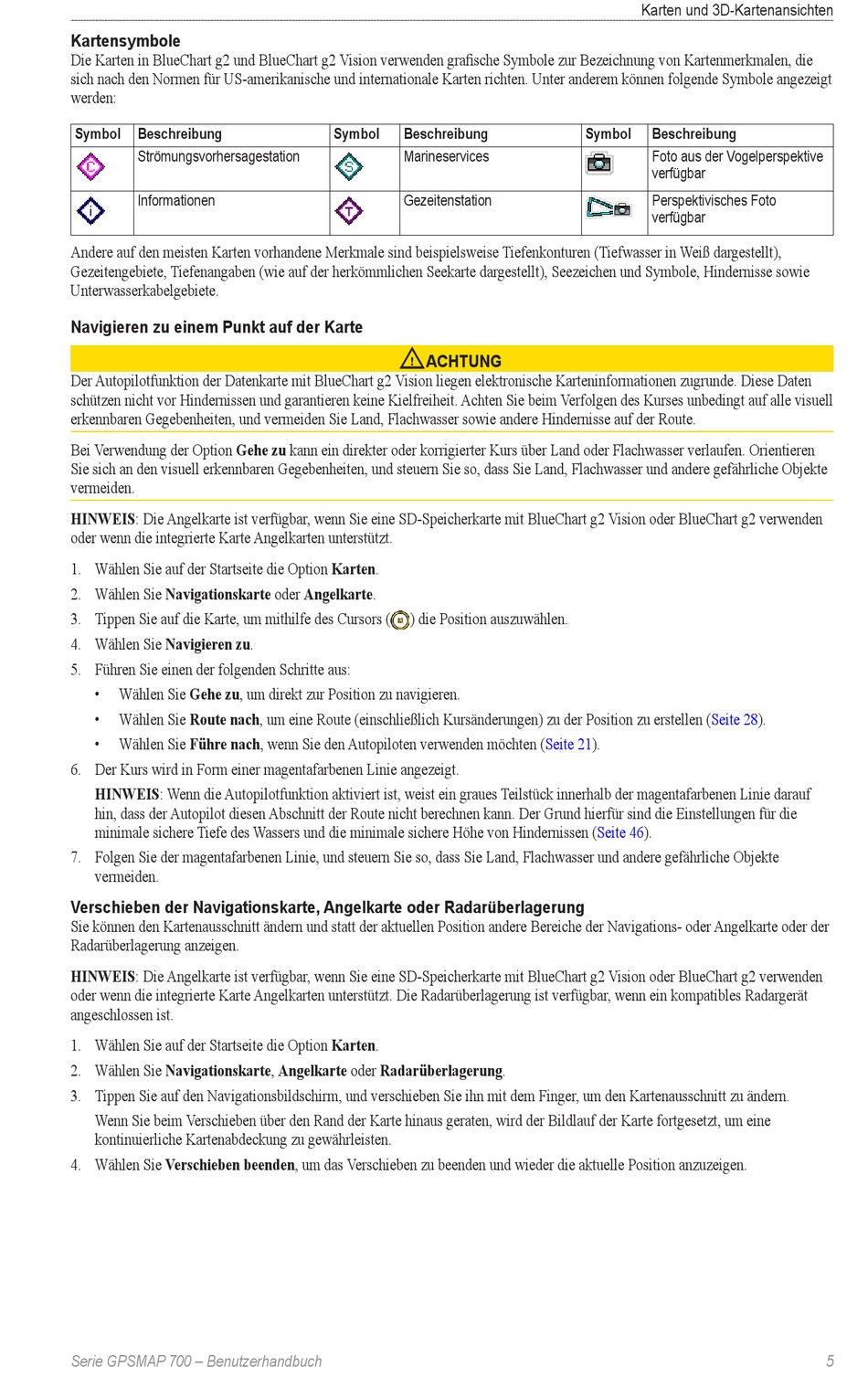

Kartensymbole
Die Karten in BlueChart g2 und BlueChart g2 Vision verwenden grafische Symbole zur Bezeichnung von Kartenmerkmalen, die
sich nach den Normen für US-amerikanische und internationale Karten richten. Unter anderem können folgende Symbole angezeigt
werden:
Symbol
Beschreibung
Strömungsvorhersagestation
Informationen
Andere auf den meisten Karten vorhandene Merkmale sind beispielsweise Tiefenkonturen (Tiefwasser in Weiß dargestellt),
Gezeitengebiete, Tiefenangaben (wie auf der herkömmlichen Seekarte dargestellt), Seezeichen und Symbole, Hindernisse sowie
Unterwasserkabelgebiete.
Navigieren zu einem Punkt auf der Karte
Der Autopilotfunktion der Datenkarte mit BlueChart g2 Vision liegen elektronische Karteninformationen zugrunde. Diese Daten
schützen nicht vor Hindernissen und garantieren keine Kielfreiheit. Achten Sie beim Verfolgen des Kurses unbedingt auf alle visuell
erkennbaren Gegebenheiten, und vermeiden Sie Land, Flachwasser sowie andere Hindernisse auf der Route.
Bei Verwendung der Option Gehe zu kann ein direkter oder korrigierter Kurs über Land oder Flachwasser verlaufen. Orientieren
Sie sich an den visuell erkennbaren Gegebenheiten, und steuern Sie so, dass Sie Land, Flachwasser und andere gefährliche Objekte
vermeiden.
HINweIS: Die Angelkarte ist verfügbar, wenn Sie eine SD-Speicherkarte mit BlueChart g2 Vision oder BlueChart g2 verwenden
oder wenn die integrierte Karte Angelkarten unterstützt.
1. Wählen Sie auf der Startseite die Option Karten.
2. Wählen Sie Navigationskarte oder Angelkarte.
3. Tippen Sie auf die Karte, um mithilfe des Cursors (
4. Wählen Sie Navigieren zu.
5. Führen Sie einen der folgenden Schritte aus:
• Wählen Sie Gehe zu, um direkt zur Position zu navigieren.
• Wählen Sie Route nach, um eine Route (einschließlich Kursänderungen) zu der Position zu erstellen (Seite 28).
• Wählen Sie Führe nach, wenn Sie den Autopiloten verwenden möchten (Seite 21).
6. Der Kurs wird in Form einer magentafarbenen Linie angezeigt.
HINweIS: Wenn die Autopilotfunktion aktiviert ist, weist ein graues Teilstück innerhalb der magentafarbenen Linie darauf
hin, dass der Autopilot diesen Abschnitt der Route nicht berechnen kann. Der Grund hierfür sind die Einstellungen für die
minimale sichere Tiefe des Wassers und die minimale sichere Höhe von Hindernissen (Seite 46).
7. Folgen Sie der magentafarbenen Linie, und steuern Sie so, dass Sie Land, Flachwasser und andere gefährliche Objekte
vermeiden.
Verschieben der Navigationskarte, Angelkarte oder Radarüberlagerung
Sie können den Kartenausschnitt ändern und statt der aktuellen Position andere Bereiche der Navigations- oder Angelkarte oder der
Radarüberlagerung anzeigen.
HINweIS: Die Angelkarte ist verfügbar, wenn Sie eine SD-Speicherkarte mit BlueChart g2 Vision oder BlueChart g2 verwenden
oder wenn die integrierte Karte Angelkarten unterstützt. Die Radarüberlagerung ist verfügbar, wenn ein kompatibles Radargerät
angeschlossen ist.
1. Wählen Sie auf der Startseite die Option Karten.
2. Wählen Sie Navigationskarte, Angelkarte oder Radarüberlagerung.
3. Tippen Sie auf den Navigationsbildschirm, und verschieben Sie ihn mit dem Finger, um den Kartenausschnitt zu ändern.
Wenn Sie beim Verschieben über den Rand der Karte hinaus geraten, wird der Bildlauf der Karte fortgesetzt, um eine
kontinuierliche Kartenabdeckung zu gewährleisten.
4. Wählen Sie Verschieben beenden, um das Verschieben zu beenden und wieder die aktuelle Position anzuzeigen.
Serie GPSMAP 700 – Benutzerhandbuch
Symbol
Beschreibung
Marineservices
Gezeitenstation
ACHTUNG
) die Position auszuwählen.
Karten und 3D-Kartenansichten
Symbol
Beschreibung
Foto aus der Vogelperspektive
verfügbar
Perspektivisches Foto
verfügbar
5
