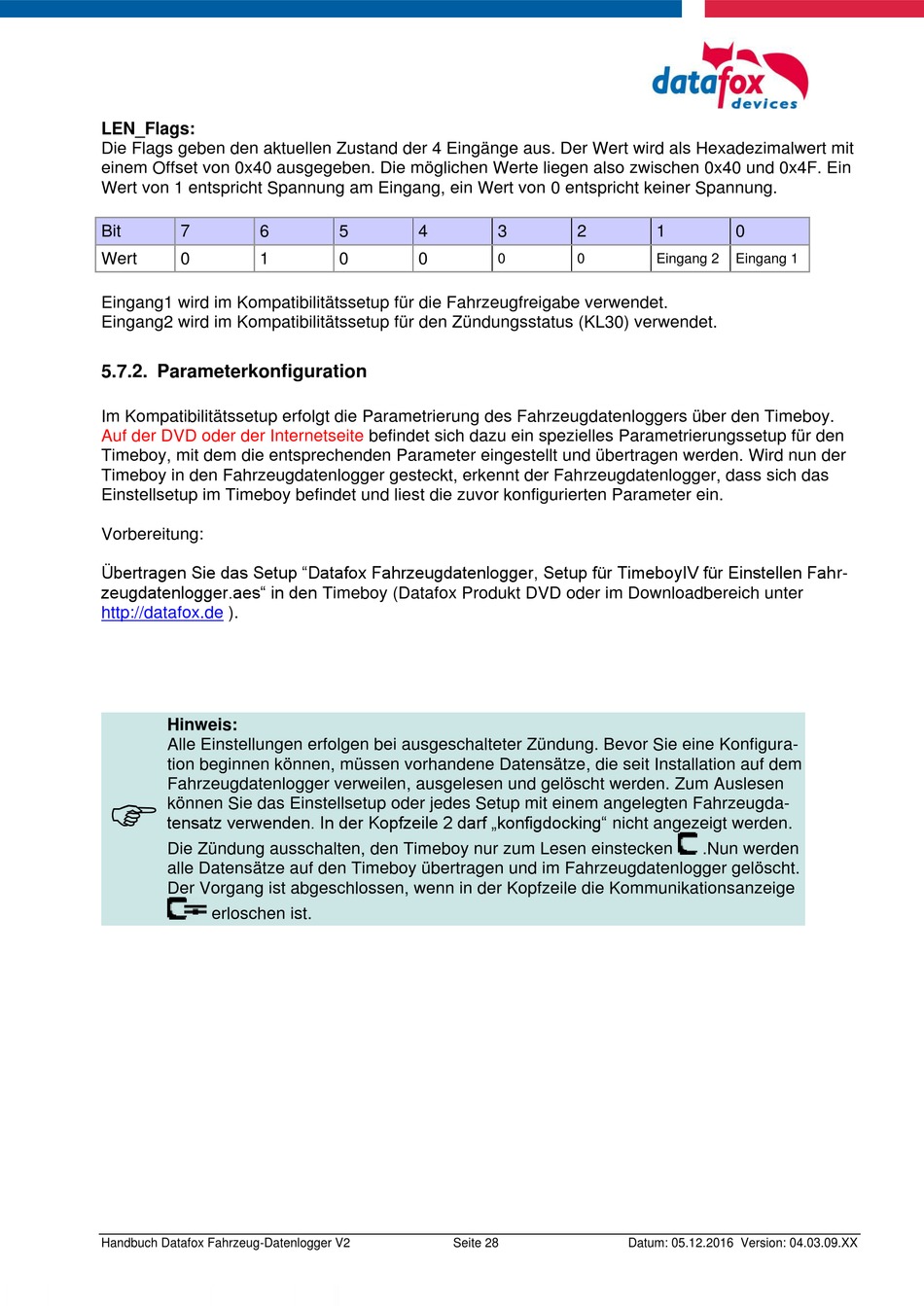

LEN_Flags:
Die Flags geben den aktuellen Zustand der 4 Eingänge aus. Der Wert wird als Hexadezimalwert mit
einem Offset von 0x40 ausgegeben. Die möglichen Werte liegen also zwischen 0x40 und 0x4F. Ein
Wert von 1 entspricht Spannung am Eingang, ein Wert von 0 entspricht keiner Spannung.
Bit 7 6
Wert 0 1
Eingang1 wird im Kompatibilitätssetup für die Fahrzeugfreigabe verwendet.
Eingang2 wird im Kompatibilitätssetup für den Zündungsstatus (KL30) verwendet.

5.7.2. Parameterkonfiguration

Im Kompatibilitätssetup erfolgt die Parametrierung des Fahrzeugdatenloggers über den Timeboy.
Auf der DVD oder der Internetseite
Timeboy, mit dem die entsprechenden Parameter eingestellt und übertragen werden. Wird nun der
Timeboy in den Fahrzeugdatenlogger gesteckt, erkennt der Fahrzeugdatenlogger, dass sich das
Einstellsetup im Timeboy befindet und liest die zuvor konfigurierten Parameter ein.
Vorbereitung:
Übertragen Sie das Setup "Datafox Fahrzeugdatenlogger, Setup für TimeboyIV für Einstellen Fahr-
zeugdatenlogger.aes" in den Timeboy (Datafox Produkt DVD oder im Downloadbereich unter
http://datafox.de ).
Hinweis:
Alle Einstellungen erfolgen bei ausgeschalteter Zündung. Bevor Sie eine Konfigura-
tion beginnen können, müssen vorhandene Datensätze, die seit Installation auf dem
Fahrzeugdatenlogger verweilen, ausgelesen und gelöscht werden. Zum Auslesen

können Sie das Einstellsetup oder jedes Setup mit einem angelegten Fahrzeugda-
tensatz verwenden. In der Kopfzeile 2 darf „konfigdocking" nicht angezeigt werden.
Die Zündung ausschalten, den Timeboy nur zum Lesen einstecken
alle Datensätze auf den Timeboy übertragen und im Fahrzeugdatenlogger gelöscht.
Der Vorgang ist abgeschlossen, wenn in der Kopfzeile die Kommunikationsanzeige
erloschen ist.
Handbuch Datafox Fahrzeug-Datenlogger V2
5 4 3
0 0
0
befindet sich dazu ein spezielles Parametrierungssetup für den
Seite 28
2 1 0
0 Eingang 2 Eingang 1
.Nun werden
Datum: 05.12.2016 Version: 04.03.09.XX
