Nach der Montage der Verkleidung und vor
der Montage der Abdeckung, den Schieber für
die Zuluftregelung wieder anschrauben.
MontieRen deR toPPlatte und des KonVeKtions-
gitteR aM sPecKsteinofen

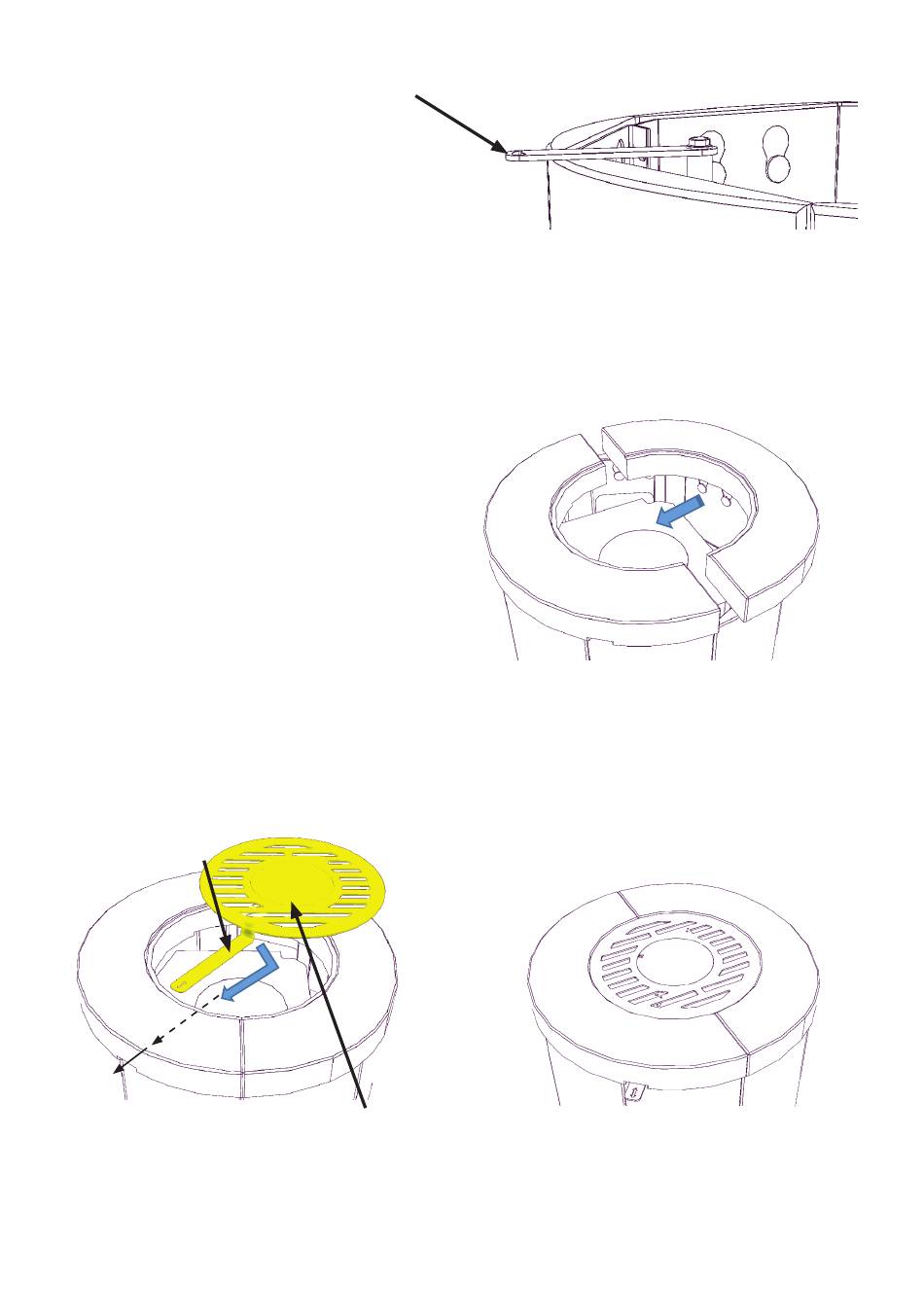

Bei der Montage der Abdeckung zuerst (A)
anbringen. Danach (B) anbringen.
Bei der Montage der Konvektorabdeckung wie folgt vorgehen.
1: (x) in die ausgefräste Aussparung (y) im Abdeckstein schieben.
2: (z) danach in die Öffnung zwischen den Abdecksteinen schieben.
X
Y
Bei Anschluss des Rauchabzugs oben in der
Abdeckplatte, die Platte in der Mitte mit einer
Zange ausbauen.
Z
A
Korrekt montierter Konvektorabdeckung
und Abdeckverkleidung.
B
19
