Speckstein gibt es kein oben oder unten. Sie können selbst
entscheiden, wie gewendet die Steine angebracht werden sollen.
Für den Scan-Line 80 XLB mit Backofen werden 14 Verkleidungs-
steine (E) benötigt.
Die Verkleidungssteine können beliebig platziert werden, da die
Steine für die gegenüberliegende Seite identisch sind.
Nach der Montage können kleine Nachjustierungen der Speckstein-
oder Keramikkacheln nötig sein. Speckstein ist ein Naturstein und
bei Keramikkacheln gelten im Produktionsprozess relativ hohe
Toleranzen.
Die Steine lassen sich nur seitlich verschieben.
Diese beiden Verkleidungssteine (H) sind
beliebig gegenseitig austauschbar.
Side 21 Billeder af sten over bageovn

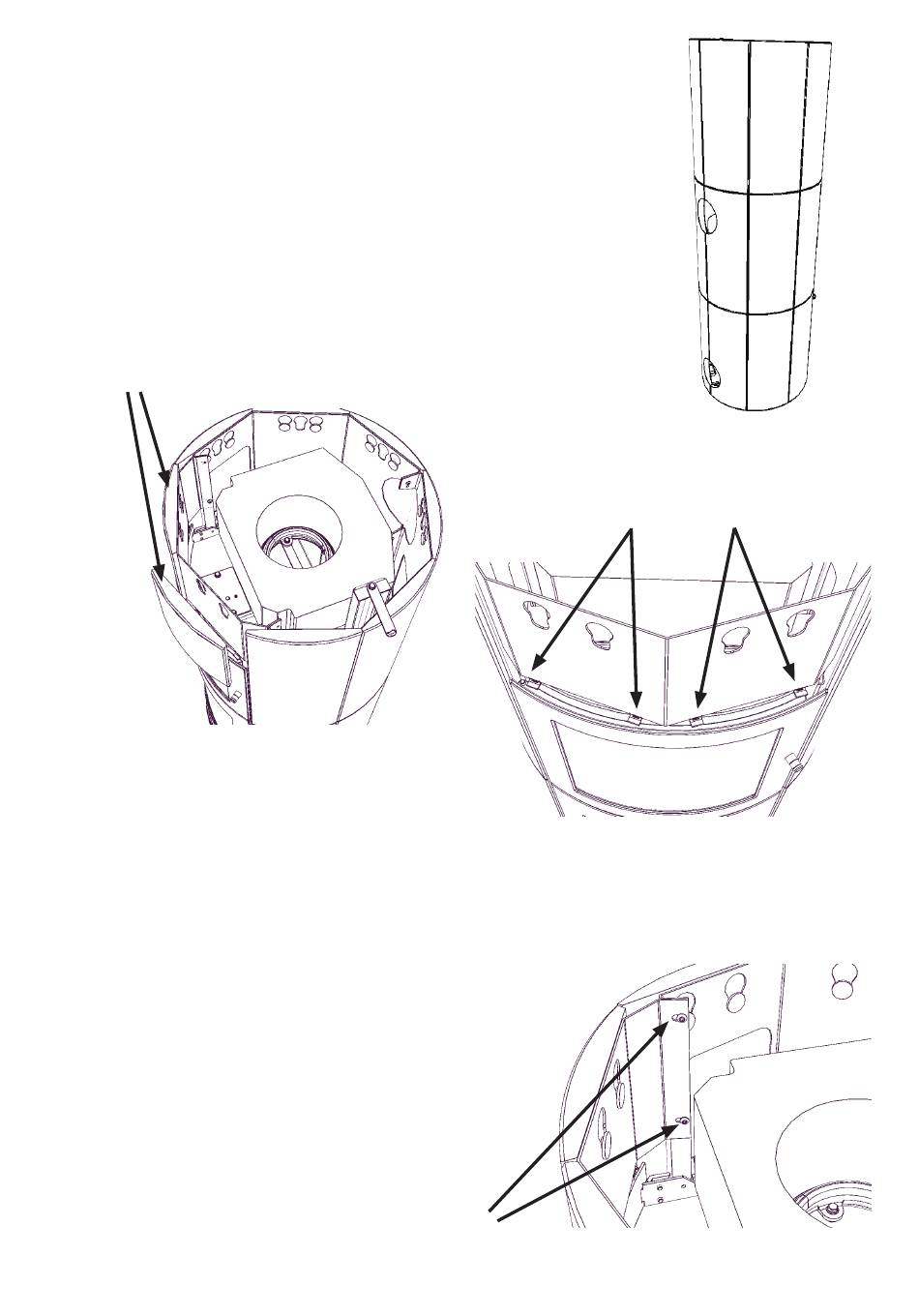

Nach der Montage der Steine (E) die beiden obe-
ren Frontsteine (H) montieren. Dabei gleich vor-
gehen wie bei den anderen Verkleidungssteinen,
allerdings beträgt der Abstand von der Oberkan-
te des Verkleidungssteins bis zum Befestigung-
szapfen 55 mm.
Specksteine bzw. Keramikplatten gegebenen-
falls ausrichten, damit sie mit der seitlichen
Verkleidung bündig schließen. Dazu die 4
Schrauben (zwei auf jeder Seite) lösen. (Einen 4
mm Innensechskantschlüssel verwenden).
Zuerst die beiden unteren Schrauben lösen. Die
Verkleidung dabei nicht abnehmen. Danach die
Verkleidung je nach Bedarf ausrichten. Danach
mit den beiden oberen Schrauben fortsetzen.
Zur Einstellung der Frontlatte/des
Frontsteins befinden sich auf bei-
den Seiten zwei Schrauben.
Side 21 Billeder af sten over bageovn
Diese 4 Nivellierbleche sind zur Einstellung der
Höhe des Specksteins/der Keramikkachel nach
oben/unten verstellbar.
Sie können mit einer Zange oder einem Hammer
justiert werden.
E
E
E
E
C E
E
D
E
