Heta Scan-line 80 XLB Bedienungsanleitung, Installationsanweisungen Seite 14

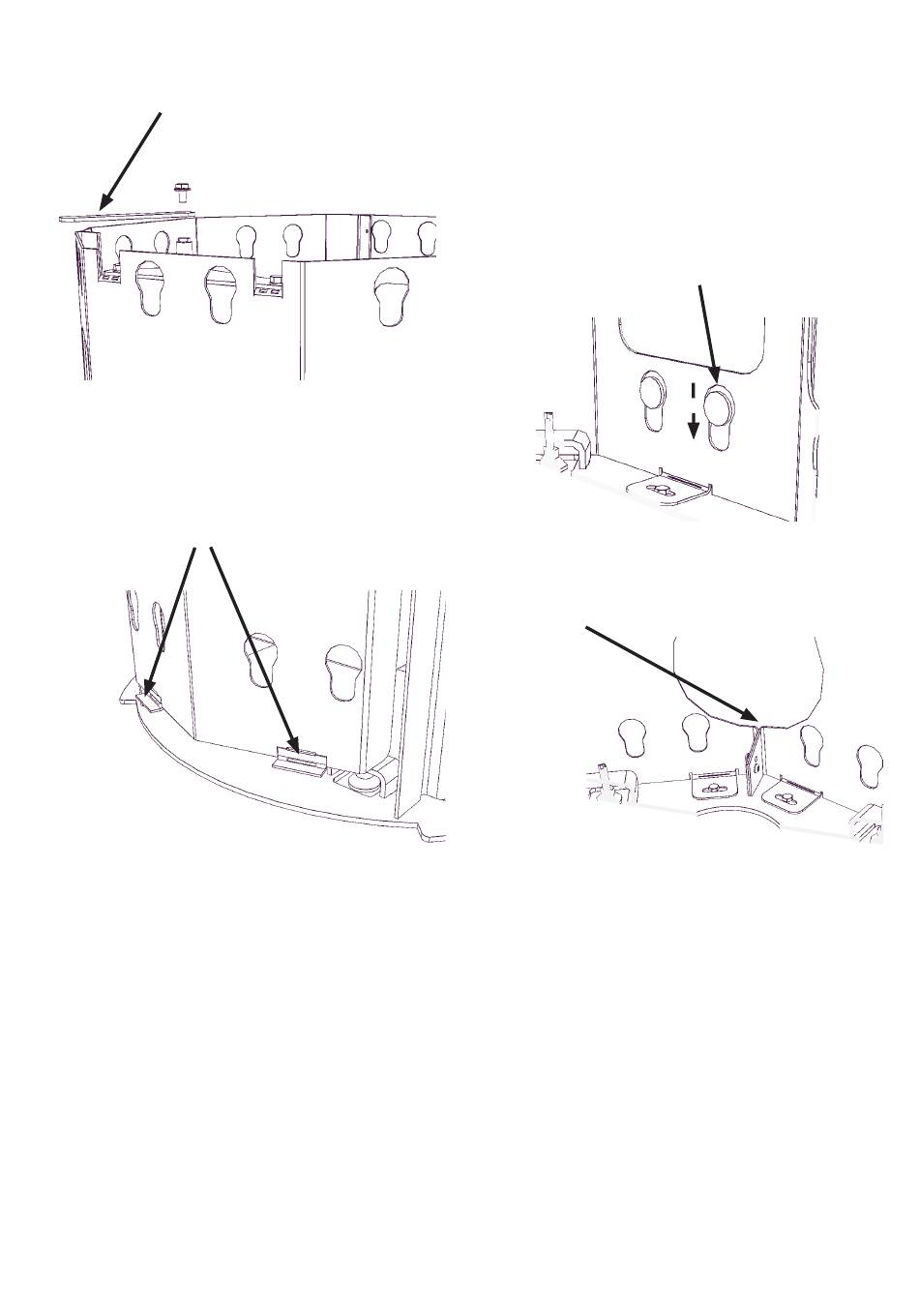

Vor der Montage der Verkleidung den Schieber
für die Zuluftregelung ausbauen.
(Schlüsselweite 10 mm)
1
Diese beiden Nivellierbleche sind zur Höhe-
neinstellung des Specksteins/der Keramikka-
chel an der Feuerkammertür nach oben/unten
verstellbar.
3
Sie können mit einer
Zange oder einem
Hammer eingestellt werden.
14
Bei der Montage der Verkleidung hinten unten
beginnen.
Der erste Verkleidungsstein (C bzw. D) ist mit
einer Ausnehmung für die Luftzufuhr versehen.
Den Verkleidungsstein mit Hilfe der Befestig-
ungszapfen (47 mm vom oberen Rand des
Verkleidungssteins) in die große runde Öffnung
der Schlüssellochbohrung einhängen. Dann die
Verkleidung eng an die Seitenplatte drücken.
Der Zapfen gleitet daraufhin nach unten.
2
Beim Werkseitig ist der Abstand zwischen den
Seitenplatten auf 1 mm eingestellt.
4
Dieser Abstand ist mit den Einstellschrauben
(6 Stück am SL 80XL mit Backofen) abhängig
vom Zwischenraum zwischen Verkleidung C
und D verstellbar.
