Heta Scan-line 80 XLB Bedienungsanleitung, Installationsanweisungen Seite 11

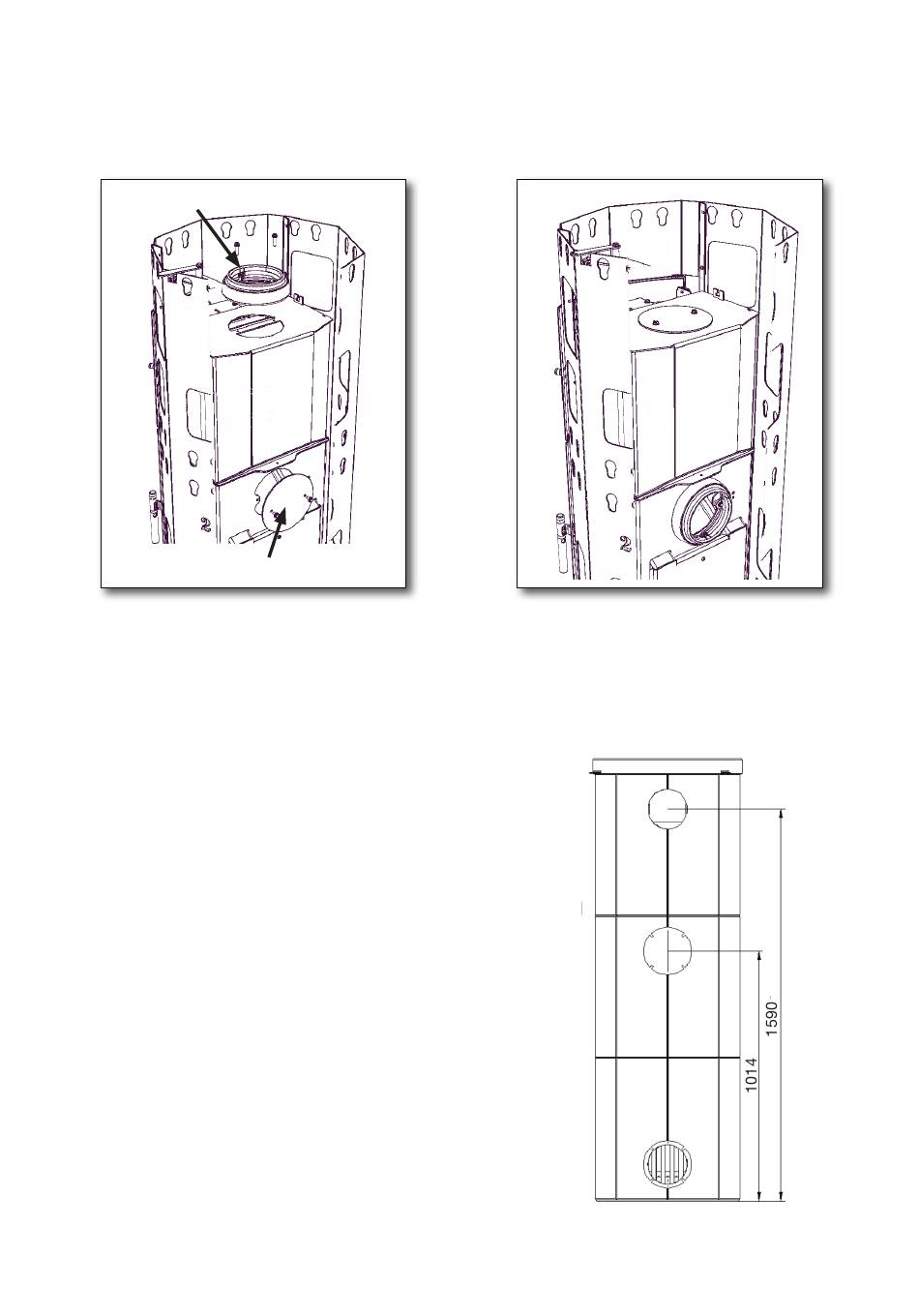

umrüstung auf rückwärtigen Rauchabzug
Bei Änderung des Rauchabzugs vom Anschluss in der Abdeckplatte auf den Anschluss hinten.
Die Änderung am Ofen vor der Montage der Verkleidung vornehmen. Für die Änderung empfiehlt
es sich, zuvor die beiden Speichersteine zu entfernen.
1 Rauchabzug-Stutzen
Blinddeckel
Rauchabzugstutzen und Blinddeckel
am hinteren Ausgang vertauschen.
abzugsrohr hinten
Bei Anschluss des Abzugsrohrs hinten darf
der Deckel in der Konvektionsklappe NICHT
entfernt werden. Die Verkleidung muss gemäß
Montageanleitung für Speckstein/Keramik-
kacheln - seite 12-20 mit den Löchern nach
oben angebracht werden.
Die in unten stehender Skizze angegebenen
Maße beziehen sich nur auf die Rückplatte,
die Stellschrauben wurden dabei nicht berück-
sichtigt.
2
Nachdem der Stutzen für den Rauchabzug und
der Blinddeckel die Plätze getauscht haben, ist
der Ofen für einen Anschluss hinten bereit.
1
11
