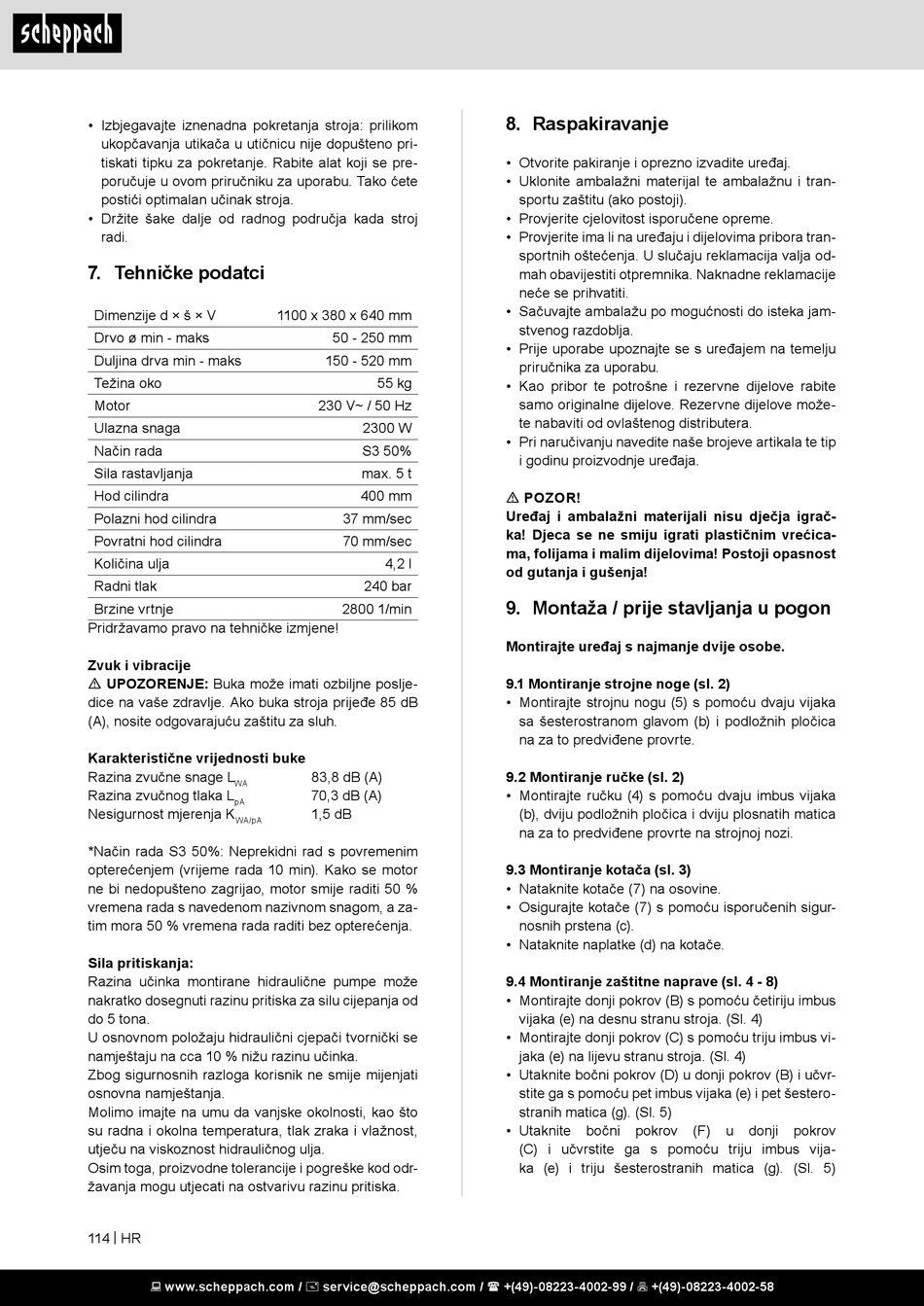

• Izbjegavajte iznenadna pokretanja stroja: prilikom
ukopčavanja utikača u utičnicu nije dopušteno pri-
tiskati tipku za pokretanje. Rabite alat koji se pre-
poručuje u ovom priručniku za uporabu. Tako ćete
postići optimalan učinak stroja.
• Držite šake dalje od radnog područja kada stroj
radi.
7. Tehničke podatci
Dimenzije d × š × V
Drvo ø min - maks
Duljina drva min - maks
Težina oko
Motor
Ulazna snaga
Način rada
Sila rastavljanja
Hod cilindra
Polazni hod cilindra
Povratni hod cilindra
Količina ulja
Radni tlak
Brzine vrtnje
Pridržavamo pravo na tehničke izmjene!
Zvuk i vibracije
m UPOZORENJE: Buka može imati ozbiljne poslje-
dice na vaše zdravlje. Ako buka stroja prijeđe 85 dB
(A), nosite odgovarajuću zaštitu za sluh.
Karakteristične vrijednosti buke
Razina zvučne snage L
WA
Razina zvučnog tlaka L
pA
Nesigurnost mjerenja K
WA/pA
*Način rada S3 50%: Neprekidni rad s povremenim
opterećenjem (vrijeme rada 10 min). Kako se motor
ne bi nedopušteno zagrijao, motor smije raditi 50 %
vremena rada s navedenom nazivnom snagom, a za-
tim mora 50 % vremena rada raditi bez opterećenja.
Sila pritiskanja:
Razina učinka montirane hidraulične pumpe može
nakratko dosegnuti razinu pritiska za silu cijepanja od
do 5 tona.
U osnovnom položaju hidraulični cjepači tvornički se
namještaju na cca 10 % nižu razinu učinka.
Zbog sigurnosnih razloga korisnik ne smije mijenjati
osnovna namještanja.
Molimo imajte na umu da vanjske okolnosti, kao što
su radna i okolna temperatura, tlak zraka i vlažnost,
utječu na viskoznost hidrauličnog ulja.
Osim toga, proizvodne tolerancije i pogreške kod odr-
žavanja mogu utjecati na ostvarivu razinu pritiska.
114 | HR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1100 x 380 x 640 mm
50 - 250 mm
150 - 520 mm
55 kg
230 V~ / 50 Hz
2300 W
S3 50%
max. 5 t
400 mm
37 mm/sec
70 mm/sec
4,2 l
240 bar
2800 1/min
83,8 dB (A)
70,3 dB (A)
1,5 dB

8. Raspakiravanje

• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažnu i tran-
sportu zaštitu (ako postoji).
• Provjerite cjelovitost isporučene opreme.
• Provjerite ima li na uređaju i dijelovima pribora tran-
sportnih oštećenja. U slučaju reklamacija valja od-
mah obavijestiti otpremnika. Naknadne reklamacije
neće se prihvatiti.
• Sačuvajte ambalažu po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove može-
te nabaviti od ovlaštenog distributera.
• Pri naručivanju navedite naše brojeve artikala te tip
i godinu proizvodnje uređaja.
m POZOR!
Uređaj i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećica-
ma, folijama i malim dijelovima! Postoji opasnost
od gutanja i gušenja!
9. Montaža / prije stavljanja u pogon
Montirajte uređaj s najmanje dvije osobe.
9.1 Montiranje strojne noge (sl. 2)
• Montirajte strojnu nogu (5) s pomoću dvaju vijaka
sa šesterostranom glavom (b) i podložnih pločica
na za to predviđene provrte.
9.2 Montiranje ručke (sl. 2)
• Montirajte ručku (4) s pomoću dvaju imbus vijaka
(b), dviju podložnih pločica i dviju plosnatih matica
na za to predviđene provrte na strojnoj nozi.
9.3 Montiranje kotača (sl. 3)
• Nataknite kotače (7) na osovine.
• Osigurajte kotače (7) s pomoću isporučenih sigur-
nosnih prstena (c).
• Nataknite naplatke (d) na kotače.
9.4 Montiranje zaštitne naprave (sl. 4 - 8)
• Montirajte donji pokrov (B) s pomoću četiriju imbus
vijaka (e) na desnu stranu stroja. (Sl. 4)
• Montirajte donji pokrov (C) s pomoću triju imbus vi-
jaka (e) na lijevu stranu stroja. (Sl. 4)
• Utaknite bočni pokrov (D) u donji pokrov (B) i učvr-
stite ga s pomoću pet imbus vijaka (e) i pet šestero-
stranih matica (g). (Sl. 5)
• Utaknite bočni pokrov
(C) i učvrstite ga s pomoću triju imbus vija-
ka (e) i triju šesterostranih matica (g). (Sl. 5)
(F) u donji pokrov
