Bosch Rexroth BS 2/M Montageanleitung Seite 9

3 842 546 183/2005-06 | TS 2plus

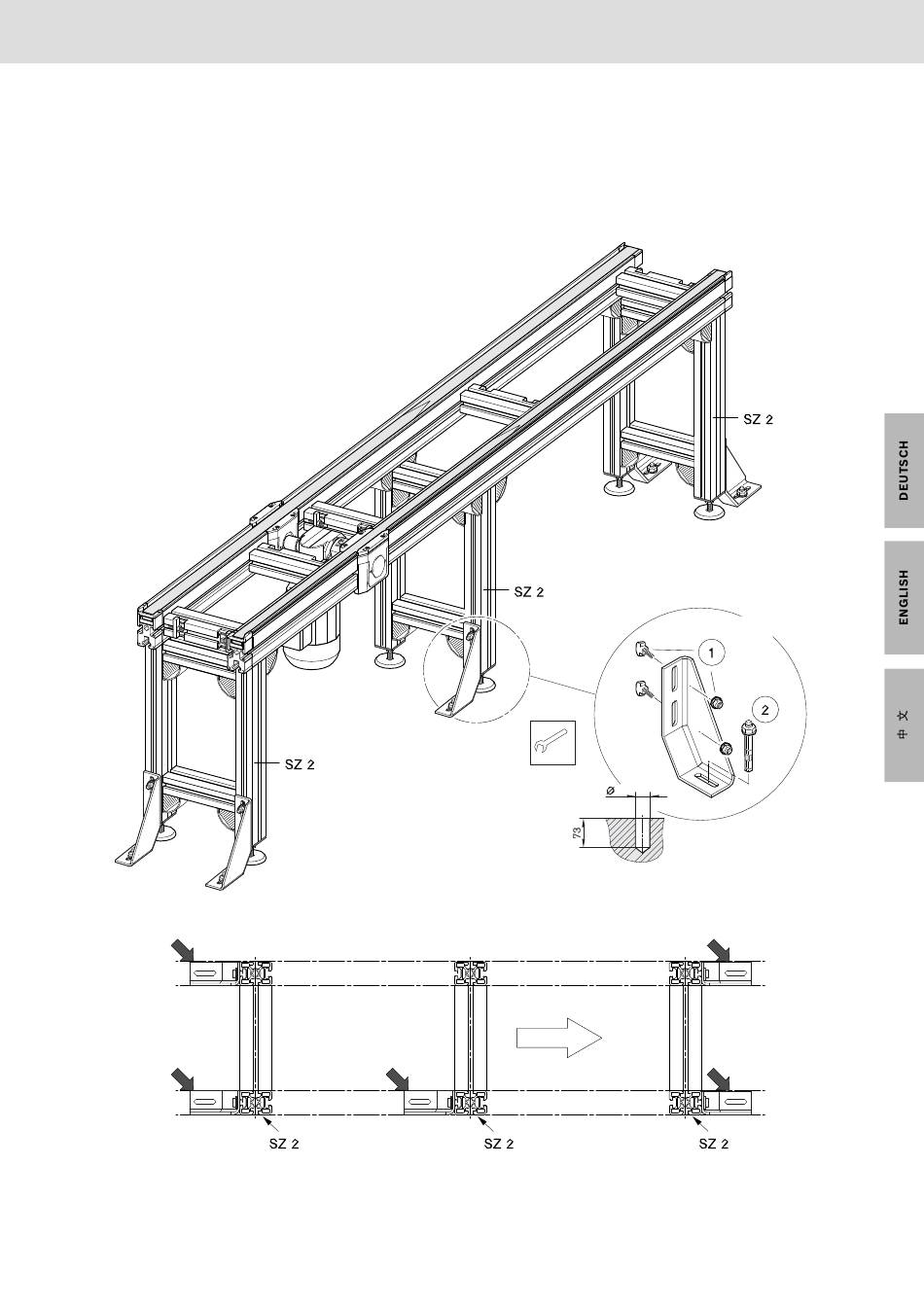

Montage Fundamentwinkelsatz/Bodendübel
Connect foundation bracket set/fl oor anchor
安装基础托座组件/地面膨胀螺栓
Bosch Rexroth AG
SW13
M = 25 Nm
D
8
9/26
1: 3 842 528 718 (2x)
3 842 345 081 (2x)
2: 3 842 526 560
Fig. 8
