3 Produktbeschreibung
Dokumente und Software

Anwendungsbereich

Funktionsprinzip

Drahtlose Bedienung

8
1
VEGAPULS C 2.
2
3
12...35V
15m
TAG1234

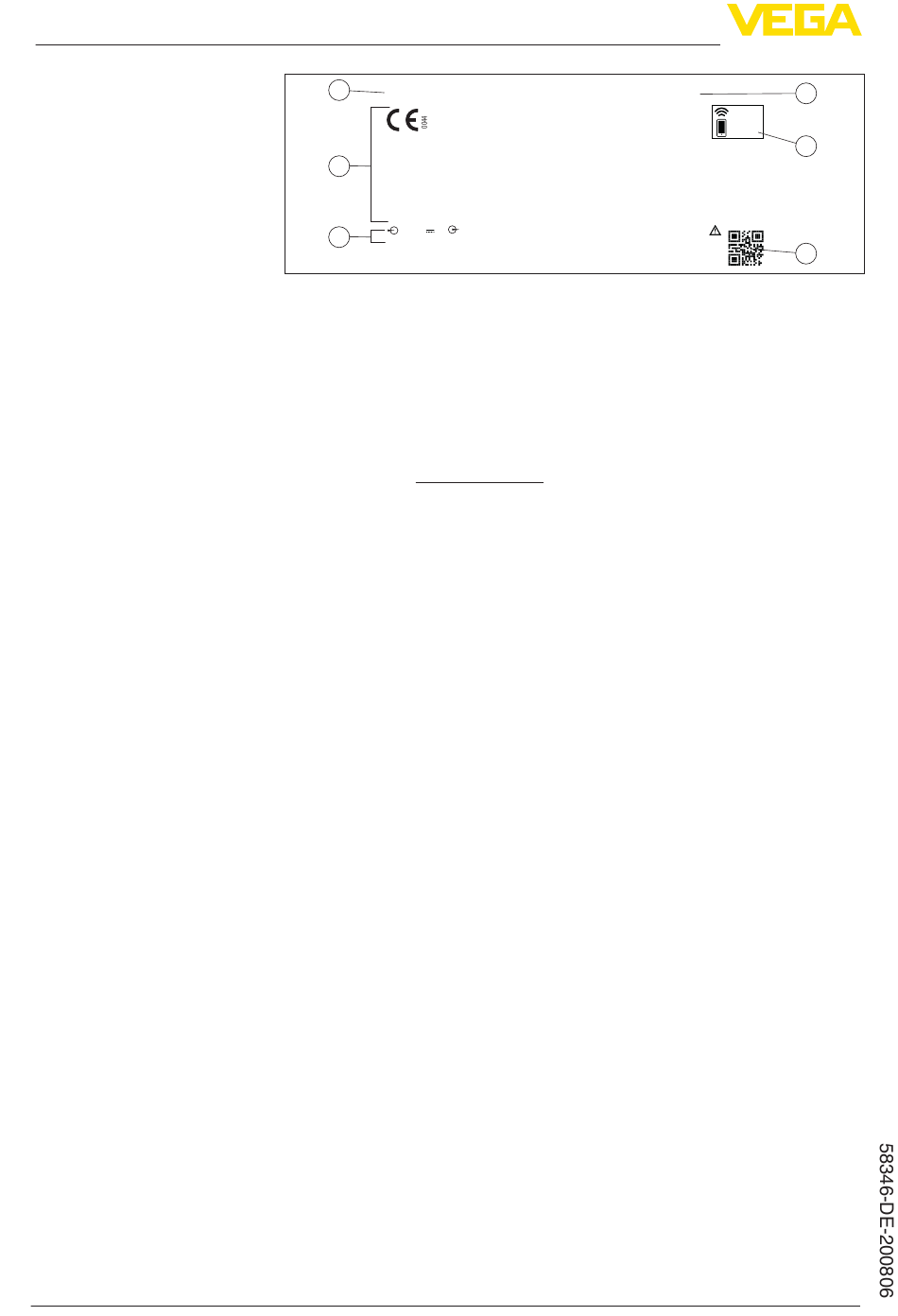

Abb. 2: Aufbau des Typschildes (Beispiel)
1 Gerätetyp
2 Feld für Zulassungen
3 Technische Daten
4 Bluetooth-Zugangscode
5 QR-Code für Gerätedokumentation
6 Seriennummer
Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri-
ennummer Ihres Gerätes ein.
Dort finden Sie folgendes zum Gerät:
•
Auftragsdaten
•
Dokumentation
•
Software
Alternativ finden Sie alles über Ihr Smartphone:
•
QR-Code auf dem Typschild des Gerätes scannen oder
•
Seriennummer manuell in die VEGA Tools-App eingeben (kosten-
frei verfügbar in den jeweiligen Stores)
3.2

Arbeitsweise

Der VEGAPULS C 22 ist ein Radarsensor zur berührungslosen, kon-
tinuierlichen Füllstandmessung. Er ist geeignet für Flüssigkeiten und
Schüttgüter in nahezu allen Industriebereichen.
Das Gerät sendet über seine Antenne ein kontinuierliches, frequenz-
moduliertes Radarsignal aus. Das ausgesandte Signal wird vom
Medium reflektiert und von der Antenne als Echo mit geänderter Fre-
quenz empfangen. Die Frequenzänderung ist proportional zur Distanz
und wird in die Füllhöhe umgerechnet.
3.3

Bedienung

Geräte mit integriertem Bluetooth-Modul lassen sich drahtlos über
Standard-Bedientools bedienen:
•
Smartphone/Tablet (iOS- oder Android-Betriebssystem)
•
PC/Notebook mit Bluetooth-USB-Adapter (Windows-Betriebssys-
tem)
s/n 12345678
4...20mA HART MWP 3bar (300kPa) L=5m
IP66/IP68, TYPE 6P
PVDF 1½ NPT / 1 NPT
VEGAPULS C 22 • Modbus- und Levelmaster-Protokoll
7
123456
6
2020
www.vega.com
5
D-77761 SCHILTACH,
Made in Germany
