4 Montieren
Polarisation

Montageposition

12

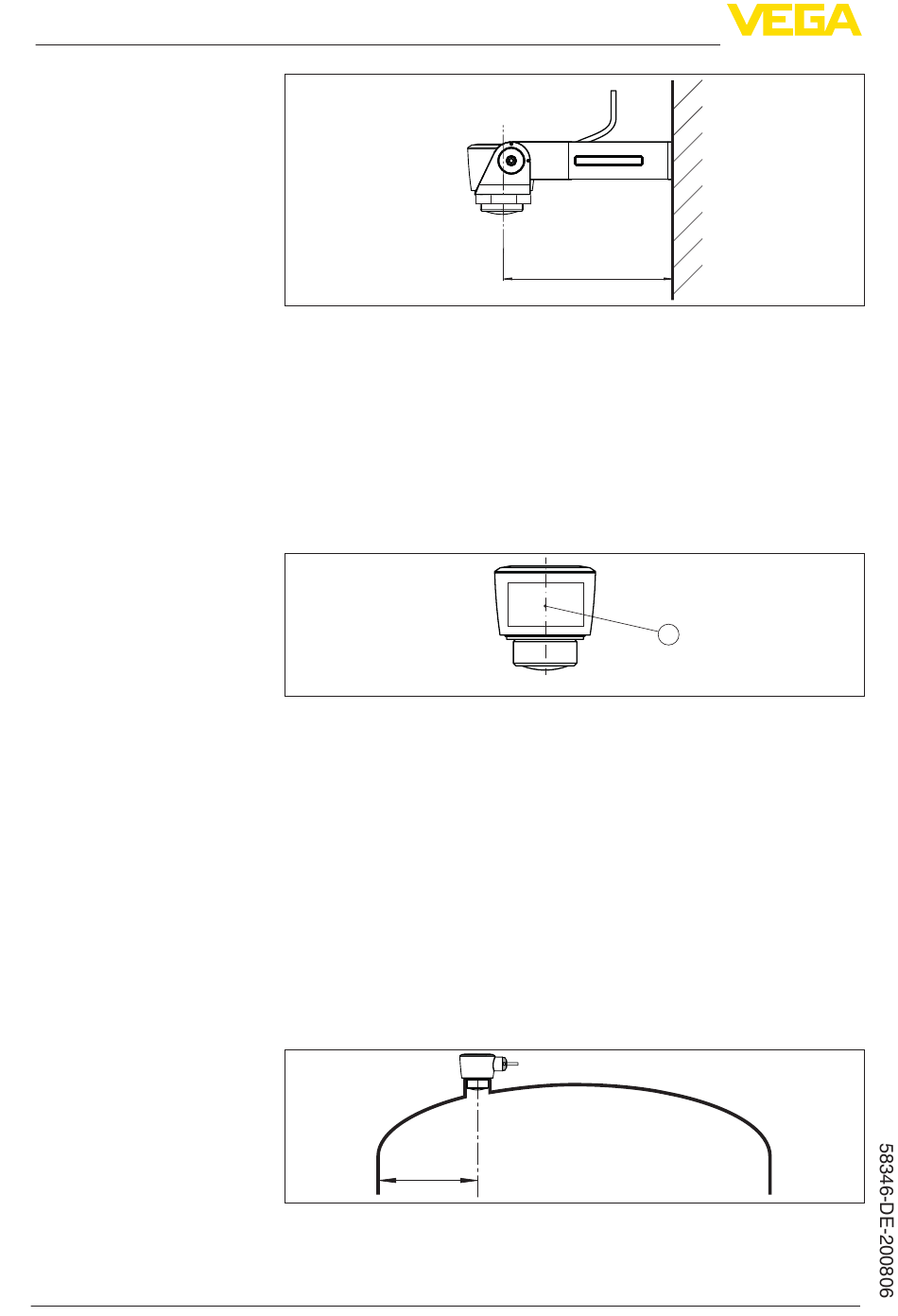

Abb. 6: Montage über einen Montagewinkel
4.3

Montagehinweise

Die ausgesandten Radarimpulse des Radarsensors sind elektroma-
gnetische Wellen. Die Polarisation ist die Richtung des elektrischen
Anteils. Durch Drehen des Gerätes im Montagebügel kann die
Polarisation genutzt werden, um die Auswirkung von Störechos zu
reduzieren.
Die Lage der Polarisation ist in der Mitte des Typschildes am Gerät.
Abb. 7: Lage der Polarisation
1 Mitte des Typschildes
Montieren Sie das Gerät an einer Position, die mindestens 200 mm
(7.874 in) von der Behälterwand entfernt ist. Bei einer mittigen Mon-
tage des Gerätes in Behältern mit Klöpper- oder Runddecken können
Vielfachechos entstehen, die jedoch durch einen entsprechenden
Abgleich ausgeblendet werden können (siehe Kapitel "Inbetriebnah-
me").
Wenn Sie diesen Abstand nicht einhalten können, sollten Sie bei der
Inbetriebnahme eine Störsignalausblendung durchführen. Dies gilt
vor allem, wenn Anhaftungen an der Behälterwand zu erwarten sind.
In diesem Fall empfiehlt es sich, die Störsignalausblendung zu einem
späteren Zeitpunkt mit vorhandenen Anhaftungen zu wiederholen.
> 200 mm
(7.87")
Abb. 8: Montage des Radarsensors an runden Behälterdecken
> 200 mm
(7.87")
VEGAPULS C 22 • Modbus- und Levelmaster-Protokoll
