Elektrischer Anschluss
3 mm
2
1
10

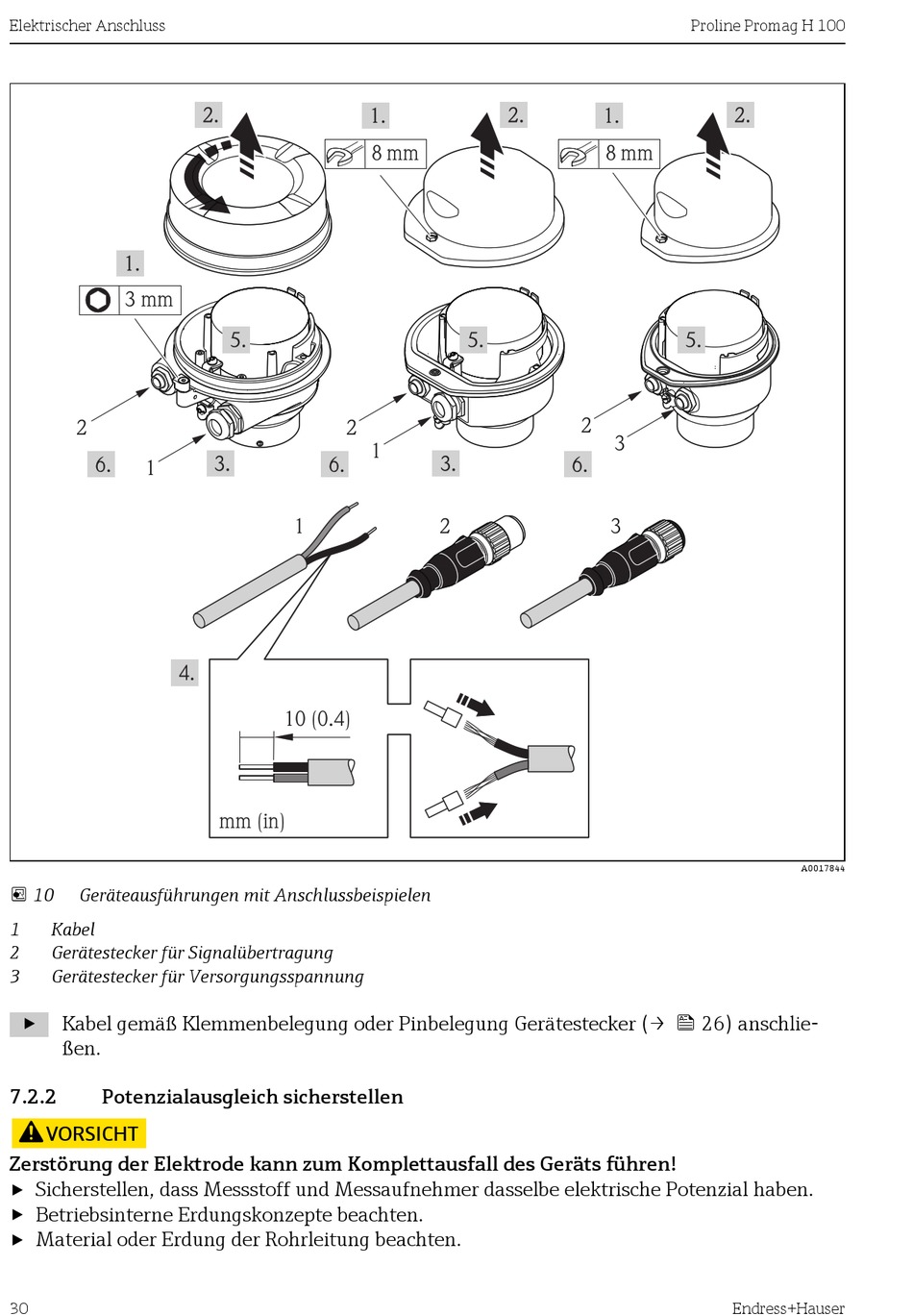

Geräteausführungen mit Anschlussbeispielen
1
Kabel
2
Gerätestecker für Signalübertragung
3
Gerätestecker für Versorgungsspannung
‣
Kabel gemäß Klemmenbelegung oder Pinbelegung Gerätestecker (→ 26) anschlie-
ßen.
7.2.2
Potenzialausgleich sicherstellen
VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
30
8 mm
2
1
1
10 (0.4)
mm (in)
8 mm
2
3
2
Proline Promag H 100
3
Endress+Hauser
A0017844
