Proline Promag H 100

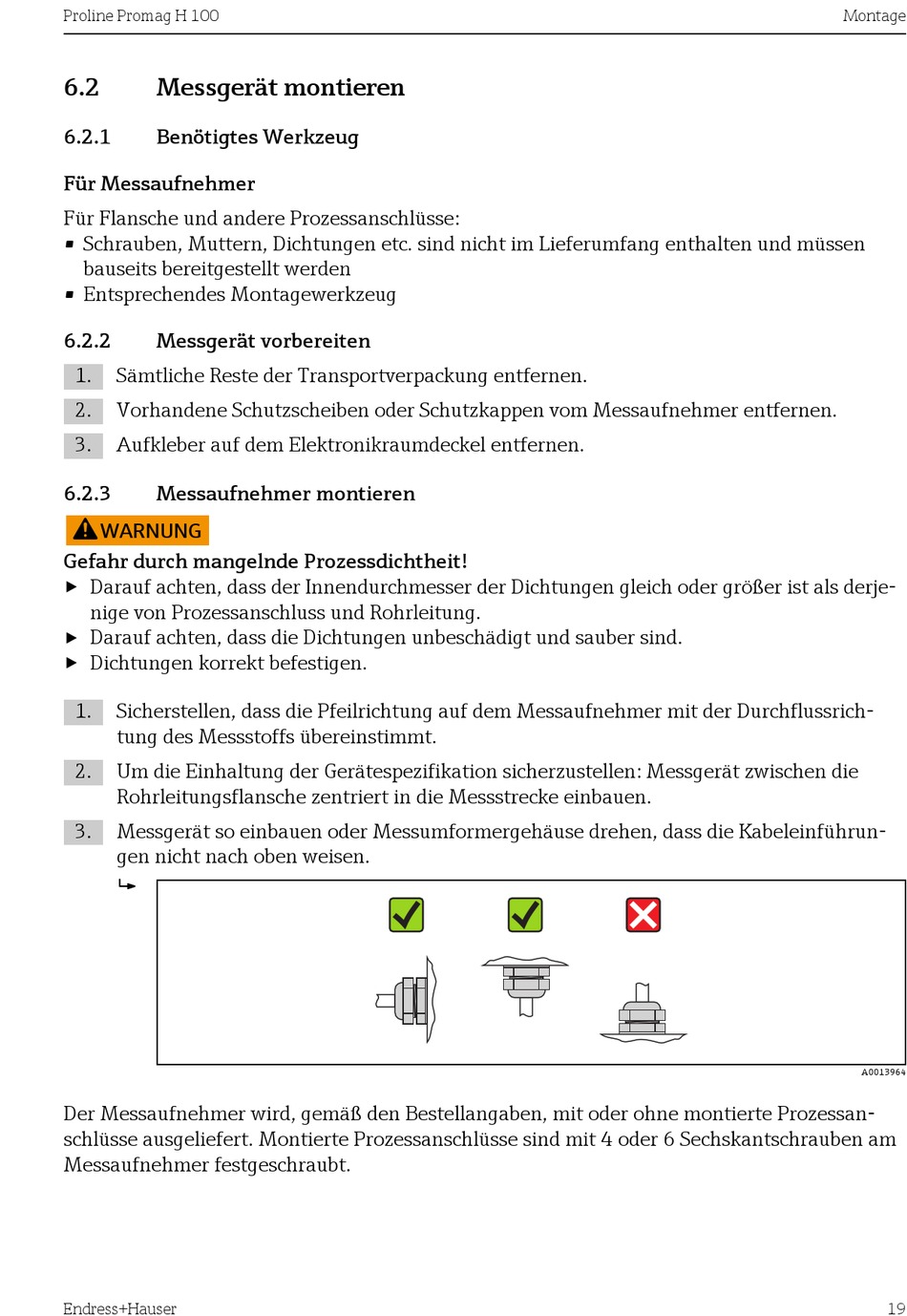

6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3

Messaufnehmer montieren

WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.

Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessan-
schlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben am
Messaufnehmer festgeschraubt.
Endress+Hauser
Montage
A0013964
19
