Montage
6
Montage
6.1
Montagebedingungen
Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder-
lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1
Montageposition

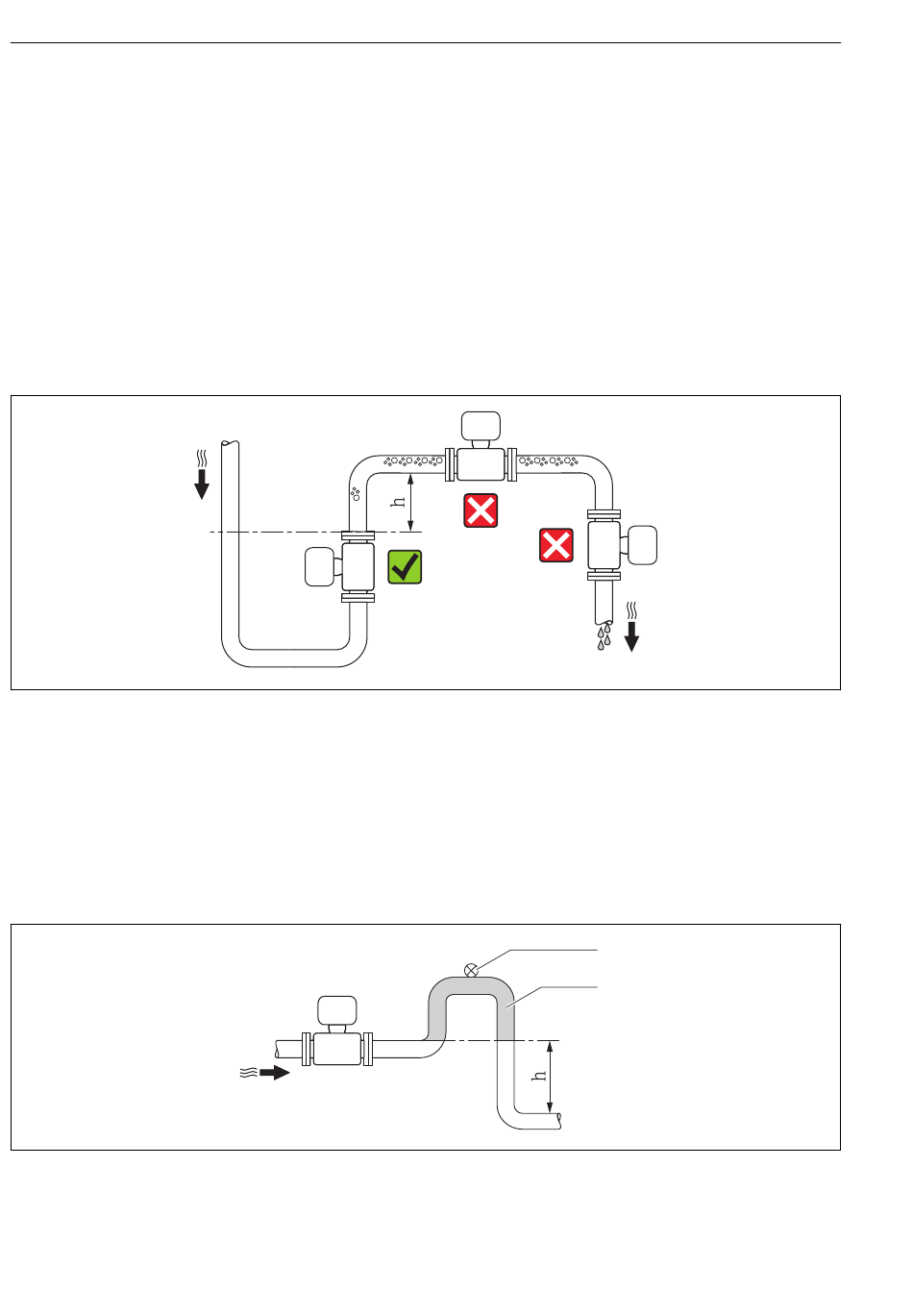

Montageort
h ≥ 2 × DN
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon
oder ein Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden
und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen
des Flüssigkeitsstroms in der Rohrleitung und damit Lufteinschlüsse.
4
Einbau in eine Fallleitung
1
Belüftungsventil
2
Rohrleitungssiphon
h
Länge der Fallleitung
14
Proline Promag H 100
1
2
Endress+Hauser
A0017061
A0017064
