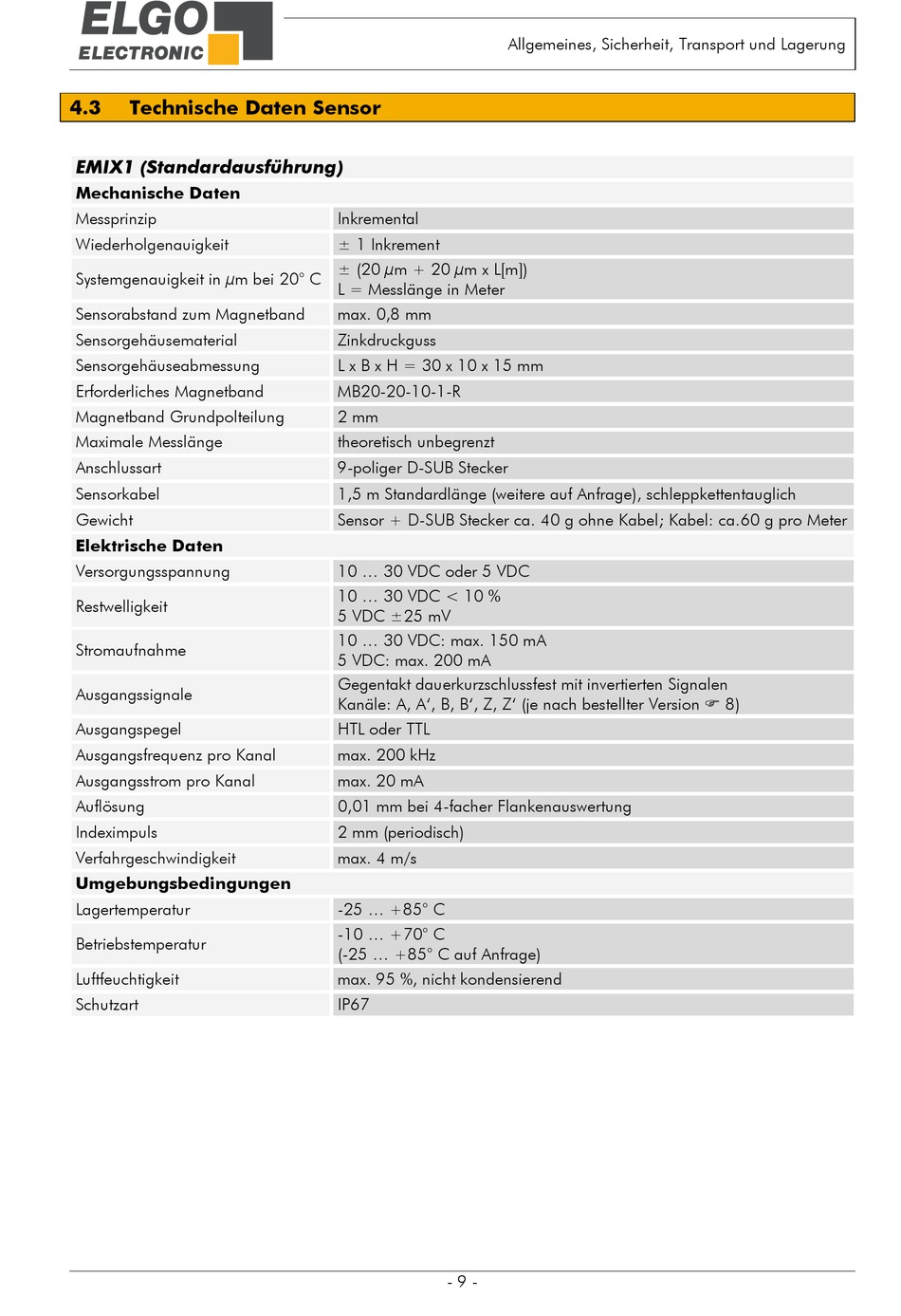

Technische Daten Sensor
EMIX1 (Standardausführung)
Mechanische Daten
Messprinzip
Wiederholgenauigkeit
Systemgenauigkeit in µm bei 20° C
Sensorabstand zum Magnetband
Sensorgehäusematerial
Sensorgehäuseabmessung
Erforderliches Magnetband
Magnetband Grundpolteilung
Maximale Messlänge
Anschlussart
Sensorkabel
Gewicht
Elektrische Daten
Versorgungsspannung
Restwelligkeit
Stromaufnahme
Ausgangssignale
Ausgangspegel
Ausgangsfrequenz pro Kanal
Ausgangsstrom pro Kanal
Auflösung
Indeximpuls
Verfahrgeschwindigkeit
Umgebungsbedingungen
Lagertemperatur
Betriebstemperatur
Luftfeuchtigkeit
Schutzart
Inkremental
± 1 Inkrement
± (20 µm + 20 µm x L[m])
L = Messlänge in Meter
max. 0,8 mm
Zinkdruckguss
L x B x H = 30 x 10 x 15 mm
MB20-20-10-1-R
2 mm
theoretisch unbegrenzt
9-poliger D-SUB Stecker
1,5 m Standardlänge (weitere auf Anfrage), schleppkettentauglich
Sensor + D-SUB Stecker ca. 40 g ohne Kabel; Kabel: ca.60 g pro Meter
10 ... 30 VDC oder 5 VDC
10 ... 30 VDC < 10 %
5 VDC ±25 mV
10 ... 30 VDC: max. 150 mA
5 VDC: max. 200 mA
Gegentakt dauerkurzschlussfest mit invertierten Signalen
Kanäle: A, A', B, B', Z, Z' (je nach bestellter Version 8)
HTL oder TTL
max. 200 kHz
max. 20 mA
0,01 mm bei 4-facher Flankenauswertung
2 mm (periodisch)
max. 4 m/s
-25 ... +85° C
-10 ... +70° C
(-25 ... +85° C auf Anfrage)
max. 95 %, nicht kondensierend
IP67
