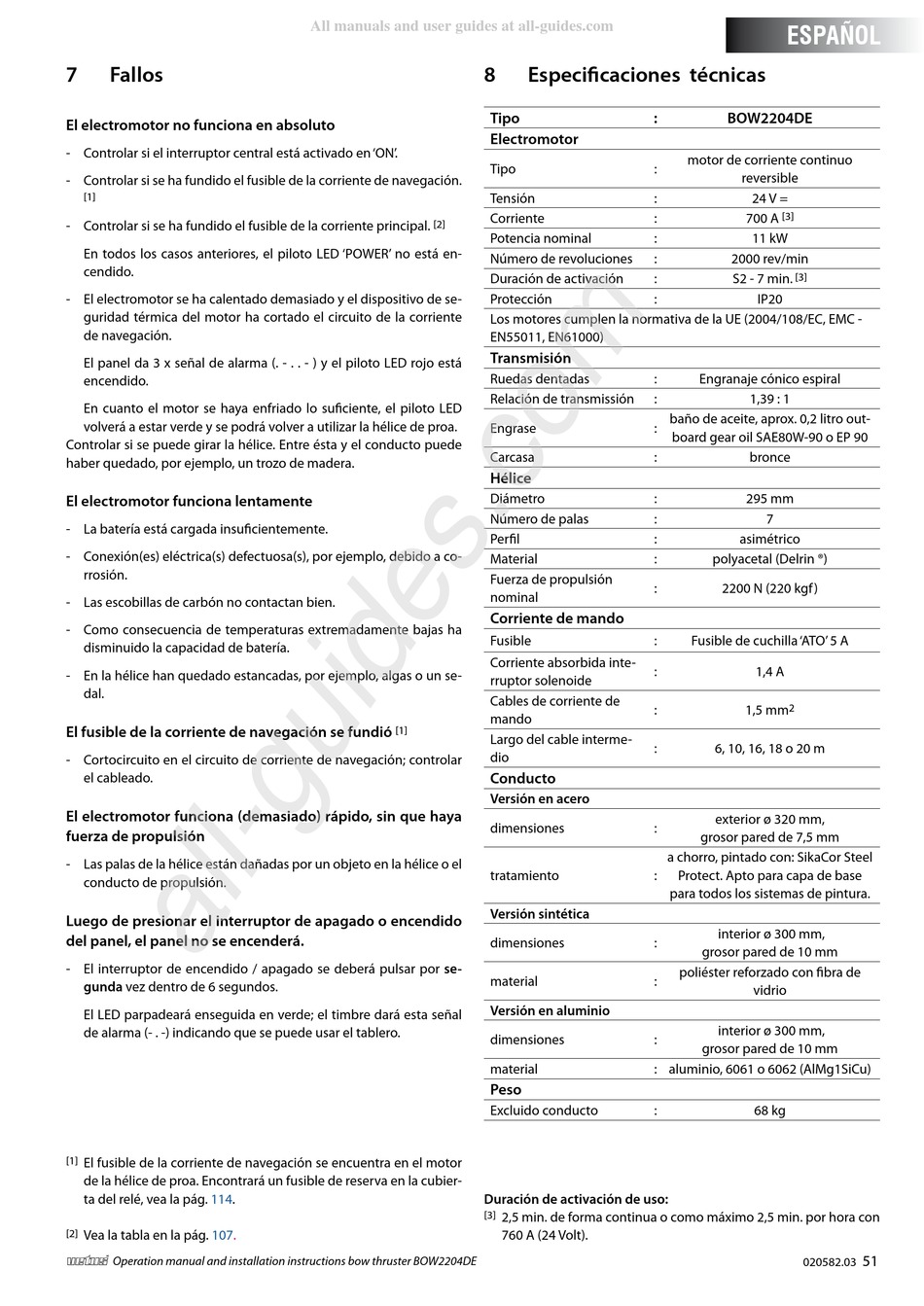

Fallos

El electromotor no funciona en absoluto
- Controlar si el interruptor central está activado en 'ON' .
- Controlar si se ha fundido el fusible de la corriente de navegación.
[1]
- Controlar si se ha fundido el fusible de la corriente principal.
En todos los casos anteriores, el piloto LED 'POWER' no está en-
cendido.
- El electromotor se ha calentado demasiado y el dispositivo de se-
guridad térmica del motor ha cortado el circuito de la corriente
de navegación.
El panel da 3 x señal de alarma (. - . . - ) y el piloto LED rojo está
encendido.
En cuanto el motor se haya enfriado lo suficiente, el piloto LED
volverá a estar verde y se podrá volver a utilizar la hélice de proa.
Controlar si se puede girar la hélice. Entre ésta y el conducto puede
haber quedado, por ejemplo, un trozo de madera.
El electromotor funciona lentamente
- La batería está cargada insuficientemente.
- Conexión(es) eléctrica(s) defectuosa(s), por ejemplo, debido a co-
rrosión.
- Las escobillas de carbón no contactan bien.
- Como consecuencia de temperaturas extremadamente bajas ha
disminuido la capacidad de batería.
- En la hélice han quedado estancadas, por ejemplo, algas o un se-
dal.
El fusible de la corriente de navegación se fundió
- Cortocircuito en el circuito de corriente de navegación; controlar
el cableado.
El electromotor funciona (demasiado) rápido, sin que haya
fuerza de propulsión
- Las palas de la hélice están dañadas por un objeto en la hélice o el
conducto de propulsión.
Luego de presionar el interruptor de apagado o encendido
del panel, el panel no se encenderá.
- El interruptor de encendido / apagado se deberá pulsar por se-
gunda vez dentro de 6 segundos.
El LED parpadeará enseguida en verde; el timbre dará esta señal
de alarma (- . -) indicando que se puede usar el tablero.
[1] El fusible de la corriente de navegación se encuentra en el motor
de la hélice de proa. Encontrará un fusible de reserva en la cubier-
ta del relé, vea la pág. 114.
[2]
Vea la tabla en la pág. 107.
