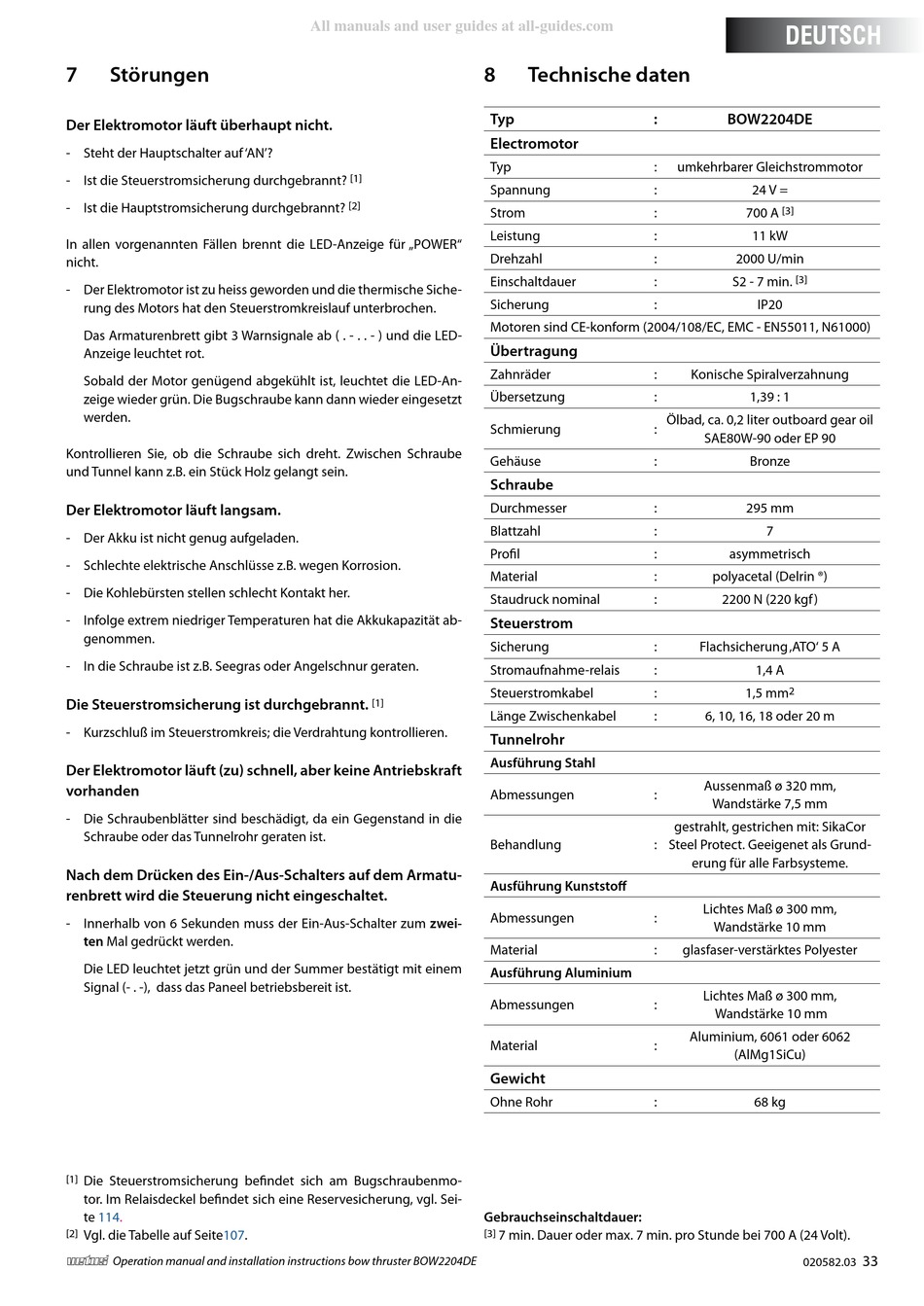

7 Störungen
Der Elektromotor läuft überhaupt nicht.
- Steht der Hauptschalter auf 'AN'?
- Ist die Steuerstromsicherung durchgebrannt?
- Ist die Hauptstromsicherung durchgebrannt?
In allen vorgenannten Fällen brennt die LED-Anzeige für „POWER"
nicht.
- Der Elektromotor ist zu heiss geworden und die thermische Siche-
rung des Motors hat den Steuerstromkreislauf unterbrochen.
Das Armaturenbrett gibt 3 Warnsignale ab ( . - . . - ) und die LED-
Anzeige leuchtet rot.
Sobald der Motor genügend abgekühlt ist, leuchtet die LED-An-
zeige wieder grün. Die Bugschraube kann dann wieder eingesetzt
werden.
Kontrollieren Sie, ob die Schraube sich dreht. Zwischen Schraube
und Tunnel kann z.B. ein Stück Holz gelangt sein.
Der Elektromotor läuft langsam.
- Der Akku ist nicht genug aufgeladen.
- Schlechte elektrische Anschlüsse z.B. wegen Korrosion.
- Die Kohlebürsten stellen schlecht Kontakt her.
- Infolge extrem niedriger Temperaturen hat die Akkukapazität ab-
genommen.
- In die Schraube ist z.B. Seegras oder Angelschnur geraten.
Die Steuerstromsicherung ist durchgebrannt.
- Kurzschluß im Steuerstromkreis; die Verdrahtung kontrollieren.
Der Elektromotor läuft (zu) schnell, aber keine Antriebskraft
vorhanden
- Die Schraubenblätter sind beschädigt, da ein Gegenstand in die
Schraube oder das Tunnelrohr geraten ist.
Nach dem Drücken des Ein-/Aus-Schalters auf dem Armatu-
renbrett wird die Steuerung nicht eingeschaltet.
- Innerhalb von 6 Sekunden muss der Ein-Aus-Schalter zum zwei-
ten Mal gedrückt werden.
Die LED leuchtet jetzt grün und der Summer bestätigt mit einem
Signal (- . -), dass das Paneel betriebsbereit ist.
[1]
Die Steuerstromsicherung befindet sich am Bugschraubenmo-
tor. Im Relaisdeckel befindet sich eine Reservesicherung, vgl. Sei-
te 114.
[2]
Vgl. die Tabelle auf Seite107.
vetus® Operation manual and installation instructions bow thruster BOW2204DE
All manuals and user guides at all-guides.com
8
[1]
[2]
[1]
Gebrauchseinschaltdauer:
[3]

Technische daten

Typ :
Electromotor
Typ :
Spannung :
Strom :
Leistung :
Drehzahl :
Einschaltdauer :
Sicherung :
Motoren sind CE-konform (2004/108/EC, EMC - EN55011, N61000)
Übertragung
Zahnräder :
Übersetzung :
Schmierung :
Gehäuse :
Schraube
Durchmesser :
Blattzahl :
Profil :
Material :
Staudruck nominal :
Steuerstrom
Sicherung :
Stromaufnahme-relais :
Steuerstromkabel :
Länge Zwischenkabel :
Tunnelrohr
Ausführung Stahl
Abmessungen :
Behandlung :
Ausführung Kunststoff
Abmessungen :
Material :
Ausführung Aluminium
Abmessungen :
Material :
Gewicht
Ohne Rohr :
7 min. Dauer oder max. 7 min. pro Stunde bei 700 A (24 Volt).
DEUTSCH
BOW2204DE
umkehrbarer Gleichstrommotor
24 V =
700 A [3]
11 kW
2000 U/min
S2 - 7 min. [3]
IP20
Konische Spiralverzahnung
1,39 : 1
Ölbad, ca. 0,2 liter outboard gear oil
SAE80W-90 oder EP 90
Bronze
295 mm
7
asymmetrisch
polyacetal (Delrin ®)
2200 N (220 kgf )
Flachsicherung ‚ATO' 5 A
1,4 A
1,5 mm 2
6, 10, 16, 18 oder 20 m
Aussenmaß ø 320 mm,
Wandstärke 7,5 mm
gestrahlt, gestrichen mit: SikaCor
Steel Protect. Geeigenet als Grund-
erung für alle Farbsysteme.
Lichtes Maß ø 300 mm,
Wandstärke 10 mm
glasfaser-verstärktes Polyester
Lichtes Maß ø 300 mm,
Wandstärke 10 mm
Aluminium, 6061 oder 6062
(AlMg1SiCu)
68 kg
