Beckhoff AG3210 Originalbetriebsanleitung Seite 41

2-stufig

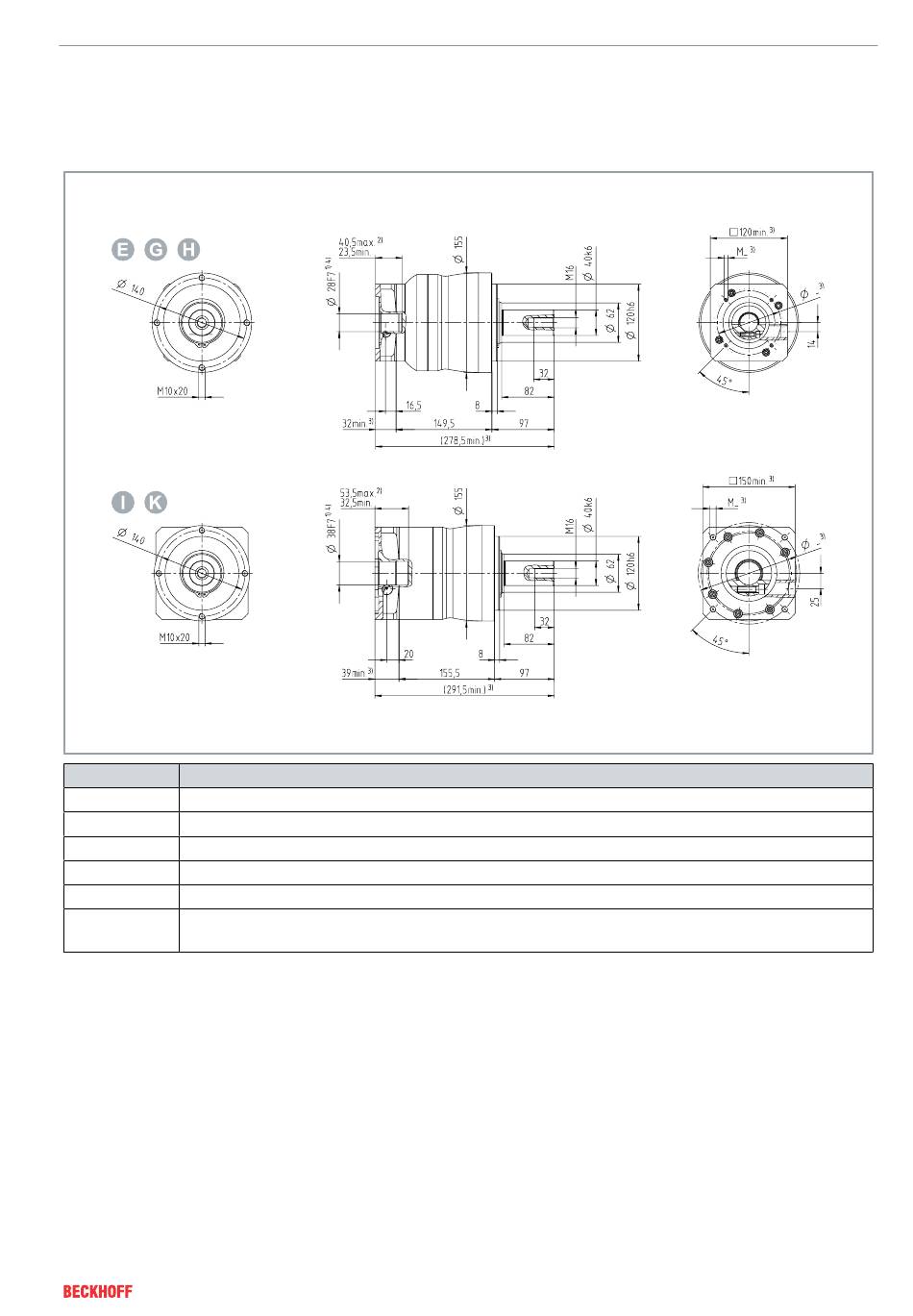

Position Erläuterung
E, G, H Klemmnabendurchmesser bis 28 mm
I, K Klemmnabendurchmesser bis 38 mm
1) Motorwellenanpassung prüfen
2) Kleinste oder größte zulässige Motorwellenlänge
3) Maße sind abhängig vom Motor
4) Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm
anpassbar
Version: 2.2
• Alle Angaben in Millimetern
• Nicht tolerierte Maße ± 1 mm
• Zentrierbohrung gemäß DIN 332-DR M16x32
• Passfeder gemäß DIN 6885-A 12x12x70
AG3210
Technische Daten
─── 41
