Description du produit

20.40
Vitre
M12x1

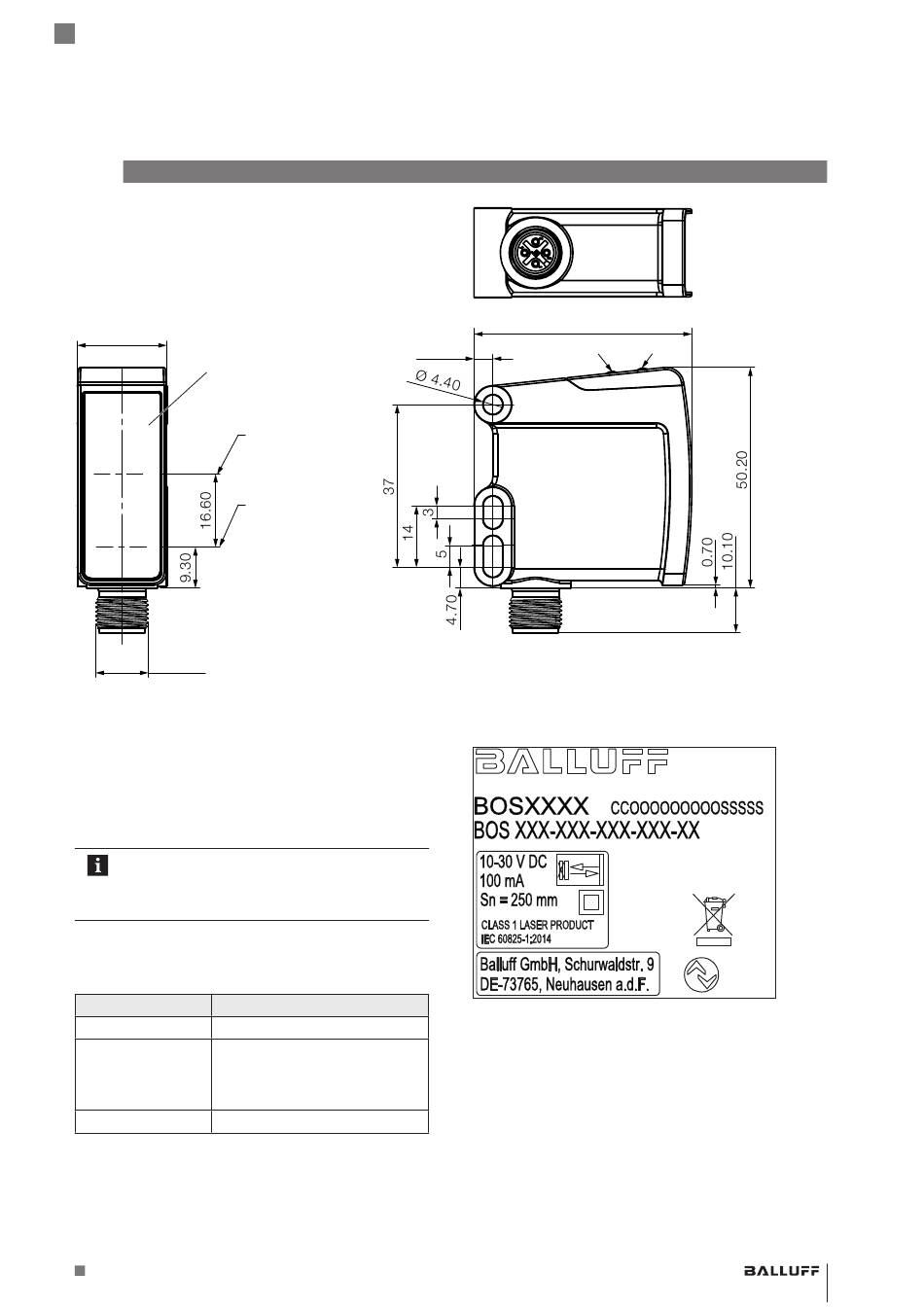

Fig. 4-1 : Dimensions, structure et fonction
4.1

Fonction

Dans le cas d'un détecteur optique avec suppression de
l'arrière-plan réglable, la lumière émise est réfléchie par
l'objet et interprétée dans le récepteur. La suppression de
l'arrière-plan permet une détection quasi indépendante de
l'objet dans la zone de détection.
Cet appareil supporte les fonctions de Condition
Monitoring (contrôle d'état). Pour les détails, voir le
document Configuration IO-Link sous
www.balluff.com, sur la page produit.
4.2 Éléments d'affichage
LED 1 (état de fonctionnement et communication)
Signal Signification
Rouge statique Erreur générale
Vert alternant avec La communication IO-Link est
LED éteinte selon un active. L'appareil est prêt. Les
rapport 10:1, fonctions de diagnostic sont
période de 1 s activées.
Vert statique L'appareil est prêt.
Tab. 4-1 : LED 1
LED 2 (Indication/Avertissement/Apprentissage/Ping)
Voir le document Configuration IO-Link sous
www.balluff.com, sur la page produit.
www.balluff.com
4.30
Axe optique récepteur
Axe optique émetteur
49.50
LED 2 LED 1
4.3

Impression

1)
Symbolisation commerciale
1)
Numéro de série
2)
3) Type
Fig. 4-2 : Impression (exemple)
2)
3)
