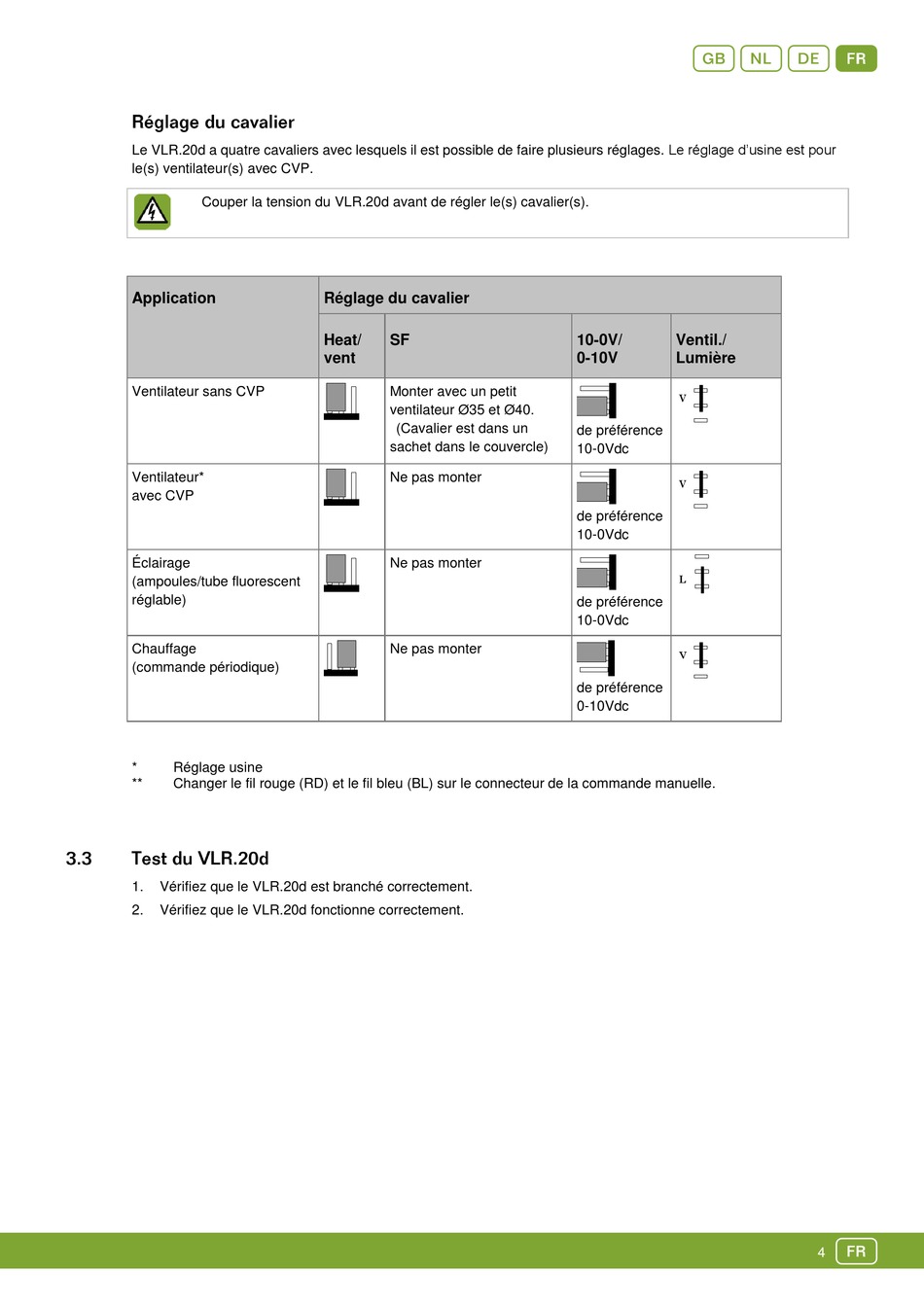

Le VLR.20d a quatre cavaliers avec lesquels il est possible de faire plusieurs réglages. Le réglage d'usine est pour
le(s) ventilateur(s) avec CVP.
Couper la tension du VLR.20d avant de régler le(s) cavalier(s).
Application
Ventilateur sans CVP
Ventilateur*
avec CVP
Éclairage
(ampoules/tube fluorescent
réglable)
Chauffage
(commande périodique)
*
Réglage usine
**
Changer le fil rouge (RD) et le fil bleu (BL) sur le connecteur de la commande manuelle.
1.
Vérifiez que le VLR.20d est branché correctement.
2.
Vérifiez que le VLR.20d fonctionne correctement.
Réglage du cavalier
Heat/
SF
vent
Monter avec un petit
ventilateur Ø35 et Ø40.
(Cavalier est dans un
sachet dans le couvercle)
Ne pas monter
Ne pas monter
Ne pas monter
gndF
10-0V/
Ventil./
0-10V
Lumière
V
de préférence
10-0Vdc
V
de préférence
10-0Vdc
L
de préférence
10-0Vdc
V
de préférence
0-10Vdc
f
4
