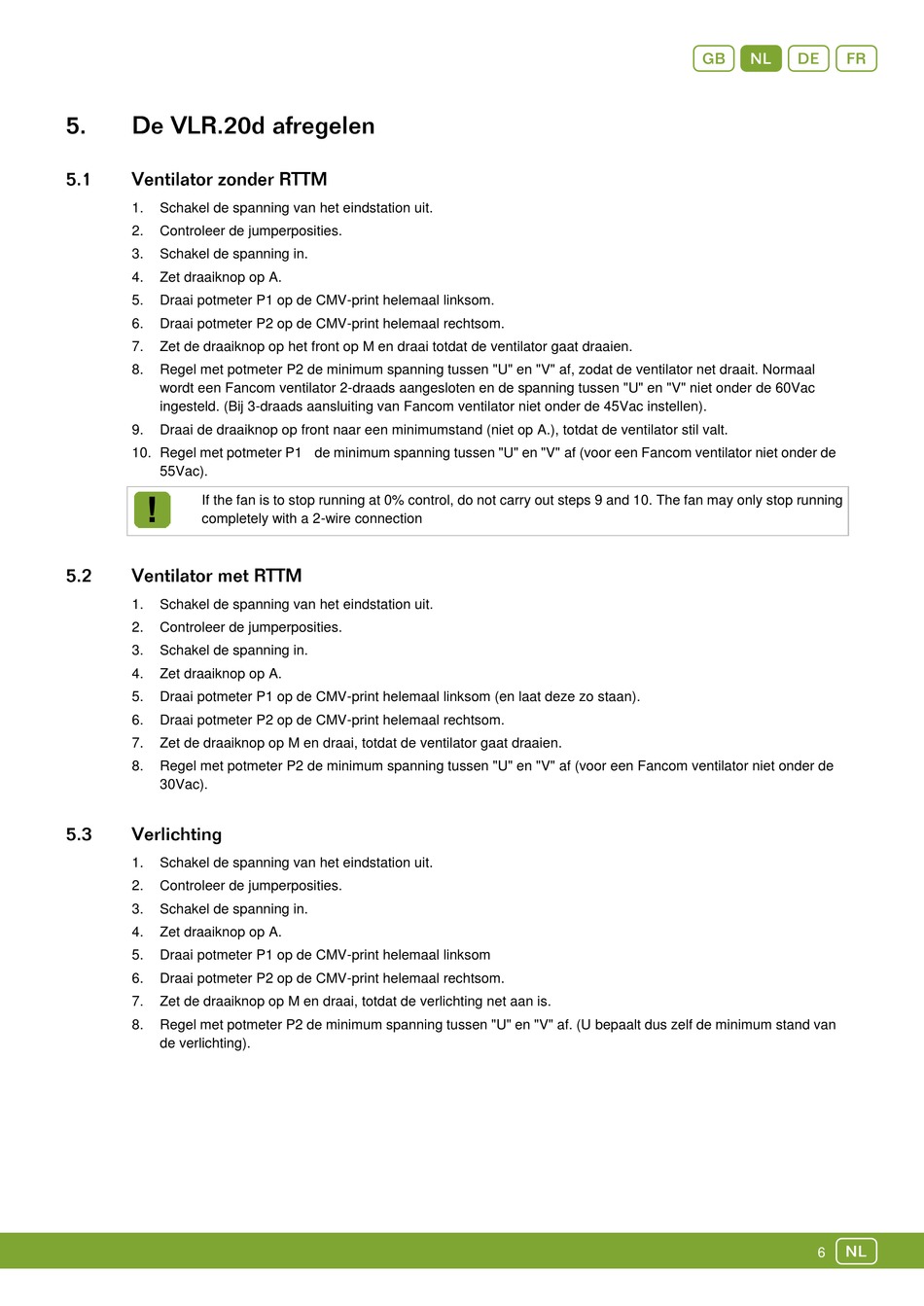

1.
Schakel de spanning van het eindstation uit.
2.
Controleer de jumperposities.
3.
Schakel de spanning in.
4.
Zet draaiknop op A.
5.
Draai potmeter P1 op de CMV-print helemaal linksom.
6.
Draai potmeter P2 op de CMV-print helemaal rechtsom.
7.
Zet de draaiknop op het front op M en draai totdat de ventilator gaat draaien.
8.
Regel met potmeter P2 de minimum spanning tussen "U" en "V" af, zodat de ventilator net draait. Normaal
wordt een Fancom ventilator 2-draads aangesloten en de spanning tussen "U" en "V" niet onder de 60Vac
ingesteld. (Bij 3-draads aansluiting van Fancom ventilator niet onder de 45Vac instellen).
9.
Draai de draaiknop op front naar een minimumstand (niet op A.), totdat de ventilator stil valt.
10. Regel met potmeter P1 de minimum spanning tussen "U" en "V" af (voor een Fancom ventilator niet onder de
55Vac).
If the fan is to stop running at 0% control, do not carry out steps 9 and 10. The fan may only stop running
completely with a 2-wire connection
1.
Schakel de spanning van het eindstation uit.
2.
Controleer de jumperposities.
3.
Schakel de spanning in.
4.
Zet draaiknop op A.
5.
Draai potmeter P1 op de CMV-print helemaal linksom (en laat deze zo staan).
6.
Draai potmeter P2 op de CMV-print helemaal rechtsom.
7.
Zet de draaiknop op M en draai, totdat de ventilator gaat draaien.
8.
Regel met potmeter P2 de minimum spanning tussen "U" en "V" af (voor een Fancom ventilator niet onder de
30Vac).
1.
Schakel de spanning van het eindstation uit.
2.
Controleer de jumperposities.
3.
Schakel de spanning in.
4.
Zet draaiknop op A.
5.
Draai potmeter P1 op de CMV-print helemaal linksom
6.
Draai potmeter P2 op de CMV-print helemaal rechtsom.
7.
Zet de draaiknop op M en draai, totdat de verlichting net aan is.
8.
Regel met potmeter P2 de minimum spanning tussen "U" en "V" af. (U bepaalt dus zelf de minimum stand van
de verlichting).
