Kommunikations-Ports
4.5 GBIC-Ethernetports in Glasfasertechnik
4.5 GBIC-Ethernetports in Glasfasertechnik
GBIC-Ethernetports (Gigabit Interface Converter) in Glasfasertechnik sind mit den
Steckverbindern SC (Standard oder Subscriber Connector) verfügbar.
1
1
2

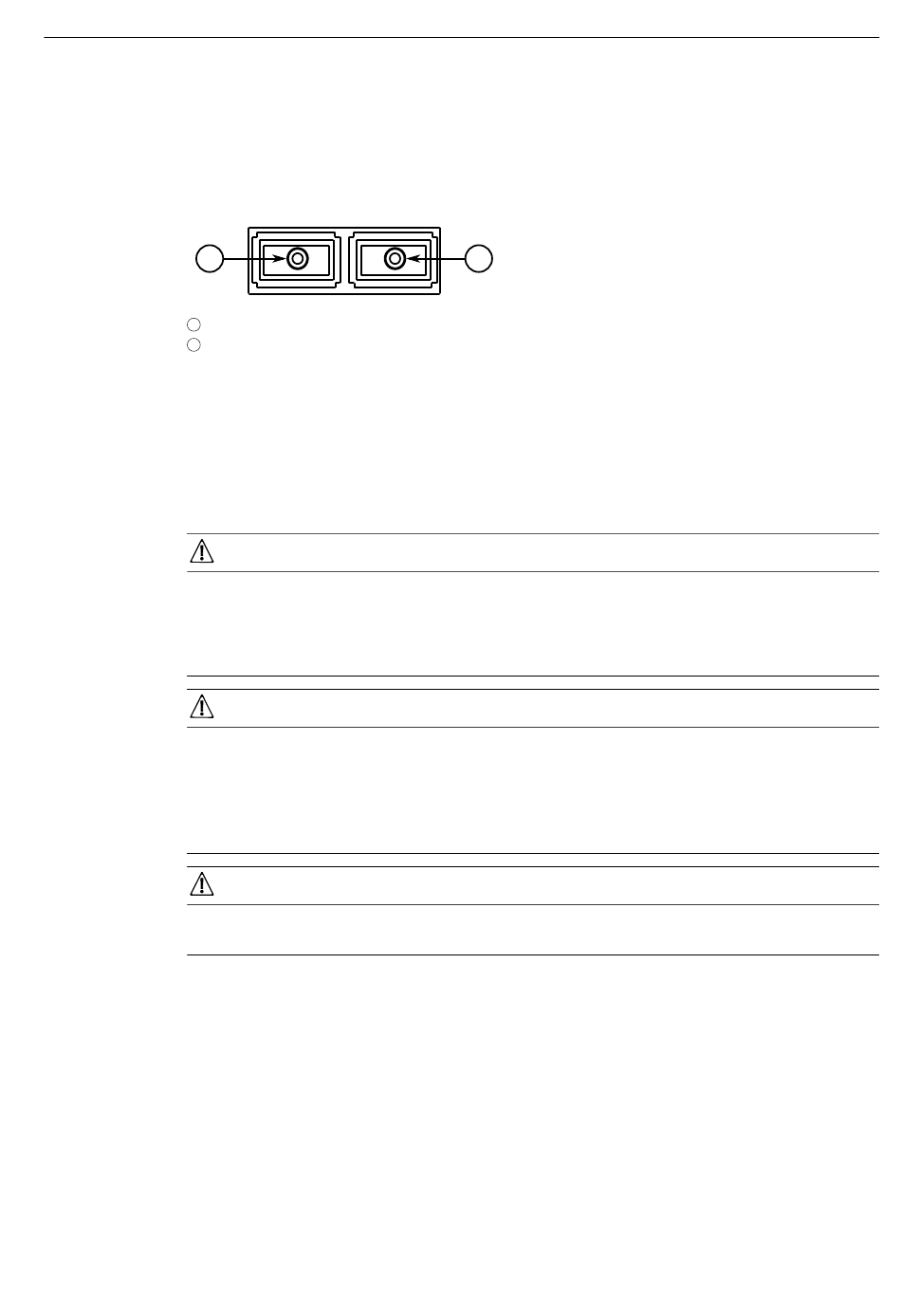

Abbildung 4.9
4.5.1 Installation eines GBIC-Ports in Glasfasertechnik
Gehen Sie zum Installieren eines GBIC-Ports in Glasfasertechnik wie folgt vor:
Elektrische Gefahr – Gefahr von Sachschäden
Nur Bauteile verwenden, die für von Siemens für die Verwendung mit RUGGEDCOM-
Produkten zertifiziert sind. Es können Schäden am Modul und Gerät auftreten, wenn
Kompatibilität und Zuverlässigkeit nicht korrekt beurteilt wurden.
Elektrische Gefahr – Gefahr von Sachschäden
Sicherstellen, dass keine elektrostatische Energie mehr vorhanden ist, bevor
Bauteile im Gerät installiert oder aus diesem entfernt werden. Eine elektrostatische
Entladung (ESD) kann schwere Schäden am Bauteil verursachen, wenn es sich
außerhalb des Gehäuses befindet.
Es dürfen nur GBIC-Ports in Glasfasertechnik, die mit dem RUGGEDCOM RSG2300PF
kompatibel sind, installiert werden.
1.
2.
3.
28
Tx-Steckverbinder
Rx-Steckverbinder
SC-Port
NOTICE
NOTICE
NOTICE
Sicherstellen, dass alle potentiellen elektrostatischen Aufladungen korrekt
entladen wurden, um elektrostatische Entladungen (ESD) zu vermeiden. Erreicht
werden kann dies kann durch Tragen eines ESD-Armbands, das entweder mit
dem Gehäusemasseanschluss oder einer blanken Metalloberfläche am Router/
Switch verbunden ist.
Staubabdeckung von der Portöffnung im Modul entfernen.
Port aus der Verpackung nehmen.
2
