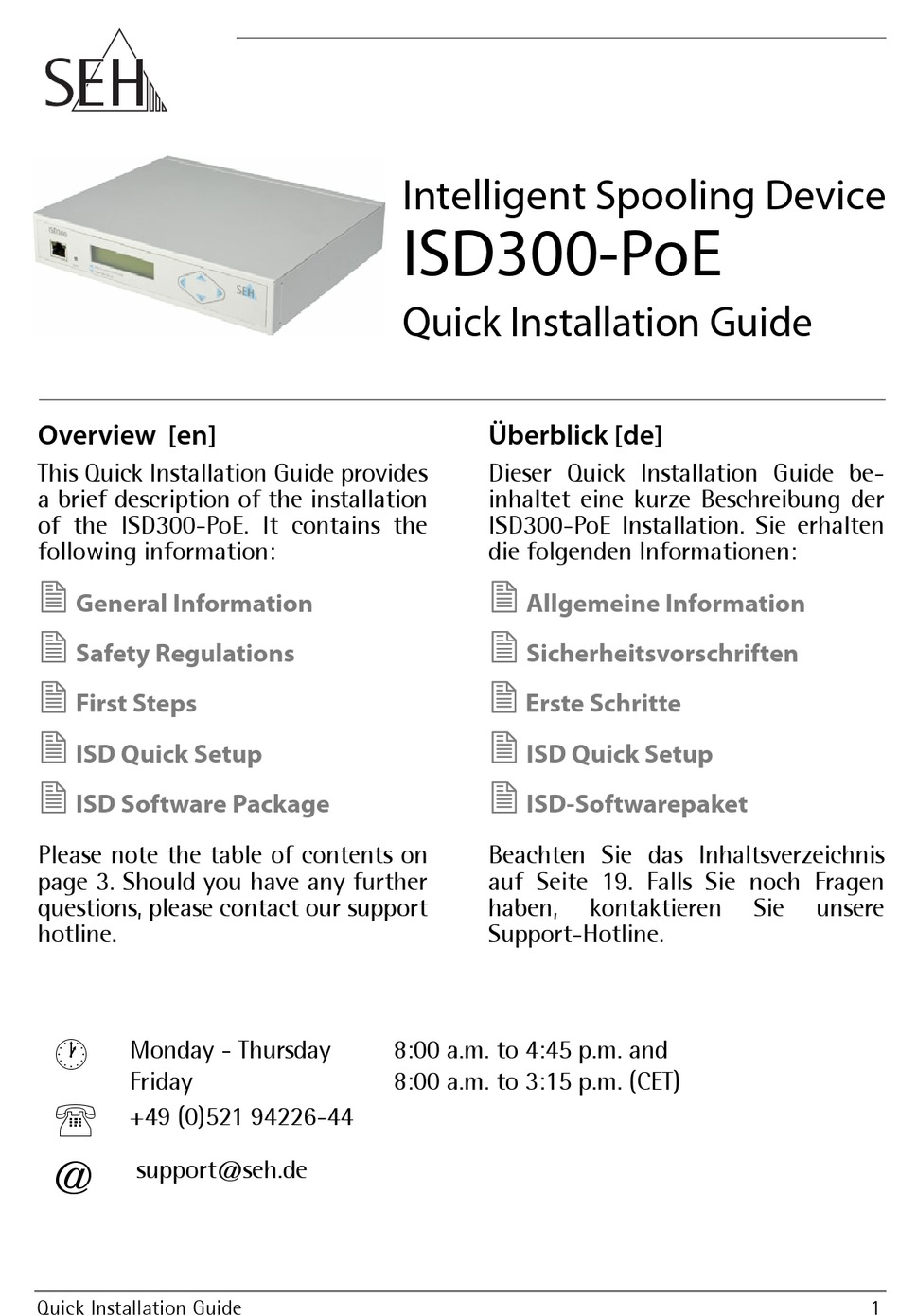

SEH ISD300-PoE Schnellinstallationsanleitung

Intelligent spooling device
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Overview [en]
This Quick Installation Guide provides
a brief description of the installation
of the ISD300-PoE. It contains the
following information:
General Information
Safety Regulations
First Steps
ISD Quick Setup
ISD Software Package
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
℡
+49 (0)521 94226-44
@
support@seh.de
Quick Installation Guide
Intelligent Spooling Device
ISD300-PoE
Quick Installation Guide
Überblick [de]
Dieser Quick Installation Guide be-
inhaltet eine kurze Beschreibung der
ISD300-PoE Installation. Sie erhalten
die folgenden Informationen:
Allgemeine Information
Sicherheitsvorschriften
Erste Schritte
ISD Quick Setup
ISD-Softwarepaket
Beachten Sie das Inhaltsverzeichnis
auf Seite 19. Falls Sie noch Fragen
haben,
Support-Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
kontaktieren
Sie
unsere
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SEH ISD300-PoE

Inhaltszusammenfassung für SEH ISD300-PoE

  • Seite 19 2 Erste Schritte ......24 ISD300-PoE anschließen ..... . 24 ISD300-PoE ein-/ausschalten .

  • Seite 20: Allgemeine Informationen

    Allgemeine Informationen Verwendungszweck Das ISD300-PoE wurde für das Spoolen und Managen von Druckaufträgen sowie die Verwaltung von Druckerwarteschlangen (Queues) entwickelt. Das ISD300-PoE trägt in komplexen Netzwerken mit hohen Datenaufkommen oder weitläufigen Strukturen zu einer starken Entlastung des Servers und ggf. des Datennetzes bei.

  • Seite 21: Lieferumfang

    Service-Area Die Service-Area ist ein definierter Speicherbereich auf der ISD- Festplatte. Die Service-Area beinhaltet: - Benutzerdokumentation ISD300 - Quick Installation Guide ISD300-PoE (dieses Dokument) - SEH ISD Manager - SEH Print Monitor - ISD Printer Driver Wizard - Driver Wizard Plugin 'CSR DLL' Service-Area anzeigen Die Service-Area kann über das ISD Control Center angezeigt werden.

  • Seite 22: Technische Daten

    Technische Daten Eigenschaften Werte Netzwerkanschluss logisch: - 10BaseT Ethernet (IEEE 802.3) - 100BaseTX Fast Ethernet (IEEE 802.3) - 1000BaseT Gigabit Ethernet Ethernet (IEEE 802.3) physisch: - RJ-45 (STP Cat. 5) Schnittstellen 2 x USB 2.0 HS Druckprotokolle - LPD, SMB, Socket, IPP, ThinPrint® Client ISD: - LPD, Socket, IPP...

  • Seite 23: Sicherheitsvorschriften

    Lesen Sie die Dokumentation und stellen Sie sicher, dass Ihr System den aufgeführten Anforderungen entspricht. Öffnen Sie nicht das Gehäuse des Gerätes. Das ISD300-PoE darf nur bei ungeöffne- tem Gehäuse und in unversehrtem Zustand angeschlossen und betrieben werden. Stellen Sie keine Gegenstände auf das Gehäuse.

  • Seite 24: Erste Schritte

    Erste Schritte ISD300-PoE anschließen Gehen Sie wie folgt vor: 1. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem Netzwerkanschluss (2). 1) Netzwerk-Aktivität-LED (gelb): 1234 Die LED signalisiert den Austausch von Netzwerkdatenpaketen. 2) Netzwerkanschluss (RJ-45-Stecker) 3) Link-LED (grün): Die LED signalisiert eine (physische) Vorderansicht Verbindung zum Netzwerk.

  • Seite 25: Isd300-Poe Ein-/Ausschalten

    ISD300-PoE ein-/ausschalten Gerät einschalten Die ISD300-PoE-Systemsoftware fährt automatisch hoch, nachdem das Gerät mit Strom versorgt wird. Die Stromversorgung kann durch das Einstecken des Netzwerkkabels oder nach dem Einschalten des PoE-Gerätes (Gerät, über das das ISD300-PoE mit Strom versorgt wird) gestartet werden.

  • Seite 26: Isd300-Poe Tcp/Ip-Parameter Zuweisen

    ISD300-PoE TCP/IP-Parameter zuweisen Im Rahmen des TCP/IP-Netzwerkprotokolls ist es erforderlich, eine IP-Adresse im ISD zu speichern, damit das Gerät im Netzwerk angesprochen und über das ISD Control Center konfiguriert werden kann. Sie können die Parameter sowohl manuell zuweisen als auch automatisch über das DHCP (Dynamic Host Configuration Protocol) zuweisen lassen.
  • Seite 27 9. Bestätigen Sie mit . Das Display zeigt: > Apply < Back 10. Bestätigen Sie mit . Das Display zeigt: Applying Network Settings ... Die Einstellungen werden gespeichert. TCP/IP-Parameter automatisch zuweisen (DHCP) Stellen Sie folgende Punkte sicher: - Ein aktiver DHCP-Server ist im Netzwerk vorhanden. Betätigen Sie zur Eingabe die Navigationstasten an der Gerätefront, um die TCP/IP-Parameter über DHCP zuzuweisen.

  • Seite 28: Isd Control Center Verwenden

    ISD Control Center verwenden Das ISD Control Center ist eine Benutzeroberfläche zur Administration des ISD. Das ISD Control Center ist in dem ISD gespeichert und kann auf einem Client mit einem Internet-Browser (Internet Explorer, Firefox, Safari) dargestellt werden. Stellen Sie folgende Punkte sicher: - Das ISD ist an das Netzwerk angeschlossen und hochgefahren.
  • Seite 29 Auf dem ISD Control Center einloggen Nach dem Start des ISD Control Centers wird ein 'Login'-Dialog angezeigt. Der Zugriff auf das ISD Control Center ist durch die Benutzerprofile 'Any', 'User' und 'Admin' reglementiert. Der Zugang erfolgt in Kombination mit einem Passwort. Die Tabelle zeigt, welche Zugriffsrechte den jeweiligen Benutzerprofilen zugewiesen sind.

  • Seite 30: Isd Quick Setup

    ISD Quick Setup Bei der Erstkonfiguration unterstützt Sie das 'Quick Setup'. Das Quick Setup besteht aus vier Schritten: dem Konfigurieren von Hostname und Gerätezeit, dem Konfigurieren von TCP/IPv4-Parametern und DNS-Server, der Suche nach im Netzwerk vorhandenen Druckern sowie dem Einrichten von Queues. Gehen Sie wie folgt vor: 1.
  • Seite 31 7. Definieren Sie die Suchparameter für die Druckersuche im Netzwerk. Es kann maximal ein Bereich von bis zu 255 IP-Adressen durchsucht werden. 8. Wählen Sie die Schaltfläche Weiter an. Die Anzahl der im Netzwerk gefundenen Drucker wird angezeigt. 9. Bestätigen Sie mit OK. Die Druckerliste wird angezeigt.

  • Seite 32: Isd-Softwarepaket

    Druckdienst eines Windows-Betriebssystems. Die Software ermöglicht die Übertragung von unverschlüsselten und verschlüsselten (SSL/TLS) Druckdaten vom Client zum ISD über direkte TCP/IP-Ports. Der SEH Print Monitor kann auf jedem Client, von dem aus gedruckt werden soll, installiert werden. Der ISD Printer Driver Wizard unterstützt Sie bei der Installation von Druckertreibern auf das ISD.
