GSS STC 4-16 CT Montageanleitung Seite 12

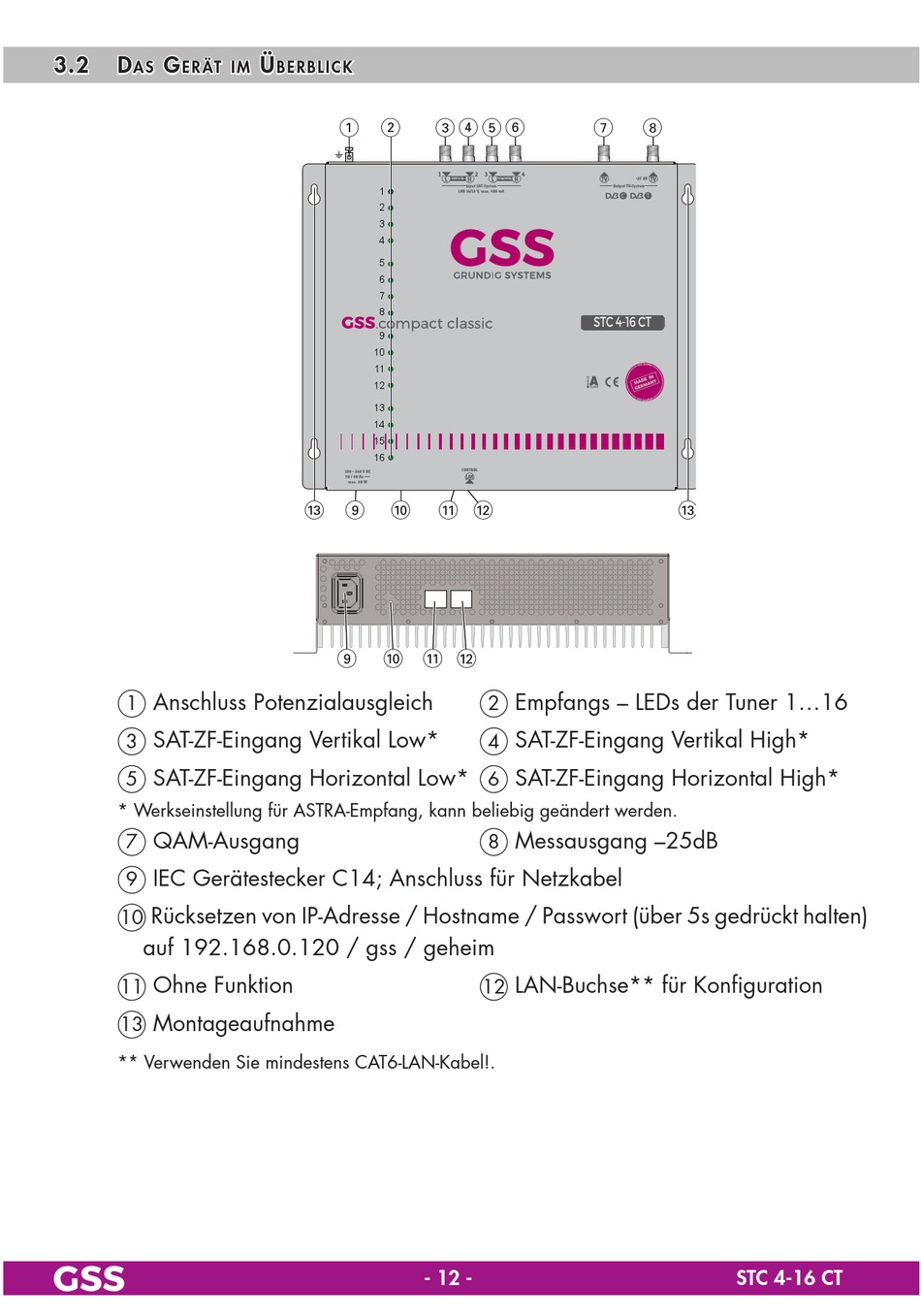

3.2 d g
a s e r ät
Anschluss Potenzialausgleich
1
SAT-ZF-Eingang Vertikal Low*
3
SAT-ZF-Eingang Horizontal Low*
5
* Werkseinstellung für ASTRA-Empfang, kann beliebig geändert werden.
QAM-Ausgang
7
IEC Gerätestecker C14; Anschluss für Netzkabel
9
Rücksetzen von IP-Adresse / Hostname / Passwort (über 5s gedrückt halten)
10
auf 192.168.0.120 / gss / geheim
Ohne Funktion
11
Montageaufnahme
13
** Verwenden Sie mindestens CAT6-LAN-Kabel!.
Ü
I m B e r B l I c k
1 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 9 0
9 0
3 4 5 6 7
STC 4-16 CT
! @
! @
Empfangs – LEDs der Tuner 1...16
2
SAT-ZF-Eingang Vertikal High*
4
SAT-ZF-Eingang Horizontal High*
6
Messausgang –25dB
8
LAN-Buchse** für Konfiguration
12
- 12 -
8
#
STC 4-16 CT
