MOTORBEFESTIGUNG UND ZAHNSTANGE

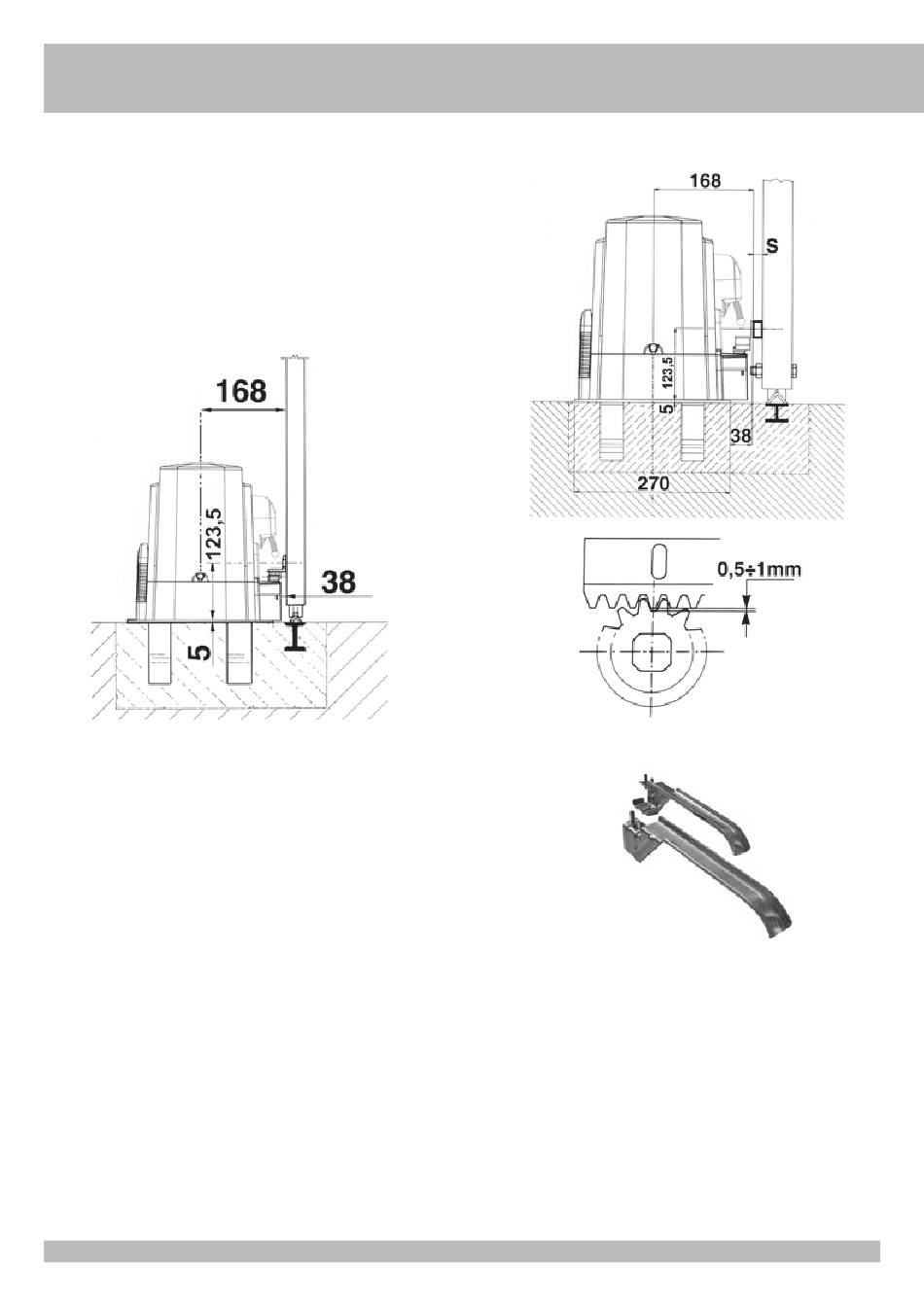

Die Zahnstange muss gegenüber der Motorhalterung in einer entsprechendenden Höhe
befestigt werden.
Diese Höhe kann mittels an der Zahnstange befestigten Ösen verändert werden.
Die Höhenregulierung muss solange erfolgen, bis das Tor sich während der Bewegung
nicht mehr auf das Zugrad K aufstützt (5, 6).
Um die Zahnstange am Tor zu befestigen, müssen 5-mm-Bohrungen und M6-Gewinde
ausgeführt werden.
Das Zugrad muss ca. 1mm Spiel gegenüber der Zahnstange besitzen.
5
6
Abmessungen in mm
Abmessungen in mm

BEFESTIGUNG DES ENDSCHALTERS

Um den Lauf des mobilen Teils zu beenden, müssen zwei Nocken an den Enden
der Zahnstange positioniert werden (7).
Die Regulierung des Öffnungs- und Schließlaufes wird erhalten, indem diese entlang
der Zahnstangenzähne verschoben werden. Um die Zahnstangennocken festzustellen,
müssen die mitgelieferten Schrauben am Boden befestigt werden.
ANMERKUNG: Außer den o. g. elektrischen Feststellnocken müssen ebenfalls robuste
mechanische Anschläge montiert werden, die ein Herausgleiten des Tors aus den oberen
Führungen verhindern.
7

INSTANDHALTUNG

Die Entriegelung darf nur von spezialisiertem Personal und erst nach dem
Abschalten der elektrischen Motorstromversorgung erfolgen.
Den Führungslauf bei geschlossenem Tor periodisch von Steinen und anderen
Verunreinigungen säubern.
