ISTRUZIONI SEMPLIFICATE PER K800-1400-2200 CON K2007-CRX

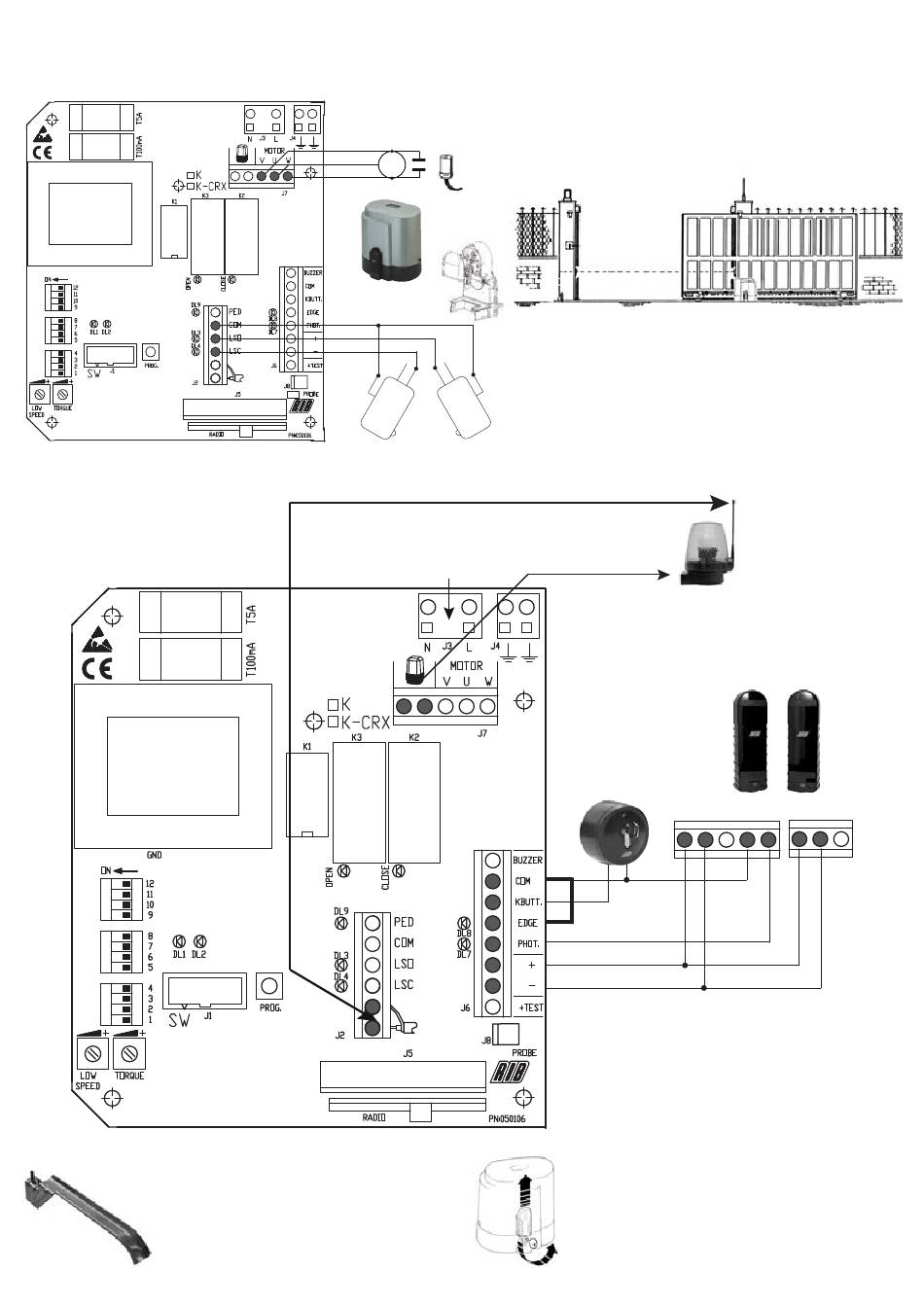

1° Collegamento del motore e del finecorsa (eseguito in fabbrica)
2° Collegamento degli accessori
3° Installazione e regolazione delle camme di finecorsa
Posizionare la camme sulla cremagliera.
Avvitare le due viti per bloccarle. Di seguito verrà descritto come
regolare meglio l'intervento delle camme.
RIB K800 / K1400 / K2200 / K800 ICE / K800 WI-FI / K1400 PLUS / K2200 ICE / K800 PLUS / K1400 ICE / K800 FAST / K2007-CRX / AA30039 / AA30054
AA30045 / AA30039W / AA30019 / AA30014 / AA30049 / AA30044 / AA30053 / AA30076 / AA30068 / AA30056
CONDENSATORE
MARRONE
BLU
M
NERO
MOTORE
BLU
A
A
A
NO
NO
NC
NC
C
C
ANTENNA - Utilizzare un cavo coassiale RG58
ALIMENTAZIONE
connettore rapido.
Premere, inserire il filo,
rilasciare per bloccarlo
IMPORTANTE
Il motore è predisposto per una apertura verso destra.
Se l'apertura è verso sinistra si devono invertire i fili LSO e LSC della morsettiera
J2 e i fili V e W della morsettiera J7
A* A
Ponticellare COM-EDGE
A
A
A
Sbloccare il motore (girare la chiave in senso antiorario fino a fine corsa
senza forzare) e muovere il cancello manualmente
Controllare il punto di intervento delle camme.
N.B.: Le camme devono premere i microinterruttori elettrici prima che la
parte mobile tocchi i fermi meccanici.
NC
A* A
S
C
S
A*A=> A+A- Rispettate la polarità
dell'alimentazione delle fotocellule
