Installation
5.3

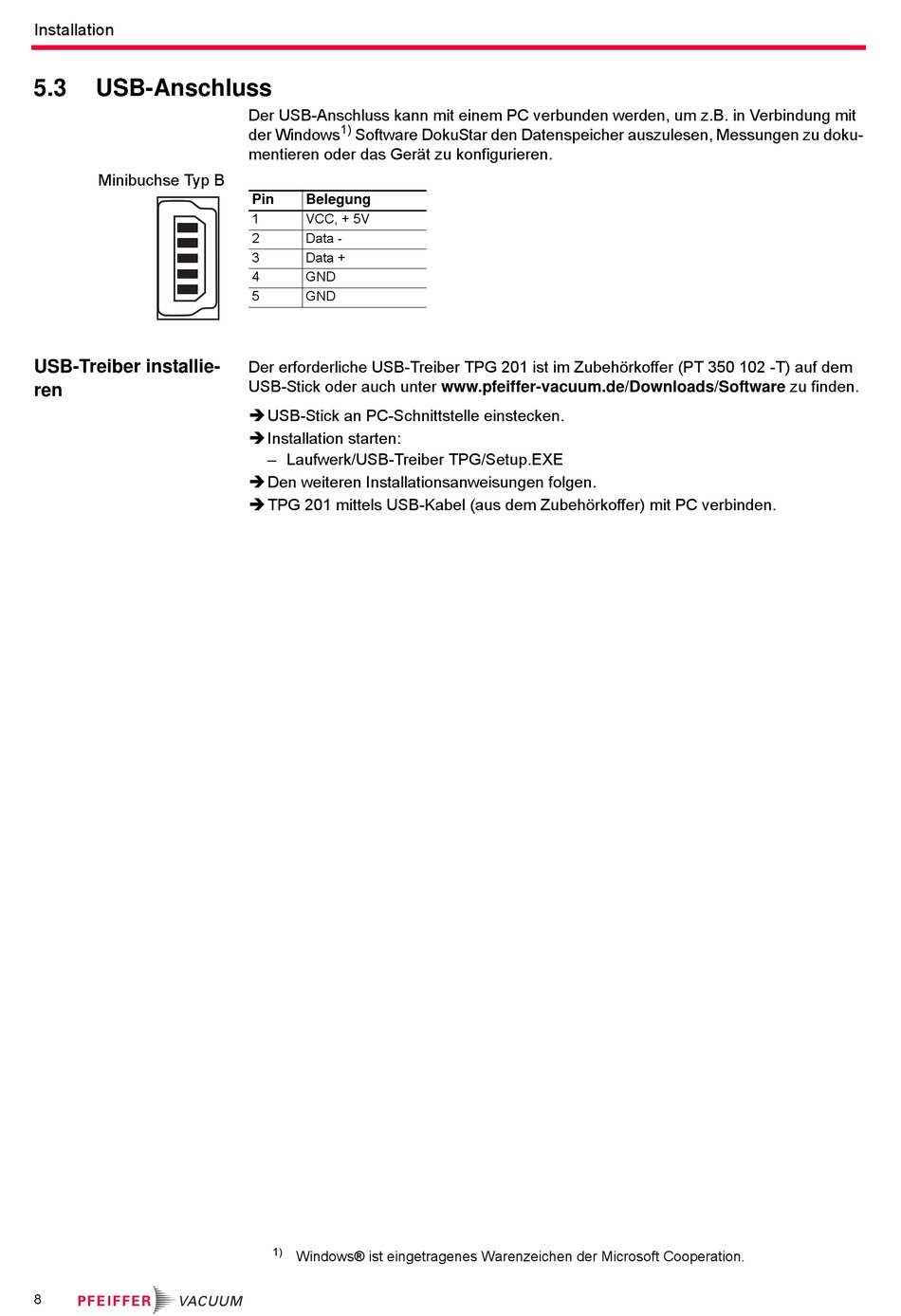

USB-Anschluss

Minibuchse Typ B
USB-Treiber installie-
ren
8
Der USB-Anschluss kann mit einem PC verbunden werden, um z.B. in Verbindung mit
1)
der Windows Software DokuStar den Datenspeicher auszulesen, Messungen zu doku-
mentieren oder das Gerät zu konfigurieren.
Pin Belegung
1 VCC, + 5V
2 Data -
3 Data +
4 GND
5 GND
Der erforderliche USB-Treiber TPG 201 ist im Zubehörkoffer (PT 350 102 -T) auf dem
USB-Stick oder auch unter www.pfeiffer-vacuum.de/Downloads/Software zu finden.
 USB-Stick an PC-Schnittstelle einstecken.
 Installation starten:
– Laufwerk/USB-Treiber TPG/Setup.EXE
 Den weiteren Installationsanweisungen folgen.
 TPG 201 mittels USB-Kabel (aus dem Zubehörkoffer) mit PC verbinden.
1)
Windows® ist eingetragenes Warenzeichen der Microsoft Cooperation.
