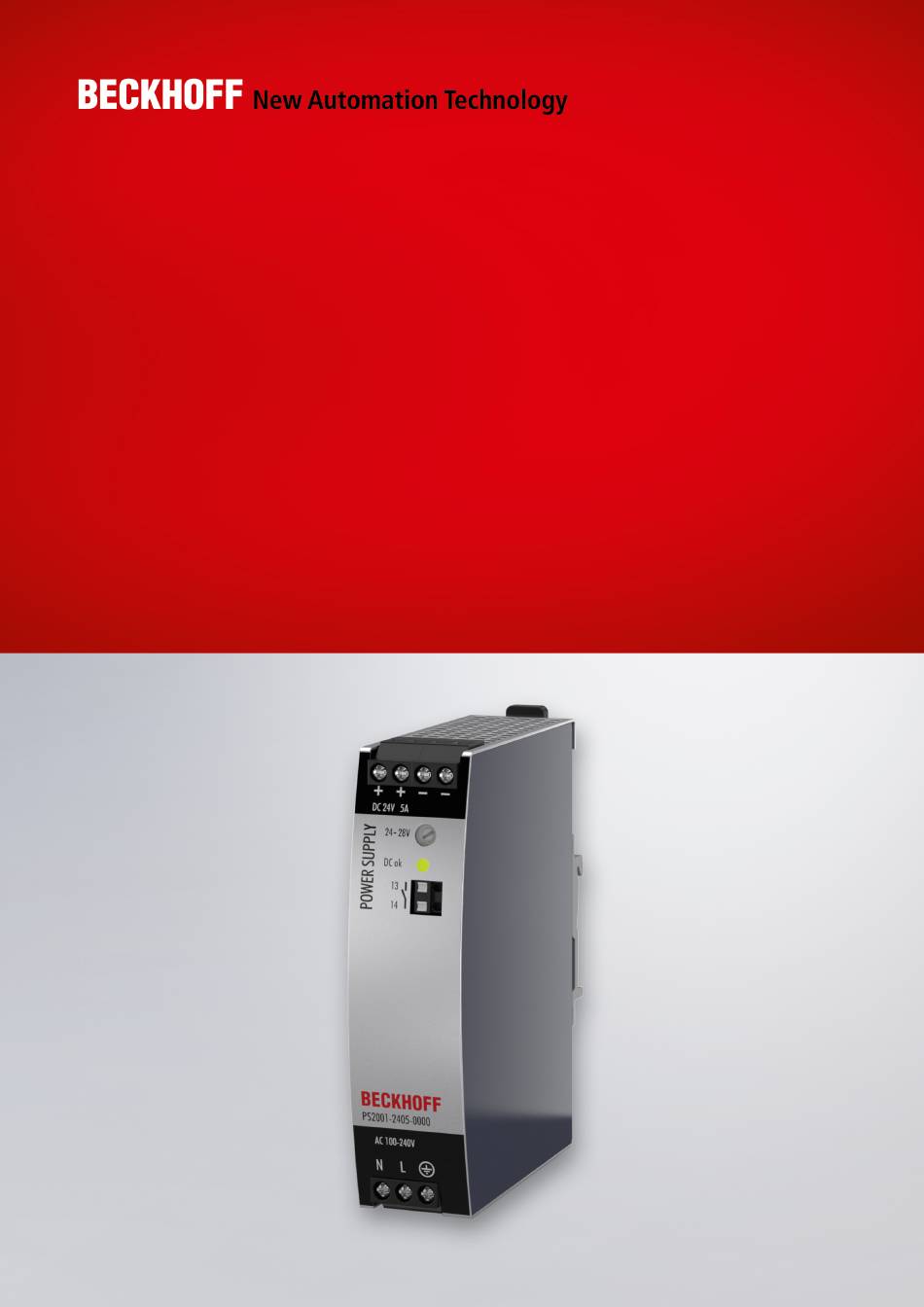

- Seite 1 Dokumentation | DE PS2001-2405-0000 Stromversorgung 24 V DC, 5 A, 1 phasig, AC 100-240 V 20.08.2021 | Version: 1.1...
-
Seite 3: Inhaltsverzeichnis
Betrieb an zwei Phasen ........................ 35 Verwendung in einem dichten Gehäuse.................. 36 Einbaulagen............................. 36 5 Entsorgung............................... 38 6 Anhang .............................. 39 Zubehör ............................ 39 6.1.1 Redundanz- und Puffermodule.................. 39 6.1.2 USV-Komponente...................... 40 6.1.3 Zubehör für die Montage .................... 41 Ausgabestände der Dokumentation .................... 42 PS2001-2405-0000 Version: 1.1... - Seite 4 Inhaltsverzeichnis Support und Service ........................ 43 Version: 1.1 PS2001-2405-0000...
-
Seite 5: Übersicht
Einschaltstrombegrenzung. Der Ausgang arbeitet nach der UI-Kennlinie und schaltet im Überlast-/Kurzschlussfall in den sicheren Hiccup-Modus. Die PS2001-2405-0000 hat eine Extra-Power mit einer dauerhaften, maximalen Ausgangsleistung von 120% und kann mit kurzzeitigem Spitzenstrom Sicherungen präzise auslösen. Die Stromversorgung gehört zur Familie der PS2000-Geräte und hat eine Baubreite von 32 mm. Eine DC- OK-LED und ein potenzialfreier Relaiskontakt überwachen den Status der Ausgangsspannung. -
Seite 6: Vorwort
, XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und... -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS2001-2405-0000 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
- Seite 9 • Die maximale Umgebungslufttemperatur beträgt +70°C (+158°F). Die Betriebstemperatur ent- spricht der Umgebungs- oder Umgebungslufttemperatur und ist 2 cm unter dem Gerät definiert. • Das Gerät ist für den Betrieb in Bereichen zwischen 5% und 95% relativer Luftfeuchtigkeit aus- gelegt. PS2001-2405-0000 Version: 1.1...
-
Seite 10: Terminologie Und Abkürzungen
Netzfrequenz von 50 Hz gültig. AC 120 V-Parameter sind für eine Netzfrequenz von 60 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. Version: 1.1 PS2001-2405-0000... -
Seite 11: Technische Daten, Montage, Verdrahtung
200mV 200mV 200mV Siehe Abb. Eingangsspannungsbereich; Ein- schaltverhalten-Definitionen *) Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. **) Der Spitzenwertfaktor ist das mathematische Verhältnis des Spitzenwerts zum Effektivwert der Eingangsstromwellenform. PS2001-2405-0000 Version: 1.1... - Seite 12 Technische Daten, Montage, Verdrahtung Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom Version: 1.1 PS2001-2405-0000...
-
Seite 13: Dc-Eingang
• Verwenden Sie eine Batterie oder eine vergleichbare DC-Quelle. Ein Betrieb am Zwischenkreis von Frequenzumrichtern wird nicht empfohlen und kann zu Defekten oder Fehlfunktionen führen. • Verbinden Sie den Pluspol mit L und den Minuspol mit N. • Verbinden Sie die PE-Klemme mit dem Schutzleiter oder der Maschinenmasse. PS2001-2405-0000 Version: 1.1... -
Seite 14: Einschaltstrom
Spitze Typ. 5A Bei +40°C, Kaltstart Spitze Spitze Spitze Einschaltenergie Max. 0,4A²s 0,5A²s 1A²s Bei +40°C, Kaltstart Abb. 4: Typisches Einschaltverhalten bei Nennlast, 120Vac Eingangsspannung und 25°C Umgebungstemperatur Abb. 5: Typisches Einschaltverhalten bei Nennlast, 230Vac Eingangsspannung und 25°C Umgebungstemperatur Version: 1.1 PS2001-2405-0000... -
Seite 15: Ausgang
Dauerausgangsstrom. Danach wird der Ausgang für ungefähr 9s abgeschaltet, bevor automatisch ein neuer Einschaltversuch durchgeführt wird. Dieser Zyklus wird wiederholt, solange die Überlast besteht. Nach Behebung der Überlast arbeitet das Gerät normal. Siehe Abb. Kurzschluss am Ausgang PS2001-2405-0000 Version: 1.1... -
Seite 16: Netzausfall Überbrückungszeit
Bei 24V, 2,5A, siehe Abb. Überbrückungszeit zu Eingangsspannung Typ. 35ms 35ms 35ms Bei 24V, 5A, siehe Abb. Überbrückungszeit zu Eingangsspannung Min. 27ms 27ms 27ms Bei 24V, 5A, siehe Abb. Überbrückungszeit zu Eingangsspannung Abb. 8: Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen Version: 1.1 PS2001-2405-0000... -
Seite 17: Dc-Ok-Relaiskontakt
100ms verlängert. Einbrüche, die kürzer als 1ms sind, werden ignoriert. Schalthysterese 0,7 V typ. Kontaktbelastbarkeit Maximal 60Vdc 0,3A, 30Vdc 1A, 30Vac 0,5A, ohmsche Last Min. zulässige Last: 1mA bei 5Vdc Isolationsspannung Siehe die Tabelle für die Spannungsfestigkeit im Kapitel Sicherheitsmerkmale [} 25] Abb. 9: Verhalten des DC-OK-Relaiskontakts PS2001-2405-0000 Version: 1.1... -
Seite 18: Wirkungsgrad Und Verluste
Belastung der Stromversorgung von 25% der Nennlast für 25% der Zeit, 50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 10: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 11: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung Version: 1.1 PS2001-2405-0000... -
Seite 19: Lebenserwartung
Bei 24V, 5A und +40°C; Ground Benign GB40 217F 490.000h 496.000h 529.000h Bei 24V, 5A und +25°C; Ground Benign GB25 81.000h 83.000h 89.000h Bei 24V, 5A und +40°C; Ground Fixed GF40 109.000h 111.000h 119.000h Bei 24V, 5A und +25°C; Ground Fixed GF25 PS2001-2405-0000 Version: 1.1... -
Seite 20: Anschlussklemmen Und Verdrahtung
Das Hintereinanderschalten (Durchschleifen von einem Stromversorgungsausgang zum nächsten) ist zulässig, solange der durch einen Anschlussstift fließende mittlere Ausgangsstrom 25 A nicht übersteigt. Bei einem höheren Strom verwenden Sie bitte eine separate Verteilerklemmleiste, wie in Abb. Verwendung von Verteilerklemmen gezeigt. Abb. 12: Hintereinanderschalten von Ausgängen; Verwendung von Verteilerklemmen Version: 1.1 PS2001-2405-0000... -
Seite 21: Funktionsschaltbild
Technische Daten, Montage, Verdrahtung 3.11 Funktionsschaltbild Abb. 13: Funktionsschaltbild PS2001-2405-0000 Version: 1.1... -
Seite 22: Frontseite Und Bedienelemente
Technische Daten, Montage, Verdrahtung 3.12 Frontseite und Bedienelemente Abb. 14: Vorderseite PS2001-2405-0000 Eingangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L PE-Eingang (Schutzleiter) Ausgangsklemmen (Schraubklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zweii identische Minuspole, negativer Ausgang Potentiometer für die Ausgangsspannung... -
Seite 23: Emv
Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) die- ses Gerät muss jede empfangene Störung tolerieren, auch Störungen, die zu einem unerwünschten Betrieb führen können. Schaltfrequenzen PFC-Wandler 30kHz bis 140kHz Eingangsspannung- und Ausgangslastabhän- Hauptwandler 60kHz bis 140kHz Ausgangslastabhängig Hilfswandler 30kHz bis 60kHz Ausgangslastabhängig PS2001-2405-0000 Version: 1.1... -
Seite 24: Umgebung
Die Arbeitstemperatur ist identisch mit der Raumtemperatur oder der Umgebungstemperatur und ist definiert als die Lufttemperatur 2cm unterhalb des Geräts. Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15mm und einer Dicke von 1,3mm und Standard-Einbaulage. Abb. 15: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe Version: 1.1 PS2001-2405-0000... -
Seite 25: Schutzfunktionen
Bei 230Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 0,13mA / 0,35mA Bei 110Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 0,17mA / 0,51mA Bei 132Vac, 60Hz, TN-, TT-Netz / IT-Netz Max. 0,27mA / 0,81mA Bei 264Vac, 50Hz, TN-, TT-Netz / IT-Netz PS2001-2405-0000 Version: 1.1... -
Seite 26: Spannungsfestigkeit
OK und dem Ausgang nicht überschritten wird (Spalte D). Wir empfehlen, bei der Durchführung der Prüfung die DC-OK-Kontaktstifte und die Ausgangskontaktstifte miteinander zu verbinden. Typprüfung 2500Vac 3000Vac 1000Vac 500Vac Stückprüfung 2500Vac 2500Vac 500Vac 500Vac Feldprüfung 2000Vac 2000Vac 500Vac 500Vac Einstellung des Abschaltstroms >10mA > 10mA > 20mA > 1mA Version: 1.1 PS2001-2405-0000... -
Seite 27: Konformitätserklärung Und Zulassungen
Class I Division 2, Groups A,B,C,D location and for use in Group II, Category 3 (Zone 2) environments Applicable for US and Canada Classification: ATEX: EPS 19 ATEX 1 201 X, II 3G EX ec nC IIC T4 Gc Classification: IECEx EPS 20.0045X PS2001-2405-0000 Version: 1.1... -
Seite 28: Abmessungen Und Gewicht
Höhe von 7,5 oder 15 mm. Gehäusewerkstoff Gehäuse: Aluminiumlegierung Abdeckung: verzinkter Stahl Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9] Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser größer als 3,5 Abb. 17: Vorder-/Seitenansicht PS2001-2405-0000, alle Angaben in mm Version: 1.1 PS2001-2405-0000... -
Seite 29: Anwendungshinweise
Ereignis entladen, was zu einem Spannungseinbruch am Ausgang führt. Die folgenden beiden Beispiele zeigen typische Spannungseinbrüche für ohmsche Lasten: Abb. 18: 10A Spitzenstrom für 50ms, typ. (2x Nennstrom) Abb. 19: 25A Spitzenstrom für 5ms, typ. (5x Nennstrom) PS2001-2405-0000 Version: 1.1... -
Seite 30: Laden Von Batterien
• Stellen Sie die Ausgangsspannung, gemessen im Leerlauf und am Batterieende des Kabels, sehr genau auf die Ladeschlussspannung ein. Die Spannung sollte auf 27,8V bei 10°C, 27,5V bei 20°C, 27,15V bei 30°C und 26,8V bei 40°C Umgebungstemperatur eingestellt werden. Version: 1.1 PS2001-2405-0000... -
Seite 31: Serienschaltung
Sie die Stromversorgungen nicht übereinander. Verwenden Sie in Reihe geschaltete Stromversorgungen nur in der standardmäßigen Einbaulage (Anschlussklemmen an der Geräteunterseite). Denken Sie daran, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 21: Serienschaltung PS2001-2405-0000 Version: 1.1... -
Seite 32: Parallelbetrieb Zur Leistungserhöhung
Anwendungshinweise Parallelbetrieb zur Leistungserhöhung Stromversorgungen PS2001-2405-0000 können parallel geschaltet werden, um die Ausgangsleistung zu erhöhen. Die Einstellung der Ausgangsspannung aller Stromversorgungen muss auf den gleichen Wert (±100mV) und mit den gleichen Lastbedingungen auf allen Geräten erfolgen, oder die Werkseinstellung der Geräte kann beibehalten werden. -
Seite 33: Parallelbetrieb Für Redundanz
Gerät zur Last für das andere Gerät wird und die Aus- gangsspannung nicht mehr gehalten werden kann. • Beachten Sie, dass Ableitstrom, EMI, Einschaltstrom und Oberschwingungen bei Verwendung mehrerer Geräte zunehmen. Beispiel Verdrahtung: Abb. 23: Verdrahtung für 1+1 - Redundanz mit einem Redundanzmodul PS9401-2420-0000 PS2001-2405-0000 Version: 1.1... -
Seite 34: N+1 Redundanz
• Verwenden Sie parallel geschaltete Stromversorgungen nicht in Einbaulagen, die von der standardmäßigen Einbaulage (Anschlussklemmen an der Geräteunterseite) abweichen, oder in einem anderen Zustand, welcher die Reduzierung des Ausgangsstroms erfordert. Beispiel Verdrahtung: Abb. 24: Verdrahtung für n+1 - Redundanz mit zwei Redundanzmodulen PS9401-2420-0000 Version: 1.1 PS2001-2405-0000... -
Seite 35: Betrieb An Zwei Phasen
Phase-zu-Phase-Verbindung ist zulässig, solange die Versorgungsspannung unter 240V+10% liegt. Abb. 25: Betrieb an 2 Phasen Stellen Sie sicher, dass die Anschlussleitung, die mit der N-Klemme verbunden ist, entsprechend abgesichert ist. Die maximal zulässige Spannung zwischen einer Phase und dem PE muss unter 300Vac liegen. PS2001-2405-0000 Version: 1.1... -
Seite 36: Verwendung In Einem Dichten Gehäuse
Ausgangsleistung oder eine Begrenzung der maximal zulässigen Umgebungstemperatur. Die in diesem Datenblatt aufgeführten Werte für Lebensdauer und MTBF gelten nur für die Standardmontageausrichtung. Die folgenden Kurven geben einen Anhaltspunkt für zulässige Ausgangsströme für Höhen bis zu 2000m. Abb. 26: Einbaulage A (Standard-Einbaulage) Version: 1.1 PS2001-2405-0000... - Seite 37 Anwendungshinweise Abb. 27: Einbaulage B (auf dem Kopf stehend) Abb. 28: Einbaulage C (Tischmontage) Abb. 29: Einbaulage D (Horizontal im Uhrzeigersinn) Abb. 30: Einbaulage E (Horizontal gegen den Uhrzeigersinn) PS2001-2405-0000 Version: 1.1...
-
Seite 38: Entsorgung
Entsorgung Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 1.1 PS2001-2405-0000... -
Seite 39: Anhang
Anhang Zubehör 6.1.1 Redundanz- und Puffermodule Stromversorgung Zubehör Redundanzmodul Puffermodul PS2001-2405-0000 PS9401-2420-0000 PS9011-2420-0001 PS9401-2420-0000 – Redundanzmodul Das PS9401-2420-0000 ist ein Redundanzmodul, das zum Aufbau von 1+1 und N+1-redundanten Systemen verwendet werden kann. Es verfügt über zwei Eingangskanäle, an die Stromversorgungen mit bis zu 12 A Ausgangsstrom angeschlossen werden können, und einen Ausgang, der... -
Seite 40: Usv-Komponente
• digitale Signale zur Kommunikation mit nicht-protokollfähigen Endgeräten • TwinCAT-SPS-Bausteine zur Abfrage des USV-Betriebs Eine Besonderheit der Beckhoff CU81xx-Geräte ist OCT (One Cable Technology) als Kommunikationstechnologie zwischen USV und Industrie-PC. Damit ist gemeint, dass die zwei Verbindungsleitungen (+24 V, 0 V) zwischen Industrie-PC und USV nicht nur zur Versorgung des Industrie-PCs, sondern auch zur bidirektionalen Datenübertragung verwendet werden. -
Seite 41: Zubehör Für Die Montage
Diese Halterung wird verwendet, um das Gerät auf einer ebenen Fläche oder Platte zu montieren, ohne eine DIN-Schiene zu verwenden. Die Halterung kann montiert werden, ohne die DIN-Schienen-Halterungen zu lösen. Abb. 31: Isometrische Ansicht, Einbaumaße Winkel für Wandmontage PS2001-2405-0000 Version: 1.1... -
Seite 42: Ausgabestände Der Dokumentation
- Kapitel „Parallelbetrieb für Redundanz“ ergänzt - Kapitel „Zubehör“ ergänzt - Kapitel „Konformitätserklärung und Zulassungen“ ergänzt - Kapitel „Entsorgung“ ergänzt - Strukturanpassungen - Erste Veröffentlichung - Ergänzungen, Korrekturen - Ergänzungen, Korrekturen - Ergänzungen, Korrekturen - Vorläufige Dokumentation für PS2001-2405-0000 Version: 1.1 PS2001-2405-0000... -
Seite 43: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... - Seite 45 Mehr Informationen: www.beckhoff.de/ps2001-2405-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
