- Seite 1 Dokumentation | DE PS3031-2420-0001 Stromversorgung 24 V DC, 20 A, 3 phasig 13.10.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Laden von Batterien ........................ 36 Serienschaltung .......................... 36 Parallelbetrieb zur Leistungserhöhung .................... 37 Induktive und kapazitive Lasten ...................... 37 4.10 Rückspeisende Lasten ........................ 38 4.11 Verwendung in einem dichten Gehäuse.................. 38 4.12 Einbaulagen............................. 38 5 Anhang .............................. 40 Zubehör ............................ 40 Ausgabestände der Dokumentation .................... 42 Support und Service ........................ 43 PS3031-2420-0001 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS3031-2420-0001...
-
Seite 5: Übersicht
Eingangsseitig besitzt das Gerät einen Weitbereichseingang, eine aktive Oberwellenkorrektur (PFC) und eine Einschaltstrombegrenzung. Die Stromversorgung PS3031-2420-0001 hat am Ausgang eine Extra Power mit einer maximalen Ausgangsleistung von 150% für 4 Sekunden und ist in der Lage mit einem kurzzeitigen Spitzenstrom Sicherungen präzise auszulösen. Eine DC OK LED, eine Überlast LED und ein potenzialfreier Relaiskontakt überwachen den Status der Ausgangsspannung. -
Seite 6: Vorwort
Vorwort Hinweise zur Dokumentation Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS3031-2420-0001 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
-
Seite 9: Terminologie Und Abkürzungen
Sofern nicht anders angegeben, sind AC 230 V-Parameter bei einer Netzfrequenz von 50 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. PS3031-2420-0001 Version: 1.0... -
Seite 10: Technische Daten, Montage, Verdrahtung
Bei 24 V, 20 A ohmsche Last mit einem zusätzlichen 20 mF-Kondensator, siehe Abb. Eingangsspannungs- bereich; Einschaltverhalten-Definitionen Überschwingen beim Einschalten Max. 500 mV 500 mV Siehe Abb. Eingangsspannungsbereich; Einschaltver- halten-Definitionen *) Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Version: 1.0 PS3031-2420-0001... - Seite 11 Technische Daten, Montage, Verdrahtung Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom PS3031-2420-0001 Version: 1.0...
-
Seite 12: Dc-Eingang
Technische Daten, Montage, Verdrahtung DC-Eingang Verwenden Sie das Netzteil nicht mit DC-Eingangsspannungen! Version: 1.0 PS3031-2420-0001... -
Seite 13: Einschaltstrom
10 A Spitze 10 A Spitze temperaturunabhängig Typ. 3 A Spitze 3 A Spitze Einschaltenergie Max. 1 A² s 1 A² s Einschaltverzögerung Typ. 270 ms 220 ms * Der Ladestrom der Entstörkondensatoren in den ersten Mikrosekunden nach dem Einschalten bleibt unberücksichtigt. Abb. 3: Typisches Einschaltverhalten bei Nennlast, 25°C Umgebungstemperatur PS3031-2420-0001 Version: 1.0... -
Seite 14: Ausgang
[} 31] zu finden. Wird die Stromversorgung länger mit Extra Power belastet als im Bonus-Zeit-Diagramm (siehe Abb. Bonuszeit zu Ausgangsleistung [} 15]) dargestellt, reduziert sich die maximale Ausgangsleistung automatisch auf 480 W. Der Entladestrom der Ausgangskondensatoren ist nicht berücksichtigt. Abb. 4: Ausgangsspannung zu Ausgangsstrom Version: 1.0 PS3031-2420-0001... - Seite 15 Technische Daten, Montage, Verdrahtung Abb. 5: Bonuszeit zu Ausgangsleistung; Extra Power Regenerationszeit Extra Power ist verfügbar, sobald der Strom eingeschaltet wird und nach dem Ende eines Ausgangskurzschlusses oder einer Ausgangsüberlastung. Abb. 6: Extra Power nach Einschaltmoment; Extra Power nach Kurzschluss oder Überlastung PS3031-2420-0001 Version: 1.0...
-
Seite 16: Netzausfall Überbrückungszeit
36 ms Bei 24 V, 10 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Typ.. 22 ms 22 ms Bei 24 V, 20 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Min. 18 ms 18 ms Bei 24 V, 20 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Abb. 7: Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen Version: 1.0 PS3031-2420-0001... -
Seite 17: Dc-Ok-Relaiskontakt
Ausgangsspannung 90% der eingestellten Spannung übersteigt. erneut Kontaktbelastbarkeit Maximal 60 Vdc 0,3 A, 30 Vdc 1 A, 30 Vac 0,5 A, ohmsche Last Min. zulässige Last: 1 mA bei 5 Vdc Isolationsspannung Siehe die Tabelle im Kapitel Spannungsfestigkeit [} 28] Abb. 8: Verhalten des DC-OK-Relaiskontakts PS3031-2420-0001 Version: 1.0... -
Seite 18: Wirkungsgrad Und Verluste
50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 9: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 10: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung Version: 1.0 PS3031-2420-0001... -
Seite 19: Lebenserwartung Und Mtbf
Die MTBF-Zahl ist eine statistische Darstellung der Ausfallwahrscheinlichkeit eines Geräts. Eine MTBF-Zahl von z. B. 1.000.000 h bedeutet, dass statistisch gesehen alle 100 Stunden ein Gerät ausfallen wird, wenn 10.000 Geräte im Feld installiert sind. Es kann jedoch nicht bestimmt werden, ob das ausgefallene Gerät 50.000 Stunden oder nur 100 Stunden gelaufen ist. PS3031-2420-0001 Version: 1.0... -
Seite 20: Anschlussklemmen Und Verdrahtung
Das Hintereinanderschalten (Durchschleifen von einem Stromversorgungsausgang zum nächsten) ist zulässig, solange der durch einen Anschlussstift fließende mittlere Ausgangsstrom 27 A nicht übersteigt. Bei einem höheren Strom verwenden Sie bitte eine separate Verteilerklemmleiste, wie in Abb. Verwendung von Verteilerklemmen gezeigt. Version: 1.0 PS3031-2420-0001... - Seite 21 Technische Daten, Montage, Verdrahtung Abb. 12: Hintereinanderschalten von Ausgängen; Verwendung von Verteilerklemmen PS3031-2420-0001 Version: 1.0...
-
Seite 22: Funktionsschaltbild
Technische Daten, Montage, Verdrahtung 3.10 Funktionsschaltbild Abb. 13: Funktionsschaltbild Version: 1.0 PS3031-2420-0001... -
Seite 23: Frontseite Und Bedienelemente

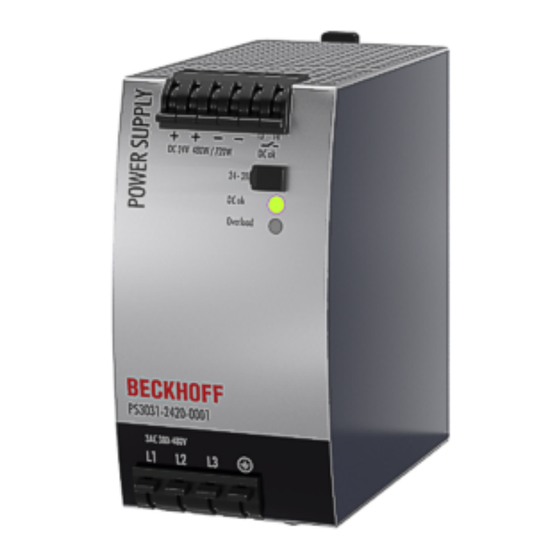

Technische Daten, Montage, Verdrahtung 3.11 Frontseite und Bedienelemente Abb. 14: Vorderseite PS3031-2420-0001 Eingangsklemmen (Schnellverbindungsfederzugklemmen) Bezeichnung (A) Beschreibung L1, L2, L3 Netzeingang L1, L2, L3 PE-Eingang (Schutzleiter) Ausgangsklemmen (Schnellverbindungsfederzugklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang... - Seite 24 An, wenn die Spannung an den Ausgangsklemmen >90% der eingestellten Ausgangsspannung be- trägt. LED-Anzeigen Overload-LED DC-OK LED DC-OK Kontakt Normaler Modus Geschlossen Während Extra Power Geschlossen Überlastung (V < 90%) Offen Kurzschluss am Ausgang Offen Temperatur-Abschaltung Offen Keine Eingangsleistung Offen Version: 1.0 PS3031-2420-0001...
-
Seite 25: Emv
Betrieb führen können. Einschränkungen gelten für Anwendungen im Wohnbereich, im Geschäfts- und Gewerbebereich sowie in Kleinbetrieben, bei denen lokale Gleichstromnetze gemäß EN 61000-6-3 beteiligt sind. Keine Einschränkungen für alle Arten von industriellen Anwendungen. Getestet mit Konstantstromlasten, nicht pulsierend PS3031-2420-0001 Version: 1.0... -
Seite 26: Umgebung
Lufttemperatur 2 cm unterhalb des Geräts. Kurven und Abbildungen für den Betrieb an nur 2 Phasen eines 3-Phasen-Systems finden Sie in Kapitel Betrieb an 2 Phasen [} 34]. Nicht unter Spannung setzen, solange Kondensation vorhanden ist Abb. 15: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe Version: 1.0 PS3031-2420-0001... -
Seite 27: Schutzfunktionen
Bei 3x 400 Vac, 50 Hz, TN-, TT-Netz / IT-Netz Typ. 0,62 mA / 1,31 mA Bei 3x 480 Vac, 60 Hz, TN-, TT-Netz / IT-Netz Max. 0,54 mA / 1,12 mA Bei 3x 440 Vac, 50 Hz, TN-, TT-Netz / IT-Netz Max. 0,78 mA / 1,62 mA Bei 3x 528 Vac, 50 Hz, TN-, TT-Netz / IT-Netz PS3031-2420-0001 Version: 1.0... -
Seite 28: Spannungsfestigkeit
Um die PELV-Anforderungen gemäß EN 60204-1 § 6.4.1 zu erfüllen, empfehlen wir, dass entweder der +- Pol, der -Pol oder jeder andere Teil des Ausgangskreises mit dem Schutzerdungssystem verbunden wird. Dies hilft, Situationen zu vermeiden, in denen eine Last unerwartet startet oder nicht abgeschaltet werden kann, wenn unbemerkte Erdschlüsse auftreten. Version: 1.0 PS3031-2420-0001... -
Seite 29: Konformitätserklärung Und Zulassungen
Technische Daten, Montage, Verdrahtung 3.17 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate, UL508 Applicable for US and Canada PS3031-2420-0001 Version: 1.0... -
Seite 30: Abmessungen Und Gewicht
Verwenden Sie 35 mm DIN-Schienen nach EN 60715 oder EN 50022 mit einer Höhe von 7,5 oder 15 mm. Gehäusewerkstoff Gehäuse: Aluminiumlegierung Abdeckung: verzinkter Stahl Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 8] Abb. 17: Vorder-/Seitenansicht PS3031-2420-0001, alle Angaben in mm Version: 1.0 PS3031-2420-0001... -
Seite 31: Anwendungshinweise
Abb. 18: Wiederholte Impulsbelastungen, Definitionen; Max. Einschaltdauer-Kurve Legende Grundlast (W) Impulsbelastung (über 100%) PEAK Dauer zwischen Impulsen (s) Impulsdauer (s) PEAK Berechnung: Tastverhältnis (DutyCycle) = T / (T PEAK PEAK = (T – (DutyCycle x T )) / DutyCycle PEAK PEAK PS3031-2420-0001 Version: 1.0... - Seite 32 )) / DutyCycle = (1 s – (0,37 x 1 s)) / 0,37 = 1,7 s PEAK PEAK Weitere Beispiele für die Impulslastverträglichkeit PEAK PEAK 720 W 480 W 1 s >25 s 720 W 0 W 1 s >1.3 s 600 W 240 W 1 s > 0.75 s 720 W 240 W 0.1 s >0.16 s 720 W 240 W 1 s >1.6 s 720 W 240 W 3 s >4.9 s Version: 1.0 PS3031-2420-0001...
-
Seite 33: Spitzenstromfähigkeit
Vorschriften und Anforderungen. In manchen Ländern können lokale Vorschriften gelten. Wenn eine externe Sicherung erforderlich ist oder verwendet wird, müssen Mindestanforderungen berücksichtigt werden, um Fehlauslösungen des Leitungsschutzschalters zu vermeiden. Es sollte ein Leitungsschutzschalter mit einem Mindestwert von 6 A mit B- oder 3 A mit C-Charakteristik verwendet werden. PS3031-2420-0001 Version: 1.0... -
Seite 34: Betrieb An Zwei Phasen Eines 3-Phasen-Systems
System nach UL 508 oder UL60950-1 zugelassen werden muss. Achten Sie darauf, dass sich EMV-Leistung, Netzausfall-Überbrückungszeit und Verluste von einem Dreiphasenbetrieb unterscheiden. Prüfen Sie daher die Eignung Ihrer individuellen Anwendung. Abb. 21: Bei Verwendung von nur 2 Phasen: Zulässiger Ausgangsstrom; Netzausfall-Überbrückungszeit Version: 1.0 PS3031-2420-0001... -
Seite 35: Ausgangsseitige Absicherung
54 m B-10A 4 m 6 m 7 m 13 m B-13A 3 m 5 m 6 m 11 m B-16A 1 m 1 m 1 m 2 m Vergessen Sie nicht, die Distanz zur Last (oder Leitungslänge) doppelt zu berücksichtigen, wenn Sie die gesamte Leitungslänge berechnen (Plus- und Minusleitung). PS3031-2420-0001 Version: 1.0... -
Seite 36: Laden Von Batterien
• Installieren Sie die Stromversorgungen nicht übereinander. • Verwenden Sie in Reihe geschaltete Stromversorgungen nur in der standardmäßigen Einbaulage (Anschlussklemmen an der Geräteunterseite). • Beachten Sie, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 23: Serienschaltung Version: 1.0 PS3031-2420-0001... -
Seite 37: Parallelbetrieb Zur Leistungserhöhung
• Beachten Sie, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 24: Parallelschaltung Induktive und kapazitive Lasten Das Gerät ist für die Versorgung aller Arten von Lasten ausgelegt, einschließlich kapazitiver und induktiver Lasten. PS3031-2420-0001 Version: 1.0... -
Seite 38: Rückspeisende Lasten
Umgebungstemperatur. Das Ausmaß der Reduzierung beeinflusst die Lebenserwartung der Stromversorgung. Daher finden Sie unten zwei verschiedene Derating-Kurven für den Dauerbetrieb: Kurve A1: Empfohlener Ausgangsstrom. Kurve A2: Max. zulässiger Ausgangsstrom (ergibt etwa die Hälfte der Lebenserwartung von A1). Version: 1.0 PS3031-2420-0001... - Seite 39 Anwendungshinweise Abb. 25: Einbaulage A (Standard-Einbaulage) Abb. 26: Einbaulage B (Auf dem Kopf stehend) Abb. 27: Einbaulage C (Tischmontage) Abb. 28: Einbaulage D (Horizontal im Uhrzeigersinn) Abb. 29: Einbaulage E (Horizontal gegen den Uhrzeigersinn) PS3031-2420-0001 Version: 1.0...
-
Seite 40: Anhang
Zubehör Stromversorgung Zubehör Wandmontage Seitliche Montage PS3031-2420-0001 ZS5301-0001 ZS5301-0007 ZS5301-0001 – Winkel für die Wandmontage Diese Halterung wird verwendet, um die Geräte ohne Verwendung einer DIN-Schiene an einer Wand oder einer Schalttafel zu montieren. Die beiden Aluminiumhalterungen und der schwarze Kunststoffgleiter der Stromversorgung müssen abgenommen werden, damit die Stahlhalterungen montiert werden können. - Seite 41 Anhang Abb. 32: Einbaumaße Winkel für seitliche Montage PS3031-2420-0001 Version: 1.0...
-
Seite 42: Ausgabestände Der Dokumentation
Anhang Ausgabestände der Dokumentation Version Kommentar - 1. Veröffentlichung - Korrekturen & Ergänzungen - Korrekturen - Update Einleitung - Kapitel „EMV“ und „Konformitätserklärung und Zulassungen eingefügt - Vorläufige Dokumentation für PS3031-2420-0001 Version: 1.0 PS3031-2420-0001... -
