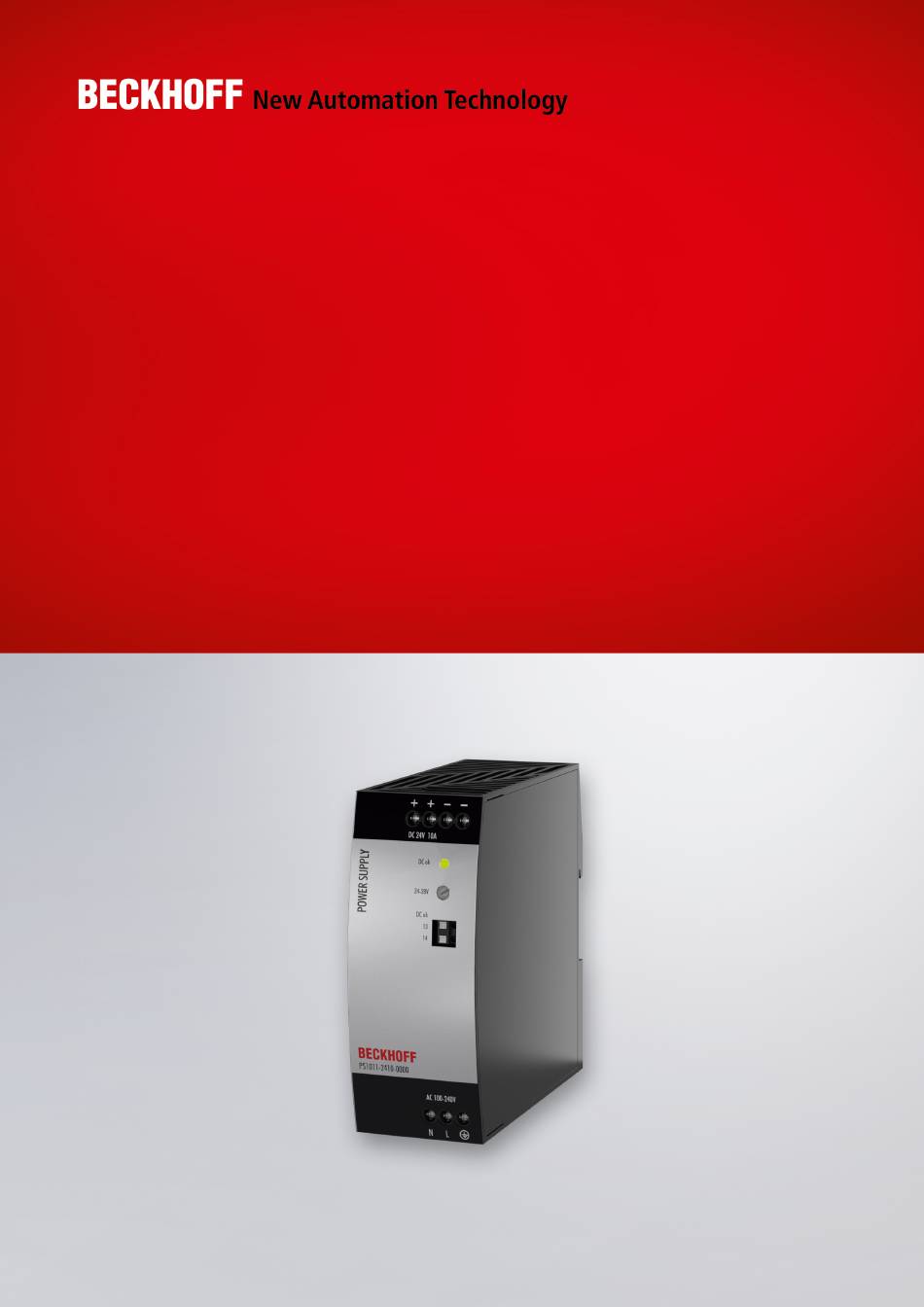

- Seite 1 Dokumentation | DE PS1011-2410-0000 Stromversorgung 24 V DC, 10 A, 1 phasig 27.10.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Externe Eingangsabsicherung...................... 28 Parallelbetrieb zur Leistungserhöhung .................... 28 Serienschaltung .......................... 29 Induktive und kapazitive Lasten ...................... 29 Laden von Batterien ........................ 29 Betrieb an zwei Phasen ........................ 30 Verwendung in einem dichten Gehäuse.................. 30 5 Anhang .............................. 31 Ausgabestände der Dokumentation .................... 31 Support und Service ........................ 32 PS1011-2410-0000 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS1011-2410-0000...
-
Seite 5: Übersicht
• Wirkungsgrad bis zu 95,2% • Volle Leistung zwischen -25°C und +55°C • DC-OK-Relais-Kontakt Die Stromversorgung PS1011-2410-0000 ist eine 1-phasige 24 V Stromversorgung mit einem Ausgangsstrom von 10A und einer Ausgangsleistung von 240W. Eingangsseitig besitzt das Gerät einen Weitbereichseingang, eine aktive Oberwellenkorrektur (PFC) und eine Einschaltstrombegrenzung. -
Seite 6: Vorwort
Vorwort Hinweise zur Dokumentation Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 7: Terminologie Und Abkürzungen
Netzfrequenz von 50 Hz gültig. AC 120 V-Parameter sind für eine Netzfrequenz von 60 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. PS1011-2410-0000 Version: 1.0... -
Seite 8: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 9 Vorwort Sicherheitshinweise und Installationsanforderungen PS1011-2410-0000 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
-
Seite 10: Technische Daten, Montage, Verdrahtung
Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. Der Crest-Faktor (Scheitelfaktor) ist das mathematische Verhältnis des Spitzenwerts zum Effektivwert der Eingangsstromwellenform. Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom Version: 1.0 PS1011-2410-0000... -
Seite 11: Dc-Eingang
Technische Daten, Montage, Verdrahtung DC-Eingang Betreiben Sie diese Stromversorgung nicht mit DC-Eingangsspannung! PS1011-2410-0000 Version: 1.0... -
Seite 12: Einschaltstrom
Bei +40°C, Kaltstart spitze spitze spitze Einschaltenergie Max. 0,2A²s 0,3A²s 1A²s Bei +40°C, Kaltstart Der Ladestrom der Entstörkondensatoren in den ersten Mikrosekunden nach dem Einschalten bleibt unberücksichtigt. Abb. 3: Eingangs-Einschaltstromstoß, typisches Verhalten, 230Vac Eingang, 24V/10A Ausgang, 25°C Umgebungstemperatur Version: 1.0 PS1011-2410-0000... -
Seite 13: Ausgang
Dies ist die maximale Ausgangsspannung, die in der Endstellung des Potentiometers im Uhrzeigersinn aufgrund von Toleranzen auf- treten kann. Es ist kein garantierter Wert, der erreicht werden kann. Ein typischer Wert sind 28,5V. Abb. 4: Ausgangsspannung zu Ausgangsstrom, typ.; Kurzschluss am Ausgang, Hiccup-Modus PS1011-2410-0000 Version: 1.0... -
Seite 14: Netzausfall-Überbrückungszeit
Bei 24V, 5A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Typ. 32ms 32ms 32ms Bei 24V, 10A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Min. 26ms 26ms 26ms Bei 24V, 10A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Abb. 5: Netzausfall-Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen Version: 1.0 PS1011-2410-0000... -
Seite 15: Dc-Ok-Relaiskontakt
Der Kontakt öffnet Sobald die Ausgangsspannung 21,7V unterschreitet. Kontaktbelastbarkeit Maximal 60Vdc 0,3A, 30Vdc 1A, 30Vac 0,5A, ohmsche Last Min. zulässige Last: 1mA bei 5Vdc Isolationsspannung Siehe die Tabelle für die Spannungsfestigkeit im Kapitel Sicherheitsmerkmale [} 23] Abb. 6: Verhalten des DC-OK-Relaiskontakts PS1011-2410-0000 Version: 1.0... -
Seite 16: Wirkungsgrad Und Verluste
Belastung der Stromversorgung von 25% der Nennlast für 25% der Zeit, 50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 7: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 8: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung Version: 1.0 PS1011-2410-0000... -
Seite 17: Lebenserwartung Und Mtbf
Bei 24V, 10A und 40°C; Ground Benign GB40 217F 441.000h 471.000h 508.000h Bei 24V, 10A und 25°C; Ground Benign GB25 72.000h 78.000h 85.000h Bei 24V, 10A und 40°C; Ground Fixed GF40 94.000h 101.000h 111.000h Bei 24V, 10A und 25°C; Ground Fixed GF25 PS1011-2410-0000 Version: 1.0... -
Seite 18: Anschlussklemmen Und Verdrahtung
• Nationale Installationsvorschriften und Installationsbestimmungen beachten! • Achten Sie darauf, dass alle Litzen eines Litzendrahtes in den Klemmanschluss gelangen! • Verwenden Sie das Gerät nicht ohne PE-Anschluss. • Nicht benutzte Klemmenräume sollten sicher festgezogen werden. • Aderendhülsen sind zulässig. Version: 1.0 PS1011-2410-0000... -
Seite 19: Funktionsschaltbild
Technische Daten, Montage, Verdrahtung 3.10 Funktionsschaltbild Abb. 9: Funktionsschaltbild PS1011-2410-0000 Version: 1.0... -
Seite 20: Frontseite Und Bedienelemente
Technische Daten, Montage, Verdrahtung 3.11 Frontseite und Bedienelemente Abb. 10: Vorderseite PS1011-2410-0000 Eingangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L Schutzleiter PE Ausgangsklemmen (Schraubklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang Potentiometer für die Ausgangsspannung... -
Seite 21: Emv
Gerät muss jede empfangene Störung tolerieren, auch Störungen, die zu einem unerwünschten Betrieb führen können. nur zur Information, nicht obligatorisch für EN 61000-6-3 Schaltfrequenzen PFC-Wandler 60kHz bis 140kHz Eingangsspannung und Ausgangslast abhängig Hauptwandler 65kHz bis 150kHz Ausgangsspannung und Ausgangslast abhängig PS1011-2410-0000 Version: 1.0... -
Seite 22: Umgebung
Lufttemperatur 2cm unterhalb des Geräts. Nicht unter Spannung setzen, solange Kondensation vorhanden ist Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15mm und einer Dicke von 1,3mm und Standard-Einbaulage. Abb. 11: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe Version: 1.0 PS1011-2410-0000... -
Seite 23: Schutzfunktionen Und Sicherheitsmerkmale
Bei 230Vac, 50Hz, TN-, TT-Netz / IT-Netz max. 0,37mA / 0,94mA Bei 110Vac, 50Hz, TN-, TT-Netz / IT-Netz max. 0,54mA / 1,33mA Bei 132Vac, 60Hz, TN-, TT-Netz / IT-Netz max. 0,88mA / 2,18mA Bei 264Vac, 50Hz, TN-, TT-Netz / IT-Netz PS1011-2410-0000 Version: 1.0... -
Seite 24: Spannungsfestigkeit
DC-OK und dem Ausgang nicht überschritten wird (Spalte D). Wir empfehlen, DC-OK-Pins und die Ausgangspins bei der Durchführung des Tests miteinander zu verbinden. Typprüfung 2500Vac 3000Vac 1000Vac 500Vac Stückprüfung 2500Vac 2500Vac 500Vac 500Vac Feldprüfung 2000Vac 2000Vac 500Vac 500Vac Einstellung des Abschaltstroms > 15mA > 15mA > 20mA > 1mA Version: 1.0 PS1011-2410-0000... -
Seite 25: Konformitätserklärung Und Zulassungen
Technische Daten, Montage, Verdrahtung 3.16 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate: UL 61010-1/2-201 Applicable for US and Canada PS1011-2410-0000 Version: 1.0... -
Seite 26: Abmessungen Und Gewicht
Verwenden Sie 35 mm DIN-Schienen nach EN 60715 oder EN 50022 mit einer Höhe von 7,5 oder 15mm. Gewicht 540g Kunststoffmaterial des Flammenhemmendes Polycarbonat (PC) - UL94-V0 Gehäuses Vicat-Erweichungstemperatur spezifiziert mit 149°C nach ASTM D1525 Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9] Abb. 13: Vorder-/Seitenansicht PS2001-2410-0000 Version: 1.0 PS1011-2410-0000... -
Seite 27: Anwendungshinweise
50A Spitzenlast (ohmsche Last) für 5ms Ausgangsspannungseinbrüche von 24V bis 3.7V Spitzenstrom-Spannungseinbrüche Typisch von 24V auf 14,9V Bei 20A für 50ms, ohmsche Last Typisch von 24V auf 7,1V Bei 50A für 2ms, ohmsche Last Typisch von 24V auf 3,7V Bei 50A für 5ms, ohmsche Last PS1011-2410-0000 Version: 1.0... -
Seite 28: Rückspeisende Lasten
Wenn eine externe Sicherung erforderlich ist oder verwendet wird, müssen Mindestanforderungen berücksichtigt werden, um Fehlauslösungen des Leitungsschutzschalters zu vermeiden. Es sollte ein Leitungsschutzschalter mit einem Mindestwert von 10A B- oder 6A C-Charakteristik verwendet werden. Parallelbetrieb zur Leistungserhöhung Keine Geräte für höhere Ausgangsströme parallel schalten. Version: 1.0 PS1011-2410-0000... -
Seite 29: Serienschaltung
Doppelschichtkondensatoren oder „UltraCaps“) mit einer Kapazität von mehr als 2,0F mit dem Ausgang verbunden sind, lädt das Gerät den Kondensator ggf. im Hiccup-Modus (siehe Kapitel Ausgang [} 13]). Laden von Batterien Verwenden Sie die Stromversorgung nicht zum Laden von Batterien. PS1011-2410-0000 Version: 1.0... -
Seite 30: Betrieb An Zwei Phasen
Schutzart IP66 PK Schutzart IP66 PK 9519 100, Kunststoff 9519 100, Kunststoff Eingangsspannung 230Vac 230Vac Last 24V, 8A; (=80%) 24V, 10A; (=100%) Temperatur im 43,7°C 48,6°C Inneren des Gehäuses Temperatur 24,9°C 24,9°C außerhalb des Gehäuses Temperaturanstieg 18,8K 23,7K Version: 1.0 PS1011-2410-0000... -
Seite 31: Anhang
Anhang Anhang Ausgabestände der Dokumentation Version Kommentar - 1. Veröffentlichung - Ergänzungen & Korrekturen - Vorläufige Dokumentation für PS1011-2410-0000 PS1011-2410-0000 Version: 1.0... -
Seite 32: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.com/german/beckhoff/world.htm... - Seite 34 Mehr Informationen: www.beckhoff.de/ps1011-2410-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
