Beckhoff PS1011-2420-0000 Dokumentation

Beckhoff PS1011-2420-0000 Dokumentation

Stromversorgung 24 v dc, 20 a, 1 phasig

Werbung

Dokumentation | DE

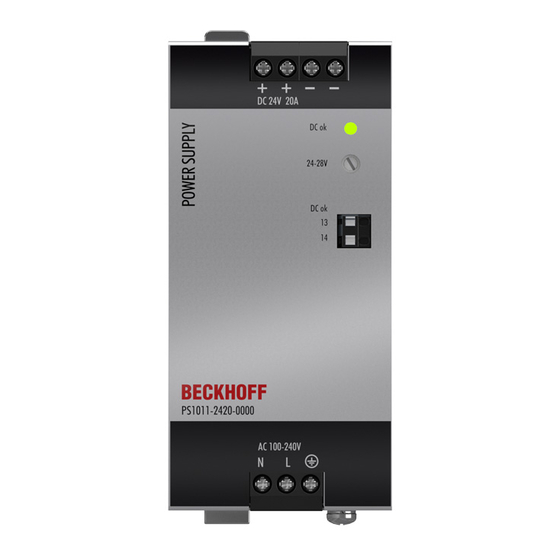

PS1011-2420-0000
Stromversorgung 24 V DC, 20 A, 1 phasig
27.10.2020 | Version: 1.0

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beckhoff PS1011-2420-0000

  • Seite 1 Dokumentation | DE PS1011-2420-0000 Stromversorgung 24 V DC, 20 A, 1 phasig 27.10.2020 | Version: 1.0...
  • Seite 3: Inhaltsverzeichnis

    3.18 Abmessungen und Gewicht...................... 27 4 Anwendungshinweise .......................... 28 Laden von Batterien ........................ 28 Serienschaltung .......................... 28 Parallelbetrieb zur Leistungserhöhung .................... 29 Betrieb an zwei Phasen ........................ 29 Verwendung in einem dichten Gehäuse.................. 30 5 Anhang .............................. 31 Ausgabestände der Dokumentation .................... 31 Support und Service ........................ 32 PS1011-2420-0000 Version: 1.0...
  • Seite 4 Inhaltsverzeichnis Version: 1.0 PS1011-2420-0000...
  • Seite 5: Übersicht

    • Sicherer Hiccup-Überlastmodus • Volle Leistung zwischen -25°C und +55°C • DC-OK-Relais-Kontakt Die Stromversorgung PS1011-2420-0000 ist eine 1-phasige 24 V Stromversorgung mit einem Ausgangsstrom von 20A und einer Ausgangsleistung von 480W. Eingangsseitig besitzt das Gerät einen Weitbereichseingang, eine aktive Oberwellenkorrektur (PFC) und eine Einschaltstrombegrenzung.
  • Seite 6: Vorwort

    Vorwort Hinweise zur Dokumentation Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
  • Seite 7: Terminologie Und Abkürzungen

    Netzfrequenz von 50 Hz gültig. AC 120 V-Parameter sind für eine Netzfrequenz von 60 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. PS1011-2420-0000 Version: 1.0...
  • Seite 8: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
  • Seite 9 Vorwort Sicherheitshinweise und Installationsanforderungen PS1011-2420-0000 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
  • Seite 10 • Die maximale Umgebungslufttemperatur beträgt +70°C (+158°F). Die Betriebstemperatur ent- spricht der Umgebungs- oder Umgebungslufttemperatur und ist 2 cm unter dem Gerät definiert. • Das Gerät ist für den Betrieb in Bereichen zwischen 5% und 95% relativer Luftfeuchtigkeit aus- gelegt. Version: 1.0 PS1011-2420-0000...
  • Seite 11: Technische Daten, Montage, Verdrahtung

    Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. Der Crest-Faktor (Scheitelfaktor) ist das mathematische Verhältnis des Spitzenwerts zum Effektivwert der Eingangsstromwellenform. Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom PS1011-2420-0000 Version: 1.0...
  • Seite 12: Dc-Eingang

    Technische Daten, Montage, Verdrahtung DC-Eingang Betreiben Sie diese Stromversorgung nicht mit DC-Eingangsspannung! Version: 1.0 PS1011-2420-0000...
  • Seite 13: Einschaltstrom

    Bei +25°C, Kaltstart spitze spitze spitze Typ.. 13A Bei +40°C, Kaltstart spitze spitze spitze Einschaltenergie Max. 3A²s 3A²s 3A²s Bei +40°C, Kaltstart Abb. 3: Einschaltverhalten bei Nennlast, typ., 120Vac@25°C; Zoom Einschaltstromstoß Abb. 4: Einschaltverhalten bei Nennlast, typ., 230Vac@25°C; Zoom Einschaltstromstoß PS1011-2420-0000 Version: 1.0...
  • Seite 14: Ausgang

    2-5s. Danach wird der Ausgang für ca. 7s abgeschaltet, bevor automatisch ein neuer Startversuch mit einer Dauer von 1s durchgeführt wird. Dieser Zyklus wird so lange wiederholt, wie die Überlast besteht. Wenn die Überlast beseitigt ist, arbeitet das Gerät normal. Abb. 5: Ausgangsspannung zu Ausgangsstrom, typ.; Kurzschluss am Ausgang. Version: 1.0 PS1011-2420-0000...
  • Seite 15: Netzausfall-Überbrückungszeit

    Bei 24V, 10A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Typ. 27ms 27ms 27ms Bei 24V, 20A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Min. 22ms 22ms 22ms Bei 24V, 20A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Abb. 6: Netzausfall-Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen PS1011-2420-0000 Version: 1.0...
  • Seite 16: Dc-Ok-Relaiskontakt

    Sobald die Ausgangsspannung 22V unterschreitet. Schalthysterese 0,3 V typ. Kontaktbelastbarkeit Maximal 60Vdc 0,3A, 30Vdc 1A, 30Vac 0,5A, ohmsche Last Min. zulässige Last: 1mA bei 5Vdc Isolationsspannung Siehe die Tabelle für die Spannungsfestigkeit im Kapitel Sicherheitsmerkmale [} 24] Abb. 7: Verhalten des DC-OK-Relaiskontakts Version: 1.0 PS1011-2420-0000...
  • Seite 17: Wirkungsgrad Und Verluste

    Belastung der Stromversorgung von 25% der Nennlast für 25% der Zeit, 50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 8: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 9: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung PS1011-2420-0000 Version: 1.0...
  • Seite 18: Funktionsschaltbild

    Technische Daten, Montage, Verdrahtung Funktionsschaltbild Abb. 10: Funktionsschaltbild Version: 1.0 PS1011-2420-0000...
  • Seite 19: Frontseite Und Bedienelemente

    Technische Daten, Montage, Verdrahtung Frontseite und Bedienelemente Abb. 11: Vorderseite PS1011-2420-0000 Eingangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L Schutzleiter PE Ausgangsklemmen (Schraubklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang Potentiometer für die Ausgangsspannung...
  • Seite 20: Anschlussklemmen Und Verdrahtung

    AWG 24-16 a* AWG 20-10 (d<2.8mm) a* AWG 20-10 a*: AWG 24-16 (d<2.8mm) (d<1.6mm) Abisolierlänge 7mm / 0.28inch 7mm / 0.28inch 7mm / 0.28inch e* = eindrähtig, Draht massiv f* = feindrähtig, Litze a* = mit Aderendhülse Version: 1.0 PS1011-2420-0000...
  • Seite 21: Lebenserwartung

    Bei 24V, 20A und 40°C; Ground Benign GB40 217F 368.000h 370.000h 386.000h Bei 24V, 20A und 25°C; Ground Benign GB25 59.000h 59.000h 63.000h Bei 24V, 20A und 40°C; Ground Fixed GF40 76.000h 76.000h 80.000h Bei 24V, 20A und 25°C; Ground Fixed GF25 PS1011-2420-0000 Version: 1.0...
  • Seite 22: Emv

    Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) die- ses Gerät muss jede empfangene Störung tolerieren, auch Störungen, die zu einem unerwünschten Betrieb führen können. Schaltfrequenzen PFC-Wandler 80kHz bis 130kHz Eingangsspannung und Ausgangslast abhängig Hauptwandler 75kHz bis 180kHz Ausgangsspannung und Ausgangslast abhängig Hilfswandler 60kHz Festfrequenz Version: 1.0 PS1011-2420-0000...
  • Seite 23: Umgebung

    Stromgrenzen zu bleiben, damit das Gerät nicht überlastet wird. Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15mm und einer Dicke von 1,3mm und Standard-Einbaulage. Abb. 12: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe PS1011-2420-0000 Version: 1.0...
  • Seite 24: Schutzfunktionen Und Sicherheitsmerkmale

    Bei 230Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 0,15mA / 0,38mA Bei 110Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 0,21mA / 0,56mA Bei 132Vac, 60Hz, TN-, TT-Netz / IT-Netz Max. 0,35mA / 0,91mA Bei 264Vac, 50Hz, TN-, TT-Netz / IT-Netz Version: 1.0 PS1011-2420-0000...
  • Seite 25: Spannungsfestigkeit

    DC-OK und dem Ausgang nicht überschritten wird (Spalte D). Wir empfehlen, DC-OK-Pins und die Ausgangspins bei der Durchführung des Tests miteinander zu verbinden. Typprüfung 2500Vac 3000Vac 500Vac 500Vac Stückprüfung 2500Vac 2500Vac 500Vac 500Vac Feldprüfung 2000Vac 2000Vac 500Vac 500Vac Einstellung des Abschaltstroms > 10mA > 10mA > 20mA > 1mA PS1011-2420-0000 Version: 1.0...
  • Seite 26: Konformitätserklärung Und Zulassungen

    Technische Daten, Montage, Verdrahtung 3.17 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate: UL 61010-1/2-201 Applicable for US and Canada Version: 1.0 PS1011-2420-0000...
  • Seite 27: Abmessungen Und Gewicht

    Höhe von 7,5 oder 15mm. Gewicht 810g Gehäusewerkstoff Gehäuse: Aluminium-Legierung Abdeckung: verzinkter Stahl Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 10] Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser von mehr als 4,5 mm. Abb. 14: Vorder-/Seitenansicht PS2001-2410-0000, alle Angaben in mm PS1011-2420-0000 Version: 1.0...
  • Seite 28: Anwendungshinweise

    Sie es, die Stromversorgungen übereinander zu installieren. Verwenden Sie Stromversorgungen nicht in Reihe in einer anderen als der Standardmontageausrichtung. Denken Sie daran, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 15: Serienschaltung Version: 1.0 PS1011-2420-0000...
  • Seite 29: Parallelbetrieb Zur Leistungserhöhung

    Phase-zu-Phase-Verbindung ist zulässig, solange die Versorgungsspannung unter 240V+10% liegt. Abb. 16: Betrieb an 2 Phasen Stellen Sie sicher, dass der Leiter, der mit der N-Anschlussklemme verbunden ist, entsprechend abgesichert ist. Die maximal zulässige Spannung zwischen einer Phase und dem PE muss unter 300Vac liegen. PS1011-2420-0000 Version: 1.0...
  • Seite 30: Verwendung In Einem Dichten Gehäuse

    Schutzart IP66 PK Schutzart IP66 PK 9516 100, Kunststoff 9516 100, Kunststoff Eingangsspannung 230Vac 230Vac Last 24V, 16A; (=80%) 24V, 20A; (=100%) Temperatur im 48,3°C 55,3°C Inneren des Gehäuses Temperatur 21,0°C 21,0°C außerhalb des Gehäuses Temperaturanstieg 27,3K 34,3K Version: 1.0 PS1011-2420-0000...
  • Seite 31: Anhang

    Anhang Anhang Ausgabestände der Dokumentation Version Kommentar - Erste Veröffentlichung - Ergänzungen und Korrekturen - Vorläufige Dokumentation für PS1011-2420-0000 PS1011-2420-0000 Version: 1.0...
  • Seite 32: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.com/german/beckhoff/world.htm...
  • Seite 34 Mehr Informationen: www.beckhoff.de/ps1011-2420-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
