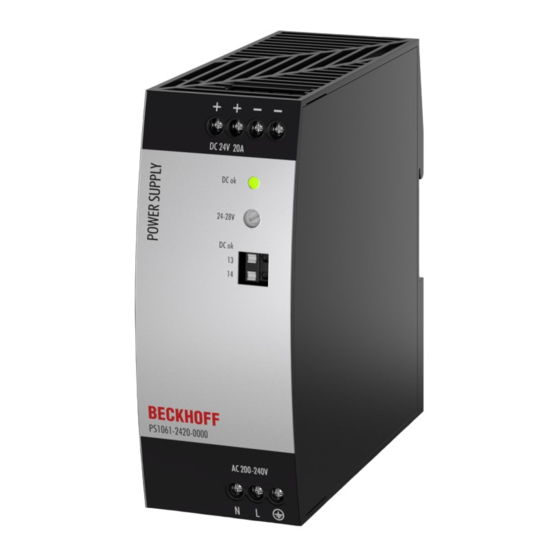

Beckhoff PS1061-2420-0000 Dokumentation
Stromversorgung 24 v dc, 20 a, 1 phasig, ac 200-240 v
Verwandte Anleitungen für Beckhoff PS1061-2420-0000
Inhaltszusammenfassung für Beckhoff PS1061-2420-0000

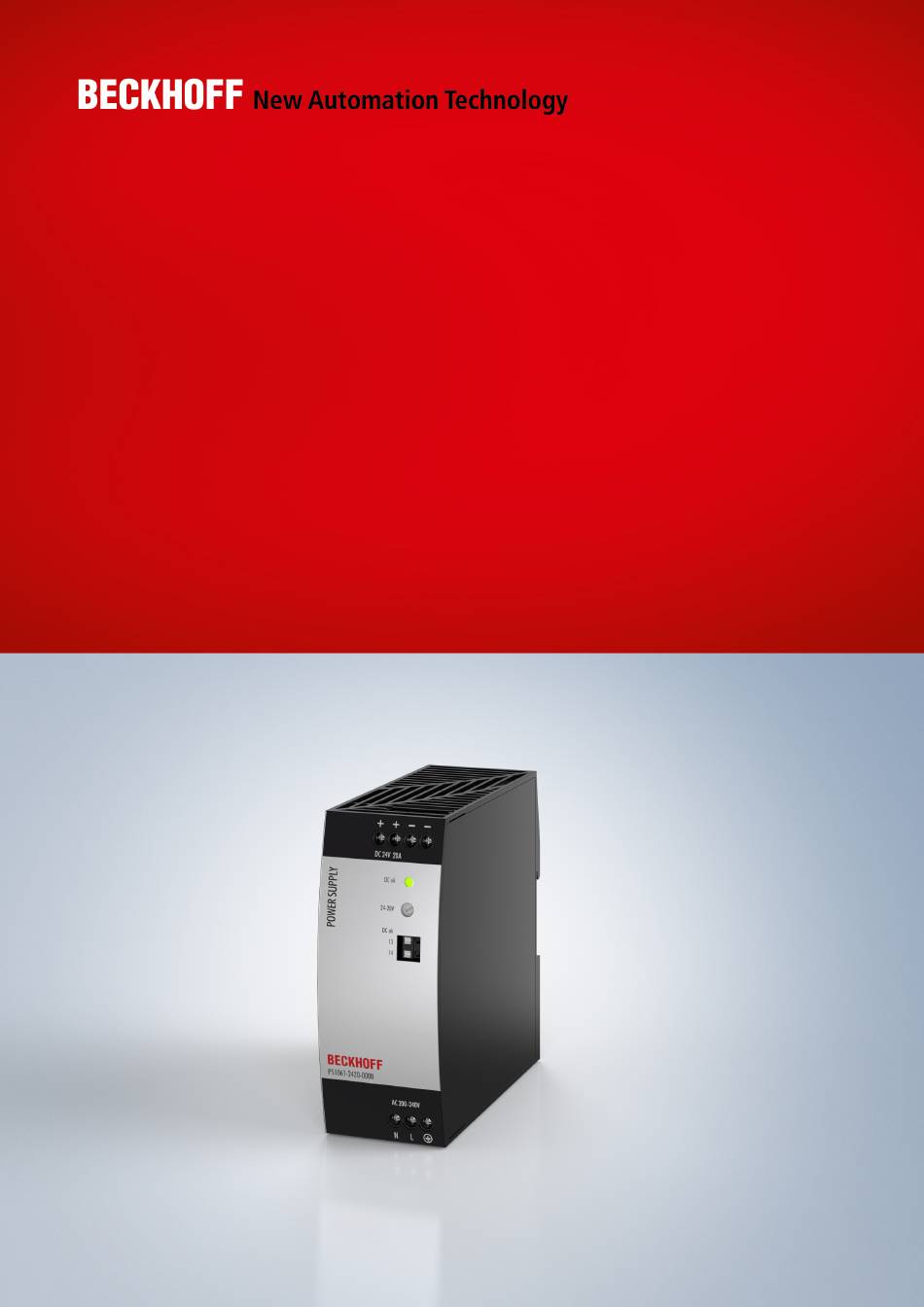

- Seite 1 Dokumentation | DE PS1061-2420-0000 Stromversorgung 24 V DC, 20 A, 1 phasig, AC 200-240 V 16.06.2021 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
4 Anwendungshinweise .......................... 27 Laden von Batterien ........................ 27 Serienschaltung .......................... 27 Parallelbetrieb zur Leistungserhöhung .................... 28 Parallelbetrieb für 1+1-Redundanz.................... 28 Betrieb an zwei Phasen ........................ 29 Verwendung in einem dichten Gehäuse.................. 30 5 Anhang .............................. 31 Zubehör ............................ 31 Ausgabestände der Dokumentation .................... 33 Support und Service ........................ 34 PS1061-2420-0000 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS1061-2420-0000...
-
Seite 5: Übersicht
Übersicht Übersicht PS1061-2420-0000 | Stromversorgung 24 V, 20 A, 480 W, 1 phasig • AC 200-240 V Eingang • Aktive Oberwellenkorrektur PFC • Breite nur 49 mm • Wirkungsgrad 95,7 % • Volle Leistung zwischen -25°C und +55°C • Einschließlich DC-OK-Relais-Kontakt Die Stromversorgung PS1061-2420-0000 ist eine 1-phasige 24 V Stromversorgung mit einem Ausgangsstrom von 20 A und einer Ausgangsleistung von 480 W. -
Seite 6: Vorwort
, XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und... -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS1061-2420-0000 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
- Seite 9 10 A B- oder 6 A C-Charakteristik, um eine Fehlauslösung des Leistungsschal- ters zu vermeiden. • Das Gerät ist als Betriebsmittel der "Schutzklasse" I gemäß IEC 61140 ausgelegt. ð Verwenden Sie das Gerät nicht ohne ordnungsgemäßen PE (Protective Earth)-Anschluss! PS1061-2420-0000 Version: 1.0...
- Seite 10 • Das Gerät ist geeignet für die Versorgung aus TN-, TT- oder IT-Netzen. Die Dauerspannung zwi- schen der Eingangsklemme und dem PE-Potential darf 300 Vac nicht überschreiten. • Das Gerät ist für Höhen bis zu 5000 m ausgelegt. Über 2000 m ist eine Reduzierung des Aus- gangsstroms erforderlich. Version: 1.0 PS1061-2420-0000...
-
Seite 11: Terminologie Und Abkürzungen
Sofern nicht anders angegeben, sind AC 230 V-Parameter bei einer Netzfrequenz von 50 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. PS1061-2420-0000 Version: 1.0... -
Seite 12: Technische Daten, Montage, Verdrahtung
*) Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. **) Der Spitzenwertfaktor ist das mathematische Verhältnis des Spitzenwerts zum Effektivwert der Eingangsstromwellenform. Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom Version: 1.0 PS1061-2420-0000... -
Seite 13: Dc-Eingang
AC 230 V Einschaltstrom Max. 32 A Bei +40°C, Kaltstart spitze Typ. 26 A Bei +40°C, Kaltstart spitze Typ. 16 A Bei +25°C, Kaltstart spitze Einschaltenergie Max. 2.1 A Bei +40°C, Kaltstart Abb. 3: Eingangs-Einschaltstromstoß, typisches Verhalten 230 Vac Eingang, 24 V 20 A Ausgang, 25°C Umgebungstemperatur PS1061-2420-0000 Version: 1.0... -
Seite 14: Ausgang
Dies ist die maximale Ausgangsspannung, die in der Endstellung des Potentiometers im Uhrzeigersinn aufgrund von Toleranzen auf- treten kann. Es ist kein garantierter Wert, der erreicht werden kann. Lineares Derating zwischen +55°C und 70°C Umgebungstemperatur Abb. 4: Ausgangsspannung zu Ausgangsstrom, typ.; Intermittierender Betrieb, Kurzschluss am Ausgang Version: 1.0 PS1061-2420-0000... -
Seite 15: Netzausfall Überbrückungszeit
Eingangsspannung Min. 55 ms Bei 24 V, 10 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Typ. 30 ms Bei 24 V, 20 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Min. 23 ms Bei 24 V, 20 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Abb. 5: Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen PS1061-2420-0000 Version: 1.0... -
Seite 16: Dc-Ok-Relaiskontakt
Ausgangsspannung unter 22 V fällt. Schalt-Hysterese typ. 0,25 V Kontaktbelastbarkeit maximal 60 Vdc 0,3 A, 30 Vdc 1 A, 30 Vac 0,5 A, ohmsche Last min. zulässige Last: 1 mA bei 5 Vdc Isolationsspannung siehe die Tabelle im Kapitel Spannungsfestigkeit [} 24] Abb. 6: Verhalten des DC-OK-Relaiskontakts Version: 1.0 PS1061-2420-0000... -
Seite 17: Wirkungsgrad Und Verluste
25% der Nennlast für 25% der Zeit, 50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 7: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom PS1061-2420-0000 Version: 1.0... -
Seite 18: Lebenserwartung
Die MTBF-Zahl ist eine statistische Darstellung der Ausfallwahrscheinlichkeit eines Geräts. Eine MTBF-Zahl von z. B. 1.000.000 h bedeutet, dass statistisch gesehen alle 100 Stunden ein Gerät ausfallen wird, wenn 10.000 Geräte im Feld installiert sind. Es kann jedoch nicht bestimmt werden, ob das ausgefallene Gerät 50.000 Stunden oder nur 100 Stunden gelaufen ist. Version: 1.0 PS1061-2420-0000... -
Seite 19: Anschlussklemmen Und Verdrahtung
• Beachten Sie die nationalen Installationsvorschriften und Regelungen! • Verwenden Sie das Gerät nicht ohne PE-Anschluss. • Stellen Sie sicher, dass alle Einzeldrähte einer Litze in der Anschlussklemme stecken! • Unbenutzte Klemmen sollten fest angezogen sein. • Aderendhülsen sind erlaubt. 3.10 Funktionsschaltbild Abb. 8: Funktionsschaltbild PS1061-2420-0000 Version: 1.0... -
Seite 20: Frontseite Und Bedienelemente
Technische Daten, Montage, Verdrahtung 3.11 Frontseite und Bedienelemente Abb. 9: Vorderseite PS1061-2420-0000 Eingangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L PE-Eingang (Schutzleiter) Ausgangsklemmen (Schraubklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang Potentiometer für die Ausgangsspannung... -
Seite 21: Emv
0 A und 20 A Last Erfüllt für Geräte der Klasse C zwischen 7 A und 20 A Last Spannungsschwankungen, EN 61000-3-3 Erfüllt, getestet mit Flicker Konstantstromlasten, nicht pulsierend Schaltfrequenzen PFC-Wandler 40 kHz bis 120 kHz Eingangsspannungs- und Ausgangslastabhängig Hauptwandler 80 kHz bis 140 kHz Ausgangsspannungs- und Ausgangslastabhängig PS1061-2420-0000 Version: 1.0... -
Seite 22: Umgebung
Lufttemperatur 2 cm unterhalb des Geräts. Nicht unter Spannung setzen, solange Kondensation vorhanden ist! Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15 mm und einer Dicke von 1,3 mm und Standard-Einbaulage. Abb. 10: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe Version: 1.0 PS1061-2420-0000... -
Seite 23: Schutzfunktionen Und Sicherheitsmerkmale
Im Auslieferungszustand zwischen Ausgang und DC-OK-Kontakten, gemessen mit 500 Vdc Schutzklasse Nach IEC 61140 PE- (Schutzleiter-) Anschluss erforderlich Berührungsstrom (Ableitstrom) Typ. 0,33 mA / 0,69 mA Bei 230 Vac, 50 Hz, TN-, TT-Netz / IT-Netz Max. 0,43 mA / 0,89 mA Bei 264 Vac, 50 Hz, TN-, TT-Netz / IT-Netz PS1061-2420-0000 Version: 1.0... -
Seite 24: Spannungsfestigkeit
Erdschluss auftritt. Abb. 11: Spannungsfestigkeit Typprüfung 60 s 2500 Vac 3000 Vac 500 Vac 500 Vac Stückprüfung 5 s 2500 Vac 2500 Vac 500 Vac 500 Vac Feldprüfung 5 s 2000 Vac 2000 Vac 500 Vac 500 Vac Einstellung des Abschaltstroms für > 10 mA > 10 mA > 10 mA > 1 mA die Feldprüfung Version: 1.0 PS1061-2420-0000... -
Seite 25: Konformitätserklärung Und Zulassungen
Trade conformity assessment for England, Scotland and Wales The UKCA mark indicates conformity with the UK Statutory Instruments 2016 No. 1101 (LVD) 2016 No. 1091 (EMC) and 2012 No. 3032 (RoHS) UL Certificate, UL61010-1/2-201 Applicable for US and Canada PS1061-2420-0000 Version: 1.0... -
Seite 26: Abmessungen Und Gewicht
Flammenhemmendes Polycarbonat (PC) - UL94-V0 des Gehäuses Vicat-Erweichungstemperatur spezifiziert mit 149°C nach ASTM D1525 Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9] Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser von mehr als 4 mm Abb. 12: Vorder-/Seitenansicht PS1061-2420-0000 Version: 1.0 PS1061-2420-0000... -
Seite 27: Anwendungshinweise
Sie die Stromversorgungen nicht übereinander. Verwenden Sie in Reihe geschaltete Stromversorgungen nur in der standardmäßigen Einbaulage (Anschlussklemmen an der Geräteunterseite). Denken Sie daran, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 13: Serienschaltung PS1061-2420-0000 Version: 1.0... -
Seite 28: Parallelbetrieb Zur Leistungserhöhung
• Verwenden Sie separate Netze für jede Stromversorgung, wann immer es möglich ist. • Es ist empfehlenswert, die Ausgangsspannungen aller Geräte auf den gleichen Wert (± 100 mV) zu setzen oder auf der Werkseinstellung zu belassen. Beispiel Verdrahtung: Abb. 14: Verdrahtung für 1+1 - Redundanz mit einem Redundanzmodul PS9401-2440-0000 Version: 1.0 PS1061-2420-0000... -
Seite 29: Betrieb An Zwei Phasen
Phase-zu-Phase-Verbindung ist zulässig, solange die Versorgungsspannung unter 240 V+10 % liegt. Abb. 15: Betrieb an zwei Phasen Stellen Sie sicher, dass der Leiter, der mit der N-Anschlussklemme verbunden ist, entsprechend abgesichert ist. Die maximal zulässige Spannung zwischen einer Phase und dem PE muss unter 300 Vac liegen. PS1061-2420-0000 Version: 1.0... -
Seite 30: Verwendung In Einem Dichten Gehäuse
Gehäuse Rittal Schutzart IP66 Gehäuse Rittal Schutzart IP66 PK 9519 100, Kunststoff PK 9519 100, Kunststoff Eingangsspannung 230 Vac 230 Vac Last 24 V, 16 A; (=80 %) 24 V, 20 A; (=100 %) Temperatur im Inneren des 46,0°C 52,3°C Gehäuses Temperatur außerhalb des 21,0°C 21,0°C Gehäuses Temperaturanstieg 25,0 K 31,3 K Version: 1.0 PS1061-2420-0000... -
Seite 31: Anhang
Anhang Anhang Zubehör Stromversorgung Zubehör Redundanzmodul Puffermodul USV-Komponente PS1061-2420-0000 PS9401-2440-0000 PS9011-2420-0001 CU8130-0xxx PS9401-2440-0000 – Redundanzmodul Das PS9401-2440-0000 ist ein Redundanzmodul, das für den Aufbau von 1+1- und N+1-Redundanzsystemen verwendet werden kann. Es verfügt über zwei Eingangskanäle, an die Stromversorgungen bis zu 20 A Ausgangsstrom angeschlossen werden können, und einen Ausgang, der Nennströme bis zu... - Seite 32 • digitale Signale zur Kommunikation mit nicht-protokollfähigen Endgeräten • TwinCAT-SPS-Bausteine zur Abfrage des USV-Betriebs Eine Besonderheit der Beckhoff CU81xx-Geräte ist OCT (One Cable Technology) als Kommunikationstechnologie zwischen USV und Industrie-PC. Damit ist gemeint, dass die zwei Verbindungsleitungen (+24 V, 0 V) zwischen Industrie-PC und USV nicht nur zur Versorgung des Industrie-PCs, sondern auch zur bidirektionalen Datenübertragung verwendet werden.
-
Seite 33: Ausgabestände Der Dokumentation
Anhang Ausgabestände der Dokumentation Version Kommentar Vorläufige Dokumentation für PS1061-2420-0000 PS1061-2420-0000 Version: 1.0... -
Seite 34: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... - Seite 36 Mehr Informationen: www.beckhoff.de/PS1061-2420-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
