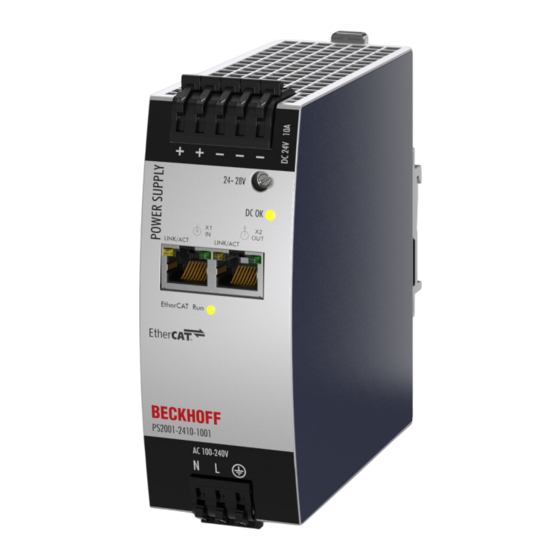

Beckhoff PS2001-2410-1001 Dokumentation

Stromversorgung 24 v dc, 10 a, 1 phasig, ac 100-240 v, ethercatinterface
Vorschau ausblenden Andere Handbücher für PS2001-2410-1001:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

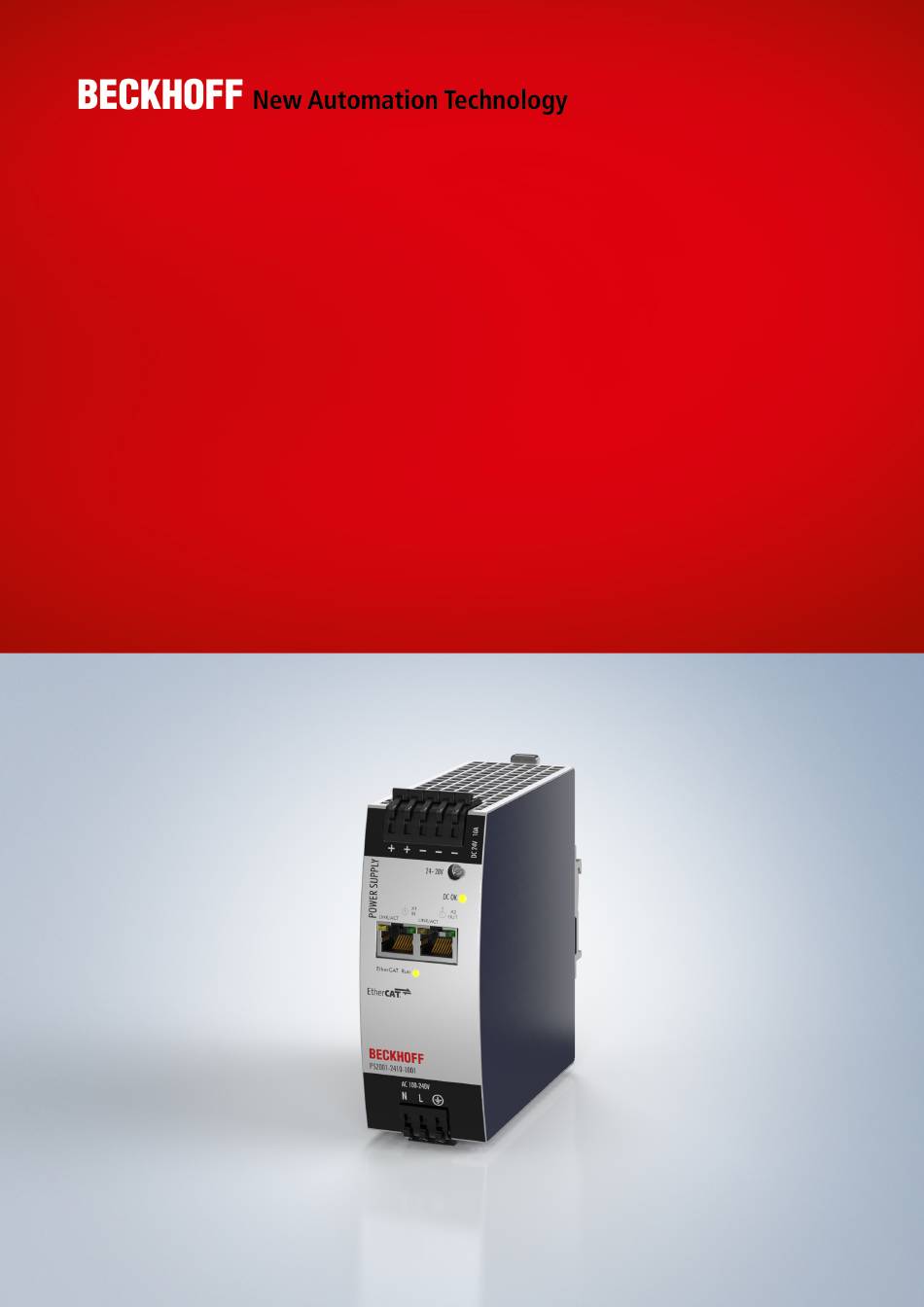

Dokumentation | DE
PS2001-2410-1001
Stromversorgung 24 V DC, 10 A, 1 phasig, AC 100-240 V, EtherCAT-
Interface
28.03.2024 | Version: 1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff PS2001-2410-1001

Inhaltszusammenfassung für Beckhoff PS2001-2410-1001

  • Seite 1 Dokumentation | DE PS2001-2410-1001 Stromversorgung 24 V DC, 10 A, 1 phasig, AC 100-240 V, EtherCAT- Interface 28.03.2024 | Version: 1.0...

  • Seite 3: Inhaltsverzeichnis

    2 Vorwort............................... 8 Hinweise zur Dokumentation ...................... 8 Sicherheitshinweise ..........................  9 Terminologie und Abkürzungen ......................  13 Beckhoff Identification Code (BIC) .................... 14 Elektronischer Zugriff auf den BIC (eBIC) .................. 16 3 Technische Daten, Montage, Verdrahtung ...................  18 AC-Eingang .............................  18 DC-Eingang.............................  19 Einschaltstrom..........................
  • Seite 4 Konfigurationsdaten .......................  147 6.7.5 Konfigurationsdaten (herstellerspezifisch) .............. 148 6.7.6 Kommando-Objekt ...................... 149 6.7.7 Informations - Diagnostikdaten .................. 150 6.7.8 Standardobjekte ...................... 152 JSON............................. 158 7 Entsorgung ............................ 161 8 Anhang .............................. 162 EtherCAT AL Status Codes ...................... 162 Firmware Update PSxxxx...................... 162 Version: 1.0 PS2001-2410-1001...
  • Seite 5 Gleichzeitiges Update mehrerer EtherCAT-Geräte............ 169 Wiederherstellen des Auslieferungszustandes ................ 170 Zubehör ............................ 172 8.4.1 Redundanz und Puffermodule .................. 172 8.4.2 USV-Komponente ...................... 173 8.4.3 Zubehör für die Montage.................... 174 Ausgabestände der Dokumentation .................... 175 Support und Service........................ 176 PS2001-2410-1001 Version: 1.0...
  • Seite 6 Inhaltsverzeichnis Version: 1.0 PS2001-2410-1001...

  • Seite 7: Übersicht

    Übersicht Übersicht PS2001-2410-1001 | Stromversorgung 24 V, 10 A, 1 phasig, Extra Power, mit EtherCAT-Interface • AC 100 - 240 V Weitbereichseingang • Inkl. EtherCAT-Interface • Breite nur 48 mm • Wirkungsgrad bis zu 94,8 % • Hervorragender Teillastwirkungsgrad • 120 % Spitzenleistung, 288 W •...

  • Seite 8: Vorwort

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 9: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
  • Seite 10 Vorwort Sicherheitsbestimmungen Beachten Sie die folgenden Sicherheitshinweise und Erklärungen! Produktspezifische Sicherheitshinweise finden Sie auf den folgenden Seiten oder in den Bereichen Montage, Verdrahtung, Inbetriebnahme usw. Version: 1.0 PS2001-2410-1001...
  • Seite 11 Vorwort Sicherheitshinweise und Installationsanforderungen PS2001-2410-1001 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.

  • Seite 12: Weitere Hinweise Zu Installationsanforderungen (Anschluss Und Verdrahtung)

    • Das Gerät ist für die Versorgung aus TN-, TT- oder IT-Netzen geeignet. Die Dauerspannung zwischen der Eingangsklemme und dem PE-Potential darf 300 Vac nicht überschreiten. • Das Gerät ist für Höhen bis zu 5000 m (16400 ft) ausgelegt. ð Oberhalb von 2000 m ist eine Reduzierung des Ausgangsstroms und der Überspannungskategorie erforderlich. Version: 1.0 PS2001-2410-1001...

  • Seite 13: Terminologie Und Abkürzungen

    Netzfrequenz von 50 Hz gültig. AC 120 V-Parameter sind für eine Netzfrequenz von 60 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. PS2001-2410-1001 Version: 1.0...

  • Seite 14: Beckhoff Identification Code (Bic)

    Vorwort Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 1: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 15 Entsprechend als DMC: Abb. 2: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 16: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird durch Beckhoff auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Box‑Module) erfolgt ab 2020; Stand 2023 ist die Umsetzung weitgehend abgeschlossen.
  • Seite 17 • Zur Verarbeitung der BIC/BTN Daten in der PLC stehen noch als Hilfsfunktionen ab TwinCAT 3.1 build 4024.24 in der Tc2_Utilities zur Verfügung ◦ F_SplitBIC: Die Funktion zerlegt den Beckhoff Identification Code (BIC) sBICValue anhand von bekannten Kennungen in seine Bestandteile und liefert die erkannten Teil-Strings in einer Struktur ST_SplittedBIC als Rückgabewert...

  • Seite 18: Technische Daten, Montage, Verdrahtung

    *) Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. **) Der Spitzenwertfaktor ist das mathematische Verhältnis des Spitzenwerts zum Effektivwert der Eingangsstromwellenform. Abb. 3: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 4: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom Version: 1.0 PS2001-2410-1001...

  • Seite 19: Dc-Eingang

    Hinweis Ein Betrieb am Zwischenkreis von Frequenzumrichtern wird nicht empfohlen und kann zu Defekten oder Fehlfunktionen führen. • Verbinden Sie den Pluspol mit L und den Minuspol mit N. • Verbinden Sie die PE-Klemme mit dem Schutzleiter oder der Maschinenmasse. PS2001-2410-1001 Version: 1.0...

  • Seite 20: Einschaltstrom

    Max. 11 A 7 A 11 A Bei +40°C, Kaltstart Spitze Spitze Spitze Typ. 9 A 6 A 6 A Bei +25°C, Kaltstart Spitze Spitze Spitze Typ. 9 A 6 A 9 A Bei +40°C, Kaltstart Spitze Spitze Spitze Einschaltenergie Max. 0,8 A²s 0,5 A²s 0,4 A²s Bei +40°C, Kaltstart Version: 1.0 PS2001-2410-1001...

  • Seite 21: Ausgang

    Ausgang für ungefähr 18 s abgeschaltet, bevor automatisch ein neuer Einschaltversuch durchgeführt wird. Dieser Zyklus wird wiederholt, solange die Überlast besteht. Nach Behebung der Überlast arbeitet das Gerät normal. Siehe Abb. Kurzschluss am Ausgang, Hiccup-Modus, typ. PS2001-2410-1001 Version: 1.0...
  • Seite 22 Technische Daten, Montage, Verdrahtung Abb. 6: Ausgangsspannung zu Ausgangsstrom; Dynamische Überstrombelastbarkeit, typ. < 12 ms Abb. 7: Kurzschluss am Ausgang, Hiccup-Modus, typ. Version: 1.0 PS2001-2410-1001...

  • Seite 23: Netzausfall Überbrückungszeit

    Bei 24 V, 5 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Typ. 37 ms 37 ms 37 ms Bei 24 V, 10 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Min. 28 ms 28 ms 28 ms Bei 24 V, 10 A, siehe Abb. Überbrückungszeit zu Eingangsspannung Abb. 8: Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen PS2001-2410-1001 Version: 1.0...

  • Seite 24: Dc-Ok Funktion

    Die Ausgangsspannung liegt oberhalb des in Index 0x8000:16 „DC OK 0x6000:04) threshold“ definierten Wertes. FALSE Sobald die Ausgangsspannung unterhalb des in Index 0x8000:16 „DC OK threshold“ definierten Wertes fällt. „Output voltage“ Gemessene Ausgangsspannung (Index 0x6000:11) „DC OK threshold“ Parametrierter Wert für die DC OK-Schwelle (Index 0x8000:16) Version: 1.0 PS2001-2410-1001...

  • Seite 25: Wirkungsgrad Und Verluste

    100 % der Nennlast während der restlichen Zeit. Abb. 9: Wirkungsgrad zu Ausgangsstrom bei 24 V typ.; Verluste zu Ausgangsstrom 24 V typ. Abb. 10: Wirkungsgrad zu Eingangsspannung bei 24V, 10 A, typ.; Verluste zu Eingangsspannung bei 24V, 10 A, typ PS2001-2410-1001 Version: 1.0...

  • Seite 26: Lebenserwartung

    Bei 24 V, 10 A und +40°C 642.000 h 648.000 h 696.000 h Bei 24 V, 10 A und +25°C MTBF MIL HDBK 217F 216.000 h 216.000 h 240.000 h Bei 24 V, 10 A und +40°C; Ground Benign GB40 300.000 h 300.000 h 339.000 h Bei 24 V, 10 A und +25°C; Ground Benign GB25 Version: 1.0 PS2001-2410-1001...

  • Seite 27: Anschlussklemmen Und Verdrahtung

    Das Hintereinanderschalten (Durchschleifen von einem Stromversorgungsausgang zum nächsten) ist zulässig, solange der durch einen Anschlussstift fließende mittlere Ausgangsstrom 25 A nicht übersteigt. Bei einem höheren Strom verwenden Sie bitte eine separate Verteilerklemmleiste, wie in Abb. Verwendung von Verteilerklemmen gezeigt. Abb. 11: Hintereinanderschalten von Ausgängen, Verwendung von Verteilerklemmen PS2001-2410-1001 Version: 1.0...

  • Seite 28: Funktionsschaltbild

    Technische Daten, Montage, Verdrahtung 3.11 Funktionsschaltbild Abb. 12: Funktionsschaltbild Version: 1.0 PS2001-2410-1001...

  • Seite 29: Frontseite Und Bedienelemente

    Technische Daten, Montage, Verdrahtung 3.12 Frontseite und Bedienelemente Abb. 13: Vorderseite PS2001-2410-1001 Eingangsklemmen (Federkraftklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L PE-Eingang (Schutzleiter) Ausgangsklemmen (Federkraftklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole (intern verbunden), positiver Ausgang drei identische Minuspole (intern verbunden), negativer Ausgang Potentiometer für die Ausgangsspannung...
  • Seite 30 Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync- Managers Ausgänge bleiben im sicheren Zustand Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich Flackernd / Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware- schnell blinkend Updates [} 162] Version: 1.0 PS2001-2410-1001...

  • Seite 31: Emv

    (2) dieses Gerät muss jede empfangene Störung tolerieren, auch Störungen, die zu einem unerwünschten Betrieb führen können. Schaltfrequenzen PFC-Wandler 100 kHz Festfrequenz Hauptwandler 84 kHz bis 140 kHz Ausgangslastabhängig Hilfswandler 60 kHz Festfrequenz Mikrocontroller 24 MHz, 48 MHz, 64 MHz Das Gerät nutzt insgesamt drei Mikrocontroller PS2001-2410-1001 Version: 1.0...

  • Seite 32: Umgebung

    Die Arbeitstemperatur ist identisch mit der Raumtemperatur oder der Umgebungstemperatur und ist definiert als die Lufttemperatur 2 cm unterhalb des Geräts. Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15 mm und einer Dicke von 1,3 mm und Standard-Einbaulage. Abb. 14: Ausgangsleistung zu Umgebungstemperatur; Ausgangsleistung zu Aufstellhöhe Version: 1.0 PS2001-2410-1001...

  • Seite 33: Schutzfunktionen

    Bei 230 Vac, 50 Hz, TN-, TT-Netz / IT-Netz Max. 0,18 mA / 0,43 mA Bei 110 Vac, 50 Hz, TN-, TT-Netz / IT-Netz Max. 0,26 mA / 0,61 mA Bei 132 Vac, 60 Hz, TN-, TT-Netz / IT-Netz Max. 0,44 mA / 1,05 mA Bei 264 Vac, 50 Hz, TN-, TT-Netz / IT-Netz PS2001-2410-1001 Version: 1.0...

  • Seite 34: Spannungsfestigkeit

    Alle Tests werden an EtherCAT-Ein- und -Ausgängen separat durchgeführt. E-IN E-OUT Typprüfung 60 s 2500 Vac 3000 Vac 1000 Vac 1500 Vac 1500 Vac Stückprüfung 5 s 2500 Vac 2500 Vac 500 Vac 1350 Vac 1350 Vac Feldprüfung 5 s 2000 Vac 2000 Vac 500 Vac 1350 Vac 1350 Vac Einstellung des > 10 mA > 10 mA > 20 mA > 1 mA > 1 mA Abschaltstroms Version: 1.0 PS2001-2410-1001...

  • Seite 35: Konformitätserklärung Und Zulassungen

    Technische Daten, Montage, Verdrahtung 3.18 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate, UL 61010-1/2-201 Applicable for US and Canada Prüfbericht Störfestigkeit gegen Spannungsabfall in der Halbleiterindustrie getestet für AC 208 V L‑L oder L‑N Netzspannungen, Nennausgangsspannung und Nennausgangslast. PS2001-2410-1001 Version: 1.0...

  • Seite 36: Abmessungen Und Gewicht

    Verwenden Sie 35 mm DIN-Schienen nach EN 60715 oder EN 50022 mit einer Höhe von 7,5 mm oder 15 mm. Gehäusewerkstoff Gehäuse: Aluminiumlegierung Abdeckung: verzinkter Stahl Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser größer als 5 mm Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 12] Abb. 16: Vorder-/Seitenansicht PS2001-2410-1001 Version: 1.0 PS2001-2410-1001...

  • Seite 37: Anwendungshinweise

    Ereignis entladen, was zu einem Spannungseinbruch am Ausgang führt. Die folgenden drei Beispiele zeigen typische Spannungseinbrüche für ohmsche Lasten: Abb. 17: 20 A Spitzenstrom für 50 ms, typ. (2x Nennstrom) Abb. 18: 50 A Spitzenstrom für 5 ms, typ. (5x Nennstrom) PS2001-2410-1001 Version: 1.0...
  • Seite 38 Abb. 19: 30 A Spitzenstrom für 12 ms, typ. (3x Nennstrom) Spitzenstrom-Spannungseinbrüche Typisch von 24 V auf 17 V Bei 20 A für 50 ms, ohmsche Last Typisch von 24 V auf 19 V Bei 50 A für 2 ms, ohmsche Last Typisch von 24 V auf 15,5 V Bei 50 A für 5 ms, ohmsche Last Version: 1.0 PS2001-2410-1001...

  • Seite 39: Ausgangsseitige Absicherung

    2,5 mm B-6A 12 m 15 m 21 m 34 m B-10A 3 m 3 m 4 m 9 m B-13A 2 m 2 m 3 m 6 m Vergessen Sie nicht, die Distanz zur Last (oder Leitungslänge) doppelt zu berücksichtigen, wenn Sie die gesamte Leitungslänge berechnen (Plus- und Minusleitung). PS2001-2410-1001 Version: 1.0...

  • Seite 40: Laden Von Batterien

    Einschränkungen: • Halten Sie zwischen zwei Stromversorgungen einen Einbauabstand von 15 mm (links/rechts) ein. • Installieren Sie die Stromversorgungen nicht übereinander. • Beachten Sie, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 21: Serienschaltung Version: 1.0 PS2001-2410-1001...

  • Seite 41: Parallelbetrieb Zur Leistungserhöhung

    Anwendungshinweise Parallelbetrieb zur Leistungserhöhung Stromversorgungen PS2001-2410-1001 können parallelgeschaltet werden, um die Ausgangsleistung zu erhöhen. 1. Die Einstellung der Ausgangsspannung aller Stromversorgungen muss auf den gleichen Wert (±100 mV) im „Single Use“-Modus und mit den gleichen Lastbedingungen auf allen Geräten erfolgen, oder die Werkseinstellung der Geräte kann beibehalten werden.

  • Seite 42: Parallelbetrieb Für Redundanz

    • Es ist empfehlenswert, die Ausgangsspannungen aller Geräte auf den gleichen Wert (±100 mV) zu setzen oder auf der Werkseinstellung zu belassen. • Zusätzlich muss der Parallelbetrieb über das Objekt „PSU Features“ in Index 0x8001:01 „Parallel use“ aktiviert werden s. Kapitel „Parallelbetrieb [} 139]“. Version: 1.0 PS2001-2410-1001...

  • Seite 43: 1+1 Redundanz

    Dadurch wird verhindert, dass das defekte Gerät zur Last für das andere Gerät wird und die Ausgangsspannung nicht mehr gehalten werden kann. • Beachten Sie, dass Ableitstrom, EMI, Einschaltstrom und Oberschwingungen bei Verwendung mehrerer Geräte zunehmen. Beispiel Verdrahtung: Abb. 23: Verdrahtung für 1+1 - Redundanz mit einem Redundanzmodul PS9401-2420-0000 PS2001-2410-1001 Version: 1.0...

  • Seite 44: N+1 Redundanz

    Z. B. werden vier Geräte mit einem Nennstrom von 10 A parallel zu einem 30 A Redundanzsystem aufgebaut. • Halten Sie zwischen zwei Stromversorgungen einen Einbauabstand von 15 mm (links/rechts) ein. • Installieren Sie die Stromversorgungen nicht übereinander. Beispiel Verdrahtung: Abb. 24: Verdrahtung für n+1 - Redundanz mit zwei Redundanzmodulen PS9401-2420-0000 Version: 1.0 PS2001-2410-1001...

  • Seite 45: Betrieb An Zwei Phasen

    Für die Testumgebung wurden Kabelkanäle (engl.: wiring duct) mit einer Tiefe von 80 mm und Abständen wie in folgender der Tabelle beschrieben installiert. Minimale Einbauabstände Ausgangsleistung bezogen auf die Nennleistung Minimaler Einbauabstand (mm) oben unten Linke und rechte Seite < 50 % ≥ 50 % Abb. 26: Einbaulage A (Standard-Einbaulage) PS2001-2410-1001 Version: 1.0...

  • Seite 46: Grundlagen Der Kommunikation

    Es wird empfohlen die entsprechenden Beckhoff Komponenten zu verwenden, z. B. - Kabelsätze ZK1090-9191-xxxx bzw. - feldkonfektionierbare RJ45 Stecker ZS1090-0005 - feldkonfektionierbare Ethernet Leitung ZB9010, ZB9020 Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! Version: 1.0 PS2001-2410-1001...

  • Seite 47: Allgemeine Hinweise Zur Watchdog-Einstellung

    Checkbox davor aktiviert ist. Ist diese nicht aktiviert, wird nichts herunter geladen und die im ESC befindliche Einstellung bleibt unverändert. • Die heruntergeladenen Werte können in den ESC-Registern x0400/0410/0420 eingesehen werden: ESC Access -> Memory PS2001-2410-1001 Version: 1.0...
  • Seite 48 Beschädigung von Geräten und ungewolltes Verhalten des Systems möglich! Bei aktiviertem SM-Watchdog und eingetragenem Wert 0 schaltet der Watchdog vollständig ab! Dies ist die Deaktivierung des Watchdogs! Gesetzte Ausgänge werden dann bei einer Kommunikationsunterbrechung NICHT in den sicheren Zustand gesetzt! Version: 1.0 PS2001-2410-1001...

  • Seite 49: Ethercat State Machine

    EtherCAT-Master initialisiert die Sync-Manager-Kanäle für Prozessdaten (ab Sync-Manager-Kanal 2), die FMMU-Kanäle und falls der Slave ein konfigurierbares Mapping unterstützt das PDO-Mapping oder das Sync-Manager-PDO-Assignement. Weiterhin werden in diesem Zustand die Einstellungen für die Prozessdatenübertragung sowie ggf. noch klemmenspezifische Parameter übertragen, die von den Defaulteinstellungen abweichen. PS2001-2410-1001 Version: 1.0...

  • Seite 50: Ausgänge Im Safeop

    • Index: 0x0000…0xFFFF (0...65535 • SubIndex: 0x00…0xFF (0...255 Üblicherweise wird ein so lokalisierter Parameter geschrieben als 0x8010:07 mit voranstehendem „0x“ als Kennzeichen des hexadezimalen Zahlenraumes und Doppelpunkt zwischen Index und Subindex. Die für den EtherCAT-Feldbusanwender wichtigen Bereiche sind Version: 1.0 PS2001-2410-1001...

  • Seite 51: Verfügbarkeit

    Wenn ein Gerät über ein CoE-Verzeichnis verfügt, stellt sich dies im TwinCAT System Manager als ein eigener Karteireiter mit der Auflistung der Elemente dar: Abb. 29: Karteireiter „CoE-Online“ In der oberen Abbildung sind die im Gerät „EL2502“ verfügbaren CoE-Objekte von 0x1000 bis 0x1600 zusehen, die Subindizes von 0x1018 sind aufgeklappt. PS2001-2410-1001 Version: 1.0...

  • Seite 52: Veränderungen Im Coe-Verzeichnis (Can Over Ethercat), Programmzugriff

    Dies wird für Änderungen während der Anlangenlaufzeit empfohlen oder wenn kein System Manager bzw. Bedienpersonal zur Verfügung steht. Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherweise ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten.
  • Seite 53 Veränderungen im lokalen CoE-Verzeichnis der Klemme gehen im Austauschfall mit der alten Klemme verloren. Wird im Austauschfall eine neue Klemme mit Werkseinstellungen ab Lager Beckhoff eingesetzt, bringt diese die Standardeinstellungen mit. Es ist deshalb empfehlenswert, alle Veränderungen im CoE-Verzeichnis eines EtherCAT Slave in der Startup List des Slaves zu verankern, die bei jedem Start des EtherCAT Feldbus abgearbeitet wird.
  • Seite 54 ◦ wird das reale aktuelle Verzeichnis des Slaves ausgelesen. Dies kann je nach Größe und Zykluszeit einige Sekunden dauern. ◦ wird die tatsächliche Identität angezeigt ◦ wird der Firmware- und Hardware-Stand des Gerätes laut elektronischer Auskunft angezeigt ◦ ist ein grünes Online zu sehen Abb. 32: Online-Verzeichnis Version: 1.0 PS2001-2410-1001...
  • Seite 55 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. PS2001-2410-1001 Version: 1.0...

  • Seite 56: Distributed Clock

    Umfang von 32 Bit, d. h. nach ca. 4,2 Sekunden läuft die Variable über • Diese lokale Uhr wird vom EtherCAT Master automatisch mit der Master Clock im EtherCAT Bus mit einer Genauigkeit < 100 ns synchronisiert. Detaillierte Informationen entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Version: 1.0 PS2001-2410-1001...

  • Seite 57: Inbetriebnahme

    Eingänge bzw. Ausgänge können auch direkt ausgelesen bzw. beschrieben werden, um diese z.B. hinsichtlich ihrer Funktionsweise zu überprüfen. Weitere Informationen hierzu erhalten Sie unter http://infosys.beckhoff.de: • EtherCAT Systemhandbuch: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Einrichtung im TwinCAT System Manager •...
  • Seite 58 Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein – dann wäre der Koppler EK1100 überflüssig. Version: 1.0 PS2001-2410-1001...

  • Seite 59: Twincat 3

    TwinCAT 3 (Shell) folgende Benutzeroberfläche nach dem Start: Abb. 35: Initale Benutzeroberfläche TwinCAT 3 Zunächst ist die Erstellung eines neues Projekt mittels (oder unter „Datei“→“Neu“→“Projekt…“) vorzunehmen. In dem darauf folgenden Dialog werden die entsprechenden Einträge vorgenommen (wie in der Abbildung gezeigt): PS2001-2410-1001 Version: 1.0...
  • Seite 60 Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per „remote“ anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Über das Symbol in der Menüleiste: wird das pull-down Menü aufgeklappt: Version: 1.0 PS2001-2410-1001...
  • Seite 61 • die bekannte Rechner - IP oder AmsNetId einzutragen Abb. 39: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen, steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): PS2001-2410-1001 Version: 1.0...
  • Seite 62 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 58] sieht das Ergebnis wie folgt aus: Version: 1.0 PS2001-2410-1001...
  • Seite 63 (im Aufbau vorliegenden) Elemente einliest: Abb. 43: Einlesen von einzelnen an einem Gerät befindlichen Klemmen Diese Funktionalität ist nützlich, falls die Konfiguration (d. h. der „reale Aufbau“) kurzfristig geändert wird. PS2001-2410-1001 Version: 1.0...
  • Seite 64 Projektmappen-Explorer durch Auswahl von „Neues Element hinzufügen….“ ein PLC Unterprojekt hinzugefügt: Abb. 44: Einfügen der Programmierumgebung in „SPS“ In dem darauf folgenden geöffneten Dialog wird ein „Standard PLC Projekt“ ausgewählt und beispielsweise als Projektname „PLC_example“ vergeben und ein entsprechendes Verzeichnis ausgewählt: Version: 1.0 PS2001-2410-1001...
  • Seite 65 Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 46: Initiales Programm „Main“ des Standard PLC Projektes Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt worden: PS2001-2410-1001 Version: 1.0...
  • Seite 66 Abb. 47: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 48: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“ gekennzeichneten Variablen vor: Version: 1.0 PS2001-2410-1001...
  • Seite 67 Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 49: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: Abb. 50: Auswahl des PDO vom Typ BOOL PS2001-2410-1001 Version: 1.0...
  • Seite 68 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z. B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: Version: 1.0 PS2001-2410-1001...
  • Seite 69 1. Zuerst müssen die benötigten Prozessdaten im Reiter „Prozessdaten“ in TwinCAT ausgewählt werden. 2. Anschließend muss der SPS Datentyp im Reiter „PLC“ über die Check-Box generiert werden. 3. Der Datentyp im Feld „Data Type“ kann dann über den „Copy“-Button kopiert werden. Abb. 53: Erzeugen eines SPS Datentyps PS2001-2410-1001 Version: 1.0...
  • Seite 70 6. Die Struktur im Reiter „PLC“ der Klemme muss dann mit der angelegten Instanz verknüpft werden. Abb. 55: Verknüpfung der Struktur 7. In der SPS können die Prozessdaten dann über die Struktur im Programmcode gelesen bzw. geschrieben werden. Abb. 56: Lesen einer Variable aus der Struktur der Prozessdaten Version: 1.0 PS2001-2410-1001...
  • Seite 71 Programmstart mit Klick auf das Symbol , Taste „F5“ oder entsprechend auch über „PLC“ im Menü durch Auswahl von „Start“. Die gestartete Programmierumgebung zeigt sich mit einer Darstellung der Laufzeitwerte von einzelnen Variablen: Abb. 57: TwinCAT 3 Entwicklungsumgebung (VS Shell): Logged-in, nach erfolgten Programmstart PS2001-2410-1001 Version: 1.0...

  • Seite 72: Twincat Entwicklungsumgebung

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 6.2.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 73 Ein Windows-Warnhinweis bezüglich des unsignierten Treibers kann ignoriert werden. Alternativ kann auch wie im Kapitel Offline Konfigurationserstellung, Abschnitt „Anlegen des Geräts EtherCAT“ [} 82] beschrieben, zunächst ein EtherCAT-Gerät eingetragen werden, um dann über dessen Eigenschaften (Karteireiter „Adapter“, Button „Kompatible Geräte…“) die kompatiblen Ethernet Ports einzusehen: PS2001-2410-1001 Version: 1.0...
  • Seite 74 TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“ geöffnet werden: Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) Version: 1.0 PS2001-2410-1001...
  • Seite 75 Inbetriebnahme Abb. 61: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 62: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: PS2001-2410-1001 Version: 1.0...
  • Seite 76 Inbetriebnahme Abb. 63: Fehlerhafte Treiber-Einstellungen des Ethernet Ports Version: 1.0 PS2001-2410-1001...
  • Seite 77 Protocol TCP/IP“ eine feste IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er keine Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z. B. 192.168.x.x. Abb. 64: TCP/IP-Einstellung des Ethernet Ports PS2001-2410-1001 Version: 1.0...

  • Seite 78: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 79 Revision in die Konfiguration zulässt. Üblicherweise bringt eine neue/größere Revision auch neue Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibilitätsregel aus.

  • Seite 80: Onlinedescription Unter Twincat

    Inbetriebnahme Siehe dazu insbesondere das Kapitel „Allgemeine Hinweise zur Verwendung von Beckhoff EtherCAT IO- Komponenten" und zur manuellen Konfigurationserstellung das Kapitel „Offline Konfigurationserstellung [} 82]“. Wird dennoch die Online Description verwendet, liest der System Manager aus dem im EtherCAT Slave befindlichen EEPROM eine Kopie der Gerätebeschreibung aus. Bei komplexen Slaves kann die EEPROM- Größe u. U.

  • Seite 81: Twincat Esi Updater

    • Erkennen des EtherCAT-Gerätes [} 87] (Ethernet-Port am IPC) • Erkennen der angeschlossenen EtherCAT-Teilnehmer [} 88]. Dieser Schritt kann auch unabhängig vom vorangehenden durchgeführt werden. • Problembehandlung [} 91] Auch kann der Scan bei bestehender Konfiguration [} 92] zum Vergleich durchgeführt werden. PS2001-2410-1001 Version: 1.0...

  • Seite 82: Offline Konfigurationserstellung

    Diesem virtuellen Gerät ist dann ein realer Ethernet Port auf dem Laufzeitsystem zuzuordnen. Abb. 73: Auswahl Ethernet Port Diese Abfrage kann beim Anlegen des EtherCAT-Gerätes automatisch erscheinen, oder die Zuordnung kann später im Eigenschaftendialog gesetzt/geändert werden; siehe Abb. „Eigenschaften EtherCAT Gerät (TwinCAT 3)“. Version: 1.0 PS2001-2410-1001...

  • Seite 83: Auswahl Ethernet Port

    Abb. „Auswahldialog neues EtherCAT Gerät“ nur ebenfalls kabelgebundenes Geräte auswählbar. Verfügt das vorangehende Gerät über mehrere freie Ports (z. B. EK1122 oder EK1100), kann auf der rechten Seite (A) der gewünschte Port angewählt werden. Übersicht Übertragungsphysik • „Ethernet“: Kabelgebunden 100BASE-TX: EK-Koppler, EP-Boxen, Geräte mit RJ45/M8/M12-Konnector PS2001-2410-1001 Version: 1.0...
  • Seite 84 Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Version: 1.0...

  • Seite 85: Geräte-Auswahl Nach Revision, Kompatibilität

    (Firmware wenn vorhanden) die Kommunikationsanfragen/-einstellungen des Masters unterstützen. Dies ist abwärtskompatibel der Fall, d. h. neuere Geräte (höhere Revision) sollen es auch unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff- Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen: Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration...
  • Seite 86 Inbetriebnahme Abb. 80: EtherCAT Klemme im TwinCAT-Baum (TwinCAT 3) Version: 1.0 PS2001-2410-1001...

  • Seite 87: Online Konfigurationserstellung

    Abb. 82: Scan Devices (TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. Abb. 83: Hinweis automatischer GeräteScan (TwinCAT 3) PS2001-2410-1001 Version: 1.0...

  • Seite 88: Funktionsweise Online Scan

    Konfigurationserstellung verwendet werden sondern ggf. zum Vergleich [} 92] mit der festgelegten Erst- Konfiguration. Hintergrund: da Beckhoff aus Gründen der Produktpflege gelegentlich den Revisionsstand der ausgelieferten Produkte erhöht, kann durch einen solchen Scan eine Konfiguration erzeugt werden, die (bei identischem Maschinenaufbau) zwar von der Geräteliste her identisch ist, die jeweilige Geräterevision unterscheiden sich aber ggf.
  • Seite 89 Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 90 Im Config/FreeRun-Mode wechselt die System Manager Anzeige blau/rot und das EtherCAT Gerät wird auch ohne aktive Task (NC, PLC) mit der Freilauf-Zykluszeit von 4 ms (Standardeinstellung) betrieben. Abb. 91: Anzeige des Wechsels zwischen „Free Run“ und „Config Mode“ unten rechts in der Statusleiste Version: 1.0 PS2001-2410-1001...
  • Seite 91 Ursachen können sein ◦ fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf ◦ Slave hat ungültige Gerätebeschreibung Es sind die Verbindungen und Teilnehmer gezielt zu überprüfen, z. B. durch den Emergency Scan. Der Scan ist dann erneut vorzunehmen. PS2001-2410-1001 Version: 1.0...

  • Seite 92: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfiguration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte...
  • Seite 93 Geräte die Funktionen der Vorgänger-Geräte unterstützen sollen. Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz vermutlich nicht möglich. Eventuell unterstützt das vorgefundene Gerät nicht alle Funktionen, die der Master von ihm aufgrund der höheren Revision erwartet. PS2001-2410-1001 Version: 1.0...
  • Seite 94 (Firmware wenn vorhanden) die Kommunikationsanfragen/-einstellungen des Masters unterstützen. Dies ist abwärtskompatibel der Fall, d. h. neuere Geräte (höhere Revision) sollen es auch unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff- Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen: Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration...

  • Seite 95: Ethercat Teilnehmerkonfiguration

    ESI-EEPROM überschrieben - deshalb ist dieser Vorgang nur im Online-Zustand (ConfigMode) möglich. 6.2.7 EtherCAT Teilnehmerkonfiguration Klicken Sie in der TwinCAT 3 Entwicklungsumgebung im Projektmappen-Explorer auf das Element der Klemme im Baum, die Sie konfigurieren möchten (im Beispiel: Klemme 3: EL3751). PS2001-2410-1001 Version: 1.0...
  • Seite 96 Laufende Nr. des EtherCAT-Geräts Typ des EtherCAT-Geräts Kommentar Hier können Sie einen Kommentar (z. B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen. Version: 1.0 PS2001-2410-1001...
  • Seite 97 Zeigt die (Allgemeine Slave PDO-) Konfiguration der Prozessdaten an. Die Eingangs- und Ausgangsdaten des EtherCAT-Slaves werden als CANopen Prozess-Daten-Objekte (Process Data Objects, PDO) dargestellt. Falls der EtherCAT-Slave es unterstützt, ermöglicht dieser Dialog dem Anwender ein PDO über PDO-Zuordnung auszuwählen und den Inhalt des individuellen PDOs zu variieren. PS2001-2410-1001 Version: 1.0...
  • Seite 98 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.

  • Seite 99: Manuelle Veränderung Der Prozessdaten

    Karteireiters können Sie betrachten, welche Download-Requests während des Startups zur Mailbox gesendet werden. Es ist auch möglich neue Mailbox-Requests zur Listenanzeige hinzuzufügen. Die Download-Requests werden in derselben Reihenfolge zum Slave gesendet, wie sie in der Liste angezeigt werden. PS2001-2410-1001 Version: 1.0...
  • Seite 100 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. Version: 1.0 PS2001-2410-1001...
  • Seite 101 Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt. Wert Wert des Objekts PS2001-2410-1001 Version: 1.0...
  • Seite 102 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. Karteireiter „Online“ Abb. 109: Karteireiter „Online“ Version: 1.0 PS2001-2410-1001...
  • Seite 103 Carrier-Signal ist am Port vorhanden, der Port ist aber geschlossen. File Access over EtherCAT Download Mit dieser Schaltfläche können Sie eine Datei zum EtherCAT-Gerät schreiben. Upload Mit dieser Schaltfläche können Sie eine Datei vom EtherCAT-Gerät lesen. Karteireiter „DC“ (Distributed Clocks) Abb. 110: Karteireiter „DC“ (Distributed Clocks) PS2001-2410-1001 Version: 1.0...

  • Seite 104: Aktivierung Der Pdo-Zuordnung

    • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 6.2.7.1 Detaillierte Beschreibung Karteireiter „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 105: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    Zum besseren Verständnis der Export/Import‑Funktion wird der übliche Ablauf bei der IO‑Konfiguration betrachtet: • Der Anwender/Programmierer bearbeitet die IO‑Konfiguration, d.h. die Gesamtheit der Input/ Output‑Geräte, wie etwa Antriebe, die an den verwendeten Feldbussen anliegen, in der TwinCAT‑Systemumgebung. Hinweis: Im Folgenden werden nur EtherCAT‑Konfigurationen in der TwinCAT‑Systemumgebung betrachtet. PS2001-2410-1001 Version: 1.0...
  • Seite 106 • innerhalb der TwinCAT‑Umgebung: Export/Import als xti‑Datei oder • außerhalb, d.h. TwinCAT‑Grenzen überschreitend: Export/Import als sci‑Datei. Zur Veranschaulichung im Folgenden ein Beispiel: eine EL3702‑Klemme in Standard‑Einstellung wird auf 2‑fach Oversampling umgestellt (blau) und das optionale PDO „StartTimeNextLatch“ wahlweise hinzugefügt (rot): Version: 1.0 PS2001-2410-1001...

  • Seite 107: Das Vorgehen Innerhalb Twincat Mit Xti-Dateien

    Das sog. „SCI‑Verfahren“ ist ab TwinCAT 3.1 build 4024.14 verfügbar. Die Slave Configuration Information (SCI) beschreibt eine bestimmte vollständige Konfiguration für einen EtherCAT Slave (Klemme, Box, Antrieb…) basierend auf den Einstellungsmöglichkeiten der Gerätebeschreibungsdatei (ESI, EtherCAT Slave Information). Das heißt, sie umfasst PDO, CoE, Synchronisierung. PS2001-2410-1001 Version: 1.0...
  • Seite 108 • Falls TwinCAT offline ist (es liegt keine Verbindung zu einer laufenden realen Steuerung vor) kann eine Warnmeldung erscheinen, weil nach Ausführung der Funktion das System den Versuch unternimmt, den EtherCAT Strang neu zu laden, ist in diesem Fall allerdings nicht ergebnisrelevant und kann mit Klick auf „OK“ bestätigt werden: Version: 1.0 PS2001-2410-1001...
  • Seite 109 Die konfigurierte Zykluszeit wird exportiert. Üblicherweise ist diese netzwerkabhängig und time(0x1C3x.2) kann nicht immer vorab bestimmt werden. Referenz auf die ursprüngliche ESI Datei. Export SCI Datei speichern. • Bei Mehrfachauswahl ist eine Listenansicht verfügbar (Export multiple SCI files): • Auswahl der zu exportierenden Slaves: PS2001-2410-1001 Version: 1.0...
  • Seite 110 Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT •...
  • Seite 111 Inbetriebnahme • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: PS2001-2410-1001 Version: 1.0...

  • Seite 112: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    EtherCAT und der TwinCAT System Manager bieten entsprechend umfassende Diagnoseelemente an. Die Diagnoseelemente, die im laufenden Betrieb (nicht zur Inbetriebnahme) für eine zyklusaktuelle Diagnose aus der steuernden Task hilfreich sind, werden im Folgenden erläutert. Abb. 111: Auswahl an Diagnoseinformationen eines EtherCAT Slave Im Allgemeinen verfügt ein EtherCAT Slave über Version: 1.0 PS2001-2410-1001...
  • Seite 113 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.

  • Seite 114: Diagnoseinformationen

    Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. EL3102, CoE- Verzeichnis: Version: 1.0 PS2001-2410-1001...
  • Seite 115 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT-Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. PS2001-2410-1001 Version: 1.0...
  • Seite 116 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 49]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. Version: 1.0 PS2001-2410-1001...
  • Seite 117 • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 115: Default Verhalten System Manager Zusätzlich kann im Dialog „Erweiterte Einstellung“ beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. Abb. 116: Default Zielzustand im Slave PS2001-2410-1001 Version: 1.0...
  • Seite 118 Dann ist es in der PLC-Anwendung sinnvoll, die PLC-Funktionsblöcke aus der standardmäßig vorhandenen TcEtherCAT.lib zu nutzen und z. B. mit FB_EcSetMasterState die States kontrolliert anzufahren. Die Einstellungen im EtherCAT Master sind dann sinnvollerweise für Master und Slave auf INIT zu setzen. Abb. 117: PLC-Bausteine Version: 1.0 PS2001-2410-1001...

  • Seite 119: Erste Schritte Stromversorgungen Mit Ethercat

    System‑Dokumentation im Kapitel „EtherCAT Teilnehmerkonfiguration“. Beachten Sie bei Verwendung/Manipulation der CoE-Parameter die allgemeinen CoE‑Hinweise im Kapitel „CoE-Interface“ der EtherCAT System‑Dokumentation: - StartUp‑Liste führen für den Austauschfall - Unterscheidung zwischen Online/Offline Dictionary, - Vorhandensein aktueller XML‑Beschreibung - "CoE-Reload" zum Zurücksetzen der Veränderungen PS2001-2410-1001 Version: 1.0...

  • Seite 120: Verknüpfung Der Prozessdaten

    Variablen für die Prozessdaten an und definieren Sie die Datentypen wie in folgender Abb. beschrieben. Abb. 118: Definition der PLC--Variablen in einer Globalen Variablenliste (GLV) 2. Aktivieren Sie die Konfiguration über den Button „Activate Configuration“ 3. Verknüpfen Sie die Prozessdaten der Stromversorgung nun mit den Variablen. Version: 1.0 PS2001-2410-1001...
  • Seite 121 5. Wählen Sie aus der Auswahlliste „Change Link“. Das Dialogfenster „Attach Variable“ öffnet sich. Abb. 119: Verknüpfung des Warning-Bits aus den Prozessdaten mit der PLC-Variable bWarning 6. Wählen Sie die passende Variable und bestätigen Sie mit „OK“. ð Die erfolgreiche Verknüpfung der Variable wird im TwinCAT-Baum über ein Pfeil-Symbol signalisiert. PS2001-2410-1001 Version: 1.0...

  • Seite 122: Auswählen Der Infodaten

    ð Es öffnet sich das Dialogfenster „Set Value Dialog“ ð Wählen Sie im Dropdown-Menü unter „Enum“ die gewünschte Größe (s. folgende Tabellen). Folgende Größen aus „PSU Diag Data“ können gewählt werden ð Schließen Sie das Dialogfenster mit „OK“ Version: 1.0 PS2001-2410-1001...

  • Seite 123: Unterscheidung Zähler, Aktuelle Werte Und Maximal-/Minimalwerte

    Unterscheidung Zähler, aktuelle Werte und Maximal-/Minimalwerte Die Größen der „PSU Diag Data“ werden unterschieden in Werte, Zähler und Maximal-/ Minimalwerte. Objekte die Zähler oder Maximal-/Minimalwerte enthalten können bei Bedarf zurückgesetzt werden (s. Kapitel Rücksetzen von Zählern und Maximal-/ Minimalwerten [} 126]). PS2001-2410-1001 Version: 1.0...

  • Seite 124: Verwendung Von Infodaten Zur Netz- Und Anlagenüberwachung

    Mit den standardmäßig als Prozessdaten erfassten Größen und den zusätzlichen Infodaten können sowohl der Betriebszustand der Anlage als auch ein eigangsseitiges Netzmonitoring realisiert werden. Details zu den eingangsseitig erfassten Daten finden Sie im Kapitel „Informationen zur eingangsseitigen Netzüberwachung [} 140]“. Version: 1.0 PS2001-2410-1001...

  • Seite 125: Einstellen Der Warnschwellen Für Das Warning-Bit

    Abb. 122: Werte für Warnschwellen festlegen z. B. 0x8000:14 „Overvoltage warn threshold“ am Beispiel PS2001-2420-1001 1. Führen Sie einen Doppelklick auf die entsprechende Warnschwelle aus. Es öffnet sich das Dialogfenster „Set Value Dialog“. 2. Tragen Sie unter „Float“ den entsprechenden Schwellenwert ein und schließen Sie das Dialogfenster mit „OK“ PS2001-2410-1001 Version: 1.0...

  • Seite 126: Rücksetzen Von Zählern Und Maximal-/Minimalwerten

    Ein Beschreiben der Zähler oder Maximal-/Minimalwerte mit bestimmten Werten ist nicht möglich. • Durch den Schreibzugriff wird, unabhängig vom eingegebenen Wert, ð der Wert von Zählern immer auf null zurückgesetzt, ð alle anderen Werte haben nach dem Rücksetzen den aktuellen Wert. Version: 1.0 PS2001-2410-1001...
  • Seite 127 Funktionsbausteinte aus dem SPS-Programm auslesen und beschreiben. Dies erleichtert z. B. das automatische Auslesen bestimmter Informationen aus den „PSU Diag Data“ und das damit verbundene Rücksetzen von Zählern und Minimal-/Maximalwerten (s. Kapitel „Lesen und Schreiben von CoE-Objekten mit Hilfe von Funktionsblöcken“ [} 129]). PS2001-2410-1001 Version: 1.0...

  • Seite 128: Anzeige Von Fehler Und Warnmeldungen

    Abb. 125: Karteireiter Diag History mit Warnmeldungen TwinCAT EventLogger Alternativ werden Warnungen und Fehlermeldungen auch im TwinCAT EventLogger angezeigt. Öffnen Sie den TwinCAT EventLogger über das Menü „View“ und wählen „Other Windows“ -> TwinCAT Logged Events. Abb. 126: TwinCAT EventLogger öffnen Version: 1.0 PS2001-2410-1001...

  • Seite 129: Schreiben Und Lesen Von Coe-Objekten Mit Hilfe Von Funktionsblöcken

    Dialogfenster „Add Library“ wird geöffnet. 3. Wählen Sie „IO“ -> „Tc2_EtherCAT“ und schließen Sie das Dialogfenster mit „OK“. 4. Die Bibliothek Tc2_EtherCAT wird jetzt unter References im TwinCAT-Baum angezeigt. 5. Drücken Sie die „F2“ Taste um den Eingabe Assistenten zu öffnen. PS2001-2410-1001 Version: 1.0...
  • Seite 130 8. Instanzieren Sie den Baustein im Dialogfenster „Auto Declare“ durch die Eingabe des Namens und der Bestätigung mit „OK“. 9. Initialisieren Sie die Funktionsbausteine in Ihrem SPS-Programm. Orientieren Sie sich dafür an dem folgenden Beispielcode für das Auslesen und Beschreiben der DC-OK-Schwelle „DC OK threshold“ (0x8000:16 [} 147]). Version: 1.0 PS2001-2410-1001...
  • Seite 131 Codebeispiel: Auslesen und Schreiben des CoE-Wertes für die DC-OK-Schwelle 10. Nach dem Starten der Steuerung und dem Einloggen erhalten Sie folgendes Bild: Lesebefehl: Eine positive Flanke von „startRead“ startet den Lesebefehl. Der Wert der Variable „fDCOKthreshold“ geschrieben. Online-Daten für das Auslesen und Schreiben der DC-OK-Schwelle PS2001-2410-1001 Version: 1.0...
  • Seite 132 Inbetriebnahme Schreibbefehl: Eine positive Flanke von „startWrite“ startet den Schreibbefehl. Das CoE-Objekt 0x8000:16 „DC OK threshold“ wird ausgelesen und der Wert in die Variable „fDCOKthreshold“ wird in das CoE-Objekt „DC OK threshold“ 0x8000:16 geschrieben. Version: 1.0 PS2001-2410-1001...

  • Seite 133: Complete Acces Auf „Psu Diag Data

    „Schreiben und Lesen von CoE-Objekten mit Hilfe von Funktionsbausteinen“ [} 129] beschrieben. Orientieren Sie sich anschließend an dem folgenden Beispielcode, um den Baustein zu initialisieren. Codebeispiel: Auslesen aller Objekte der PSU Diag Data mit einem Lesebefehl Nach dem Starten der Steuerung und dem Einloggen erhalten Sie folgendes Bild: PS2001-2410-1001 Version: 1.0...
  • Seite 134 Abb. 130: Online-Daten für das Auslesen aller PSU Diag Data Objekte Lesebefehl: Eine positive Flanke von „startRead“ startet den Lesebefehl. Das CoE-Objekt 0xA000 PSU Diag Data wird ausgelesen und die Werte der Sub-Objekte an die entsprechenden Stellen in der Datenstruktur „sPSUDiagData“ geschrieben. Version: 1.0 PS2001-2410-1001...

  • Seite 135: Dc-Ok-Funktion

    DC-OK-Bit (Index 0x6000:04) auf FALSE gesetzt. Zusätzlich wird auch das Warning-Bit (Index 0x6000:01) auf TRUE gesetzt (s. Kapitel „Einstellen der Warnschwellen für das Warning-Bit [} 125]“. Entspricht nicht der Funktion der DC-OK-LED Die DC-OK-Funktion [} 24] entspricht nicht der Funktionalität der DC-OK-LED. PS2001-2410-1001 Version: 1.0...

  • Seite 136: Ausgang Schalten Über Ethercat

    3. Wird das „Disable output“-Bit auf TRUE gesetzt, wird die DC-Ausgangsspannung des Gerätes abgeschaltet. ð Der Ausgang bleibt deaktiviert, solange „Disable output“ = TRUE ist. ð Die Spannung am Ausgang kehrt zurück, wenn das „Disable output“-Bit wieder deaktiviert wird. Aktivierung „Disable Output“ über den Prozessdatenreiter am Beispiel PS2001-2420-1001 Version: 1.0 PS2001-2410-1001...

  • Seite 137: Start-Up-Verhalten Der Ausgangsspannung

    • Soll das Gerät die Spannung auch nach Erreichen des OP-Zustandes nicht zuschalten, ◦ muss das „Disable output“ PDO (0x1600:01) gemapped werden und ◦ vor Erreichen des OP-Zustandes auf "TRUE" gesetzt werden. Diese Funktion ist ab FW03 verfügbar. Abb. 131: Start-Up-Verhalten abhängig von CoE 0x8001:41 und 0x1600 PS2001-2410-1001 Version: 1.0...

  • Seite 138: Erkennen Ungültiger Daten

    Prozessdaten und insbesondere die Daten für die Ausgangsspannung nicht mehr gültig sind. Ungültige Prozessdaten beim Abschalten der Eingangsspannung. Links: Normalbetrieb, WCState-Bit = 0. Rechts: Eingangsspannung wurde abgeschaltet, die Output voltage bleibt bei dem letzten übertragenen Wert stehen, WCState = 1 zeigt die Ungültigkeit der Prozessdaten an. Version: 1.0 PS2001-2410-1001...

  • Seite 139: Parallelbetrieb

    3. Führen Sie einen Doppelklick auf Index 0x8001:01 „Parallel use“ aus. Der „Set Value Dialog“ wird geöffnet. 4. Wählen Sie im „Set value Dialog“-Fenster im Feld „BOOL“ den Wert „1“ ein und bestätigen Sie mit „OK“. Abb. 132: „Parallelbetrieb aktivieren über „Parallel Use“ 0x8001:01 PS2001-2410-1001 Version: 1.0...

  • Seite 140: Informationen Zur Eingangsseitigen Netzüberwachung

    65 - 75 V AC Echteffektivwert-Messung über 1 Netzperiode Nennspannung 85 - 264 V AC Echteffektivwert-Messung, Mittelwertbildung über 10 Netzperioden Überspannung < 274 V AC Echteffektivwert-Messung über 1 Netzperiode, Erkennung von Transienten Zu den Messzeiten kommen noch gerätespezifische Übermittlungszeiten von typ. 3 ms und die eingestellte Zykluszeit hinzu. Version: 1.0 PS2001-2410-1001...

  • Seite 141: Prozessdatenübersicht

    ◦ werden im Allgemeinen nur in der Klemme/im Slave stromausfallsicher gespeichert und sollten deshalb in der CoE-StartUp-Liste eingetragen werden. Diese Liste wird bei jedem EtherCAT Start abgearbeitet und die Einstellungen in den Slave geladen. ◦ Beachten Sie die Hinweise zur Parametrierung über das CoE-Verzeichnis [} 119]. PS2001-2410-1001 Version: 1.0...

  • Seite 142: Prozessdaten

    Abb. 134: Default-Prozessdaten am Beispiel PS2001-2420-1001 Die Klartextdarstellung der Bitbedeutungen des Status-Word ist insbesondere bei der Inbetriebnahme, aber auch zur Verlinkung mit dem SPS-Programm hilfreich. Durch Rechtsklick auf die Statusvariable im Konfigurationsbaum (A) kann die Struktur zur Verlinkung geöffnet werden (B). Version: 1.0 PS2001-2410-1001...

  • Seite 143: Umschalten Prozessdatensätze

    Soweit in der XML-Beschreibung vorhanden, können definierte PDO-Sätze vorgewählt werden. Abb. 135: Vordefinierte PDO Zuordnungen am Beispiel PS2001-2420-1001 Dadurch werden die PDOs der PS2001-xxxx-1001 eingestellt auf ein Prozessabbild: „Standard“- oder „Standard + Synchon info data“- oder „Standard + Outputs“. PS2001-2410-1001 Version: 1.0...
  • Seite 144 ◦ Input undervoltage • „PSU Output“ aus dem CoE-Index 0x1600 (2 Byte) ◦ Disable output Durch Auswahl des benötigten Input-SyncManager in (B) kann die PDO-Zuordnung/Assignment unter (C) manuell vorgenommen werden. Die Prozessdaten können dann im TwinCAT-Baum (D) verlinkt werden. Version: 1.0 PS2001-2410-1001...

  • Seite 145: Objektbeschreibung Und Parametrierung

    EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff- Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE-Online Reiter [} 100] (mit Doppelklick...

  • Seite 146: Eingangsdaten

    Index F614 PSU Inputs Index (hex) Name Bedeutung Datentyp Flags Default F614:0 PSU Inputs UINT8 0x03 (3 F614:03 Input undervoltage Die Eingangsspannung „Actual RMS input voltage“ BOOLEAN 0x00 (0 (0xFA14:19) fällt unter den minimalen Wert der Nenneingangsspannung. Version: 1.0 PS2001-2410-1001...

  • Seite 147: Ausgangsdaten

    DC OK threshold REAL32 0x41B00000 Einstellbare DC OK-Schwelle [} 24] von 3,0 V bis (1102053376 30,0 V Default-Wert: 0,917 * Nominal Voltage (0x800F:15) Hysterese: 0,5 V Sollte die Ausgangsspannung (0x6000:11) unter diesen Wert fallen, wird das Warning Bit (0x6000:01) in den Eingangsprozessdaten gesetzt PS2001-2410-1001 Version: 1.0...

  • Seite 148: Konfigurationsdaten (Herstellerspezifisch)

    Flags Default 800F:0 PSU Vendor data UINT8 0x16 (22 800F:15 Nominal voltage Ausgangsseitige Nennspannung des Gerätes in V, REAL32 0x00 (0 nicht veränderbar. 800F:16 Nominal current Ausgangsseitiger Nennstrom des Gerätes in A, nicht REAL32 0x00 (0 veränderbar. Version: 1.0 PS2001-2410-1001...

  • Seite 149: Kommando-Objekt

    100-200: gibt an, wie viel des Befehls ausgeführt wurde (in %, 100 = 0 %, 200 = 100 %) 201-254: reserviert für künftige Verwendung 255: Befehl wird ausgeführt (wenn die Prozentanzeige nicht unterstützt wird) FB00:03 Response Byte 0: siehe SubIndex 2 OCTET- Byte 1: unbenutzt STRING[6] 2-n: Service-Antwortdaten PS2001-2410-1001 Version: 1.0...

  • Seite 150: Informations - Diagnostikdaten

    Gesamte Betriebszeit des Gerätes in s UINT32 0x00000000 (nicht rücksetzbar) F914:13 Uptime Betriebszeit seit letztem AC-seitigem Einschaltvorgang UINT32 0x00000000 in s (nicht rücksetzbar) F914:14 Turn on counter Gesamtanzahl der AC-seitigen Einschaltvorgänge der UINT32 0x00000000 Stromversorgung während der kompletten Betriebszeit (nicht rücksetzbar) Version: 1.0 PS2001-2410-1001...
  • Seite 151 Index F008 Code word Index (hex) Name Bedeutung Datentyp Flags Default F008:0 Code word UINT32 0x00000000 Index F081 Download revision Index (hex) Name Bedeutung Datentyp Flags Default F081:0 Download revision UINT8 0x01 (1 F081:01 Revision number UINT32 0x00000000 PS2001-2410-1001 Version: 1.0...

  • Seite 152: Standardobjekte

    Index 10E2 Manufacturer-specific Identification Code Index (hex) Name Bedeutung Datentyp Flags Default 10E2:0 Manufacturer-specific UINT8 0x01 (1  s. Kapitel Beckhoff Identification Code (BIC) [} 14] Identification Code 10E2:01 SubIndex 001 STRING Index 10F0 Backup parameter handling Index (hex) Name Bedeutung Datentyp Flags...
  • Seite 153 OCTET- STRING[27] 10F3:1B Diagnosis Message OCTET- STRING[27] 10F3:1C Diagnosis Message OCTET- STRING[27] 10F3:1D Diagnosis Message OCTET- STRING[27] 10F3:1E Diagnosis Message OCTET- STRING[27] Index 10F8 Timestamp Object Index (hex) Name Bedeutung Datentyp Flags Default 10F8:0 Timestamp Object UINT64 PS2001-2410-1001 Version: 1.0...
  • Seite 154 1. PDO Mapping entry (2 bits align) UINT32 0x0000:00, 2 1A80:02 SubIndex 002 2. PDO Mapping entry (object 0xF614 (PSU Inputs), UINT32 0xF614:03, 1 entry 0x03 (Input undervoltage)) 1A80:03 SubIndex 003 3. PDO Mapping entry (13 bits align) UINT32 0x0000:00, 13 Version: 1.0 PS2001-2410-1001...
  • Seite 155 UINT8 0x01 (1 1C13:01 Subindex 001 1. zugeordnete TxPDO (enthält den Index des UINT16 0x1A00 zugehörigen TxPDO Mapping Objekts) (6656 1C13:02 Subindex 002 2. zugeordnete TxPDO (enthält den Index des UINT16 0x1A80 zugehörigen TxPDO Mapping Objekts) (6784 PS2001-2410-1001 Version: 1.0...
  • Seite 156 Shift too short counter Anzahl der zu kurzen Abstände zwischen SYNC0 und UINT16 0x0000 (0 SYNC1 Event (nur im DC Mode) 1C32:20 Sync error Im letzten Zyklus war die Synchronisierung nicht BOOLEAN 0x00 (0 korrekt (Ausgänge wurden zu spät ausgegeben, nur im DC Mode) Version: 1.0 PS2001-2410-1001...
  • Seite 157 Shift too short counter Anzahl der zu kurzen Abstände zwischen SYNC0 und UINT16 0x0000 (0 SYNC1 Event (nur im DC Mode) 1C33:20 Sync error Im letzten Zyklus war die Synchronisierung nicht BOOLEAN 0x00 (0 korrekt (Ausgänge wurden zu spät ausgegeben, nur im DC Mode) PS2001-2410-1001 Version: 1.0...

  • Seite 158: Json

      "MaxOutputCurrent": 0.062500,   "MinTemperature": 18.656250,   "MaxTemperature": 30.156250,   "DcOkThreshold": 23.000000,   "OvervoltageWarnThreshold": 28.799999,   "OvercurrentWarnThreshold": 24.000000,   "OvertemperatureWarnThreshold": 120.000000,   "UndervoltageEvents":   [     {       "Value": 22.386719,       "DcTimestamp": 695747772293000000,       "Time": "2022-01-17T15:16:12"     }   ] Version: 1.0 PS2001-2410-1001...
  • Seite 159 Theoretisch reicht es einmalig nach dem Einschalten die aktuelle Uhrzeit zu übergeben. Die interne Uhr des Netzgerätes ist hierdurch gestellt und läuft selbsttätig weiter. Damit die Uhrzeit des Masters und des Netzgerätes jedoch nicht auseinanderdriften, wird ein regelmäßiges Update empfohlen. (z. B. minütlich). PS2001-2410-1001 Version: 1.0...
  • Seite 160 Inbetriebnahme Abb. 138: Beispielcode zum Beschreiben der Uhrzeit im Minutentakt PLC-Bibliothek:Tc3_JsonXml Mithilfe der SPS-Bibliothek Tc3_JsonXml können SAX- und DOM-Parser-Technologien zur Erstellung und zum Navigieren von JSON- und XML-Dokumenten verwendet werden. Version: 1.0 PS2001-2410-1001...

  • Seite 161: Entsorgung

    Entsorgung Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. PS2001-2410-1001 Version: 1.0...

  • Seite 162: Anhang

    Detaillierte Informationen hierzu entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Firmware Update PSxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden.

  • Seite 163: Gerätebeschreibung Esi-File/Xml

    Die Gerätebeschreibung ESI wird auf dem Slave lokal gespeichert und beim Start geladen. Jede Gerätebeschreibung hat eine eindeutige Kennung aus Slave-Name (9-stellig) und Revision-Nummer (4- stellig). Jeder im System Manager konfigurierte Slave zeigt seine Kennung im EtherCAT-Reiter: PS2001-2410-1001 Version: 1.0...

  • Seite 164: Update Von Xml/Esi-Beschreibung

    Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:...
  • Seite 165 Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden: • Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden • Der State des Slave ist unerheblich • Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM Update PS2001-2410-1001 Version: 1.0...

  • Seite 166: Änderung Erst Nach Neustart Wirksam

    Der TwinCAT System-Manager zeigt die Version der Controller-Firmware an, wenn der Slave online für den Master zugänglich ist. Klicken Sie hierzu auf die E-Bus-Klemme deren Controller-Firmware Sie überprüfen möchten (im Beispiel Klemme 2 (EL3204) und wählen Sie den Karteireiter CoE-Online (CAN over EtherCAT). Version: 1.0 PS2001-2410-1001...

  • Seite 167: Coe-Online Und Offline-Coe

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen werden.
  • Seite 168 Anhang Abb. 146: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 169: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 147: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o. a. aus. PS2001-2410-1001 Version: 1.0...

  • Seite 170: Wiederherstellen Des Auslieferungszustandes

    • Dieser Reset-Vorgang kann auch als erster Eintrag in die StartUp-Liste des Slaves mit aufgenommen werden, z. B. im Statusübergang PREOP->SAFEOP oder, wie in Abb. CoE-Reset als StartUp-Eintrag, bei SAFEOP->OP Alle Backup-Objekte werden so in den Auslieferungszustand zurückgesetzt. Version: 1.0 PS2001-2410-1001...
  • Seite 171 Anhang Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart (FW Erstellung ca. vor 2007) lassen sich die Backup-Objekte mit einem alternativen Restore-Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! PS2001-2410-1001 Version: 1.0...

  • Seite 172: Zubehör

    Zubehör 8.4.1 Redundanz und Puffermodule Stromversorgung Zubehör Redundanzmodul Puffermodul USV-Komponente PS2001-2410-1001 PS9401-2420-0000 PS9011-2420-0001 CU8130-0xxx PS9401-2420-0000 – Redundanzmodul Das PS9401-2420-0000 ist ein Redundanzmodul, das zum Aufbau von 1+1 und N+1-redundanten Systemen verwendet werden kann. Es verfügt über zwei Eingangskanäle, an die Stromversorgungen mit bis zu 12 A Ausgangsstrom...

  • Seite 173: Usv-Komponente

    • digitale Signale zur Kommunikation mit nicht-protokollfähigen Endgeräten • TwinCAT-SPS-Bausteine zur Abfrage des USV-Betriebs Eine Besonderheit der Beckhoff CU81xx-Geräte ist OCT (One Cable Technology) als Kommunikationstechnologie zwischen USV und Industrie-PC. Damit ist gemeint, dass die zwei Verbindungsleitungen (+24 V, 0 V) zwischen Industrie-PC und USV nicht nur zur Versorgung des Industrie-PCs, sondern auch zur bidirektionalen Datenübertragung verwendet werden.

  • Seite 174: Zubehör Für Die Montage

    Diese Halterung wird verwendet, um das Gerät auf einer ebenen Fläche oder Platte zu montieren, ohne eine DIN-Schiene zu verwenden. Die Halterung kann montiert werden, ohne die DIN-Schienen-Halterungen zu lösen. Abb. 150: Isometrische Ansicht, Einbaumaße Winkel für Wandmontage Version: 1.0 PS2001-2410-1001...

  • Seite 175: Ausgabestände Der Dokumentation

    Ausgabestände der Dokumentation Version Kommentar • Erste Veröffentlichung • Ergänzungen und Korrekturen • Kapitel „Einbaulage“ hinzugefügt • Kapitel „Verwendung in einem dichten Gehäuse“ entfernt • Kapitel „Start-Up-Verhalten der Ausgangsspannung“ hinzugefügt • Kapitel „Einbaulagen“ entfernt • Vorläufige Dokumentation für PS2001-2410-1001 PS2001-2410-1001 Version: 1.0...

  • Seite 176: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: www.beckhoff.com...
