- Seite 1 Dokumentation | DE PS1021-2405-0000 Stromversorgung 24 V DC, 5 A, 1 phasig 30.10.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Externe Eingangsabsicherung...................... 29 Parallelbetrieb zur Leistungserhöhung .................... 30 Serienschaltung .......................... 30 Induktive und kapazitive Lasten ...................... 31 Laden von Batterien ........................ 31 Betrieb an zwei Phasen ........................ 31 Verwendung in einem dichten Gehäuse.................. 32 5 Anhang .............................. 33 Ausgabestände der Dokumentation .................... 33 Support und Service ........................ 34 PS1021-2405-0000 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS1021-2405-0000...
-
Seite 5: Übersicht
• Wirkungsgrad bis zu 92,3% • Volle Leistung zwischen -10°C und +55°C • Einschließlich DC-OK-Relais-Kontakt Die Stromversorgung PS1021-2405-0000 ist eine 1-phasige 24 V Stromversorgung mit einem Ausgangsstrom von 5A und einer Ausgangsleistung von 120W. Eingangsseitig besitzt das Gerät einen Weitbereichseingang und eine Einschaltstrombegrenzung. -
Seite 6: Vorwort
Vorwort Hinweise zur Dokumentation Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS1021-2405-0000 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
-
Seite 9: Terminologie Und Abkürzungen
Netzfrequenz von 50 Hz gültig. AC 120 V-Parameter sind für eine Netzfrequenz von 60 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. PS1021-2405-0000 Version: 1.0... -
Seite 10: Technische Daten, Montage, Verdrahtung
Überschwingen beim Einschalten Max. 200mV 200mV 200mV Siehe Abb. Einschaltverhalten-Definitionen *) Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. **) Der Spitzenwertfaktor ist das mathematische Verhältnis des Spitzenwerts zum Effektivwert der Eingangsstromwellenform. Version: 1.0 PS1021-2405-0000... - Seite 11 Technische Daten, Montage, Verdrahtung Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom PS1021-2405-0000 Version: 1.0...
-
Seite 12: Dc-Eingang
Technische Daten, Montage, Verdrahtung DC-Eingang Betreiben Sie diese Stromversorgung nicht mit DC-Eingangsspannung! Version: 1.0 PS1021-2405-0000... -
Seite 13: Einschaltstrom
Bei +25°C, Kaltstart spitze spitze spitze Einschaltenergie Max. 0.4A 0.5A 1.5A Bei +40°C, Kaltstart Abb. 3: Eingangs-Einschaltstromstoß, typisches Verhalten 230Vac Eingang, 24V 5A Ausgang, 40°C Umgebungstemperatur; Eingangseinschaltstrom, in die erste Spitze gezoomt, 230Vac Eingang, 24V 5A Ausgang, 40°C Umgebungstemperatur PS1021-2405-0000 Version: 1.0... -
Seite 14: Ausgang
Dies ist die maximale Ausgangsspannung, die in der Endstellung des Potentiometers im Uhrzeigersinn aufgrund von Toleranzen auf- treten kann. Es ist kein garantierter Wert, der erreicht werden kann. Ein typischer Wert sind 28,5V. Lineares Derating zwischen +55°C und +70°C Abb. 4: Ausgangsspannung zu Ausgangsstrom, typ.; Intermittierender Betrieb, Kurzschluss am Ausgang Version: 1.0 PS1021-2405-0000... -
Seite 15: Netzausfall Überbrückungszeit
Bei 24V, 2,5A, siehe Abb. Überbrückungszeit zu Eingangsspannung Typ. 26ms 51ms 50ms Bei 24V, 5A, siehe Abb. Überbrückungszeit zu Eingangsspannung Min. 22ms 43ms 42ms Bei 24V, 5A, siehe Abb. Überbrückungszeit zu Eingangsspannung Abb. 5: Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen PS1021-2405-0000 Version: 1.0... -
Seite 16: Dc-Ok-Relaiskontakt
Der Kontakt öffnet sobald die Ausgangsspannung unter 21,4V abfällt. Kontaktbelastbarkeit Maximal 60Vdc 0,3A, 30Vdc 1A, 30Vac 0,5A, ohmsche Last Min. zulässige Last: 1mA bei 5Vdc Isolationsspannung Siehe die Tabelle für die Spannungsfestigkeit im Kapitel Spannungsfestigkeit Abb. 6: Verhalten des DC-OK-Relaiskontakts Version: 1.0 PS1021-2405-0000... -
Seite 17: Wirkungsgrad Und Verluste
Belastung der Stromversorgung von 25% der Nennlast für 25% der Zeit, 50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 7: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 8: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung PS1021-2405-0000 Version: 1.0... -
Seite 18: Lebenserwartung Und Mtbf
645.000h Bei 24V, 5A und 40°C; Ground Benign GB40 217F 872.000h 842.000h 839.000h Bei 24V, 5A und 25°C; Ground Benign GB25 165.000h 164.000h 168.000h Bei 24V, 5A und 40°C; Ground Fixed GF40 206.000h 205.000h 211.000h Bei 24V, 5A und 25°C; Ground Fixed GF25 Version: 1.0 PS1021-2405-0000... -
Seite 19: Funktionsschaltbild
Technische Daten, Montage, Verdrahtung Funktionsschaltbild Abb. 9: Funktionsschaltbild PS1021-2405-0000 Version: 1.0... -
Seite 20: Anschlussklemmen Und Verdrahtung
• Beachten Sie die nationalen Installationsvorschriften und Regelungen! • Verwenden Sie das Gerät nicht ohne PE-Anschluss. • Stellen Sie sicher, dass alle Einzeldrähte einer Litze in der Anschlussklemme stecken! • Unbenutzte Klemmen sollten fest angezogen sein. • Aderendhülsen sind erlaubt. Version: 1.0 PS1021-2405-0000... -
Seite 21: Frontseite Und Bedienelemente

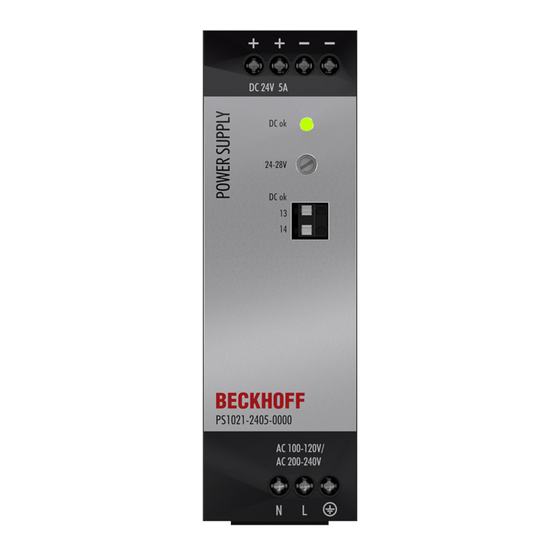

Technische Daten, Montage, Verdrahtung 3.11 Frontseite und Bedienelemente Abb. 10: Vorderseite PS1021-2405-0000 Eingangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L Schutzleiter PE Ausgangsklemmen (Schraubklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang Potentiometer für die Ausgangsspannung... -
Seite 22: Emv
Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) die- ses Gerät muss jede empfangene Störung tolerieren, auch Störungen, die zu einem unerwünschten Betrieb führen können. nur zur Information, nicht obligatorisch für EN 61000-6-3 Schaltfrequenzen Hauptwandler 40kHz bis 120kHz Für Laststrombereich zwischen 1A - 5A Version: 1.0 PS1021-2405-0000... -
Seite 23: Umgebung
Nicht unter Spannung setzen, solange Kondensation vorhanden ist Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15mm und einer Dicke von 1,3mm und Standard-Einbaulage. Für AC 208V-Netze sind AC 200-220V-Werte zu verwenden. Abb. 11: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe PS1021-2405-0000 Version: 1.0... -
Seite 24: Schutzfunktionen Und Sicherheitsmerkmale
Bei 230Vac, 50Hz, TN-, TT-Netz / IT-Netz < 0.27mA / 0.56mA Bei 110Vac, 50Hz, TN-, TT-Netz / IT-Netz < 0.38mA / 0.78mA Bei 132Vac, 60Hz, TN-, TT-Netz / IT-Netz < 0.43mA / 0.90mA Bei 264Vac, 50Hz, TN-, TT-Netz / IT-Netz Version: 1.0 PS1021-2405-0000... -
Seite 25: Spannungsfestigkeit
DC-OK und dem Ausgang nicht überschritten wird (Spalte D). Wir empfehlen, DC-OK-Pins und die Ausgangspins bei der Durchführung des Tests miteinander zu verbinden. Typprüfung 2500Vac 3000Vac 1000Vac 500Vac Stückprüfung 2500Vac 2500Vac 500Vac 500Vac Feldprüfung 2000Vac 2000Vac 500Vac 500Vac Einstellung des Abschaltstroms > 10mA > 10mA > 15mA > 1mA PS1021-2405-0000 Version: 1.0... -
Seite 26: Konformitätserklärung Und Zulassungen
Technische Daten, Montage, Verdrahtung 3.16 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate: UL 61010-1/2-201, Applicable for US and Canada Version: 1.0 PS1021-2405-0000... -
Seite 27: Abmessungen Und Gewicht
Verwenden Sie 35 mm DIN-Schienen nach EN 60715 oder EN 50022 mit einer Höhe von 7,5 oder 15mm. Gewicht 370g Kunststoffmaterial des Flammenhemmendes Polycarbonat (PC) - UL94-V0 Gehäuses Vicat-Erweichungstemperatur spezifiziert mit 149°C nach ASTM D1525 Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 8] Abb. 13: Vorder-/Seitenansicht PS1021-2405-0000 PS1021-2405-0000 Version: 1.0... -
Seite 28: Anwendungshinweise
Beispiele zeigen typische Spannungseinbrüche für ohmsche Lasten: Abb. 14: 10A Spitzenstrom (ohmsche Last) für 50ms, die Ausgangsspannung sinkt von 24V auf 17V ab Abb. 15: 25A Spitzenlast (ohmsche Last) für 5ms, die Ausgangsspannung sinkt von 24V auf 9V ab. Version: 1.0 PS1021-2405-0000... -
Seite 29: Rückspeisende Lasten
Prüfen Sie auch die lokalen Vorschriften und Anforderungen. In manchen Ländern können lokale Vorschriften gelten. Wenn eine externe Sicherung erforderlich ist oder verwendet wird, müssen Mindestanforderungen berücksichtigt werden, um Fehlauslösungen des Leitungsschutzschalters zu vermeiden. Es sollte ein Leitungsschutzschalter mit einem Mindestwert von 10A B- oder 6A C-Charakteristik verwendet werden. PS1021-2405-0000 Version: 1.0... -
Seite 30: Parallelbetrieb Zur Leistungserhöhung
Einschränkungen: Halten Sie zwischen zwei Stromversorgungen einen Einbauabstand von 15mm (links/ rechts) ein und installieren Sie die Stromversorgungen nicht übereinander. Denken Sie daran, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 16: Serienschaltung Version: 1.0 PS1021-2405-0000... -
Seite 31: Induktive Und Kapazitive Lasten
Verwenden Sie die Stromversorgung nicht zum Laden von Batterien. Betrieb an zwei Phasen Die Stromversorgung kann auch an zwei Phasen eines Dreiphasensystems verwendet werden. Eine solche Phase-zu-Phase-Verbindung ist zulässig, solange die Versorgungsspannung unter 240V+10% liegt. Abb. 17: Betrieb an 2 Phasen PS1021-2405-0000 Version: 1.0... -
Seite 32: Verwendung In Einem Dichten Gehäuse
Schutzart IP66 PK Schutzart IP66 PK 9516 100, Kunststoff 9516 100, Kunststoff Eingangsspannung 230Vac 230Vac Last 24V, 4A; (=80%) 24V, 5A; (=100%) Temperatur im 38,9°C 41,5°C Inneren des Gehäuses Temperatur 24,2°C 24,4°C außerhalb des Gehäuses Temperaturanstieg 14,5K 17,1K Version: 1.0 PS1021-2405-0000... -
Seite 33: Anhang
Anhang Anhang Ausgabestände der Dokumentation Version Kommentar - 1. Veröffentlichung - Korrekturen & Ergänzungen - Vorläufige Dokumentation für PS1021-2405-0000 PS1021-2405-0000 Version: 1.0... -
Seite 34: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.com/german/beckhoff/world.htm... - Seite 36 Mehr Informationen: www.beckhoff.de/ps1021-2405-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
