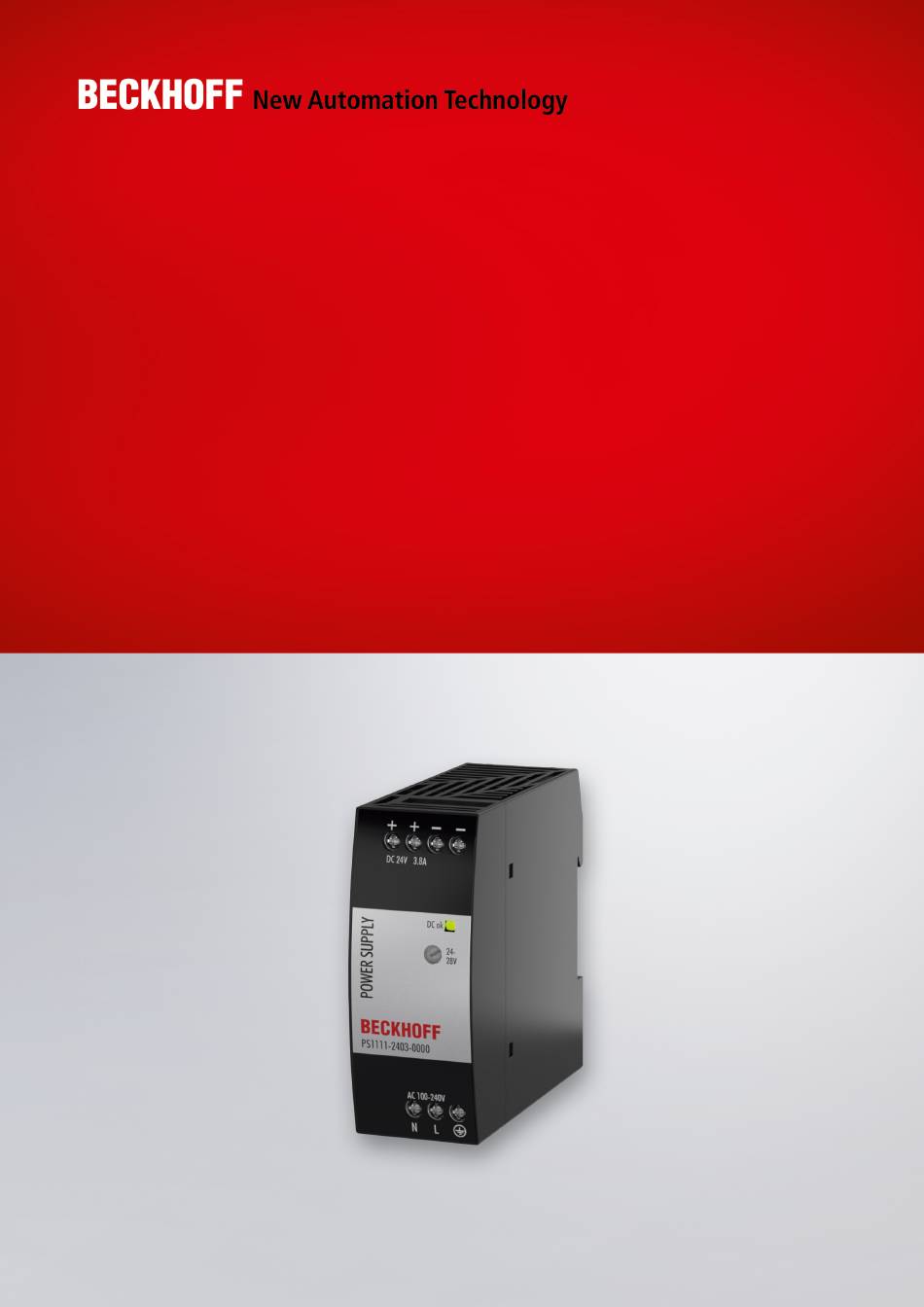

- Seite 1 Dokumentation | DE PS1111-2403-0000 Stromversorgung 24 V DC, 3,8 A, 1 phasig 30.10.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
3.17 Abmessungen und Gewicht...................... 26 4 Anwendungshinweise .......................... 27 Laden von Batterien ........................ 27 Serienschaltung .......................... 27 Parallelbetrieb zur Leistungserhöhung .................... 27 Betrieb an zwei Phasen ........................ 27 Verwendung in einem dichten Gehäuse.................. 28 5 Anhang .............................. 29 Ausgabestände der Dokumentation .................... 29 Support und Service ........................ 30 PS1111-2403-0000 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS1111-2403-0000...
-
Seite 5: Übersicht
• Niedrige Leerlaufleistungsverluste • Volle Leistung zwischen -10°C und +60°C • Große Schraubklemmen Die Stromversorgung PS1111-2403-0000 ist eine 1-phasige 24 V Stromversorgung mit einem Ausgangsstrom von 3,8A. Eingangsseitig besitzt das Gerät einen Weitbereichseingang und eine Einschaltstrombegrenzung. Der Ausgang arbeitet nach der UI-Kennlinie und schaltet im Überlast-/Kurzschlussfall in den sicheren Hiccup-Modus. -
Seite 6: Vorwort
Vorwort Hinweise zur Dokumentation Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS1111-2403-0000 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
- Seite 9 • Die maximale Umgebungslufttemperatur beträgt +70°C (+158°F). Die Betriebstemperatur ent- spricht der Umgebungs- oder Umgebungslufttemperatur und ist 2 cm unter dem Gerät definiert. • Das Gerät ist für den Betrieb in Bereichen zwischen 5% und 95% relativer Luftfeuchtigkeit aus- gelegt. PS1111-2403-0000 Version: 1.0...
-
Seite 10: Terminologie Und Abkürzungen
Netzfrequenz von 50 Hz gültig. AC 120 V-Parameter sind für eine Netzfrequenz von 60 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. Version: 1.0 PS1111-2403-0000... -
Seite 11: Technische Daten, Montage, Verdrahtung
Bei 24V, 3,8A Konstantstromlast, 0mF Lastkapazität, siehe Abb. Einschaltverhalten-Definitionen Typ. 42ms 42ms 40ms bei 24V, 3,8A Konstantstromlast, 2mF Lastkapazität, siehe Abb. Einschaltverhalten-Definitionen Überschwingen beim Ein- Max. 100mV 100mV 100mV Siehe Abb. Einschaltverhalten-Definitionen schalten Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom PS1111-2403-0000 Version: 1.0... -
Seite 12: Dc-Eingang
Technische Daten, Montage, Verdrahtung DC-Eingang Betreiben Sie diese Stromversorgung nicht mit DC-Eingangsspannung! Version: 1.0 PS1111-2403-0000... -
Seite 13: Einschaltstrom
Bei +40°C, Kaltstart spitze spitze spitze Max. 15A Bei +25°C, Kaltstart spitze spitze spitze Einschaltenergie Max. 0,3A 0,4A 1,7A Bei +40°C, Kaltstart Abb. 3: Einschaltverhalten bei Nennlast, typ., 230Vac@25°C; Zoom Einschaltstromstoß Abb. 4: Einschaltverhalten bei Nennlast, typ., 120Vac@25°C; Zoom Einschaltstromstoß PS1111-2403-0000 Version: 1.0... -
Seite 14: Ausgang
Das Gerät ist widerstandsfähig und zeigt keine Fehlfunktion, wenn eine Last Spannung an die Stromversorgung zurückführt. Dabei spielt es keine Rolle, ob die Stromversorgung ein- oder ausgeschaltet ist. Die absorbierende Energie kann anhand des eingebauten großdimensionierten Ausgangskondensators berechnet werden. Abb. 5: Ausgangsspannung zu Ausgangsstrom, typ.; Kurzschluss am Ausgang. Version: 1.0 PS1111-2403-0000... -
Seite 15: Netzausfall-Überbrückungszeit
AC 230V Netzausfall- Typ. 14ms 25ms 119ms Bei 24V, 3,8A Überbrückungszeit Typ. 40ms 60ms 242ms Bei 24V, 1,9A Min. 11,5ms 20ms 95ms Bei 24V, 3,8A Min. 32ms 48ms 194ms Bei 24V, 1,9A Abb. 6: Netzausfall-Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen PS1111-2403-0000 Version: 1.0... -
Seite 16: Wirkungsgrad Und Verluste
Belastung der Stromversorgung von 25% der Nennlast für 25% der Zeit, 50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 7: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 8: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung Version: 1.0 PS1111-2403-0000... -
Seite 17: Funktionsschaltbild
Technische Daten, Montage, Verdrahtung Funktionsschaltbild Abb. 9: Funktionsschaltbild PS1111-2403-0000 Version: 1.0... -
Seite 18: Frontseite Und Bedienelemente
Technische Daten, Montage, Verdrahtung Frontseite und Bedienelemente Abb. 10: Vorderseite PS1111-2403-0000 Eingangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L Schutzleiter PE Ausgangsklemmen (Schraubklemmen) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang Potentiometer für die Ausgangsspannung... -
Seite 19: Anschlussklemmen Und Verdrahtung
6mm² f*: max. 4mm² a*: max. 4mm² (d<2,8mm) Anschlussquerschnitt e*: AWG 20-10 (AWG) f*: AWG 20-10 a* AWG 20-10 (d<2,8mm) Abisolierlänge 7mm / 0.28inch e* = eindrähtig, Draht massiv f* = feindrähtig, Litze a* = mit Aderendhülse PS1111-2403-0000 Version: 1.0... -
Seite 20: Lebenserwartung
Bei 24V, 3,8A und 40°C; Ground Benign GB40 217F 1.042.000h 1.055.000h 977.000h Bei 24V, 3,8A und 25°C; Ground Benign GB25 210.000h 215.000h 211.000h Bei 24V, 3,8A und 40°C; Ground Fixed GF40 276.000h 282.000h 281.000h Bei 24V, 3,8A und 25°C; Ground Fixed GF25 Version: 1.0 PS1111-2403-0000... -
Seite 21: Emv
Störaussendung EN 55011, EN 55022, CISPR 11, Klasse B CISPR 22 Oberschwingungseingangsstrom EN 61000-3-2 Klasse A erfüllt Spannungsschwankungen, Flicker EN 61000-3-3 Erfüllt, getestet mit nicht pulsierenden Konstant- strombelastungen. Schaltfrequenzen Hauptwandler 5kHz bis 120kHz Eingangsspannung und Ausgangslast abhängig PS1111-2403-0000 Version: 1.0... -
Seite 22: Umgebung
Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15mm und einer Dicke von 1,3mm und Standard-Einbaulage. Das Derating ist nicht hardwaregesteuert. Der Benutzer muss dies berücksichtigen, um unterhalb der herabgesetzten Stromgrenzen zu bleiben, damit das Gerät nicht überlastet wird. Abb. 11: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe Version: 1.0 PS1111-2403-0000... -
Seite 23: Schutzfunktionen Und Sicherheitsmerkmale
Bei 230Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 40µA / 70µA Bei 110Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 50µA / 110µA Bei 132Vac, 60Hz, TN-, TT-Netz / IT-Netz Max. 90µA / 180µA Bei 264Vac, 50Hz, TN-, TT-Netz / IT-Netz PS1111-2403-0000 Version: 1.0... -
Seite 24: Spannungsfestigkeit
> 2mA > 6mA Wir empfehlen entweder den Pluspol oder den Minuspol mit dem Schutzleitersystem zu verbinden. Dadurch können Situationen vermieden werden, in denen die Last unerwartet startet oder nicht abgeschaltet werden kann, wenn ein unbemerkter Erdschluss auftritt. Version: 1.0 PS1111-2403-0000... -
Seite 25: Konformitätserklärung Und Zulassungen
Technische Daten, Montage, Verdrahtung 3.16 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate: UL 61010-1/2-201 Applicable for US and Canada UL Certificate: NEC CLASS 2 PS1111-2403-0000 Version: 1.0... -
Seite 26: Abmessungen Und Gewicht
Höhe von 7,5 oder 15mm. Gewicht 270g Gehäusewerkstoff Hochwertiges Polycarbonat/ABS-Blend-Material Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9] Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser von mehr als 4,2 mm. Abb. 13: Vorder-/Seitenansicht PS1111-2403-0000, alle Angaben in mm Version: 1.0 PS1111-2403-0000... -
Seite 27: Anwendungshinweise
Die Stromversorgung kann auch an zwei Phasen eines Dreiphasensystems verwendet werden. Eine solche Phase-zu-Phase-Verbindung ist zulässig, solange die Versorgungsspannung unter 240V+10% liegt. Abb. 14: Betrieb an 2 Phasen Stellen Sie sicher, dass der Leiter, der mit der N-Anschlussklemme verbunden ist, entsprechend abgesichert ist. PS1111-2403-0000 Version: 1.0... -
Seite 28: Verwendung In Einem Dichten Gehäuse
Schutzart IP66 PK 9516 100, Kunststoff 9516 100, Kunststoff Eingangsspannung 230Vac 230Vac Last 24V, 3,04A; (=80%) 24V, 3,8A; (=100%) Temperatur im 30,3°C 31,7 °C Inneren des Gehäuses Temperatur 21,0°C 21,0°C außerhalb des Gehäuses Temperaturanstieg 9,3K 10,7 K Version: 1.0 PS1111-2403-0000... -
Seite 29: Anhang
Anhang Anhang Ausgabestände der Dokumentation Version Kommentar - 1. Veröffentlichung - Ergänzungen & Korrekturen - Vorläufige Dokumentation für PS1111-2403-0000 PS1111-2403-0000 Version: 1.0... -
Seite 30: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.com/german/beckhoff/world.htm... - Seite 32 Mehr Informationen: www.beckhoff.de/ps1111-2403-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
