– Entfeuchtungsleistung
3.2
Allgemeine Beschreibung
Das Gerät ist ein mobiler Kondensationstrockner
zum entfeuchten und trocken von Raumluft. Das
Gerät ist für den Einsatz auf Baustellen konzipiert.
Das Gerät ist nur einzusetzen:
– für die bestimmungsgemäße Verwendung,
– und unter Beachtung aller im Kapitel Sicherheit
[
6] gegebenen Hinweise.
Aufbau, Lieferumfang und Zubehör
6
5
4
3
2

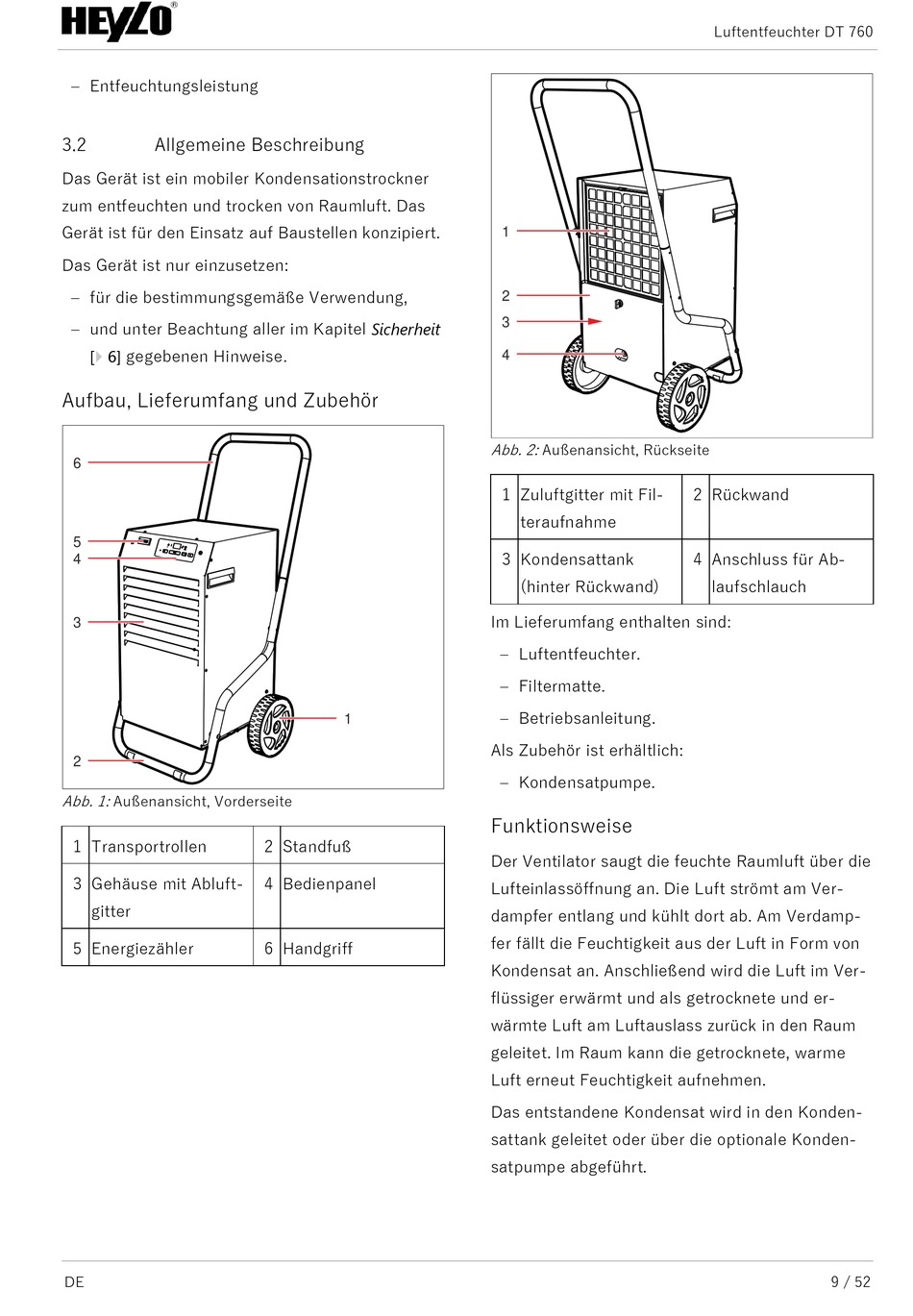

Abb. 1:
Außenansicht, Vorderseite
1 Transportrollen
3 Gehäuse mit Abluft-
gitter
5 Energiezähler
DE
1
2 Standfuß
4 Bedienpanel
6 Handgriff
1
2
3
4
Abb. 2:
Außenansicht, Rückseite
1 Zuluftgitter mit Fil-
teraufnahme
3 Kondensattank
(hinter Rückwand)
Im Lieferumfang enthalten sind:
– Luftentfeuchter.
– Filtermatte.
– Betriebsanleitung.
Als Zubehör ist erhältlich:
– Kondensatpumpe.
Funktionsweise
Der Ventilator saugt die feuchte Raumluft über die
Lufteinlassöffnung an. Die Luft strömt am Ver-
dampfer entlang und kühlt dort ab. Am Verdamp-
fer fällt die Feuchtigkeit aus der Luft in Form von
Kondensat an. Anschließend wird die Luft im Ver-
flüssiger erwärmt und als getrocknete und er-
wärmte Luft am Luftauslass zurück in den Raum
geleitet. Im Raum kann die getrocknete, warme
Luft erneut Feuchtigkeit aufnehmen.
Das entstandene Kondensat wird in den Konden-
sattank geleitet oder über die optionale Konden-
satpumpe abgeführt.
Luftentfeuchter DT 760
2 Rückwand
4 Anschluss für Ab-
laufschlauch
9 / 52
