HEYLO DT 750 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HEYLO Anleitungen
  4. Luftentfeuchter
  5. DT 750
  6. Bedienungsanleitung

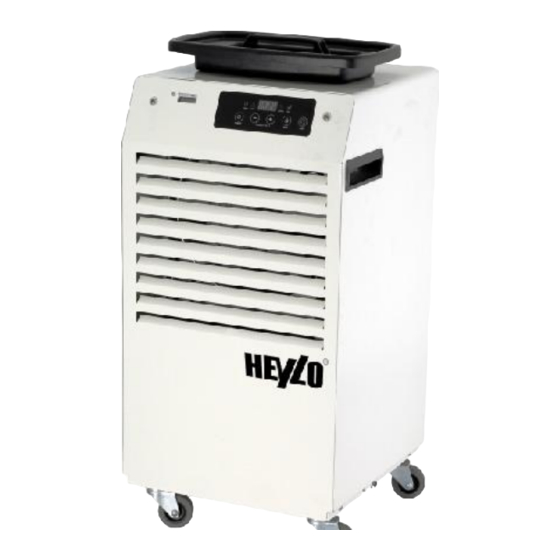

HEYLO DT 750 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DT 750:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

www.heylo.de
Stand: 07/2016
Profi-Technik f
Art.-Nr. 1110599
BEDIENUNGSANLEITUNG
USER MANUAL
DE
EN
DT 750
Entfeuchter
Dehumidifier
DER EXPERTE FÜR PROFIS
ENTFEUCHTER

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HEYLO DT 750

Inhaltszusammenfassung für HEYLO DT 750

  • Seite 1 Stand: 07/2016 Profi-Technik f Art.-Nr. 1110599 DER EXPERTE FÜR PROFIS DT 750 ENTFEUCHTER BEDIENUNGSANLEITUNG USER MANUAL Entfeuchter Dehumidifier...

  • Seite 2: Inhaltsverzeichnis

    Typ: DT 550, DT 650, DT 750, DT 850, DT 950 HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“, sowie folgenden Bestimmungen und Normen entsprechen.

  • Seite 3: Sicherheitshinweise

    Hersteller keine Haftung. Kinder fernhalten: Kinder nicht mit dem oder in der Nähe des Geräts spielen lassen. Elektrischer Anschluss: HEYLO Bautrockner sind für den Betrieb mit 230V/50Hz ausgelegt. Nur mit Schukostecker verwenden! Genutzte Steckdosen müssen geerdet sein, bzw. mit einem Fehlerstromschutzschalter in der Hausinstallation abgesichert sein.

  • Seite 4: Aufstellen Des Kondensationstrockners

    Luft auf den nassen Bereich gerichtet ist und die warme, trockene Luft darüber fließt. Die Öffnung sollte mindestens einen Meter von der Wand entfernt sein. Der HEYLO-Kondensationstrockner erwärmt die Luft, der er die Feuchtigkeit entzieht. In kleineren Räumen kann dadurch die Temperatur beträchtlich ansteigen. Zimmertemperaturen zwischen 20° und 27°C bieten allgemein gute Bedingungen für das Trocknen.
  • Seite 5 (Achtung! Der intern verbaute Hygrostat ist nur zur groben Ermittlung der Betriebsparameter geeignet und nicht zur genauen Messung der Raumluftfeuchte. Werte müssen gegeben Falls durch externes, kalibriertes Messgerät überprüft werden. HEYLO übernimmt keine Haftung für entstandene Schäden bei Übertrocknung von Materialien) Taste 4 „HOUR COUNTER“...
  • Seite 6 Anzeige B (ALARM) Die Anzeige B leuchtet rot wenn eine Störung oder eine Alarmmeldung vorliegt. (siehe auch Störungsliste/Fehlersuche Punkt 7) Anzeige C (Display) Die Anzeige C zeigt bei Stromversorgung (Einstecken des Netzsteckers) für etwa 4 Sekunden die Versionsnummer der Elektronik Software an (z.B. 0100) Weitere Anzeigen siehe Tabelle: Aktion Anzeige...
  • Seite 7 Anschluss für Ablassschlauch Tank Serviceklappe Am Anschluss des Tanks für einen Ablaufschlauch können Sie einen ¾-Zoll Schlauch anschließen, der über ein Gefälle das Wasser aus dem Tank automatisch abführt. Zusätzliche Funktion: Verwendung einer Kondensatpumpe Wenn eine optionale Kondensatpumpe verwendet wird, muss diese anstelle des Tanks montiert und am Pumpenanschluss im Tankraum angeschlossen werden.

  • Seite 8: Instandhaltung/Wartung

    Verdrahtung auf eventuell defekte Leitungen, lockere Befestigungen und Verfärbungen überprüfen. Beschädigte Kabel sind durch Neue zu ersetzten. Bei gewerblichem betrieb ist jährlich eine DGUVV3 Prüfung lt. Berufsgenossenschaft durchzuführen. Bei Fragen hierzu wenden Sie sich an den HEYLO Service.  Filter sauber halten: Das Gerät immer mit einem sauberen Luftfilter betreiben.

  • Seite 9: Technische Daten

    6. Technische Daten Modell DT 750 Entfeuchtungsleistung max. 33 l /24h (32°C/90%RH) Entfeuchtungsleistung (EU Standard) (30°C/80%RH) 26 l /24h Entfeuchtungsleistung (AHAM) (27°C/65%RH) 14 l /25h Entfeuchtungsleistung (EU Standard) (20°C/60%RH) 10 l /24h Luftleistung max. 350 m³/h Anschluss 230 V / 50 Hz...

  • Seite 10: Fehlersuche

    Feuchte Sonde U.R. Gerät läuft weiter, Wenn Fehler außerhalb Nennwert wiederholt auftritt, Service kontaktieren Pro1 Alarm 8 Temp. Sensor Verdampfer HEYLO Service kontaktieren Pro2 Alarm 8 Temp. Sensor Verdampfer HEYLO Service kontaktieren Pro3 Alarm 8 Temp. Sensor Raumtemp T3 HEYLO Service kontaktieren...

  • Seite 11: Ersatzteilliste

    8. Ersatzteilliste...
  • Seite 12 DT750019 Gehäuse DT750004 Display Modul DT750014 Griff (Seite) DT750020 Tanktür DT550026 Luftfilter DT750021 Kabelaufwicklung Unterteil DT750002 Energiezähler DT750022 Kabelaufwicklung Oberteil DT750003 Griff oben Wenden Sie sich für Ersatzteile und Service an Ihren Händler vor Ort oder an die HEYLO Kundendienstabteilung.

  • Seite 13: Schaltplan

    9. Schaltplan...
  • Seite 14 DT 550, DT 650, DT 750, DT 850, DT 950 HEYLO GmbH of Im Finigen 9, D-28832 Achim, Germany, declares that, if they are fitted, maintained and used in conformity with the operating instructions and the generally accepted engineering standards, the machines mentioned are in keeping with the fundamental safety and health requirements of the “Machine Ordinance”...

  • Seite 15: Safety Guidelines

    E-mail. (2) Mode of operation and demoisting performance DT 750 is a condensation dryer. The dehumidifying function is produced by blowing moist ambient air across the cold evaporation unit. The humidity condenses on the cold surface and drips down.

  • Seite 16: Setting Up The Condensation Dryer

    The opening should be at least one meter away from the wall. HEYLO condensation dryer heats the air which is drawn from the humidity. In smaller room, the temperature may increase considerably. Room temperatures of between 20 deg. and 27 deg. C offer good drying conditions as a rule.
  • Seite 17 (CAUTION: The internal hygrostat fitted is suitable only for rough determination of the operating parameters and not for a precise measurement of the room air humidity. Values may have to be checked by externally calibrated measuring device. HEYLO shall not assume any liability for damage caused by overdrying of materials) Button 4 „HOUR COUNTER“...
  • Seite 18 Display B (ALARM) The display B lights up red when a failure or an alarm message has been released. (please also refer to the fault list / fault finding chapter 7) Display C (Display) Display C will display the version number of the electronics software (such as 0100, for example) for about 4 seconds when connected to power (connecting the plug).
  • Seite 19 Connection of the drain hose TANK Service flap At the connection of the tank, a 3/4 in. drain hose can be connected which automatically drains water from the tank through a gradient. Additional functions: Use of a condensate pump When an optional condensate pump is used, this has to be installed in the tank and the pump connected has to be fitted in the tank room.

  • Seite 20: Maintenance / Repair

    Remove hardened dirt by using a cooling coil cleaner which you can obtain from HEYLO. Follow the instructions on the product precisely. When cleaning the coils, please make sure that the...

  • Seite 21: Technical Data

    (6) Technical data Model DT 750 Dehumidification performance max 33 l /24 h (32 deg. C/90 per cent RH) Dehumidification performance (EU standard) 26 l /24 h (30 deg. C/80 per cent RH) Dehumidification performance (AHAM) 14 l /25 h (27 deg.

  • Seite 22: Fault Finding

    B / AST Device continues to run; if fault temperature outside nominal occurs again, contact service value Pro1 Alarm 8 Temp. Vaporiser sensor T1 Contact HEYLO service department Pro2 Alarm 8 Temp. Vaporiser sensor T2 Contact HEYLO service department Pro3 Alarm 8 Temp.

  • Seite 23: List Of Spare Parts

    (8) List of spare parts...
  • Seite 24 Side handle DT750020 Tank door DT550026 Air filter DT750021 Cable spool - lower part DT750002 Energy meter DT750022 Cable spool - upper part DT750003 Upper handle Ask your local dealer for spare parts or get in touch with HEYLO service department.

  • Seite 25: Wiring Diagram

    (9) Wiring diagram...

  • Seite 26: Mobile Luftsysteme Für Bau, Industrie Und Gewerbe

    Beheizung Technology Drying Air cleaning Seminars Ventilation Heating Kennen Sie schon unser Reinigungssortiment „HEYLO POWER CLEAN“? Do you already know our cleaning range “HEYLO POWER CLEAN”? HEYLO POWER CLEAN HEYLO POWER CLEAN HEYLO POWER CLEAN Kunststoffreiniger Metallreiniger Klimadesinfektionsspray Plastic Cleaner...
