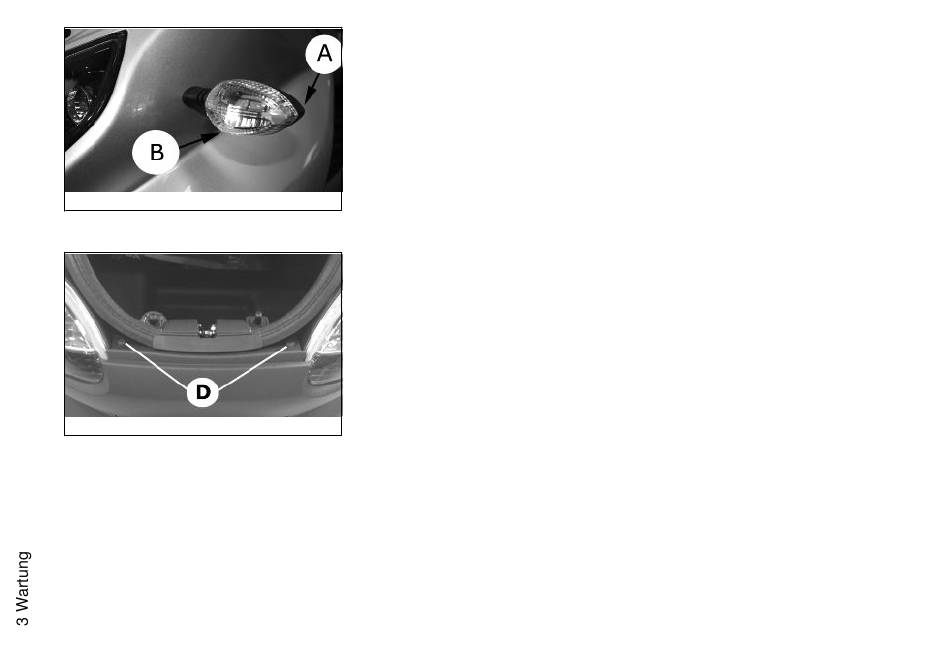

Vordere Blinker (03_35)

Um an die Lampen gelangen zu können, die Schraube «A» abschrauben und das
Glas «B» abnehmen.
Für den Lampenwechsel die Lampe greifen, dann drücken und in Uhrzeigersinn dre-
hen.
03_35
Rücklichteinheit (03_36, 03_37, 03_38, 03_39, 03_40, 03_41,
03_42)
Um die Rücklichteinheit zu entfernen, wie folgt vorgehen:
•
Die Klappe des hinteren Gepäckfachs öffnen und die beiden Schrauben
«D» herausschrauben,
•
dann die beiden Halterungen der Nummernschildbeleuchtung über die
Schrauben "C" abnehmen.
•
Die beiden Schrauben "E" herausschrauben, die Halterung der Nummern-
schildbeleuchtung "F" sowie die hintere Abdeckung "G"
•
03_36
über die Schrauben "H" abnehmen, dann die Scheinwerfereinheit aus ihrem
Sitz entfernen.
Für die Lampen wie folgt vorgehen:
Die mit Druck eingesetzten Lampen «B» ausbauen.
Die Lampen «A» mit Bajonettverschluss mit 30°Drehung in Uhrzeigersinn ausbauen.
