Benutzerhandbuch
EM-PMI540-T2000
Installation
©
Danfoss | Juli 2021

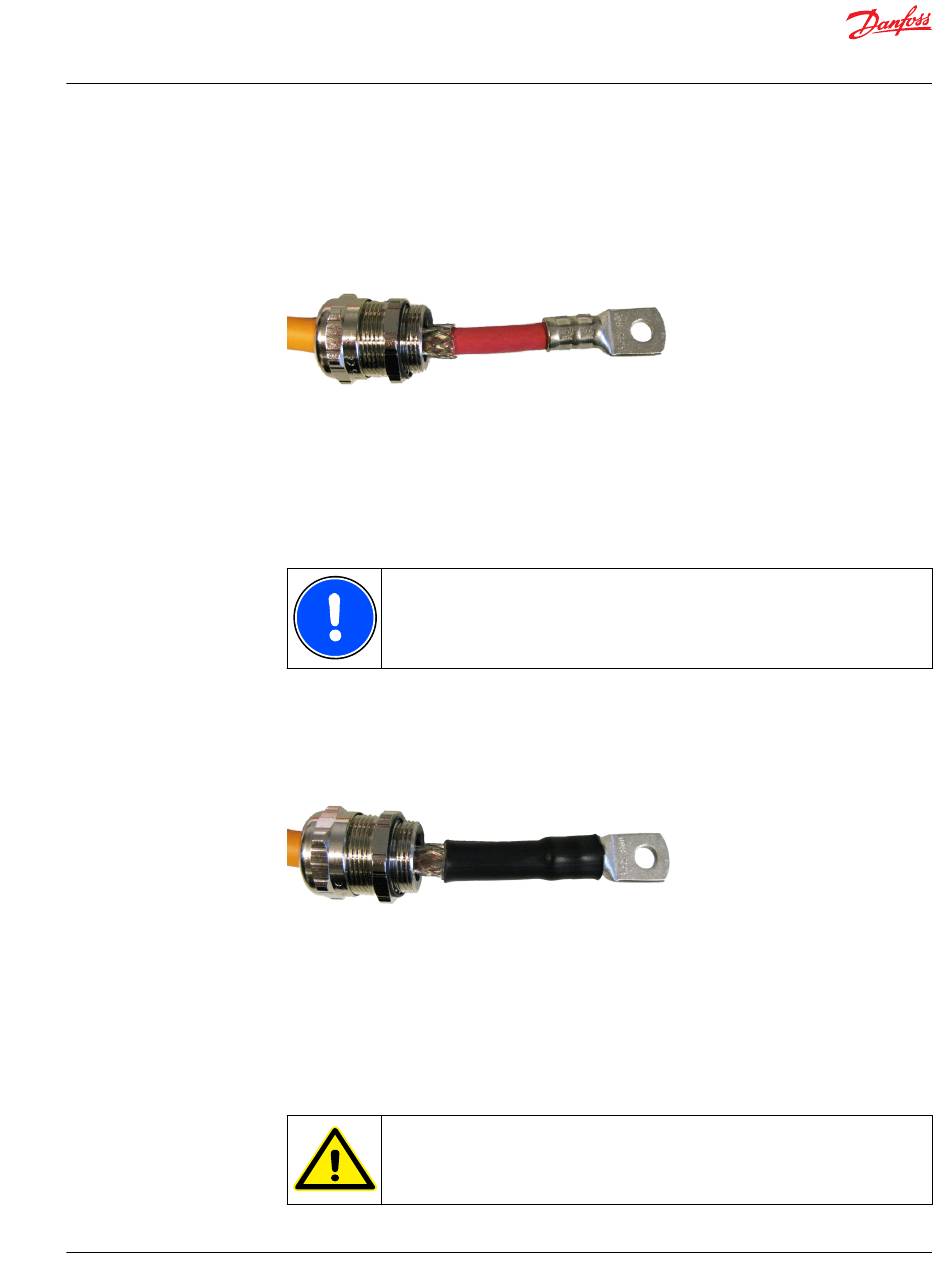

Kabelschuh verbinden
7. Schneiden Sie ein Stück Schrumpfschlauch ab und schrumpfen Sie es über dem Kabelschuh und dem
Geflechtschirm, wie in der nachfolgenden Abbildung dargestellt. Dies dient dazu, den Geflechtschirm
zu fixieren und für zusätzliche Isolierung zu sorgen.
Der Schrumpfschlauch muss für einen Betriebstemperaturbereich von -40 °C bis 150 °C
ausgelegt sein. Es empfiehlt sich selbstklebender Schrumpfschlauch.
Schrumpfschlauch
8. Führen Sie das Kabel durch die entsprechende Öffnung in der Verteilerbox und verbinden Sie den
Kabelschuh mit dem Anschlusspunkt. Verwenden Sie eine Federscheibe zwischen Kabelschuh und
Anschlussschraube oder -mutter. Die nachfolgende Abbildung zeigt ein Anschlussbeispiel. Ziehen Sie
die Verbindung noch nicht fest, um den korrekten Sitz der Kabelverschraubung sicherzustellen.
Stellen Sie sicher, dass zwischen Kabelschuh und anderen metallischen Bauteilen,
einschließlich des Kabelschirms, ein Luftspalt von mindestens 10 mm besteht. Wenn der
Luftspalt kleiner ist, schützen Sie den Kabelschuh mit zusätzlichem
Isolierungsschrumpfschlauch.
BC265857530809de-000201 | 43
