Benutzerhandbuch
EM-PMI540-T2000
Produktübersicht
©
Danfoss | Juli 2021

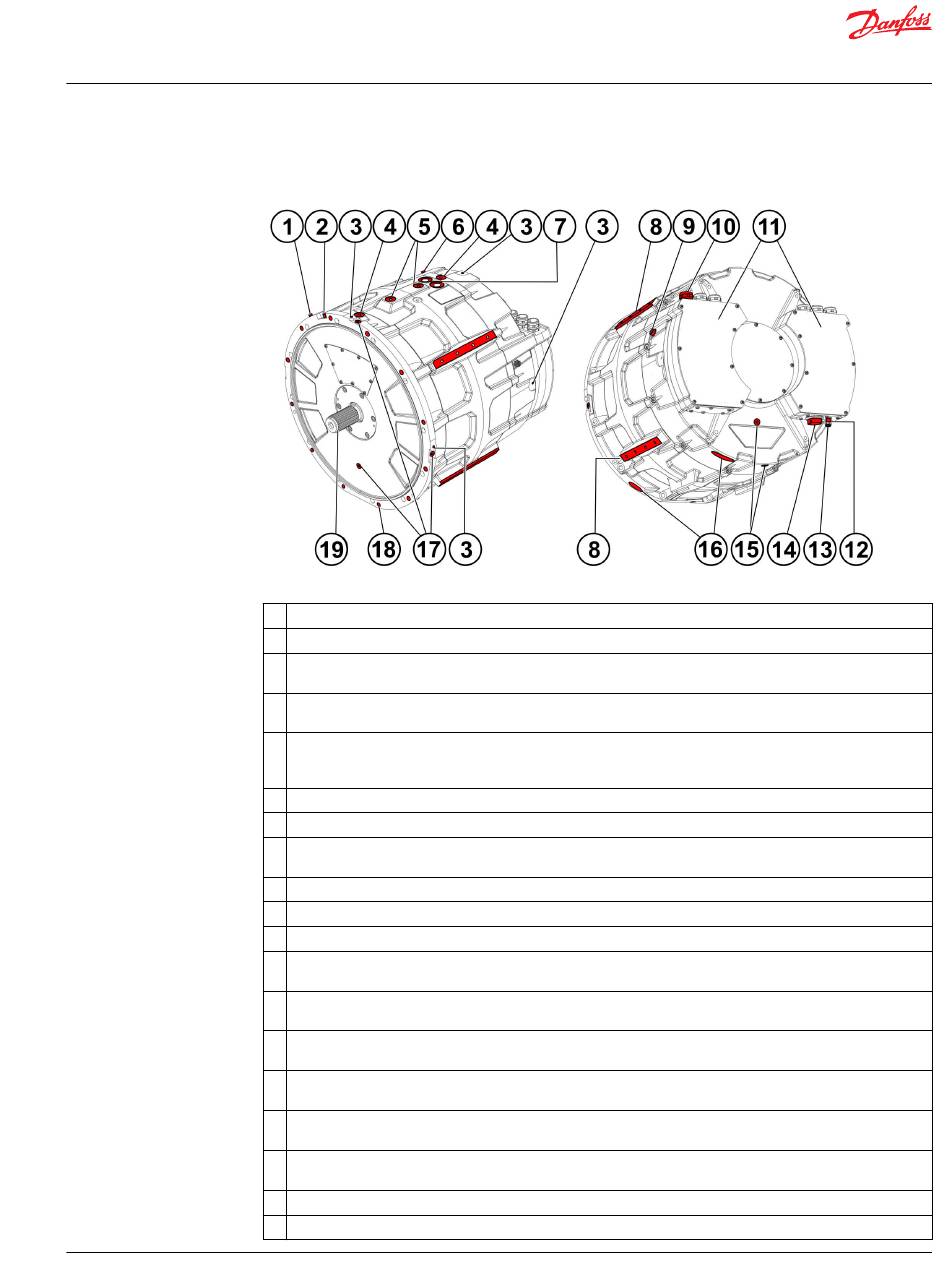

Anschlüsse und Schnittstellen
1
Anschluss für das Befüllen von Schmiermittel (Schmiernippel); Antriebsseite (Option +BHS)
2
Stecker für Lagertemperaturmessung, Antriebsseite (Option +BTMP1). Typ: 4-poliger M12 A-kodierter Stecker.
3
Vibrationssensor-Anschlusspunkte.
An der Antriebs- und an der Nicht-Antriebsseite, einer oben, zwei an den Seiten.
4
Hebepunkte.
Das reguläre Anheben erfolgt an den beiden äußeren Punkten.
5
Innere Hebepunkte.
Verwendbar als zusätzlicher Hebeösenanschluss und als Erdanschlusspunkt (Stromversorgung) des
Maschinengehäuses bei der Montage.
6
Anschluss für das Befüllen von Schmiermittel (Schmiernippel); Nicht-Antriebsseite (Option +BHS).
7
Anschlüsse des Kühlsystems (Bohrungen).
8
Montage der Fußschienen.
Vier kreisförmig im 90°-Winkel um den Rahmen angeordnete Schienen.
9
Entlüftungsstopfen.
10 Stromanschluss; Kabelverschraubung (sechs Verschraubungen bei Option -DUAL).
11 Verteilerboxen (zwei Boxen bei Option -DUAL).
12 Stecker für Lagertemperaturmessung, Nicht-Antriebsseite (Option +BTMP1).
Angeschlossen über Verteilerbox. Typ: 4-poliger M12 A-kodierter Stecker.
13 Kabelverschraubung für den Anschluss der Stillstandsheizung.
Stecker der Stillstandsheizung in der Verteilerbox.
14 Niederspannungsstecker (Stecker für Messungen), Niederspannungserdanschluss über Metallgehäuse des
Steckers.
15 Anschlüsse für Austritt überschüssigen Schmiermittels, Nicht-Antriebsseite (abhängig von Option +BHS).
Ein axialer und ein radialer Stecker (abwärts) an der Nicht-Antriebsseite.
16 Stecker für Leckagesensoren.
Ein Stecker für Leckagesensoren an jeder Seite.
17 Anschlüsse für Austritt überschüssigen Schmiermittels, Antriebsseite (abhängig von Option +BHS).
Ein axialer und vier radiale Stecker in 90°-Winkeln um den Flansch an der Antriebsseite.
18 Flanschmontage Antriebsseite.
19 Wellenanschluss.
BC265857530809de-000201 | 17
