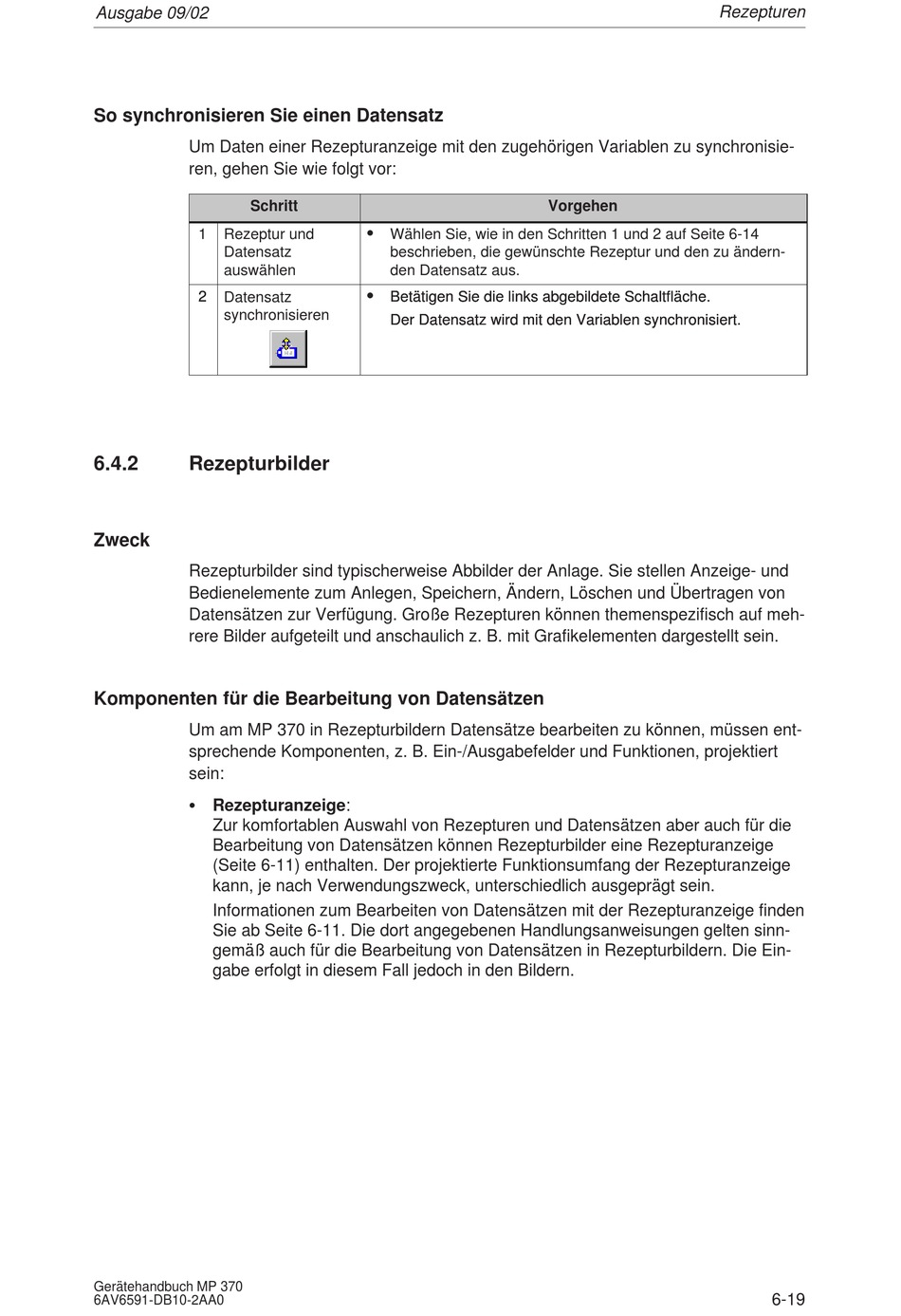

So Synchronisieren Sie Einen Datensatz; Rezepturbilder; Komponenten Für Die Bearbeitung Von Datensätzen - Siemens MP 370 Handbuch

Ausgabe 09/02

So synchronisieren Sie einen Datensatz

Um Daten einer Rezepturanzeige mit den zugehörigen Variablen zu synchronisie-
ren, gehen Sie wie folgt vor:
Schritt
1 Rezeptur und
Datensatz
auswählen
2 2 Datensatz
synchronisieren
6.4.2

Rezepturbilder

Zweck
Rezepturbilder sind typischerweise Abbilder der Anlage. Sie stellen Anzeige- und
Bedienelemente zum Anlegen, Speichern, Ändern, Löschen und Übertragen von
Datensätzen zur Verfügung. Große Rezepturen können themenspezifisch auf meh-
rere Bilder aufgeteilt und anschaulich z. B. mit Grafikelementen dargestellt sein.
Komponenten für die Bearbeitung von Datensätzen
Um am MP 370 in Rezepturbildern Datensätze bearbeiten zu können, müssen ent-
sprechende Komponenten, z. B. Ein-/Ausgabefelder und Funktionen, projektiert
sein:
S Rezepturanzeige:
Zur komfortablen Auswahl von Rezepturen und Datensätzen aber auch für die
Bearbeitung von Datensätzen können Rezepturbilder eine Rezepturanzeige
(Seite 6-11) enthalten. Der projektierte Funktionsumfang der Rezepturanzeige
kann, je nach Verwendungszweck, unterschiedlich ausgeprägt sein.
Informationen zum Bearbeiten von Datensätzen mit der Rezepturanzeige finden
Sie ab Seite 6-11. Die dort angegebenen Handlungsanweisungen gelten sinn-
gemäß auch für die Bearbeitung von Datensätzen in Rezepturbildern. Die Ein-
gabe erfolgt in diesem Fall jedoch in den Bildern.
Gerätehandbuch MP 370
6AV6591-DB10-2AA0
S
Wählen Sie, wie in den Schritten 1 und 2 auf Seite 6-14
beschrieben, die gewünschte Rezeptur und den zu ändern-
den Datensatz aus.
S S
Betätigen Sie die links abgebildete Schaltfläche. Betätigen Sie die links abgebildete Schaltfläche.
Der Datensatz wird mit den Variablen synchronisiert. Der Datensatz wird mit den Variablen synchronisiert.
Vorgehen
Rezepturen
6-19
