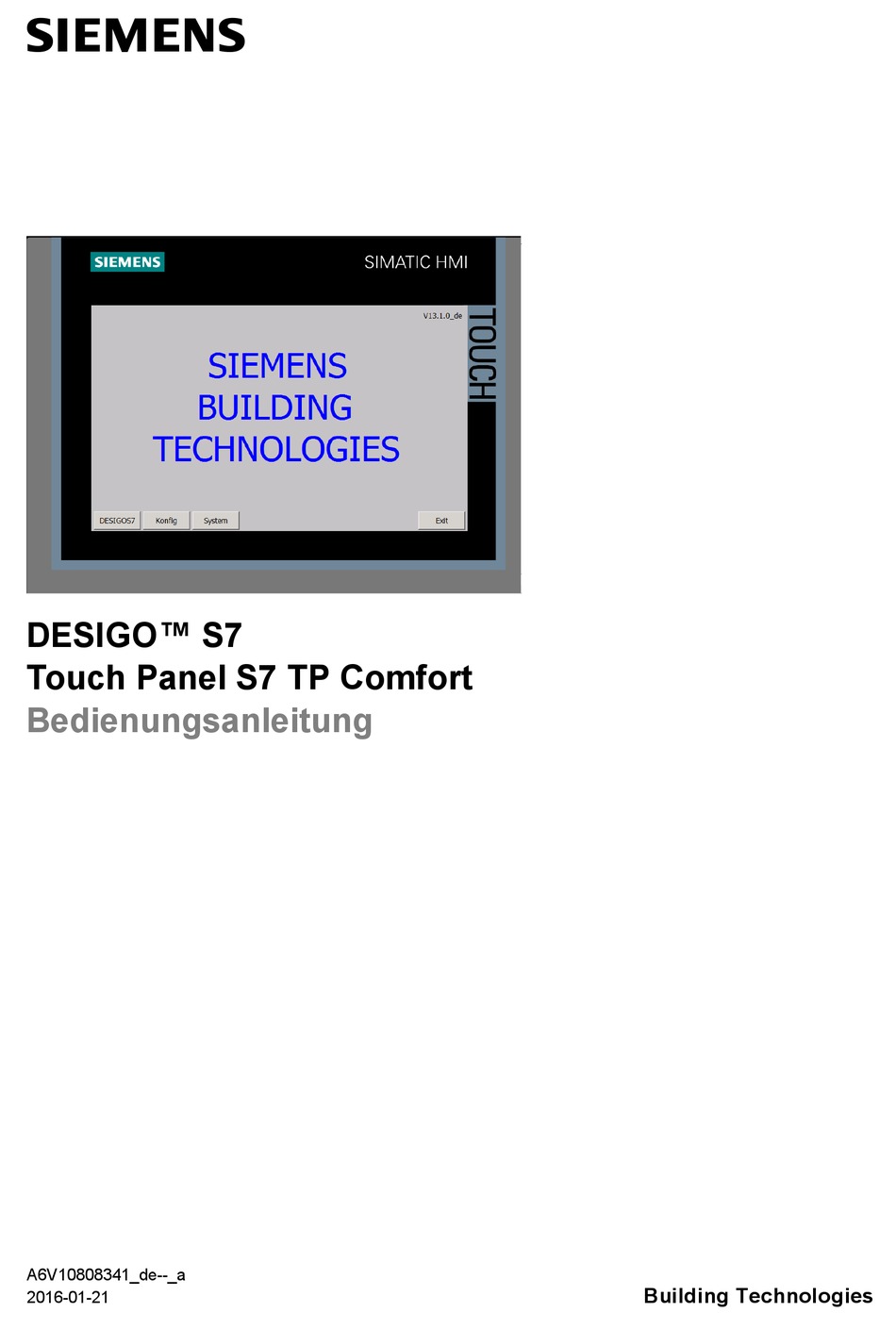

- Seite 1 DESIGO™ S7 Touch Panel S7 TP Comfort Bedienungsanleitung A6V10808341_de--_a Building Technologies 2016-01-21...
-
Seite 2: Inhaltsverzeichnis
System ....................18 Spracheinstellung (Menü) ..............19 Kennwort- und Benutzerverwaltung ............. 20 Anlagenübersichtsbild ................22 Teilanlagen-Übersichtsbild ..............23 Baustein-Üersichtsbild ................. 25 Fehlermeldungen des TP Comfort ............ 26 2 / 26 Siemens Touch Panel S7 TP Comfort Bedienungsanleitung A6V10808341_de--_a Building Technologies Inhaltsverzeichnis 2016-01-21... -
Seite 3: Zu Dieser Dokumentation
Ref. Dokumenttitel Dokumentart Dokument-Nr. Standard Gerätehandbuch Gerätehandbuch 6AV6991-1DG01-0AA0 hmi_comfort_panels_operating_instructions_de- (Siemens AI) Touch Panel S7 TP700, S55372-C117 Datenblatt CM1N9290 Bevor Sie beginnen 1.3.1 Marken Die folgende Tabelle zeigt die in dieser Dokumentation verwendeten Drittmarken und deren juristische Inhaber. Die Nutzung der Marken unterliegt den internationalen und landesspezifischen rechtlichen Bestimmungen. -
Seite 4: Copyright
1.3.2 Copyright Die Vervielfältigung und Weitergabe dieses Dokumentes ist nur mit Einverständnis der Firma Siemens gestattet und darf nur an autorisierte Personen / Gesellschaften mit spezifischen Fachkenntnissen erfolgen. 1.3.3 Qualitätssicherung Die vorliegenden Dokumentationen wurden mit grösster Sorgfalt zusammen- gestellt. Alle Dokumente werden einer regelmässigen inhaltlichen Prüfung unterzogen. -
Seite 5: Zielpublikum
Funktionsweise des Touch Panels erklärt wird. Darstellungskonventionen Texte auf Display: Fett gedruckte Texte weisen darauf hin, dass sie genau so auf dem Display erscheinen, z.B. Konfig oder System. 5 / 26 Siemens Touch Panel S7 TP Comfort Bedienungsanleitung A6V10808341_de--_a Building Technologies Zu dieser Dokumentation 2016-01-21... -
Seite 6: Anschluss Des S7 Tp Comfort
CONTROL PANEL Settings Transfer Transfer Settings MPI eingestellt werden und nicht im CONTROL PANEL Settings Transfer Transfer Settings Die Baudrate wird beim Aufbau der Verbindung automatisch angepasst. 6 / 26 Siemens Touch Panel S7 TP Comfort Bedienungsanleitung A6V10808341_de--_a Building Technologies Anschluss des S7 TP Comfort... -
Seite 7: Einschalten

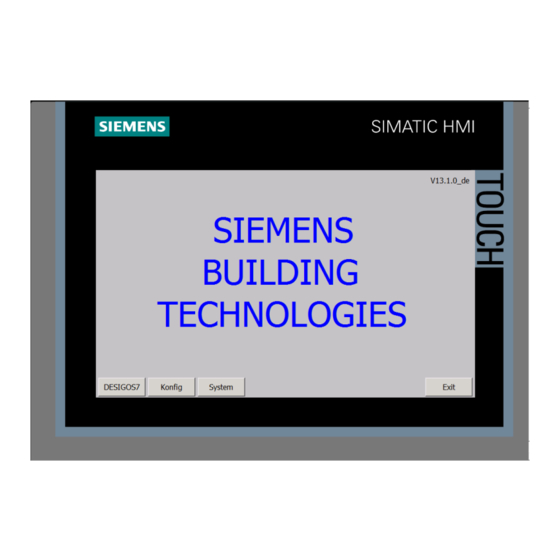

Einschalten Nach dem Einschalten des S7 TP Comfort erscheint nach einigen Sekunden das DESIGO S7 Startbild. Nach dem Verlassen des Startbildes mit der Schaltfläche Exit (man kommt zum Control Panel) kann das Startbild mit der Schaltfläche Start wieder geöffnet werden. -
Seite 8: Bedienung Des S7 Tp Comfort
Anschluss (Klemmen) für Speisung (DC 24 V, 0.5 A) Schnittstelle für Kommunikation (RJ45) Display (Anzeigefeld) Anschluss MPI / DP Anschluss USB 8 / 26 Siemens Touch Panel S7 TP Comfort Bedienungsanleitung A6V10808341_de--_a Building Technologies Bedienung des S7 TP Comfort 2016-01-21... -
Seite 9: Menü-Baum
Menü-Baum Startbild DESIGO S7 Anlage, (4.6) Teil-Anlage (4.7), Datenpunkte "Propertys" des Datenpunktes "DESIGO S7" (4.6) z.B. "Luftaufb.10," z.B. "Abluftventilator" (4.8), z.B. Beispiele: (4.1) (Wenn die Anlage zu (Wenn die Teilanlage zu "Befehl" Alarm (Disturbance) (5) "!!!" bezeichnet gestörte Elemente (mit Alarm) -
Seite 10: Systemtasten Allgemein
Feldeingaben rückgängig machen, solange diese noch nicht mit der Taste OK bestätigt wurden. (Kennworteingabe und numerische Eingabe) Eine Ebene zurückspringen Senkrechte Scrollbalken Blättern, wenn die Anzeige grösser ist als der Bildschirm. bewegen 10 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21... -
Seite 11: Login Eingeben
Login eingeben Login eingeben Beim Berühren der Schaltfläche Konfig im Startbild oder Login in den DESIGO S7 Bildern erscheint das Anmeldefenster: Beim Berühren der Eingabefelder Benutzer oder Kennwort erscheint folgende Tastatur: Benutzer und Kennwort eintippen und mit der RETURN Taste übernehmen. -
Seite 12: Werte Eingeben
Werte eingeben Allgemein Um Werte zu bedienen, muss sich der Anwender zuerst einloggen: Entweder mit Konfig im Startbild oder mit Login in den DESIGO S7-Masken Vorgehen In Eingabefeldern können Sie am TP Werte bzw. Zustände eingeben, die zur Steuerung übertragen werden. - Seite 13 Mit der Taste "Pfeile nach rechts“ kann die Eingabe korrigiert werden. Mit der Taste ESC oder X gelangen Sie ohne Eingabeänderung ins Datenpunktbild. Das Bild muss trotzdem mit "OK" bestätigen werden! 13 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21...
-
Seite 14: Grenzwertprüfung Bei Eingaben
--- / Ja Hier wird "AckTra gebildet (Acknowledge transition). Wenn der Zustand auf "---" steht, bedeutet dies, dass man den Alarm mit JA quittieren bzw. rücksetzen kann. 14 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21... -
Seite 15: Systemfunktionen
ADMIN Kennwort Das Default "Administrator" Kennwort ist DES7/999. Kann geändert werden. (Kapitel 4.5) *) Grundsätzlich entspricht die Systemfunktion (Settings, Taskbar, Transfer) des DESIGO S7 TP Comfort der des SIMATIC TP Comfort. Daher sei hier auf das Gerätehandbuch des SIMATIC TP Comfort verwiesen [1]. 15 / 26... -
Seite 16: Konfiguration
Mit dieser Schaltfläche gelangen Sie in das Bild zur Eingabe der Benutzernamen "Administrator" Kennwort und zur Eingabe der Kennworte. (Kapitel 4.5) erforderlich Mit dieser Schaltfläche werden die Eingaben in der Konfigurationsmaske übernommen. 16 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21... - Seite 17 Default-Konfiguration Anzahl CPUs MPI/DP TCP/IP 192.168.52.94 Rack Steckplatz Baudrate 187,5 kbit/s Höchste Stationsadresse Sprache Deutsch 17 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21...
-
Seite 18: System
16 Uhr 52 Minute 22 Sekunden 16:52:22 mit Return übernehmen und mit OK abspeichern. Mit dieser Schaltfläche wird die Bedienung der Uhrzeit und des Datums über- nommen und gespeichert. 18 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21... -
Seite 19: Spracheinstellung (Menü)
Die gewünschte Systemsprache antippen und mit OK bestätigen. einstellen Die Systemsprache soll mit der parametrierten Sprache in der Konfigurationsmaske übereinstimmen. HOME Zurück zum Startbild. Mit dieser Schaltfläche wird die Sprachumschaltung übernommen. 19 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21... -
Seite 20: Kennwort- Und Benutzerverwaltung
Gruppe, wenn eine Abmeldezeit abgelaufen ist, wenn die DESIGO S7-Masken ohne Login geöffnet wurden oder auch wenn man sich mit der Schaltfläche Logout in den DESIGO S7-Masken ausloggt. Die Gruppen (1) bis (8) entsprechen verschiedenen Bedienungsstufen. Der Benutzername kann eine Länge von 1 bis 40 Zeichen haben. - Seite 21 Zuordnung Kennwort-Level / Bedienberechtigung Am S7 TP Comfort sind die folgenden Kennwort-Levels vorhanden. Gruppe Benutzer / Berechtigung Bemerkung Kennwort Logout Nur sehen "Logout" in DESIGO S7 Masken berühren A/111 Kein Parameter betroffen B/222 Freigabe OP (AO,BO,MO,AV,BV,MV) Wert OP (AO,BO,MO,AV,BV,MV) Quittung (CMN_ALM)
-
Seite 22: Anlagenübersichtsbild
Die eventuell restlichen Anlagen/Ebenen können mit dem senkrechten Slider bedient werden) Allgemein Die Beschreibung der Knöpfe weiter unten gilt für alle DESIGO S7-Bilder. Die Schaltfläche Filter aus/an ist in den Datenpunktbildern irrelevant. Die Abkürzungen RW und RO bedeuten: Read Write (bedienbar) und Read Only (nur lesbar) -
Seite 23: Teilanlagen-Übersichtsbild
Die Pixelgröße in der XML-Dateien sind so eingestellt dass die erste 15 Teilanlagen im TP700/900 angezeigt werden und die erste 25 Teilanlagen im TP1200/1500. Die eventuell restlichen Anlagen/Ebenen können mit dem senkrechten Slider bedient werden) 23 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21... - Seite 24 Spalten Spalte 1: Klartext des Teilanlagen-Namens (Hängt von der Pixelgrösse ab.(max. 24 Zeichen)) Kann abgeschnitten werden. Spalte 2 Sollwert / Sollstufe Spalte 3: Störkennung (***) 24 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21...
-
Seite 25: Baustein-Üersichtsbild
(Hängt von der Pixelgrösse ab.(bis 24 Zeichen)) Kann abgeschnitten werden. Spalte 2: Sollwert, Istwert oder Sollstufe (Anzahl Zeichen hängt von der Pixelgrösse ab, Text kann abgeschnitten werden) Spalte 3: Störkennung (***) 25 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21... -
Seite 26: Fehlermeldungen Des Tp Comfort
– bei der CPU3 fehlt der DB1 oder der Datenpunkt-DB. Besonderheit Wegen des festen "Time_out" des TCP/IP Protokolls dauert es ca. 1 Minute, bis eine Kommunikationsstörung gemeldet wird. Ebenso beim Antippen der Schaltfläche Help. Help1 Help2 26 / 26 Siemens Touch Panel S7 TP Comfort A6V10808341_de--_a Building Technologies 2016-01-21...
