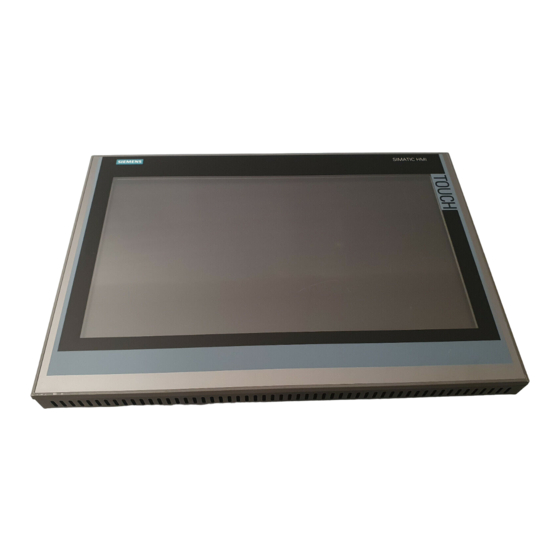

Siemens SIMATIC IPC277D Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Touchscreen Monitoren
  5. SIMATIC IPC277D
  6. Betriebsanleitung

Siemens SIMATIC IPC277D Betriebsanleitung

Industrie-pc
Vorschau anzeigen Andere Handbücher für SIMATIC IPC277D:
1
2
3
4
5
6
Inhalt
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
Inhaltsverzeichnis

Quicklinks

SIMATIC
Industrie-PC
SIMATIC IPC277D
Betriebsanleitung
12/2016
A5E03409484-AE
Vorwort
___________________
Überblick
___________________
Sicherheitshinweise
___________________
Gerät einbauen und
anschließen
___________________
Gerät in Betrieb nehmen
___________________
Erweiterte Gerätefunktionen
___________________
Gerät bedienen
___________________
Gerät erweitern und
parametrieren
___________________
Gerät warten und instand
setzen
___________________
Technische Angaben
___________________
Technische Unterstützung
___________________
Kennzeichen und Symbole
___________________
Abkürzungsverzeichnis
1
2
3
4
5
6
7
8
9
A
B
C
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC277D

Inhaltszusammenfassung für Siemens SIMATIC IPC277D

  • Seite 1 Vorwort ___________________ Überblick ___________________ SIMATIC Sicherheitshinweise ___________________ Gerät einbauen und anschließen Industrie-PC SIMATIC IPC277D ___________________ Gerät in Betrieb nehmen ___________________ Erweiterte Gerätefunktionen Betriebsanleitung ___________________ Gerät bedienen ___________________ Gerät erweitern und parametrieren ___________________ Gerät warten und instand setzen ___________________ Technische Angaben ___________________ Technische Unterstützung...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Konventionen In der vorliegenden Betriebsanleitung wird an Stelle der Produktbezeichnung SIMATIC IPC277D die Abkürzung "PC" oder der Begriff "Gerät" verwendet. In der vorliegenden Betriebsanleitung wird an Stelle der Bezeichnungen "Windows Embedded Standard 2009" und "Windows Embedded Standard 7" auch einheitlich der Begriff "Windows Embedded Standard"...
  • Seite 4 Integration: Möglichkeiten zur Einbindung des Produkts in bestehende • oder geplante Automatisierungssysteme und Netzwerke. Gerät in Betrieb neh- Inbetriebnahme des Produkts/Systems Erweiterte Gerätefunk- Überwachungs- und Anzeigefunktionen tionen Gerät erweitern und Vorgehen bei Geräteerweiterungen (Baugruppen, Laufwerke) parametrieren SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 5 Richtlinien und Zulassungen, EGB-Richtlinien, Nachrüsthinweise • Maßbilder: Abmessungen vom Gerät und von Baugruppen • Detailbeschreibungen von Platinen und Systemressourcen • Technische Unterstüt- Service und Support • zung Troubleshooting: Probleme, Ursachen, Abhilfe • BIOS-Setup • Abkürzungen Abkürzungen der verwendeten Fachbegriffe SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 6 Vorwort SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 7: Inhaltsverzeichnis

    SIMATIC IPC277D 7" ......................13 1.2.2 SIMATIC IPC277D 9" ......................15 1.2.3 SIMATIC IPC277D 12", 15" und 19" ..................17 1.2.4 IPC277D 7" und 9" – Schnittstellen und Bedienelemente ............20 1.2.5 IPC277D 12", 15" und 19" – Schnittstellen und Bedienelemente ........... 20 Zubehör ...........................
  • Seite 8 Allgemeines Vorgehen zur Installation .................. 93 8.4.1.2 Lieferzustand wiederherstellen ....................94 8.4.1.3 Installation von Windows XP ....................95 8.4.1.4 Installation von Windows 7 ....................97 8.4.1.5 Einrichten der Sprachauswahl über das Multilanguage User Interface (MUI) ..... 101 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 9 Externe Schnittstellen ......................131 9.5.2.1 Schnittstellenübersicht ......................131 9.5.2.2 Serielle-Schnittstelle ......................132 9.5.2.3 Ethernet-Schnittstelle ......................132 9.5.2.4 USB-2.0-Schnittstelle ......................133 9.5.3 Systemressourcen ........................ 134 9.5.3.1 Aktuell zugeteilte Systemressourcen ..................134 9.5.3.2 Belegung der Systemressourcen durch BIOS/DOS ............. 134 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 10 Problemlösung ........................164 Kennzeichen und Symbole ........................167 Überblick ..........................167 Sicherheit ..........................167 Bedienelemente ........................167 Zertifikate, Zulassungen und Kennzeichen ................168 Schnittstellen ........................169 Abkürzungsverzeichnis .......................... 171 Glossar ..............................175 Index ..............................183 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 11: Überblick

    ● Kompakte Bauform ● Hohe Robustheit ● Wartungsfreier Betrieb möglich Der SIMATIC IPC277D ist mit verschiedenen Bedieneinheiten lieferbar, die sich in der Displaygröße unterscheiden. Bei dem Display handelt es sich um ein Farbdisplay in TFT-Technik im "Wide-Screen"-Format und Hintergrundbeleuchtung. Für den SIMATIC IPC277D sind Displays in folgenden Größen verfügbar: ●...

  • Seite 12: Überwachungs- Und Sicherheitsfunktionen

    DC 24 V (19,2 ... 28,8 V), max. 1,8 A Einsatzbedingungen Lüfterloser Betrieb Überwachungs- und Sicherheitsfunktionen Watchdog Überwachungsfunktionen für den Programmablauf • Für Fehlerfall Wiederanlauf parametrierbar • Spannungsunterbrechung Bis 15 ms Pufferzeit bei Volllast Pufferspeicher 512 kByte MRAM SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 13: Aufbau Der Geräte

    Überblick 1.2 Aufbau der Geräte Aufbau der Geräte 1.2.1 SIMATIC IPC277D 7" Vorder- und Seitenansicht ① Display/Touchscreen ② Aussparung für Spannklemme ③ Einbaudichtung Rückansicht ① Typenschild ② Schnittstellenbezeichnung SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 14: Untersicht

    Überblick 1.2 Aufbau der Geräte Untersicht ① Schnittstellen und Bedienelemente ② Aussparung für Spannklemme ③ Klappe für Speicherkartensteckplatz SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 15: Simatic Ipc277D 9

    Überblick 1.2 Aufbau der Geräte 1.2.2 SIMATIC IPC277D 9" Vorder- und Seitenansicht ① Display/Touchscreen ② Aussparung für Spannklemme ③ Einbaudichtung Rückansicht ① Typenschild ② Schnittstellenbezeichnung SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 16 Überblick 1.2 Aufbau der Geräte Untersicht ① Schnittstellen und Bedienelemente ② Aussparung für Spannklemme ③ Klappe für Speicherkartensteckplatz SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 17: Simatic Ipc277D 12", 15" Und 19

    Überblick 1.2 Aufbau der Geräte 1.2.3 SIMATIC IPC277D 12", 15" und 19" Dieses Kapitel beschreibt den Aufbau der 12", 15" und 19"-Geräte am Beispiel des SIMATIC IPC277D 12". Die 15"- und 19" Geräte verfügen über eine zusätzliche USB-Schnittstelle an der Front.
  • Seite 18 Überblick 1.2 Aufbau der Geräte Vorderansicht 15" ① USB-Frontschnittstelle ② Display/Touchscreen Die Vorderansicht 19" ist ähnlich. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 19 Überblick 1.2 Aufbau der Geräte Rückansicht ① Typenschild ② Schnittstellenbezeichnung Untersicht ① Aussparung für Spannklemme ② Schnittstellen und Bedienelemente ③ Klappe für Speicherkartensteckplatz SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 20: Ipc277D 7" Und 9" - Schnittstellen Und Bedienelemente

    RJ45-Ethernetanschluss LAN2 für 10/100/1000 Mbps ⑤ RJ45-Ethernetanschluss LAN1 für 10/100/1000 Mbps ⑥ RS-232-Schnittstelle, Sub-D-Stecker, 9-polig ⑦ USB-2.0-Anschluss, high speed Nur zwei USB-Schnittstellen dürfen gleichzeitig im Betrieb high-current genutzt werden. Beachten Sie die Bedruckung auf der Geräterückseite. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 21: Zubehör

    Dieses Kapitel enthält den zum Zeitpunkt der Erstellung der Betriebsanleitung aktuellen Umfang an Zubehör. Weiteres Zubehör finden Sie im Internet unter: ● Erweiterungskomponenten und Zubehör (http://www.automation.siemens.com/mcms/pc- based-automation/de/industrie-pc/erweiterungskomponenten) ● Industry Mall (http://mall.automation.siemens.com) CompactFlash-Karten Hinweis CompactFlash-Karte nur gegen Ersatzspeicherkarte mit dem gleichen Erzeugnisstand austauschen Bei diesem Gerät dürfen nur SIMATIC PC CompactFlash-Karten mit dem Erzeugnisstand 03...
  • Seite 22 Überblick 1.3 Zubehör SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 23: Sicherheitshinweise

    • Installieren Sie nur Systemerweiterungen, die für dieses Gerät vorgesehen sind. Informationen darüber, welche Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle. • Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit (Seite 114). SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 24 Typen (Best.-Nr.: A5E30314053). • Batterien nicht ins Feuer werfen, nicht am Zellenkörper löten, nicht wieder aufladen, nicht öffnen, nicht kurzschließen, nicht verpolen, nicht über 100 °C erwärmen und vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung schützen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 25 Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
  • Seite 26 Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr...

  • Seite 27: Einsatzhinweise

    • Verwenden Sie nur geeignete Reinigungsmittel. Beachten Sie die Hinweise zur chemischen Beständigkeit im Internet, siehe unter dem Link "After Sales Information System SIMATIC PC/PG" (http://www.siemens.de/asis) im Kapitel "Technische Unterstützung" im Abschnitt "Service und Support" Seite 163. SIMATIC IPC277D...
  • Seite 28 Displays fehlerfrei sind. Eine geringe Anzahl von fehlerhaften Bildpunkten im Display ist daher unvermeidbar. Sofern sich fehlerhafte Bildpunkte nicht lokal häufen, stellt dies keine Funktionseinschränkung dar. Weitere Informationen finden Sie im Kapitel "Allgemeine Technische Daten (Seite 122)". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 29: Gerät Einbauen Und Anschließen

    Gerät eingewirkt haben. Das Gerät kann beschädigt werden. Entsorgen Sie nicht die Originalverpackung. Verpacken Sie das Gerät bei Transport und Lagerung. 5. Prüfen Sie den Verpackungsinhalt und Ihre extra bestellten Zubehörteile auf Vollständigkeit und Beschädigungen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 30 Wartezeit von ca. 12 Stunden. 7. Bewahren Sie auch die mitgelieferten Unterlagen auf. Sie gehören zum Gerät. Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, benötigen Sie die Unterlagen. 8. Notieren Sie die Identifikationsdaten des Geräts. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 31: Identifikationsdaten Des Geräts

    Lager beziehbaren Ersatzgeräts aufgeführt. Das Ersatzgerät wird immer ohne Speichermedien geliefert. Hinweis Ersatzgerät ohne Speichermedien Wenn Sie ein Ersatzgerät bestellen, entfernen Sie bei ihrem Gerät alle Speichermedien z. B. SSD, CompactFlash-Karte. Bauen Sie die Speichermedien im Ersatzgerät ein. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 32 Gerät einbauen und anschließen 3.1 Einbau vorbereiten 2. Übertragen Sie den Windows "Product Key" vom COA-Label. Beispiel Windows XP Pro: SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 33: Zulässige Einbaulagen

    45 °C Das Gerätegehäuse erfüllt die Anforderung eines Brandschutzgehäuses. Gilt für SIMATIC IPC277D 9": Bei Temperaturen >45 °C muss das Gerät in eine Be- triebsstätte mit beschränktem Zutritt (RAL) eingebaut werden, z. B. in einen abschließ- baren Schaltschrank. SIMATIC IPC277D...
  • Seite 34 Für den senkrechten Einbau im Hochformat sind folgende Umgebungstemperaturen zulässig: Maximale Umgebungstemperatur am Gerät Bemerkung 7", 9" und 12" 15" 19" 45° C 40° C 40° C Das Gerät muss in ein Brandschutzgehäuse eingebaut werden (siehe Abschnitt "Allgemeine Sicherheitshinweise (Seite 23)"). SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 35: Einbauausschnitt Anfertigen

    ● Zulässige Abweichung von der Ebenheit am Einbauausschnitt: ≤ 0,5 mm Diese Bedingung muss auch bei eingebautem Bediengerät eingehalten werden. ● Zulässige Oberflächenrauigkeit im Bereich der Einbaudichtung: ≤ 120 µm (R 120) Abmessungen des Einbauausschnitts SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 36 Die folgende Tabelle zeigt die Maße des benötigten Einbauausschnitts: Einbauausschnitt Gerät 7 Zoll 9 Zoll 12 Zoll 15 Zoll 19 Zoll Breite w Höhe h Bei Einbau im Hochformat sind Breite und Höhe entsprechend zu tauschen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 37: Gerät Einbauen

    Wärmetransport. Halten Sie einen umlaufenden Abstand zwischen Gerät und Schaltschrank von mindestens 5 cm ein. ● Die Lüftungsschlitze des Geräts dürfen nicht verdeckt werden. ● Der minimale Abstand des Geräts zum Schrank beträgt auf der Luftaustrittsseite 5 cm. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 38 (Seite 122)". • Das Gerät wurde mit den mitgelieferten Spannklemmen oder mit optional bestellbaren Spannbügeln befestigt. • Die Einbaudichtung ist unbeschädigt. Siehe auch Technische Daten (Seite 122) Maßbilder (Seite 117) Einbauausschnitt anfertigen (Seite 35) SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 39: Mit Spannklemmen Befestigen

    Setzen Sie in alle geprägten Aussparungen Spannklemmen ein. Die folgende Tabelle zeigt Typ, Anzahl und Position der benötigten Spannklemmen für die jeweiligen Bediengeräte. Bediengerät Spannklemmen Anzahl Position am Bediengerät IPC277D, 7"-Display IPC277D, 9"-Display IPC277D, 12"-Display IPC277D, 15"-Display IPC277D, 19"-Display SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 40: Voraussetzung

    Gewindestifte der Spann- klemmen 0,5 Nm. Wiederholen Sie die Arbeitsschrit- te 2 und 3, bis alle Spannklemmen befestigt sind. Kontrollieren Sie den Sitz der Ein- baudichtung. Ergebnis Das Bediengerät ist eingebaut und die Schutzart wird frontseitig gewährleistet. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 41: Mit Spannbügeln Befestigen (Optional Bestellbar)

    2. Setzen Sie das Gerät in den Einbauausschnitt von vorn ein. 3. Fixieren Sie die Bedieneinheit von hinten mit den Spannbügeln. 4. Ziehen Sie die Gewindestifte mit einem Drehmoment von 0,4 - 0,5 Nm an. Siehe auch Zubehör (Seite 21) SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 42: Gerät Anschließen

    Treffen Sie folgende Vorsichtsmaßnahmen: • Trennen Sie bei einem herannahenden Gewitter das Gerät rechtzeitig vom Netz. • Fassen Sie während des Gewitters keine Netzleitungen und Datenübertragungsleitungen an. • Halten Sie ausreichend Abstand zu elektrischen Leitungen, Verteilern, Anlagen usw. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 43 Rückspeisung von Spannung gegen Masse durch eine angeschlossene oder eingebaute Komponente kann das Gerät beschädigen. Angeschlossene oder eingebaute Peripherie z. B. ein USB-Laufwerk, darf keine Spannung in das Gerät einbringen. Rückspeisung ist generell nicht zulässig. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 44: Schutzleiter Anschließen

    Verbinden Sie den Kabelschuh über das Gewinde M4 fest mit dem Schutzleiteran- schluss am Gerät (siehe gekennzeichnete Stelle). Verbinden Sie den Schutzleiter mit dem Schutzleiteranschluss des Schranks oder der Anlage, in der das Gerät eingebaut ist. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 45: Stromversorgung Am 7"- Und 9"-Gerät Anschließen

    ● Der Schutzleiter ist angeschlossen. ● Sie verwenden die mitgelieferte Anschlussklemme. ● Eine zweiadrige Leitung mit einem Leitungsquerschnitt für den DC-24-V-Anschluss von 0,75 mm bis 2,5 mm ● Einen Schlitzschraubendreher mit ca. 3 mm Klinge. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 46 Gerät einbauen und anschließen 3.3 Gerät anschließen Vorgehensweise Schalten Sie die DC-24-V- Stromversorgung aus. Schließen Sie die Adern der Stromversor- gung an. Stecken Sie die Anschlussklemme an der gekennzeichneten Stelle an. Siehe auch Technische Daten (Seite 122) SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 47: Stromversorgung Am 12"-, 15"- Und 19"-Gerät Anschließen

    ● Der Schutzleiter ist angeschlossen. ● Sie verwenden die mitgelieferte Anschlussklemme. ● Eine zweiadrige Leitung mit einem Leitungsquerschnitt für den DC-24-V-Anschluss von 0,75 mm bis 2,5 mm ● Einen Schlitzschraubendreher mit ca. 3 mm Klinge. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 48 Gerät einbauen und anschließen 3.3 Gerät anschließen Vorgehensweise Schalten Sie die DC-24-V- Stromversorgung aus. Schließen Sie die Adern der Stromversorgung an. Stecken Sie die Anschlussklemme an der gekennzeichneten Stelle Sichern Sie die Anschlussklemme mit den gekennzeichneten Schrauben. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 49: Gerät Mit Netzwerken Verbinden

    Field & Control Level. Hinweise dazu finden Sie auf der SIMATIC NET Manual Collection CD. Das Softwarepaket und die Dokumentation sind nicht Bestandteil des Lieferumfangs. Weitere Informationen Weitere Informationen finden Sie im Internet unter: Technical Support (http://www.siemens.de/automation/csi_de_WW) SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 50: Ethernet-Steckerzugentlastung Montieren

    Ethernet-Steckerzugentlastung montieren Die Ethernet-Steckerzugentlastung verhindert ein versehentliches Lösen der Ethernet- Stecker vom Gerät. Die Ethernet-Steckerzugentlastung ist als Zubehör erhältlich. Vorgehensweise Schrauben Sie die Ethernet- steckerzugentlastung unten an das Gehäuse. Sichern Sie die Ethernet-Stecker mit Kabelbindern. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 51: Leitungen Sichern

    An der Geräterückwand der 9"- und 12"-Geräte befinden sich Besfestigungsösen für Kabelbinder zur Zugentlastung folgender Anschlussleitungen: ● Stromversorgungsleitung ● RS232-Leitung ● USB-Leitungen Vorgehensweise Befestigen Sie die An- schlussleitungen mit Ka- belbindern an den gekennzeichneten Stel- len. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 52 Gerät einbauen und anschließen 3.3 Gerät anschließen SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 53: Gerät In Betrieb Nehmen

    ● Das Gerät ist an die Stromversorgung angeschlossen. ● Der Schutzleiter ist angeschlossen. ● Die Verbindungsleitungen sind korrekt gesteckt. ● Folgende Hardware steht für die Erstinbetriebnahme bereit: – Eine USB-Tastatur – Eine USB-Maus – Ein Monitor/Display SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 54: Erstinbetriebnahme

    Nachdem das Betriebssystem eingerichtet wurde, startet das Gerät unter Umständen erneut. 5. Geben Sie, falls erforderlich, den Product Key ein. Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 55 Betriebssystems angezeigt. Vorgehensweise – Gerät ausschalten Verwenden Sie zum Ausschalten immer die Funktion "Start > Beenden". Wenn das Gerät nach dem Herunterfahren längere Zeit nicht verwendet wird, schalten Sie den Ein-/Aus-Schalter in die Stellung "0". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 56: Sicherheitscenter Windows

    ● Echtzeitschutz (nur bei Windows 7): Windows Defender gibt eine Warnung aus, wenn Spyware oder möglicherweise unerwünschte Software auf dem Computer installiert oder ausgeführt wird. Sie enthalten ebenfalls eine Warnung, wenn Programme versuchen wichtige Windows-Einstellungen zu ändern. Konfigurieren Sie das Sicherheitscenter entsprechend Ihren Anforderungen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 57: Erweiterte Gerätefunktionen

    über die zugehörige Online-Hilfe. SIMATIC IPC DiagMonitor-Software Die SIMATIC IPC DiagMonitor-Software ist auf CD erhältlich (nicht im Lieferumfang enthalten). Diese Überwachungssoftware enthält: ● Die Software für die zu überwachenden Stationen. ● Eine Bibliothek zur Erstellung eigener Applikationen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 58: Temperaturüberwachung/-Anzeige

    DiagBase Software bzw. DiagMonitor Software wird akti- Keine viert Der Temperaturfehler bleibt solange gespeichert, bis die Temperaturen die Temperaturschwellen wieder unterschreiten und er durch eine der folgenden Maßnahmen zurückgesetzt wird: ● Quittierung der Fehlermeldung durch die Überwachungssoftware ● Neustart des Geräts SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 59: Watchdog (Wd)

    (Seite 86)". Eine zweistufige Batterieüberwachung überprüft den Zustand der Pufferbatterie. Die Diagnose-Software SIMATIC DiagBase und SIMATIC DiagMonitor ermittelt den Status der Pufferbatterie. Bei Erreichen der 1. Warnschwelle beträgt die Resthaltbarkeit der Batterie zur Pufferung von CMOS- Daten noch mindestens 1 Monat. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 60: Enhanced Write Filter

    Beachten Sie, dass auf einer Partition immer nur ein Schreibfilter aktiv sein darf, da es sonst zu Datenverlust kommen kann! Hinweis Der Enhanced Write Filter ist bei Windows Embedded Standard standardmäßig deaktiviert. Nach der Einrichtung des Betriebssystems sollten Sie Ihre Daten sichern und anschließend den EWF einschalten. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 61 Hinweis Die EWF-Kommandos bezüglich des Schreibschutzes werden erst nach einem erneuten Bootvorgang wirksam. Hinweis Das EWF-Kommando darf nicht mit der Option (also ewfmgr c: -commitanddisable –Live nicht so: ) verwendet werden. ewfmgr c: -commitanddisable –live SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 62 Control Panel > Date and Time > im Register Time Zone bei "Automatically adjust clock for daylight saving changes" den Haken löschen. 3. Schalten Sie den EWF wieder ein (ewfmgr c: -enable) und booten Sie das System erneut. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 63: File Based Write Filter

    Nur einen Schreibfilter pro Partition aktivieren - sonst Datenverlust! In den SIMATIC IPC Images sind sowohl EWF als auch FBWF vorinstalliert. Beachten Sie, dass auf einer Partition immer nur ein Schreibfilter aktiv sein darf, da es sonst zu Datenverlust kommen kann! SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 64: Pufferspeicher Mram (Option)

    Vollausbau 128 KBytes gesichert werden können. Es kann ein max. 512 KByte großes Memory-Fenster über ein PCI-Adressregister eingeblendet werden. Die Basisadresse wird über das BIOS initialisiert. Zur Nutzung des MRAM unter WinAC RTX wird dort eine entsprechende Funktion implementiert. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 65: Gerät Bedienen

    Gerät bedienen Übersicht Die Gerätevarianten unterscheiden sich in Abmessung und Größe des Displays. Die folgende Abbildung zeigt exemplarisch die Frontansicht der 7''-Touchscreen-Variante. ① Display mit Touchscreen SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 66: Touchscreen Bedienen

    Sonst können Sie unbeabsichtigte Aktionen auslösen. Berühren Sie in folgenden Fällen nicht den Bildschirm: • Während des Bootvorgangs • Beim Einstecken oder Ausstecken von USB-Komponenten • Während des Ablaufs von Scandisk • Bei aktivem BIOS Update SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 67: Touchscreen Konfigurieren

    3. Aktivieren Sie die Option "Use eeprom storage". Bei Touch-Controllern mit EEPROM ist das Optionsfeld vorausgewählt. Das Optionsfeld "Number of points" zeigt 3-Punkt-Kalibrierung". 4. Klicken Sie auf die Schaltfläche "Calibrate". Die Kalibrierungsmaske wird am ausgewählten Display angezeigt. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 68 Kalibrierung. Nur ein aktiver Touch-Controller kann kalibriert werden. Ein entfernter Touch-Controller wird rot markiert dargestellt. Wenn Ihnen die Genauigkeit einer 3-Punkt-Kalibrierung nicht ausreicht, dann können Sie diese im Optionsfeld "Use eeprom storage" abwählen und die erweiterte 25-Punkt- Kalibrierung benutzen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 69: Erweiterte Kalibrierung

    Die Eingabe wird durch einen Haken bestätigt, die nächste Markierung wird angezeigt. 7. Bestätigen Sie alle Eingabeaufforderungen (Pfeile bzw. in der Mitte Kreuze) so lange, bis der komplette Bildschirm kalibriert ist. 8. Betätigen Sie am Ende die Eingabeauforderung "Confirm". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 70: Touch-Funktionalität Extended Touch

    Wenn "Extended touch" aktiviert ist, stehen die erweiterten Touchfunktionen von Windows 7 zur Verfügung. Wird zum Beispiel der Touchscreen dauerhaft betätigt, so entspricht dies der Funktionalität der rechten Maustaste. Außerdem wird bei der Windows-Anmeldung und beim Aktivieren von Eingabefeldern automatisch das OSK geöffnet. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 71: 6.4 Bildschirmtastatur Verwenden

    1. Öffnen Sie die Bildschirmtastatur über das Symbol "TouchInput" auf dem Desktop. ① Schaltfläche zur Sprachumschaltung 2. Platzieren Sie den Cursor in einem beliebigen Eingabefeld in einem beliebigen Programm. 3. Geben Sie die gewünschten Zeichen über die Bildschirmtastatur ein. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 72: Display-Helligkeit Einstellen

    – Über die Schaltflächen "Helligkeit erhöhen (+)" und "Helligkeit verringern (-)". Hinweis Der Minimalwert für die Helligkeitseinstellung beträgt 10 %. Wenn Sie über eine der Einstellmöglichkeiten einen Wert <10 % wählen, dann wird der Helligkeitswert automatisch auf 10 % eingestellt. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 73: Kommandozeilenaufruf

    Wird die Option nicht verwendet, so wird immer das Display mit der Nummer 1 verwendet. Folgende Beispiele dafür: SetBrightness –get Liefert die Helligkeit des Display "1". SetBrightness –set 50 –device 2 Setzt die Helligkeit des Display "2" auf 50 %. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 74 PLUGINNAME gegebene Plugin geladen wird. Achtung: Die jeweiligen Nummern der bedienbaren Displays, werden dementsprechend verschoben. Beispiel: SetBrightness.exe –set 75 –device 2 Stellt die Helligkeit des Display "2" auf 75 %. Es wird –plugin FPPlugin.dll ausschließlich das Plugin "FPPlugin.dll" geladen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 75: Bildschirmschoner Einstellen

    Gerät vom Dienst des Bildschirmschoners erkannt und eingebunden. Vorgehensweise 1. Öffnen Sie den Dialog "Screen Saver Settings" über "Start > Settings > Control Panel > Display". 2. Wählen Sie unter "Screen Saver" den Bildschirmschoner "BbcScreenSaver". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 76 6. Bestätigen Sie die eingestellten Werte mit "OK" oder beenden Sie die Eingabe mit "Cancel" ab, ohne die geänderten Einstellungen zu speichern. Hinweis Wenn Sie den Wert 0 einstellen, wird die Hintergrundbeleuchtung an allen angeschlossenen Monitoren ausgeschaltet. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 77: Winmove

    Wenn der Taskleistenparameter "Auto-hide the taskbar" nicht aktiviert ist, dann können Fenster, die nach unten verschoben werden auch mit aktiviertem "WinMove"-Parameter "check region" hinter der Taskleiste verschwinden. ● Mit dem Parameter "visible" blenden Sie das "WinMove"-Fenster ein oder aus. Mit "exit" beenden Sie WinMove. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 78 Gerät bedienen 6.8 WinMove SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 79: Gerät Erweitern Und Parametrieren

    ● Alle Anschlussleitungen am Gerät sind abgezogen. ● Das Gerät ist vom Schaltschrank abgenommen. ● Ein Schraubendreher T10 Vorgehensweise – IPC277D 7" und 9" öffnen Entfernen Sie die gekennzeich- neten Schrauben Nehmen Sie die Rückwand ab. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 80 Vorgehensweise – IPC277D 12", 15" und 19" öffnen Entfernen Sie die gekennzeich- neten Schrauben Nehmen Sie die Rückwand ab. Vorgehensweise – Gerät schließen Schließen Sie das Gerät in umgekehrter Reihenfolge. Siehe auch Laufwerk des IPC277D 7" und 9" wechseln (Seite 89) SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 81: Compactflash-Speicherkarte Ein- Und Ausbauen

    Voraussetzung – CF-Speicherkarte einsetzen ● Eine CF-Speicherkarte, die für den industriellen Einsatz zugelassen ist. Bei diesem Gerät darf nur eine CF-Speicherkarte ab Erzeugnisstand 03 eingesetzt werden. Hinweis Ersetzen Sie die CF-Speicherkarte nur gegen eine CF-Speicherkarte gleichen Erzeugnisstands. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 82 Stecken Sie die Speicherkarte wie abgebildet in den Speicher- kartenschacht. Drücken Sie die Speicherkarte in den Speicherkartenschacht. Die Speicherkarte ist korrekt eingesetzt, wenn sich die Abde- ckung ohne Widerstand schlie- ßen lässt. Schließen Sie die Abdeckung. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 83: Gerät Warten Und Instand Setzen

    Gerätefront reinigen 1. Schalten Sie das Gerät aus. 2. Befeuchten Sie das Reinigungstuch. 3. Sprühen Sie das Reinigungsmittel auf das Reinigungstuch und nicht direkt auf das Gerät. 4. Reinigen Sie das Gerät mit dem Reinigungstuch. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 84: Recycling Und Entsorgung

    Fehlfunktionen und eine Beschädigung der Maschine oder Anlage können die Folge sein. Treffen Sie deshalb schon beim Öffnen des Geräts z. B. von Gerätetüren, -Klappen oder des Gehäusedeckels Vorsichtsmaßnahmen. Weitere Informationen finden Sie im Kapitel "EGB-Richtlinie (Seite 114)" SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 85: Haftungsbeschränkung

    Bestellnummer des Ersatzgeräts aufgeführt. Das Ersatzgerät wird immer ohne Massenspeichermedien (CF und/oder SSD) geliefert. • Wenn Sie ein Ersatzgerät bestellen, entfernen Sie bei ihrem Gerät alle Speichermedien (SSD, CompactFlash-Karte usw.) und bauen Sie die Speichermedien im Ersatzgerät ein. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 86: Pufferbatterie Austauschen

    Handel, wo Batterien und Akkus der betreffenden Art erhältlich sind. • Kennzeichnen Sie Batterie-Sammelbehälter im Betrieb mit der Aufschrift "Verbrauchte Batterien und Akkus". Voraussetzung ● Das Gerät ist von der Stromversorgung getrennt. ● Das Gerät ist geöffnet. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 87 Stellen Sie die Uhrzeit des Geräts neu ein. Ziehen Sie den Haken in Pfeil- richtung. Drücken Sie bei gezogenem Haken den Batteriehalter in Pfeil- richtung. Ziehen Sie den Batteriestecker Nehmen Sie die Batterie mit Batteriehalter ab. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 88 Bauen Sie die Ersatzbatterie in umgekehrter Reihenfolge ein und schließen Sie das Gerät. Beachten Sie dabei Folgendes: Ziehen Sie die Anschussleitung unterhalb des gekennzeichneten Stegs durch. Legen Sie die Batterie in den Batteriehalter. Siehe auch Gerät öffnen (Seite 79) SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 89: Laufwerk Des Ipc277D 7" Und 9" Wechseln

    Wie Pufferbatterie und Batteriehalter zu entnehmen sind, ist im Kapitel "Pufferbatterie austauschen (Seite 86)" beschreiben. Hinweis Ziehen Sie den Batteriestecker nicht ab. Wenn der Batteriestecker abgezogen wurde, muss das BIOS erneut installiert werden. Entfernen Sie den Batteriehalter. Entfernen Sie die gekennzeich- neten Schrauben. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 90 Nehmen Sie das Laufwerk her- aus und legen Sie es ab. Entfernen Sie die gekennzeich- neten Schrauben. Legen Sie Laufwerktragplatte und Laufwerk ab. Vorgehensweise – Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und schließen Sie das Gerät. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 91: Laufwerk Des Ipc277D 12", 15" Und 19" Wechseln

    Entfernen Sie den Batteriehalter. Entfernen Sie die gekennzeich- neten Schrauben. Legen Sie die Pufferbatterie ab. Der gekennzeichnete Stecker muss angeschlossen bleiben Ziehen Sie den Stecker ab. Nehmen Sie das Laufwerk her- aus und legen Sie es ab. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 92 Gerät warten und instand setzen 8.3 Hardware ein- und ausbauen Entfernen Sie die gekennzeich- neten Schrauben. Legen Sie Laufwerktragplatte und Laufwerk ab. Vorgehensweise – Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und schließen Sie das Gerät. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 93: Software Installieren

    Die CD/DVD "Documentation and Drivers" enthält die Dokumentation und die Hardware- Treiber. Restore-DVD Die Restore-DVD ist im Lieferumfang enthalten, wenn Sie ein Gerät mit Betriebssystem bestellt haben. Die DVD enthält eine Image-Datei mit der originalen Liefersoftware: Betriebssystem mit installierten Hardware-Treibern und Überwachungssoftware z. B. DiagBase. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 94: Lieferzustand Wiederherstellen

    Press <F12> to go to Boot Manager Nach Abschluss der Initialisierung erscheint ein Boot-Menü. 6. Wählen Sie mit den Cursor-Tasten das optische Laufwerk aus. Beispiel: USB-ODD : Optical Disk Drive 7. Folgen Sie danach den Anweisungen auf dem Bildschirm. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 95: Installation Von Windows Xp

    Press F12 to go to Boot Manager Nach Abschluss der Initialisierung erscheint ein Boot-Menü. 8. Wählen Sie im Boot-Menü mit den Cursor-Tasten das optische Laufwerk aus. Beispiel: USB-ODD : Optical Disk Drive 9. Bestätigen Sie die Auswahl mit der Eingabe-Taste. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 96 Arbeitsspeicher und welche zusätzliche Software Sie einsetzen möchten. Informationen, wie der Datenträger im Auslieferungszustand partitioniert ist, finden Sie in folgender Tabelle. Partition Name Größe Dateisystem Erste SYSTEM 25 GB NTFS nicht komprimiert Zweite DATA Rest NTFS nicht komprimiert SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 97: Installation Von Windows 7

    Press any key to boot from CD or DVD .. Nach einigen Sekunden erscheint das Installationsprogramm "Install Windows". 9. Folgen Sie den Anweisungen des Installationsprogramms. Weitere Informationen hierzu finden Sie im Abschnitt: Installationsprogramm "Install Windows". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 98 Installation benötigt werden. Beachten Sie hierzu die Informationen im Abschnitt "Hinweise für Systeme mit RAID-, AHCI- bzw. SAS-Controllern (Optio- nal)". Drive options Anzeigen von weiteren Funktionen, mit denen Sie die Datenträger einrichten (advanced) können, siehe Abbildung "Windows Installationsfenster "Drive options (advan- ced)"". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 99 Abschnitt "Hinweise für Systeme mit RAID-, AHCI- bzw. SAS-Controllern (Optio- nal)". Delete Löschen einer Partition Extend Ändern der Partitionsgröße Format Formatieren einer Partition Anlegen von neuen Partitionen Kennzeichen für Fehlermeldungen, z. B. wenn der Datenträger nicht im geforder- ten Format "NTFS" formatiert wurde. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 100 1. Schließen Sie den USB-Stick mit dem Controller-Treiber an das Gerät an. 2. Starten Sie das Installationsprogramm "Install Windows", wie oben beschrieben. 3. Wählen Sie im Windows-Installationsfenster "Load Drivers" aus. 4. Wählen Sie den entsprechenden Treiber auf dem USB-Stick aus. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 101: Einrichten Der Sprachauswahl Über Das Multilanguage User Interface (Mui)

    Einstellungen für Sprache, Region und Formate des angemeldeten Benutzerkontos ändern 1. Wählen Sie: "Start > Control Panel > Clock, Language, and Region > Regional and Language Options" 2. In den Registern "Formats", "Location und Keyboards and Languages" können Sie die gewünschten Änderungen vornehmen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 102 "Start > Control Panel > Clock, Language, and Region > Regional and Language Options" 2. Wählen Sie die Registerkarte "Keyboards and Languages". 3. Klicken Sie auf die Schaltfläche "Install/uninstall languages" und nehmen Sie dann die gewünschten Änderungen vor. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 103: Datenträger Partitionieren

    2. Partition DATA Rest NTFS (komprimiert) 3. Partition WinCCMB 32 MByte NTFS (komprimiert) Nur bei Geräten mit Bundle-Software Um die ursprünglichen Partition des Lieferzustandes wieder herzustellen, empfehlen wir das Softwaretool "SIMATIC IPC Image & Partition Creator". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 104: Partitionen Unter Windows 7 Ultimate Und Windows Xp Professional

    Sichern Sie Ihre Daten, bevor Sie Änderungen an Partitionen vornehmen. Voraussetzung Sie sind als Administrator angemeldet. Partition verkleinern 1. Klicken Sie mit der rechten Maustaste auf die Partition, die Sie verkleinern möchten, und klicken Sie dann auf "Volume verkleinern". 2. Folgen Sie den Anweisungen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 105: Partition Vergrößern

    Anpassen der Partitionen unter Windows XP und Windows Embedded Standard 2009 Um die Partition anzupassen, empfehlen wir das Softwaretool SIMATIC IPC Image & Partition Creator. Weiterführende Informationen zum Gebrauch des Tools entnehmen Sie bitte der Herstellerdokumentation. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 106: Treiber Und Software

    3. Im Ordner "\Drivers_WES" finden Sie die benötigten ".cab"-Dateien. Entpacken Sie die ".cab"-Dateien in einen Ordner auf der lokalen Festplatte. 4. Schalten Sie vor der Treiberinstallation den Enhanced Write Filter ab und danach wieder ein. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 107: Treiber Und Software Installieren

    7. Öffnen Sie den Ordner der Treiberdaten, in dem Sie auf den Link neben "Treiberpfad" bzw. "Driverpath" klicken. 8. Starten Sie in dem Ordner das Setup-Programm. Hinweis Bei einer Neuinstallation von Windows-Betriebssystemen muss, wenn notwendig, der Treiber für den Chipsatz vor allen anderen Treibern installiert werden. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 108: Updates Installieren

    Bei Windows mit MUI müssen Sie vor der Installation von neuen Treibern und Betriebssystem-Updates in den Ländereinstellungen Menü und Dialoge sowie die Standardsprache auf Englisch (US) einstellen. Andere Betriebssysteme Bitte wenden Sie sich an die entsprechenden Hersteller. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 109: Installieren Oder Updaten Von Anwendungsprogrammen Und Treibern

    CompactFlash- und Festplatteninhalte sowie einzelner Partitionen (Images). Der SIMATIC IPC Image & Partition Creator unterstützt nur das Brennen von DVD-Medien und ist über das Siemens Online-Bestellsystem (http://www.siemens.de/automation/mall) bestellbar. Genauere Informationen zum SIMATIC IPC Image & Partition Creator entnehmen Sie bitte der zugehörigen Produktdokumentation.
  • Seite 110 Gerät warten und instand setzen 8.4 Software installieren SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 111: Technische Angaben

    CE-Kennzeichnung Das Gerät erfüllt die Anforderungen und Schutzziele der EMV-Richtlinie 2004/108/EG "Elektromagnetische Verträglichkeit". EG-Konformitätserklärung Die zugehörige Dokumentation ist online im Internet verfügbar: SIMATIC IPC277D Zertifikate (http://support.automation.siemens.com/WW/view/de/48958258/134200). DIN ISO 9001-Zertifikat Das Qualitätssicherungssystem unseres gesamten Produktentstehungsprozesses (Entwicklung, Produktion und Vertrieb) erfüllt die Anforderungen der DIN ISO 9001:2000.
  • Seite 112 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. Kennzeichnung für eurasische Zollunion ● EAC (Eurasian Conformity) ● Zollunion von Russland, Weißrussland und Kasachstan ● Deklaration der Konformität gemäß technischer Vorschriften der Zollunion (TR CU) SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 113 9.1 Zertifikate und Zulassungen Schiffsbauzulassungen Folgende Schiffbauzulassungen sind für das Gerät vorgesehen. Die Zertifikate werden nach Abnahme im Internet unter folgender Adresse zu Verfügung gestellt: SIMATIC IPC277D Zertifikate (http://support.automation.siemens.com/WW/view/de/48958258/134200). ● ABS American Bureau of Shipping (USA) ● BV Bureau Vertias (Frankreich) ●...

  • Seite 114: Richtlinien Und Erklärungen

    Betriebszeit bemerkbar. Die Folgen sind unkalkulierbar, von unvorhersehbaren Funktionsstörungen bis hin zum Totalausfall der Maschine oder Anlage. Vermeiden Sie direkte Berührung von Bauteilen. Achten Sie auf gute Erdung von Mensch, Arbeitsplatz und Verpackung. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 115: Aufladung

    Wenn keine Erdung vorhanden ist, erfolgt kein Potenzialausgleich. Elektrostatische Aufladung wird nicht abgeleitet und die Schädigung der EGB ist möglich. Schützen Sie sich gegen Entladung statischer Elektrizität. Achten Sie beim Umgang mit EGB auf Erdung von Person und Arbeitsplatz! SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 116 Leiterbahnen berühren. Auf diese Weise erreicht und schädigt die Energie der Entladungen empfindliche Bauteile nicht. – Entladen Sie Ihren Körper elektrostatisch, bevor Sie an einer Baugruppe messen. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 117: Maßbilder

    Technische Angaben 9.3 Maßbilder Maßbilder 9.3.1 Maßbild IPC277D, 7"-Display SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 118: Maßbild Ipc277D, 9"-Display

    Technische Angaben 9.3 Maßbilder 9.3.2 Maßbild IPC277D, 9"-Display SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 119: Maßbild Ipc277D, 12"-Display

    Technische Angaben 9.3 Maßbilder 9.3.3 Maßbild IPC277D, 12"-Display SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 120: Maßbild Ipc277D, 15"-Display

    Technische Angaben 9.3 Maßbilder 9.3.4 Maßbild IPC277D, 15"-Display SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 121: Maßbild Ipc277D, 19"-Display

    Technische Angaben 9.4 Technische Daten 9.3.5 Maßbild IPC277D, 19"-Display SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 122: Technische Daten

    Qualitätssicherung Nach ISO 9001 Die Erzeugung der Versorgungsspannung durch die vorgeschaltete Stromversorgung muss als Sicherheitskleinspannung mit sicherer elektrischer Trennung, potenzialgetrennt nach IEC 60364-4-41, bzw. als SELV gemäß IEC/UL/EN/DIN-EN 60950-1 und LPS/NEC Class 2 erfol- gen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 123: Elektromagnetische Verträglichkeit

    2 GByte oder • optional 4 GByte oder • 8 GByte oder • 16 GByte • Floppy- und CD-ROM-Laufwerk Extern, über USB-Schnittstelle anschließbar USB-Stick Extern, über USB-Schnittstelle anschließbar Nur an USB-Schnittstelle des Geräts, nicht über USB-Hub SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 124 Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Num- merierung durch das Betriebssystem kann davon abweichen. Teaming kann in der Konfigurationsoberfläche eingestellt und initiiert werden. Im Teaming-Betrieb werden keine Jumbo-Frames, z. B. für die Kameraanwendung, unterstützt. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 125: Klimatische Umgebungsbedingungen

    8,4 ... 200 Hz: 9,8 m/s Lagerung/Transport 5 … 9 Hz: 3,5 mm 9 … 500 Hz: 9,8 m/s Stoßfestigkeit, geprüft nach IEC 60068-2-27, IEC 60068-2-29 Betrieb 50 m/s , 30 ms Lagerung/Transport 250 m/s , 6 ms SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 126: Schiffsbau

    Wenn das Gerät im Schiffbau eingesetzt wird, muss ein Filter vom Filtertyp Corcom 6FC10, hergestellt von der Firma Corcom, in der DC 24 V-Zuleitung des Geräts vorgeschaltet werden. Die Stromversorgungsleitung muss direkt vor dem Geräteanschlussstecker mit einem Klapp-Ferrit (Hersteller: Würth 742 711 32) ausgestattet werden. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 127: Stromversorgung Ipc277D, 7"- Und 9"-Display

    Erweiterung USB, max. Typische Leistungsaufnahme (9''-Gerät) Leistungsaufnahme (bei 24 V Nennspannung) Basisgerät ATOM 1,0 GHz, 21 W 1 GByte RAM mit Display Basisgerät ATOM 1,3 GHz, 21 W 2 GByte RAM mit Display Erweiterung USB, max. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 128: Gleichstromversorgung

    2 A für 25 ms. Der Spitzenwert des Anlaufstroms hängt von der Eingangsspannung und der Impedanz der 24 V-Quelle ab; höhere Spitzenströme als 2,0 A sind möglich. Die Funktion des Geräts wird dadurch nicht beeinträchtigt. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 129: Stromversorgung Ipc277D, 12"-, 15"- Und 19"-Display

    Basisgerät ATOM 1,3 GHz / 2 GByte RAM mit 24 W 36 W 36 W Display SSD-Laufwerk Erweiterung USB maximal Max. 6 W Max. 6 W Max. 6 W USB-Schnittstelle Front Max. 2,5 W Max. 2,5 W SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 130: Gleichstromversorgung

    Für den Anlauf des Geräts sind mindestens 4,5 A Einschaltstrom für 25 ms erforderlich. Der Spitzenwert des Anlaufstroms hängt von der Eingangsspannung und der Impedanz der 24 V-Quelle ab; höhere Spitzenströme als 4,5 A sind möglich. Die Funktion des Geräts wird dadurch nicht beeinträchtigt. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 131: Hardwarebeschreibung

    3 USB extern USB 1.1 / 2.0 Davon dürfen 2 USB-Schnittstellen gleichzeitig im high current mode betrieben werden. Front high current USB 1.1 / 2.0 Ethernet extern 2 x RJ45 10/100/1000 MBit/s Bei 15''- und 19''-Geräten SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 132: Serielle-Schnittstelle

    Bidirektionale Daten B–, Ein-/Ausgang BI_DD+ Bidirektionale Daten D+, Ein-/Ausgang BI_DD– Bidirektionale Daten D–, Ein-/Ausgang Kurzbezeichnung Bedeutung LED 1 Aus: 10 MBit/s Leuchtet grün: 100 MBit/s Leuchtet orange: 1000 MBit/s LED 2 Leuchtet orange: Verbindung besteht Blinkt: Aktivität SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 133: Usb-2.0-Schnittstelle

    Technische Angaben 9.5 Hardwarebeschreibung 9.5.2.4 USB-2.0-Schnittstelle Kurzbezeichnung Bedeutung USB_P5V_fused (A) +5 V, abgesichert USB_D0M (E/A) Daten+ USB_D0P (E/A) Daten– USB_GND SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 134: Systemressourcen

    IRQ0 System-Timer / HPET ISA-exclusive IRQ1 PS/2-Keyboard-Controller-Emulation ISA-exclusive IRQ2 Interrupt-Controller 2 ISA-exclusive IRQ3 Frei IRQ4 Frei IRQ5 Frei IRQ6 Reserviert IRQ7 Frei IRQ8 Realtimeclock ISA-exclusive IRQ9 ACPI-SCI (System Control Interrupt) IRQ10 ISA-exclusive (CAN) IRQ11 Frei SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 135 USB Client Controller USB OHCI Controller 4, 5, 6 USB EHCI Controller 2 UART Controller 1 (COM3) UART Controller 2 (COM4) UART Controller 3 (COM5) UART Controller 4 (COM6) IRQ20 Embedded Media and Graphics PCI-shared SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 136: Ein-/Ausgabe-Adressbereiche

    Das MRAM belegt einen 512 KB großen Memory-Adressbereich, der über PCI-Register gelesen werden kann. Bedeutung der Bits MRAM-Adressregister PCI-Registeradresse: PCI-Registerinhalt: Länge des Memory-Bereichs MRAM-Basisadressregister MRAM-Memoryadresse (Stan- dardeinstellung) 8010 2010h 9040 0000h 80000 h Adresse wird dynamisch vergeben, abhängig vom Geräteausbau SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 137: Bios-Beschreibung

    Nach Ablauf der Anlauftests gibt Ihnen das BIOS die Möglichkeit, das Programm SETUP zu starten. Es erscheint die Meldung: PRESS F2 go to Setup Utility Press F12 go to Boot Manager 2. Drücken Sie die Taste <F2> solange die BIOS-Meldung erscheint. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 138: Bios-Setup-Menüs

    Auf den folgenden Seiten sind die verschiedenen Menüs und Untermenüs dargestellt. Dem "Item Specific Help" Teil des jeweiligen Menüs können Sie Informationen für den selektierten SETUP-Eintrag entnehmen. Beispiel BIOS-Setup Menü ① ④ Kopfzeile Hilfefenster ② ⑤ Menüzeile Bedienzeile ③ Auswählbares Untermenü SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 139: Menüaufbau

    Sicherheitsfunktionen z. B. Passwort einstellen Power Einschaltverhalten des Geräts festlegen z. B. bei bestimmten Ereignissen, bei Span- nungsausfall oder im Stromsparmodus. Boot Boot-Optionen festlegen z. B. die Boot-Priorität. Version Gerätespezifische Informationen z. B. Ausgabestand Exit Beenden und Speichern SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 140: Main Menü

    Feld gewählt haben können Sie nacheinander mit Hilfe der [+] und [–] Tasten Stunde: Minute: Sekunde und beim Datum Monat/Tag/Jahr verändern. Mit der Returntaste können Sie zwischen den Einträgen innerhalb der Felder Date und Time wechseln (z.B. von Stunde zu Minute). SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 141: Advanced Menü

    9.6 BIOS-Beschreibung 9.6.3.3 Advanced Menü Einstellungen im Advanced Menü Eintrag Bedeutung Peripheral Configuration Konfiguration der Komponenten auf der Grund- platine. Video Configuration Konfiguration der Grafikanschaltung Chipset Configuration Erweiterte Chipsatz Konfiguration. CPU Configuration Konfiguration von CPU Parametern SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 142 Freigeben (Enabled) der On Board Ethernet 1 Schnittstelle. Ethernet 1 Address Anzeige der MAC-Adresse von Ethernet 1 Onboard Ethernet 2 Freigeben (Enabled) der On Board Ethernet 2 Schnittstelle. Ethernet 2 Address Anzeige der MAC-Adresse von Ethernet 2 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 143 Windows mit dem Tool Setbrightness die Helligkeit verändert wird, wird der neue Wert übernommen. Eintrag Bedeutung Panel brightness Setzt bei Nicht-Windows-Betriebssysteme die Bildschirm- Helligkeit von 10 bis 100 Prozent. Beim Start wird die Bildschirm-Helligkeit automatisch auf 50% gesetzt, damit Sie das BIOS-Setup einstellen können. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 144 Technische Angaben 9.6 BIOS-Beschreibung Advanced-Menü > Untermenü "Chipset Configuration" Eintrag Bedeutung HPET - HPET Support High Precision Event Timer freigeben. Advanced-Menü > Untermenü "CPU Configuration" SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 145 Bedeutung C-States Energiesparmodi des Prozessors freigeben. P-States (IST) Performancemodi des Prozessors freigeben. HT Support Auto: Hyperthreading verwenden, wenn möglich. • Disabled: Hyperthreading abgeschaltet. • VT Support Virtualisierungsfunktionalität "Vanderpool Technology" freigeben (Enabled) oder sperren (Disabled) . SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 146: Security Menü

    User Access Level View only Nur lesender Zugriff auf alle Felder des InsydeH20-Setup. Limited Nur bestimmte Felder können editiert werden. Full Alle Felder können editiert werden mit Ausnahme des "Super- visor Password". Clear User Pass- Löscht das User-Passwort. word SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 147: Power Menü

    Über diese Funktion wird dem System mitgeteilt, ob eine CMOS- Batterie verwendet wird. Wenn eine CMOS-Batterie eingebaut ist, dann aktivieren Sie diese Funktion mit "Yes". Wenn keine CMOS- Batterie eingebaut ist, dann deaktivieren Sie diese Funktion mit "No". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 148: Boot Menü

    On = Ziffernblock an der Tastatur rechts einschalten Off = Ziffernblock an der Tastatur rechts ausschalten (= Navigation) USB Boot Booten von gesteckten USB-Geräten erlauben/nicht erlauben. PXE Boot to LAN 2 Freigeben (Enabled) bzw. deaktivieren (Disabled) des Bootens von LAN2 über PXE. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 149 Untermenü zum Einstellen der Boot Reihenfolge der Komponenten Grup- pen zueinander (nur bei Boot Menu Mode "Normal") Hard Disk Drive Untermenü zum Einstellen der Boot Reihenfolge innerhalb der Gruppe der Laufwerke (nur bei Boot Menu Mode "Normal") SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 150 Einstellen der Boot-Reihenfolge der Gruppe der Laufwerke CD/DVD-ROM Drive Einstellen der Boot-Reihenfolge der Gruppe der optischen Laufwerke Einstellen der Boot-Reihenfolge der Gruppe der USB-Laufwerke Others Einstellen der Boot-Reihenfolge der Gruppe Others z. B. Remote Boot Device SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 151 Selektieren der Boot- Komponente mit ↑↓ Tasten, Verschieben an die gewünschte Stelle mit der + bzw. – Taste. Hinweis Während des Boot-Vorgangs kann mit der F12-Taste der Bootmananger gestartet werden. Der Bootmanager zeigt alle verfügbaren Boot- Komponenten an und bootet das vom Anwender ausgewählte Gerät. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 152 Untermenü "Legacy Boot Type Order (Placeholder)" Bootfähige Komponenten, die zwischen den Bootvorgängen vom PC getrennt und wieder verbunden werden, werden vom BIOS in der Einstellung "Placeholder" auf ihrer ursprünglichen Boot-Position wieder eingereiht (Placeholder Boot). SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 153: Versions Menü

    9.6 BIOS-Beschreibung 9.6.3.7 Versions Menü Das Menü zeigt die Versionen der gerätespezifischen und wichtigen Funktionen an z. B. Option-ROM. Bei technischen Fragen zu Ihrem System sollten Sie diese Informationen für den Customer Support bereithalten. Beispiel SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 154: Exit Menü

    Die BIOS-Einstellungen bleiben bei <F9> "load defaults" erhalten. Manufacturer Diese Einstellung ist nur für Produktionszwecke. Bitte nicht benutzen. Load <Stand- Die Werte des jeweiligen Profils werden geladen. ard|User|Manufacturer> Profile Save User Profile Die Werte des Benutzerprofils werden gespeichert. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 155: Bios-Setup-Standardeinstellungen

    Ihnen eingestellten Werte schnell verfügbar. BIOS-Setup-Standardeinstellungen Systemparameter Standardeinstellungen Eigene Einstellungen Main System Time hh:mm:ss System Date MM/TT/JJJJ Systemparameter Standardeinstellungen Eigene Einstellungen Advanced>Peripheral Configu- ration Onboard Ethernet 2 Enabled Systemparameter Standardeinstellungen Eigene Einstellungen Advanced>Video Configuration Panel brightness <85%> SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 156 Wake on LAN 2 Disabled CMOS battery present Systemparameter Standardeinstellungen Eigene Einstellungen Boot Quick Boot Enabled Quiet Boot Disabled Boot delay POST Errors All without keyboard Numlock USB Boot Disabled PXE Boot to LAN 2 Disabled SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 157 Technische Angaben 9.6 BIOS-Beschreibung Systemparameter Standardeinstellungen Eigene Einstellungen Boot > Legacy Boot Type Order Boot Menu Mode Placeholder USB FDC USB ODD USB HDD SATA0 SSD PXE Boot Systemparameter Standardeinstellungen Eigene Einstellungen Exit Current Profile Standard SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 158: Alarm-, Fehler- Und Systemmeldungen

    Festplatte meldet über S.M.A.R.T, dass ein Ausfall bevorsteht. Realtime clock error Batterie ist schwach Realtime clock has lost power Uhrzeit korrupt wegen entladener Batterie CMOS battery error Batterie leer CMOS battery failed Batterie leer oder nicht vorhanden SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 159: Funktionsumfang Unter Windows

    MSN-Explorer Nicht verfügbar Outlook Express Verfügbar Administrative Tools Verfügbar SMS Advanced Client Nicht verfügbar Remote Desktop Verfügbar, V 6.0 Remote Assistance Verfügbar .NET Framework Nicht verfügbar ASP.NET Nicht verfügbar Windows .NET Messenger Verfügbar, V 4.7 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 160 Hinweis Aktivieren von "HORM" und Anlegen eines "Hibernate-Files" Um die Funktion "Hibernate" zu nutzen, aktivieren Sie "HORM" wie folgt: EWFMGR C: /activatehorm Nach einem Neustart ist "Hibernate" aktiviert. Aus diesem File wird anschließend immer gebootet. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 161: Windows Embedded Standard 7

    Remote Client Verfügbar Verfügbar Remote Desktop Verfügbar Verfügbar SIMATIC IPC DiagBase Verfügbar, V1.4 Verfügbar, V1.4 Speech Verfügbar Nicht verfügbar System Management Administrati- Verfügbar Verfügbar ve Tools Telnet Server Verfügbar Verfügbar User Account Control Verfügbar Verfügbar SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 162 Verfügbar Verfügbar Wireless Networking Verfügbar Verfügbar Beachten Sie die Lizenzvereinbarungen zu Windows Embedded Standard 7. Weitere Informationen zur Sprachauswahl entnehmen Sie bitte dem Kapitel "Einrichten der Sprachauswahl über das Multilanguage User Interface (MUI) (Seite 101)". SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 163: Technische Unterstützung

    Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (http://www.siemens.de/automation/csi_de_WW) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC PC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa- db/de/Seiten/default.aspx)

  • Seite 164: A.2 Problemlösung

    PC stimmen nicht Bootvorgang <F2>. 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. Uhrzeit / Datum sind Pufferbatterie ist leer. Wechseln Sie die Pufferbatterie. auch nach korrekter Einstellung im BIOS- Setup wiederholt falsch SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 165 Gerätetreiber für das gewünschte Betriebssystem. "chkdsk" funktioniert EWF (Enhanced Write Filter) ist aktiv. Deaktivieren Sie den EWF oder verwenden Sie eine nicht Wenn der EWF aktiviert ist, dann wird alternative Methode zu "chkdsk". das Kommando "chkdsk" nicht unter- stützt. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 166 Technische Unterstützung A.2 Problemlösung SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 167: B.1 Überblick

    Schloss ist geöffnet Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Ge- Warnung vor heißer Oberfläche fährdete Bauteile) Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzial- CD/DVD auswerfen trennung Ein-Aus-Taster, ohne Potenzialtren- nung SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 168: Zertifikate, Zulassungen Und Kennzeichen

    CE-Kennzeichen für die europäischen Kennzeichen der Federal Communi- Länder cations Commission für USA EFUP (Environment Friendly Use Zulassung für Korea Period)-Kennzeichen für China Prüfzeichen der Underwriters Labora- Entsorgungshinweis, beachten Sie tories die örtlichen Vorschriften SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 169: B.5 Schnittstellen

    Multimedia Card Reader tenzialausgleichsleitung) DisplayPort-Schnittstelle Smart Card Reader DVI-D-Schnittstelle Line In LAN-Schnittstelle, nicht zugelassen Line Out für den Anschluss von WAN oder Telefon Serielle Schnittstelle Mikrofon-Eingang USB-Schnittstelle Universal Audio Jack USB 2.0 Hispeed-Schnittstelle Kopfhörer-Ausgang USB 3.0 SuperSpeed-Schnittstelle SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 170 Kennzeichen und Symbole B.5 Schnittstellen SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 171: Abkürzungsverzeichnis

    Clear To Send Sendebereitschaft Direct Current Gleichstrom Data Carrier Detect Datenträgersignalerkennung Direct Memory Access Disc Operating System Deutsche Gesellschaft zur Zertifizierung von Qualitätsmanagement mBH Data Set Ready Betriebsbereitschaft Data Terminal Ready Datenendgerät bereit Digital Versatile Disc SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 172 Nicht flüchtiger Datenspeicher. Da- tenspeicherung bleibt ohne externe Energieversorgung erhalten. Optical Drive Disk Personalcomputer Peripheral Component Interconnect Schneller Erweiterungsbus PCIe Peripheral Component Interconnect ex- Schnelle serielle differenzielle voll- press duplex Punkt-zu-Punkt-Schnittstelle mit hoher Datenrate. Programmiergerät SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 173 Technik von Intel mit der eine virtuelle abgeschlossene Umgebung zur Ver- fügung gestellt wird VT-D Virtualization Technology for Directed I/O Erlaubt die unmittelbare Zuordnung eines Geräts (z. B. Netzwerkkarte) an ein virtuelles Gerät. Watchdog Programmüberwachung mit Fehlerer- kennung und -meldung. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 174 Abkürzungsverzeichnis SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 175: Glossar

    übertragenen Signalzustände pro Sekunde an. Treten nur zwei Zustände auf, entspricht ein Baud einer Übertragungsrate von 1 Bit/s. Baugruppe Baugruppen sind steckbare Einheiten für Automatisierungsgeräte, Programmiergeräte oder PCs. Es gibt sie z.B. als zentrale Baugruppen, Anschaltungen, Erweiterungsbaugruppen oder als Massenspeicher (Massenspeicherbaugruppe). SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 176 Die COM-Schnittstelle ist eine serielle V.24-Schnittstelle. Die Schnittstelle ist für asynchrone Datenübertragung geeignet. Controller Eingebaute Hardware und Software, die die Funktionsweise eines bestimmten internen oder peripheren Geräts steuert (z.B. Tastatur-Controller). EGB-Richtlinie Richtlinie für den Umgang mit elektrostatisch gefährdeten Bauteilen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 177: Emv-Richtlinie

    Computers und dem Betriebssystem. EFI sitzt logisch gesehen unterhalb des Betriebssystems und stellt den Nachfolger des PC-BIOS dar, mit Fokus auf 64-bit-Systemen. File Based Write Filter Konfigurierbarer Schreibfilter, der es ermöglicht, einzelne Dateien vor Schreibzugriffen zu schützen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 178: Formatierung

    Systemkomponenten, wie Prozessor, Betriebssystem und Applikationssoftware unterstützt wird. Integrated Graphics Device. Im Chipsatz integrierte Grafikschnittstelle. Image Ein Image ist ein Abbild, z.B. von Festplatten-Partitionen, die man in eine Datei sichert, um sie bei Bedarf wiederherzustellen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 179: Konfigurationssoftware

    Drucker oder weiterer Ressourcen. Legacy Boot Device Herkömmliches Laufwerk als USB-Gerät nutzbar. License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 180 Ein Preboot Execution Environment-Server ist Teil einer Netzwerkumgebung und kann angeschlossene Rechner noch vor dem Booten mit Software versorgen. Dabei handelt es sich beispielsweise um Betriebssysteminstallationen oder Wartungstools. Restricted Access Location: Installation des Geräts in einer Betriebsstätte mit beschränktem Zutritt, z.B. ein abschließbarer Schaltschrank. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 181 Ein Programm, mit dem Informationen über die Gerätekonfiguration (das ist der Ausbaustand der Hardware des PC/PG) festgelegt werden. Die Gerätekonfiguration des PC/PG ist voreingestellt. Änderungen müssen dann vorgenommen werden, wenn eine Speichererweiterung, neue Baugruppen oder Laufwerke aktiviert werden sollen. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 182: Warmstart

    Wake on Local area network. Mit dieser Funktion kann der PC über die LAN-Schnittstelle gestartet werden. Warmstart Unter einem Warmstart versteht man einen Wiederanlauf nach einem Programmabbruch. Das Betriebssystem wird neu geladen und gestartet. Mit dem Hotkey CTRL + ALT+ DEL wird ein Warmstart durchgeführt. SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...

  • Seite 183: Index

    Elektrostatisch gefährdete Bauteile, 114 Versions Menü, 153 Enhanced Write Filter, 60 Boot-Vorgang, 158 Ersatzgerät, 85 Brandschutzgehäuse, 37 Erstinbetriebnahme, 54 Brandschutzumhüllung, 37 Ethernet, 49, 131 EWF (Enhanced Write Filter), 60 Externe Schnittstellen, 131 CE-Kennzeichnung, 111 chkdsk, 165 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 184 Reinigungsmittel, 83 Integration Reparaturen, 84, 85 Ethernet, 49 Restore DVD, 94 Industrial Ethernet, 49 Restore-DVD, 93 PROFINET, 49 Richtlinien IT-Kommunikation, 49 EGB-Richtlinien, 114 Kennzeichen Schiffsbau EG-Konformitätserklärung, 111 Montage für den Schiffsbau, 126 Schiffsbauzulassung, 113 Schnittstelle, 124 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 185 Laufwerk partitionieren, 103 Windows Sicherheitscenter, 56 Windows XP Teaming, 124 Installation, 95 Temperaturüberwachung, 58 Laufwerk partitionieren, 104 Touch input Windows XP Professional Bildschirmtastatur aufrufen, 71 Datensicherung, 109 Touchscreen WinMove, 77 bedienen, 66 Treiberinstallation, 106 Typenschild, 31 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
  • Seite 186 Index Zertifikate, 111 Zulassungen, 111 Zulassung, (EAC) Schiffsbau, 113 SIMATIC IPC277D Betriebsanleitung, 12/2016, A5E03409484-AE...
