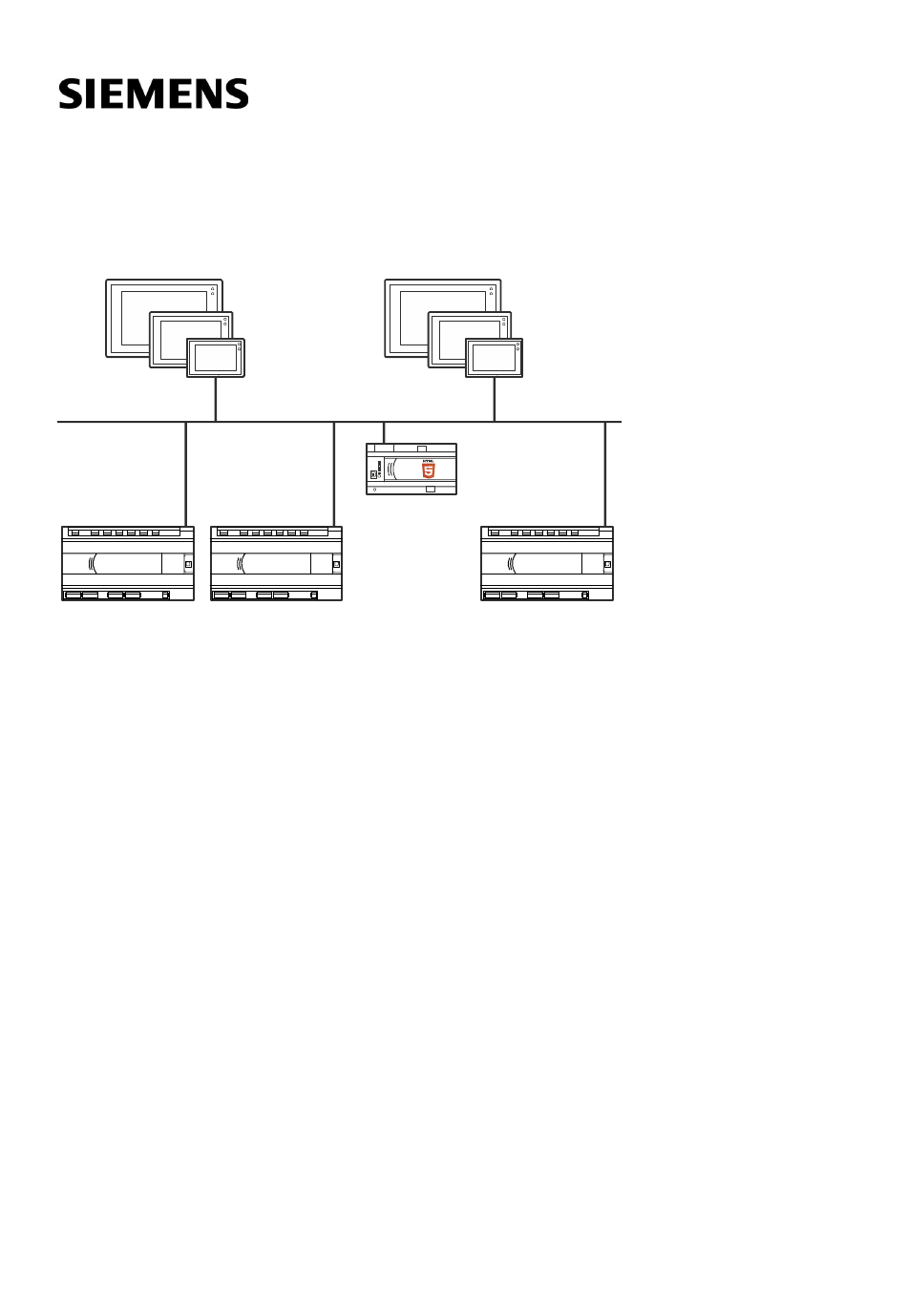

- Seite 1 PXM50.E PXM50-1 PXM40.E PXM40-1 PXM30.E PXM30-1 TCP/IP PXG3.W100-1 PXG3.W200-1 BACnet-Systeme Desigo Control Point Basisdokumentation A6V11666339_de--_c Smart Infrastructure 2020-06-19...
- Seite 2 Die in diesem Handbuch genannten Marken sind zusammen mit deren juristischen Inhabern aufgeführt. Die Nutzung der Marken unterliegt nationalen und internationalen Rechtsvorschriften. Desigo® und Desigo® CC™ sind registrierte Warenzeichen der Firma Siemens Schweiz AG. BACnet ist ein Warenzeichen von American National Standard (ANSI/ASHRAE 135-1995).
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Handbuch ........................5 Umfang ..............................5 Zielpublikum............................5 Begriffe ..............................5 Dokumentation ............................6 Haftungsausschluss Cyber-Sicherheit ....................7 Sicherheitshinweise ........................8 Überblick ............................ 12 Geräte ..............................12 Funktionen .............................13 Inbetriebnahme ............................14 Engineering............................14 Benutzerprofile ............................15 Systemgrenzen ........................... 16 Gerätebezogene Grenzen ........................16 Speicherverwaltung..........................16 Technische Grenzen ..........................17 Grenzen für MS/TP ..........................18... -
Seite 5: Zu Diesem Handbuch
GA-Geräten und deren Darstellung auf Web-Clients mittels HTML5.0 Webseiten. Z.B. die Siemens-Geräte PXM30.E, PXM40.E, PXM50.E. BACnet/IP-Webschnittstelle Stellt eine webbasierte, grafische Bedienung von BACnet-Automationsstationen über Touchpanels und Geräte mittels HTML5.0 Web-Browser bereit. Z.B. die Siemens-Geräte PXG3.W100-1, PXG3.W200-1. Desigo Control Point Webbasierte Lösung mit Features für die Bedienung und Überwachung von Gebäudeautomationssystemen. -
Seite 6: Dokumentation
Geräte für das Bedienen und Beobachten Gerät Datenblatt PXM30.E BACnet/IP Touch-Panel 7“ mit eingebautem Web-Server A6V11664137 PXM40-E BACnet/IP Touch-Panel 10“ mit eingebautem Web-Server PXM50.E BACnet/IP Touch-Panel 15“ mit eingebautem Web-Server PXM30-1 Touch Panel Client l 7" A6V11664139 PXM40-1 Touch Panel Client 10" PXM50-1 Touch Panel Client 15"... -
Seite 7: Haftungsausschluss Cyber-Sicherheit
Um Anlagen, Systeme, Maschinen und Netzwerke vor Online-Bedrohungen zu schützen, ist es erforderlich, ein ganzheitliches, dem neuesten Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuellen Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes. -
Seite 8: Sicherheitshinweise
Beachten Sie die länderspezifischen Bestimmungen und halten Sie die entsprechenden Sicherheitsrichtlinien ein. VORSICHT Elektrische Sicherheit Die elektrische Sicherheit bei Gebäudeautomationssystemen von Siemens Building Technologies beruht im Wesentlichen auf der Verwendung von Kleinspannung mit sicherer Trennung gegenüber Netzspannung. VORSICHT IEC (SELV, PELV) (weltweit) Abhängig von der Erdung (⊥... - Seite 9 Sicherheitshinweise VORSICHT NEC (Nordamerika) Verwendung eines Class 2-Trafos mit Energiebegrenzung auf 100 VA oder Class 2-Kreise mit max. 100 VA durch Verwendung eines nicht energie-begrenzenden Trafos von max. 400VA, kombiniert mit Überstrombegrenzungen (T 4 A- Sicherungen) für jedes einzelne AC 24 V-Gerät. Mehrere Sicherungen für mehrere isolierte Sekundärkreise pro Trafo sind möglich (siehe Kap.
- Seite 10 Sicherheitshinweise VORSICHT Betriebsspannung AC/DC 24 V Die Versorgung muss den Anforderungen für SELV oder PELV genügen. Zulässige Abweichung der Nennspannung: Am Trafo / Speisungsgerät: AC / DC 24 V -10 … + 20% Am Endgerät (Web-Server): AC 24 V ±20%, DC 24 V ± 20% Am Endgerät (Touch Panel): AC 24 V ±20%, DC 24 V ±...
- Seite 11 Sicherheitshinweise VORSICHT Absicherung der Netzspannung Trafos / DC 24 V-Speisungen primärseitig: Schaltschranksicherung (Steuersicherung) VORSICHT Power over Ethernet (PoE) Desigo Touch Panels benötigen eine Speisung für PoE+ Class 4 (max. 600 mA / 25.5 W). Sie muss konform sein zu IEEE 802.3at-2009. Für die Speisung der PoE-Switches beachten Sie bitte die Vorschriften der Hersteller.
-
Seite 12: Überblick

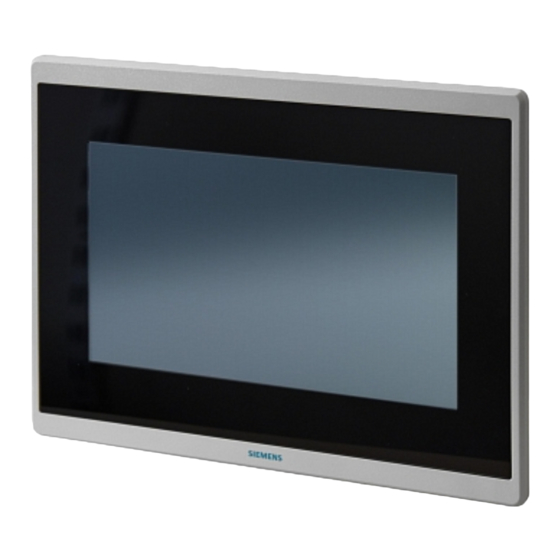

4.1 Geräte Desigo Control Point ist eine Embedded Building Management Station für das Bedienen und Beobachten von Gebäudeautomationssystemen auf BACnet/IP. Die Funktionalität kann auf beliebige Benutzerprofile angepasst werden – vom Raumbenutzer bis zum Facility Manager. PXM50.E PXM50-1 PXM40.E PXM40-1 PXM30.E... -
Seite 13: Funktionen
Überblick Funktionen 4.2 Funktionen Desigo Control Point bietet eine Effiziente und intuitive Gebäudebedienung. Funktion Touch Panel Web-Schnittstelle BACnet/IP TCP/IP BACnet/IP PXM50-1 PXM50.E PXG3.W100-1 PXG3.W200-1 PXM40-1 PXM40.E PXM30-1 PXM30.E Verfügbar über ✔ ✔ ✔ Generische Bedienung aller PXG3.Wx00-1 Objekte/Parameter ✔ ✔... -
Seite 14: Inbetriebnahme
Überblick Inbetriebnahme 4.3 Inbetriebnahme Es ist kein Tool erforderlich für die Geräte-Inbetriebnahme. Diese erfolgt direkt am Touch Panel oder mittels HTML5-Browser. Anschliessend ist die Bedienung mittels Standard-Bedienansichten verfügbar. Grafiken können mittels integriertem Grafik-Editor online erstellt oder geändert werden. HINWEIS Die BACnet-Geräte müssen immer im laufenden System erkannt und integriert werden Für weitere Informationen, siehe Desigo Control Point Engineering (A6V11604297). -
Seite 15: Benutzerprofile
Überblick Benutzerprofile 4.5 Benutzerprofile ● Benutzer können offline mit ABT Site oder online mittels Webbrowser verwaltet werden. ● Jeder Administrator kann auf der eigenen Benutzerebene oder auf tieferen Ebenen weitere Benutzer anlegen. ● Kundenspezifische Benutzer müssen mit ABT Site erstellt werden. ●... -
Seite 16: Systemgrenzen
Systemgrenzen Gerätebezogene Grenzen 5 Systemgrenzen 5.1 Gerätebezogene Grenzen Funktion Touch Panel BACnet/IP Web-Schnittstelle BACnet/IP PXM30.E PXM40.E PXG3.W100-1 PXG3.W200-1 PXM50.E Alle Datenpunkte aller zugewiesenen Geräte Generische Bedienung 1'000 1'000 2'000 Grafische Bedienung (BACnet-Objekte) 1'000 1'000 2'000 Haystack-Schnittstelle (BACnet-Objekte) Online-Trends Grafiken (durchschnittliche Komplexität) 5.2 Speicherverwaltung... -
Seite 17: Technische Grenzen
Systemgrenzen Technische Grenzen 5.3 Technische Grenzen Die folgenden Grenzen sind empfohlen und verifiziert. Funktion Touch Panel Web-Schnittstelle BACnet/IP TCP/IP BACnet/IP PXM50-1 PXM50.E PXG3.W100-1 PXM40-1 PXM40.E PXG3.W200-1 PXM30-1 PXM30.E Max. Anzahl zugewiesene Geräte BACnet/IP BACnet MS/TP *) n.a. Anzahl gleichzeitig verbundener Bedien-Clients n.a. -
Seite 18: Grenzen Für Ms/Tp
Nutzen Sie die Onlinetrend-Funktion sehr sparsam ● Beschränken Sie die Punkte pro Grafik auf 15 5.5 Unterstützte BACnet-Objekte Die in Desigo Control Point unterstützten BACnet-Objekte finden Sie im Anhang. 5.6 BACnet-Revision Systemkompatibilität PXM50-1 PXM50.E PXG3.W100-1 PXG3.W200-1 PXM40-1 PXM40.E PXM30-1 PXM30.E n.a. -
Seite 19: Unterstützte Browser
Unterstützte Browser 6 Unterstützte Browser Die Grafiken und die Bedienung unterstützen folgende Browser: Grafikeditor Google Chrome* Mit diesem Browser können Grafiken ohne Tool erstellt und geändert werden. Grade A Google Chrome auf Desktop* Empfohlene Webbrowser für Google Chrome auf Android Tablet* Standardbediengeräte Google Chrome auf Surface Tablet* Microsoft Edge auf Surface Tablet... -
Seite 20: Planung (Hardware)
Planung (Hardware) IT-Sicherheit 7 Planung (Hardware) 7.1 IT-Sicherheit Desigo Control Point arbeitet mit Geräten, welche eine Web-Schnittstelle beinhalten. Technisch würde das auch den Fernzugriff via Internet auf deren Web-Schnittstelle ermöglichen. Aus IT Security-Gründen darf dies nie direkt geschehen. Wenn Fernzugriff gefordert ist, muss dieser zwingend mit zusätzlichen spezifischen IT Security-Massnahmen gesichert werden. -
Seite 21: Topologien
Anwendungsfall: Kleines Projekt Projektanforderungen: ● Kleine Heizungs- und Lüftungsanlage ● Web-Zugang für Fernbedienung ● Lokales Bediengerät Beispiel: Standard Web Browser PXM50.E PXM40.E PXM30.E BACnet/IP BACnet-Geräte Anwendungsfall: Mittelgrosses Projekt Projektanforderungen: ● Mehrere Heizungsanlagen und / oder Luftbehandlungsanlagen ● Einige Räume mit Raumautomation ●... -
Seite 22: Speisungsauslegung
PXM50-1 Max. 42 VA Max. 26 W Max. 25 W *) PXM50.E Gilt für Normalbetrieb. Kann beim Einschalten höher sein (IEEE 802.3at Class 4). Power over Ethernet. Siehe Kap. Power over Ethernet. AC 24 V ±20% DC 24 V ±20% PXG3.W100-1... -
Seite 23: Trafoauslegung Ac 24 V
Planung (Hardware) Speisungsauslegung 7.4.2 Trafoauslegung AC 24 V Die Trafoleistung ergibt sich aus der Summe der Leistungsaufnahmen der angeschlossenen Geräte. Betriebsspannung Die Betriebsspannung ist AC 24 V. Sie muss den Anforderungen für SELV oder PELV nach IEC 60364-4-41 genügen. NEC: Class 2-Trafos oder Class 2-Kreise. Zulässige Abweichung der Nennspannung AC 24 V am Trafo: +20%/–10%. -
Seite 24: Speisungsauslegung Dc 24 V
Planung (Hardware) Speisungsauslegung 7.4.3 Speisungsauslegung DC 24 V Betriebsspannung Die Betriebsspannung ist DC 24 V. Sie muss den Anforderungen für SELV oder PELV nach IEC 60364-4-41 genügen. NEC: Class 2-Kreise. Zulässige Abweichung der Nennspannung DC 24 V am Speisungsgerät: +15% / -10%. So kann nach Berücksichtigung der Leitungs- und Übergangswiderstände eine Toleranz von +15 / -15% an den Geräten garantiert werden (Web-Server: -20%). -
Seite 25: Ethernet
Planung (Hardware) Ethernet 7.5 Ethernet Für ausführliche Informationen zum Thema Ethernet, siehe: Ethernet, TCP/IP-, MS/TP- und BACnet-Grundlagen ● (CM110666) Praxisleitfaden IP-Netzwerke in der Gebäudeautomation ● (CM110668) Praxisleitfaden BACnet-Netzwerke in der Gebäudeautomation ● (A6V11159798) Desigo Gebäudeautomationssystem Technische Grundlagen ● (CM110664) IT-Sicherheit in Installationen mit Desigo ●... -
Seite 26: Kabel
Planung (Hardware) Ethernet 7.5.1 Kabel Die Desigo Control Point-Geräte werden über Switches und Ethernet-Kabel mit RJ45-Steckern miteinander verbunden. Dabei müssen folgende Bedingungen beachtet werden: Buskabel und Länge: ● Standard Ethernet-Kabel: min. Kategorie 5 ● Geschirmt oder ungeschirmt ● STP (Shielded Twisted Pair) bzw. UTP (Unshielded Twisted Pair) ●... - Seite 27 Planung (Hardware) Ethernet PoE-Topologien PoE verlangt Sterntopologie. Übliche PoE-Switches haben 4 bis 16 Ausgänge. In grösseren Anlagen (z.B. Zimmerflucht in einem Hotel) müssen daher mehrere Switches in Linientopologie eingesetzt werden. Weitere Topologien: ● Bestimmte Switches (meist Industrietypen) besitzen einen Uplink, d.h. es können mehrere Switches hintereinandergeschaltet werden.
-
Seite 28: Montage
Montage Touch Panels PXM... 8 Montage 8.1 Touch Panels PXM... Schaltschrankmontage Zur Montage des Touch Panels in eine Schaltschranktür ist ein Ausschnitt mit folgenden Massen erforderlich. Wandstärke: 1 mm bis 4 mm Ausschnitt für PXM30… Ausschnitt für PXM40… Ausschnitt für PXM50… 181 (7.13") 266 (10.47") 395 (15.55") - Seite 29 Montage Touch Panels PXM... Montage in Hohlwand Die Einbaurahmen PXA.V40 und PXA.V50 dienen dazu, ein Touch Panel in eine Hohlwand einzubauen. Ausschnitt für PXM40… Ausschnitt für PXM50… 266 (10.47") 395 (15.55") Beispiel PXM40: 9 ... 25 mm 266 mm (0.35" ... 0.98") (10.47") Min.
-
Seite 30: Web-Server
Montage Web-Server 8.2 Web-Server Montage auf Normtragschiene Die Geräte werden direkt auf die Normtragschiene aufgeschnappt. 30 | 35 A6V11666339_de--_c... -
Seite 31: Verdrahtung
Verdrahtung Web-Server 9 Verdrahtung Verkabelung und Durchmesser Geräte sind standardmässig über Kabelleiter zu verkabeln. Empfehlung: Durchmesser mit 30% Reserve berechnen. Verkabelungs- und Verbindungsklemmen Folgende Verkabelungstypen und -durchmesser gemäss Spezifikationen verwenden: Item Spezifikation Verkabelung Normale, versteilte Kabel und Verkabelung verwenden. Die Enden können direkt verbunden oder aber mit Leiterhülsen oder Anschlussverbindungen verstärkt werden. -
Seite 32: Speisung Ac 24 V
Verdrahtung Speisung AC 24 V 9.1 Speisung AC 24 V Grundsätzliche Ausführung für Web-Server Das untenstehende Schema zeigt die grundsätzliche Verdrahtung der Speiseleitungen für die Web-Server mit AC 24 V-Betriebsspannung nach PELV: Sie sind von den Anschlussklemmen (24 V ~ , ⊥ ) aus sternförmig zu verdrahten. Web-Server Sicherheitstransformator AC 230 V / AC 24 V nach EN 61 558 Kleinspannungssicherung, für max. -
Seite 33: Entsorgung
Entsorgung 10 Entsorgung Gemäß Europäischer Richtlinie gilt das Gerät bei der Entsorgung als Elektro- und Elektronik-Altgerät und darf nicht als Haushaltsmüll entsorgt werden. ● Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. ● Beachten Sie die örtliche und aktuell gültige Gesetzgebung. A6V11666339_de--_c 33 | 35... -
Seite 34: Anhang - Unterstützte Bacnet-Objekte
Anhang - Unterstützte BACnet-Objekte 11 Anhang - Unterstützte BACnet-Objekte Objekt ist unterstützt Objekt ist nicht unterstützt n/a 1) 64 bit-Zähler wird bis 32 Bit angezeigt, dann zeigt er einen falschen Wert n/a 2) Wird nicht als explizites Objekt angezeigt, sondern durch Icons und Trendlog-App x 3) Nur in Listenansicht und Grafikansicht unterstützt 34 | 35... - Seite 35 Herausgegeben von © Siemens Schweiz AG, 2019 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies A6V11666339_de--_c...
