5WG1205-2AB21

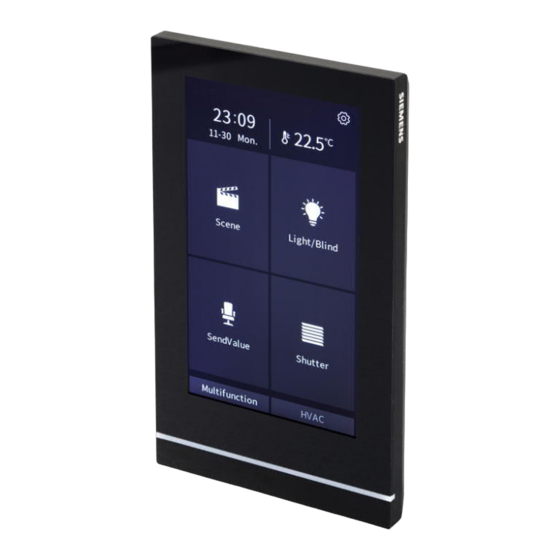

Touch control TC5
Anwendung
A6V12035440_de--_a
Smart Infrastructure
2021-01-28

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Touch control TC5

Inhaltszusammenfassung für Siemens Touch control TC5

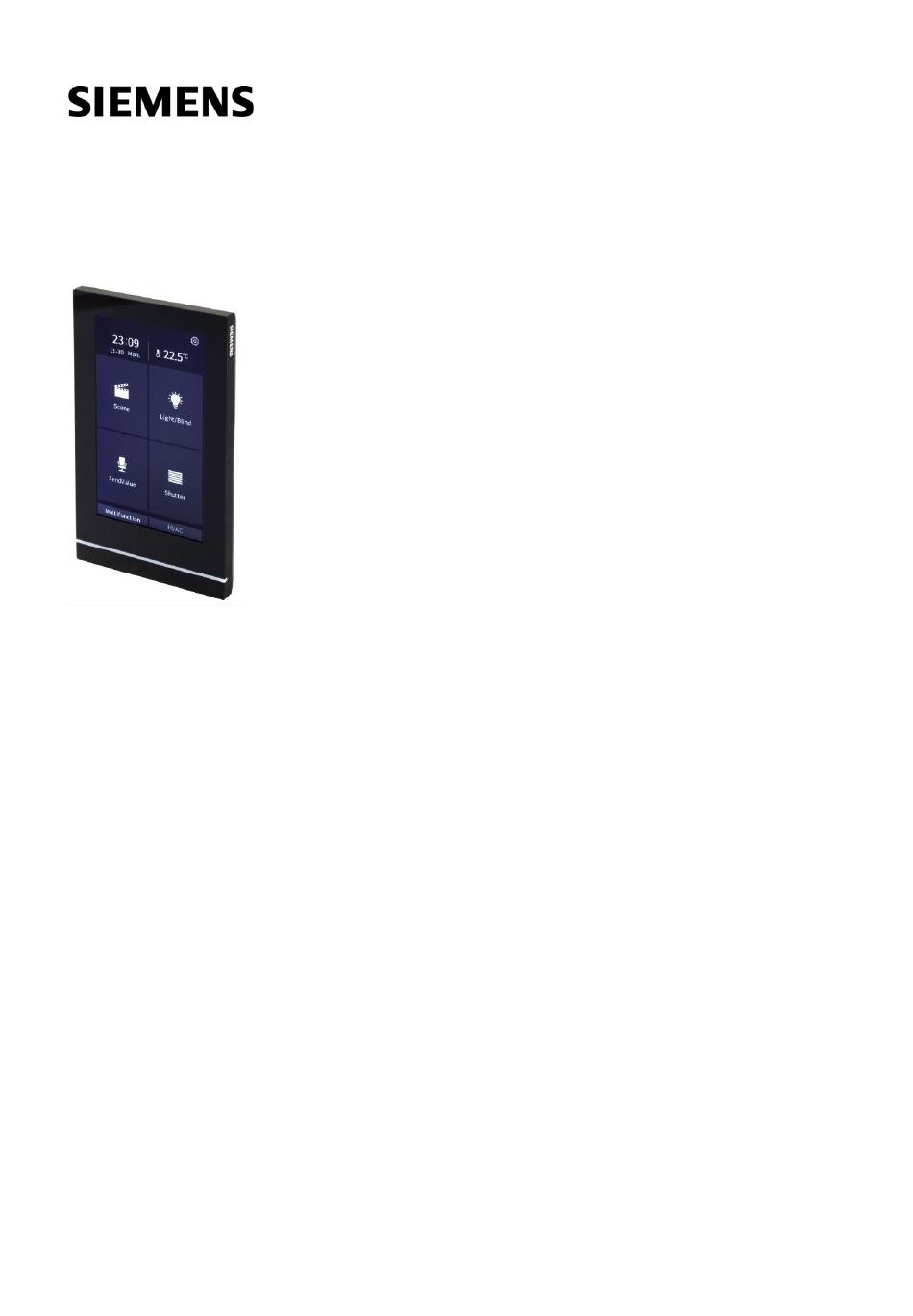

  • Seite 1 5WG1205-2AB21 Touch control TC5 Anwendung A6V12035440_de--_a Smart Infrastructure 2021-01-28...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Funktionen ....................5 UI-Beschreibung ..................7 Startseite (Navigationsfunktion) ..............7 Multifunktionsseite ..................9 2.2.1 Schaltfunktion ................10 2.2.2 Schalt-/Dimmfunktion ..............11 Funktion „Wert senden“ ............... 12 2.2.3 2.2.4 Jalousiefunktion ................12 2.2.5 Szenenabruf und -speicherung ........... 15 Seite für die allgemeine Temperaturregelung ..........15 Funktionsseite für VRF-Klimaanlage ............
  • Seite 3 Parameter und Kommunikationsobjekte „Seite x – VRF- 3.3.6 Schnittstelle und -Betrieb“ ............80 Parameter und Kommunikationsobjekte „Seite x – Lüftungssystem“ 3.3.7 ....................87 Parameter und Kommunikationsobjekte „Seite x – Anzeige 3.3.8 Luftqualität“ .................95 Parameter und Kommunikationsobjekte „Seite x – Anzeige 3.3.9 Energiezähler“ ................98 Parameter und Kommunikationsobjekte „Seite x –...

  • Seite 5: Funktionen

    Funktionen 1 Funktionen Bei Touch Control TC5 (im Folgenden als „TC5“ bezeichnet) handelt es sich um ein Multifunktions-Touch-Panel mit KNX S-Mode für Anzeige, Bedienung und Steuerung. Das Gerät verfügt über einen kapazitativen Farb-Touchscreen (5 Zoll) mit einer Auflösung von 480 × 854 px.
  • Seite 6 Funktionen ● Energiemesswert über Bus anzeigen Pro Seite können bis zu 8 Zähler angezeigt werden, bis zu 10 Seiten können als Anzeigeseite konfiguriert werden. ● Zeitschalterfunktion (bzw. Zeitplanfunktion) Bis zu 16 Zeitpläne sind einstellbar. Der Zeitplan kann entweder auf Tages- oder auf Wochenbasis angelegt werden.

  • Seite 7: Ui-Beschreibung

    UI-Beschreibung Startseite (Navigationsfunktion) 2 UI-Beschreibung 2.1 Startseite (Navigationsfunktion) Startseiten sind über ETS konfigurierbar. Max. zwei Seiten mit max. acht Symbolen pro Seite können konfiguriert werden. Die Symbole sind entweder mit Seiten oder mit einzelnen Funktionen verknüpft. ● Über das Symbol, das mit der entsprechenden Seite verknüpft ist, gelangen Endbenutzer zu den gewünschten Seiten.
  • Seite 8 UI-Beschreibung Startseite (Navigationsfunktion) 8 | 130 A6V12035440_de--_a...

  • Seite 9: Multifunktionsseite

    UI-Beschreibung Multifunktionsseite Nummer Bezeichnung Symbol „Seiteneinstellung“ Weitere Informationen finden Sie unter ① Einstellungsseite [➙ 26]. ② Datum (MM-TT) und Uhrzeit; kann über die Einstellungsseite oder über das Objekt geändert werden. ● ③ Symbole können über eine Micro-SD-Karte konfiguriert werden. Weitere Details finden Sie unter Startseiten-Symbole [➙ 125]. ●...

  • Seite 10: Schaltfunktion

    UI-Beschreibung Multifunktionsseite Seitenlayout Die Anzahl von Symbolen pro Seite kann über ETS konfiguriert werden. 1 Symbol pro Seite 2 Symbole pro Seite 3 Symbole pro Seite 4 Symbole pro Seite 6 Symbole pro Seite 8 Symbole pro Seite 2.2.1 Schaltfunktion Status der Schaltfunktion ●...

  • Seite 11: Schalt-/Dimmfunktion

    UI-Beschreibung Multifunktionsseite 1. Wenn sowohl die Kachel als auch das Symbol (Abbildung rechts) aktiviert ist, ist die Lampe eingeschaltet, während eine deaktivierte Kachel und das Symbol „ausgeschaltet“ (Abbildung links) darauf hinweisen, dass die Lampe ausgeschaltet ist. ● Listenansicht Durch Ziehen des Schiebereglers nach rechts wird die Funktion aktiviert. Wird er nach links gezogen, wird die Funktion deaktiviert.

  • Seite 12: Funktion „Wert Senden

    UI-Beschreibung Multifunktionsseite Nummer Bezeichnung Nummer Bezeichnung ① ② Startseite Zurück ③ ④ Relatives Hellerdimmen bis Relatives Dunklerdimmen 100 % bis 0 % (AUS) ⑤ ⑥ Stopp Dimmen durch Schieben 2.2.3 Funktion „Wert senden“ Wählen Sie ein beliebiges Symbol, um das entsprechende Telegramm an den Bus zu senden.

  • Seite 13: Rollladen (Ohne Lamelle)

    UI-Beschreibung Multifunktionsseite Lamellenvorhang Nummer Bezeichnung Nummer Bezeichnung ① Simulation der ② Lamellenvorhang durch Vorhangposition Schieben in Prozent ③ ④ Öffnen Schließen ⑤ Stopp Rollladen (ohne Lamelle) Nummer Bezeichnung Nummer Bezeichnung ① ② Simulation der Schiebestellung in Prozent Rollladenstellung ③ ④ ⑤...

  • Seite 14: Jalousien (Mit Lamellen)

    UI-Beschreibung Multifunktionsseite Jalousien (mit Lamellen) Nummer Bezeichnung Nummer Bezeichnung ① ② Simulation des Simulation von Jalousie und Lamellenwinkels (Jalousie) Lamelle ③ ④ Schiebestellung in Prozent Lamellenwinkel in Prozent ● ● 0 %: Jalousie vollständig 0 %: Lamelle in geöffnet horizontaler Stellung und ungehinderter Lichteinfall ●...

  • Seite 15: Szenenabruf Und -Speicherung

    UI-Beschreibung Seite für die allgemeine Temperaturregelung 2.2.5 Szenenabruf und -speicherung Wählen Sie die zugeordnete Szenen-Schaltfläche (z. B. ), um das entsprechende Szenen-Telegramm an den Bus zu senden. ● Das Gerät kann die Szene durch kurzes Drücken des Szenen-Symbols direkt abrufen. ●...
  • Seite 16 UI-Beschreibung Seite für die allgemeine Temperaturregelung Änderung der Lüfterstufe Änderung der Betriebsart 16 | 130 A6V12035440_de--_a...

  • Seite 17: Funktionsseite Für Vrf-Klimaanlage

    UI-Beschreibung Funktionsseite für VRF-Klimaanlage 2.4 Funktionsseite für VRF-Klimaanlage Mithilfe dieser Funktion kann das Gerät als Schnittstellen- und Bedieneinheit für VRF-Klimageräte über ein KNX-zu-VRF-Gateway fungieren. VRF-Seite in °C VRF-Seite in °F Nummer Bezeichnung Nummer Bezeichnung ① ② Einstellung der Änderung des VRF-Modus Lüfterrichtung A6V12035440_de--_a 17 | 130...

  • Seite 18: Funktionsseite Für Die Fußbodenheizung

    UI-Beschreibung Funktionsseite für die Fußbodenheizung 2.5 Funktionsseite für die Fußbodenheizung ● Funktion für die Bodenheizungsregelung mit 2-Punkt- oder PI-Regelung unter Berücksichtigung des Temperatur-Sollwerts ● Szenen- und Zeitplanfunktionen Bodenheizungsseite in °C Bodenheizungsseite in °F Nummer Bezeichnung Nummer Bezeichnung Anzeige „Heizventil ① ②...

  • Seite 19: Funktionsseite Für Lüftungssystem („Ventilation")

    UI-Beschreibung Funktionsseite für Lüftungssystem („Ventilation“) 2.6 Funktionsseite für Lüftungssystem („Ventilation“) Das Lüftungssystem steuert: ● 3-Stufen-Lüftereinstellung, Öffnen/Schließen der Wärmerückgewinnung, Berechnung der Filterlaufzeit, Alarm für Filterwechsel und Zurücksetzen der Filterlaufzeit ● Automatische Regelung (bedarfsgerechte Lüftersteuerung) über den PM2.5- oder CO -Wert ● Szeneneinstellung Nummer Bezeichnung Nummer Bezeichnung...

  • Seite 20: Seite Für Bedarfsgerechte Lüftung

    UI-Beschreibung Funktionsseite für Lüftungssystem („Ventilation“) Seite für bedarfsgerechte Lüftung Automatische Regelung Automatische Regelung (bedarfsgerechter PM2.5-Wert) (bedarfsgerechter CO -Wert) 20 | 130 A6V12035440_de--_a...

  • Seite 21: Funktionsseite Für Rgb - Dimmen

    UI-Beschreibung Funktionsseite für RGB – Dimmen 2.7 Funktionsseite für RGB – Dimmen Diese Funktion ist für RGB- oder RGBW-LED-Dimmen (absolutes Dimmen) vorgesehen. RGBW unterstützt die automatische Einstellung der Farbtemperatur sowie die individuelle Einstellung von Farbtemperatur und Helligkeit. 4 Arten von RGB – Dimmen sind verfügbar und über ETS konfigurierbar: 1.
  • Seite 22 UI-Beschreibung Funktionsseite für RGB – Dimmen Farbtemperatursteuerung RGBW + Farbtemperatur Helligkeit + Farbtemperatur Nummer Bezeichnung Nummer Bezeichnung ① ② Schieberegler für Farbtemperatursteuerung Farbtemperatur, 100 K/Schritt ③ ④ Farbtemp. anpassen heller/dunkler 22 | 130 A6V12035440_de--_a...

  • Seite 23: Funktionsseite Für Energiezähler-Anzeige

    UI-Beschreibung Funktionsseite für Energiezähler-Anzeige 2.8 Funktionsseite für Energiezähler-Anzeige Die Funktionsseite für die Energiezähleranzeige unterstützt die Anzeige von Werten für Stromstärke, Spannung, Leistung und elektrische Energie. Werte werden vom Bus über Aktoren oder das Mess-Gateway übermittelt. Datentypen Bildschirm für die Energiezähleranzeige: Stromstärke, Spannung, Leistung und Energieverbrauch können über die Parameterkonfiguration angezeigt werden.

  • Seite 24: Funktionsseite Für Die Anzeige Der Luftqualität

    UI-Beschreibung Funktionsseite für die Anzeige der Luftqualität 2.9 Funktionsseite für die Anzeige der Luftqualität Die Anzeige von Temperatur, Feuchte, PM2.5, PM10, VOC, CO , AQI, Helligkeit und Windgeschwindigkeit kann eingestellt werden; diese Werte werden über Bus empfangen. Pro Funktionsseite können bis zu vier Elemente konfiguriert werden. Nummer Bezeichnung Nummer Bezeichnung ①...

  • Seite 25: Funktionsseite Für Hintergrundmusik (Auch „Bgm")

    UI-Beschreibung Funktionsseite für Hintergrundmusik (auch „BGM“) Parameter Bezeichnung Parameter Bezeichnung 0…100 % -40…40 ℃ Temperatur Feuchte 0…999 μg/m 0…999 μg/m PM2.5 PM10 0…4000 ppm 0…9,99 mg/m 0…500 0…5000 lx Helligkeit 0…50 m/s Windgeschwindigk 2.10 Funktionsseite für Hintergrundmusik (auch „BGM“) Diese Funktion kann nur verwendet werden, wenn ein Gateway zur Umwandlung von Musiksteuerungssignalen in KNX angeschlossen ist.
  • Seite 26 UI-Beschreibung Funktionsseite für Hintergrundmusik (auch „BGM“) Nummer Bezeichnung Nummer Bezeichnung ① ② Zufällige Wiedergabe Nacheinander abspielen ③ ④ Einzelwiederholung Wiederholen Nummer Bezeichnung Nummer Bezeichnung ① ② Bluetooth SD-Karte ③ ④ AUX-Audio Radio FM ⑤ USB, aktuelle Auswahl 26 | 130 A6V12035440_de--_a...

  • Seite 27: Einstellungsseite

    UI-Beschreibung Einstellungsseite 2.11 Einstellungsseite Der Benutzer kann die Einstellungsseite über einen Klick auf das Einstellungssymbol auf der Startseite aufrufen. Einstellungen Allgemeine Startseite Nummer Bezeichnung Nummer Bezeichnung ① ② Physikalische Adresse Schaltfläche „Aktivieren/Deaktivieren“ ③ ④ Bildschirmhelligkeit Lautstärke der Tastaturanschläge Hinweis Die KNX-Programmierung sollte nur dann aktiviert werden, wenn das Gerät über ETS durch eine Fachkraft konfiguriert wird.
  • Seite 28 UI-Beschreibung Einstellungsseite Putzsperre 28 | 130 A6V12035440_de--_a...

  • Seite 29: Seiten Für Datum Und Uhrzeit Und Systeminformationen

    UI-Beschreibung Einstellungsseite Seiten für Datum und Uhrzeit und Systeminformationen Seite für Einstellung von Datum und Uhrzeit: Über Datum (J, M oder T) oder Uhrzeit (H, M oder S) wischen, um den entsprechenden Wert einzustellen. Seite für Einstellung von Datum und Seite mit Systeminformationen Uhrzeit A6V12035440_de--_a...

  • Seite 30: Wochen-Zeitschalter - Funktion Für Wochenschaltplan

    UI-Beschreibung Einstellungsseite Zeitschalterfunktion Wochen-Zeitschalter – Funktion für Wochenschaltplan Tagesschaltplan und Wochenschaltplan können über ETS konfiguriert werden. Der Wochenschaltplan wird über den Touchscreen oder über Bus aktiviert, sofern er in ETS freigegeben ist. Während Urlaubstagen ist der Wochenschaltplan deaktiviert; dies hat jedoch keine Auswirkungen auf den Zeitschalter für die Bodenheizungsfunktion (siehe Funktionsseite für die Fußbodenheizung [➙...
  • Seite 31 UI-Beschreibung Einstellungsseite Neuen Urlaubstag Einstellungskonflikt Urlaubstage löschen bestätigen Nummer Bezeichnung Nummer Bezeichnung ① ② Neuen Urlaubstag Urlaubsdetails eingeben hinzufügen ③ Hier tippen für weitere Optionen A6V12035440_de--_a 31 | 130...

  • Seite 32: Bildschirm

    UI-Beschreibung Bildschirm 2.12 Bildschirm 2.12.1 Bildschirmschoner Der Bildschirmschoner kann über die folgende Optionen per ETS konfiguriert werden: ● Werkseitig eingestellt: a) AUS; b) Uhr; c) Album (3 Bilder: Bei aktiviertem Bildschirmschoner wechseln diese automatisch alle 5 s.) Album 1 Album 2 Album 3 ●...

  • Seite 33: Design (Hintergrundbild)

    2.12.2 Design (Hintergrundbild) Für die Startseite sind 3 Designs verfügbar: 1) dunkler Bildschirm (Standard), 2) Für Startseite mit Siemens-Logo, 3) Wassertropfen. Das Design kann über die ETS-Konfiguration ausgewählt und vom Benutzer über den Bildschirm konfiguriert werden. Wird das Standard-Design über ETS ausgewählt, ist die Anpassung des Designs über eine Micro-SD-Karte zulässig.

  • Seite 34: Sd-Karte Für Angepasste Themen Auf Der Startseite

    UI-Beschreibung Bildschirm SD-Karte für angepasste Themen auf der Startseite Micro-SD-Karte mit den folgenden Einstellungen einsetzen: 1. Speichern Sie die Bilder im Stammverzeichnis auf der Micro-SD-Karte, und weisen Sie ihnen den Namen „main_bg“ zu. 2. Die Bilder müssen eine Auflösung von 480 × 854 px haben. Folgende Formate sind zulässig: jpg, bmp, tjpg, png.

  • Seite 35: Designs Auf Der Funktionsseite In Standarddesign Zurückändern

    UI-Beschreibung Bildschirm ● Hinweis Unterstützung nur für SDHC-Karte und FAT32-Format ● Unterstützung nur für Micro-SD-Karten mit einer Speicherkapazität von max. 32 GB ● Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Wenn die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht, wird die Meldung "Bild ist ungültig, bitte überprüfen!"...

  • Seite 36: Administratorfunktion Über Passwort

    UI-Beschreibung Administratorfunktion über Passwort 2.13 Administratorfunktion über Passwort Die Administratorfunktion ist über den Parameter „Admin über Passwort“ in ETS konfigurierbar. Parameterdetails finden Sie unter Parameter „Allgemeine Einstellung“ [➙ 40]. Seitenpasswort einstellen Wenn die Administratorfunktion aktiviert ist, ist zum Prüfen oder Bearbeiten von Informationen auf der Einstellungsseite (mit Ausnahme der Putzsperre) ein 4- stelliges Passwort erforderlich.

  • Seite 37: Administratorfunktion Über Bus

    UI-Beschreibung Administratorfunktion über Bus 2.14 Administratorfunktion über Bus Dieser Befehl wird vom Bus gesendet. Er kann entweder das gesamte Bedienfeld (Abbildung links) oder eine einzelne Funktionsseite (Abbildung rechts) sperren. ● Gesamtes Bedienfeld sperren: Sobald das Bedienfeld gesperrt ist, kann der Benutzer keine Vorgänge am Gerät ausführen.

  • Seite 38: Weitere

    UI-Beschreibung Weitere Seiten 2.15 Weitere Seiten KNX-Verbindungsfehler: „KNX-Verbindungsfehler“ wird auf rotem Hintergrund angezeigt, wenn die Busverbindung nicht ordnungsgemäß hergestellt werden konnte. ETS-Konfiguration wird geladen: Wenn der Download der Anwendung abgeschlossen ist oder die Stromversorgung des Geräts wiederhergestellt wird, wird das Gerät initialisiert und lädt anschließend die Parameterkonfiguration von ETS.

  • Seite 39: Parameter Und Kommunikationsobjekte

    Parameter und Kommunikationsobjekte Weitere Seiten 3 Parameter und Kommunikationsobjekte Dieser Abschnitt erläutert, wie das Gerät über ETS durch Einstellen der Parameter konfiguriert wird. Darüber hinaus werden die zugehörigen Kommunikationsobjekte beschrieben. Das Kommunikationsobjekt wird für die Kommunikation mit anderen Geräten über Bus verwendet: ●...

  • Seite 40: Bildschirm „Allgemeine Einstellung

    Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ 3.1 Bildschirm „Allgemeine Einstellung“ 3.1.1 Parameter „Allgemeine Einstellung“ Über den Parameter „Allgemeine Einstellung“ können Sprache, Temperatureinheit, Bildschirmschoner, Bildschirmsperre, Hintergrund usw. konfiguriert werden. 40 | 130 A6V12035440_de--_a...
  • Seite 41 Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich Gerätename (max. 40 Zeichen) Gerätenamen festlegen TC5 (Standardname) Hinweis: Dieser Name wird nicht auf der TC5 angezeigt. Er ist nur über ETS sichtbar. Bedienersprache anzeigen Sprache der Benutzeroberfläche für die Funktionsseiten Englisch (Standard) auswählen, z.
  • Seite 42 Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich ausgewählt werden. Temperatur anzeigen in Legt die Temperatureinheit fest. Grad Celsius (Standard) Grad Fahrenheit Dies bezieht sich auf die auf der Startseite sowie auf den Funktionsseiten für HLK und Klimatisierung angezeigte Temperatur.
  • Seite 43 Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich Kanada) (UTC-07:00) Arizona, Denver, Calgary (UTC-06:00) Chicago, Dallas, Mexico City (UTC-05:00) New York, Miami, Atlanta, Detroit (UTC-04:30) Caracas (UTC-04:00) Atlantik (Kanada), Manaus, Santiago (UTC-03:30) Neufundland (UTC-03:00) Brasilia, Buenos Aires, Grönland (UTC-02:00) Mittelatlantik (UTC-01:00) Azoren, Kapverdische Inseln (UTC) Dublin, Edinburgh,...
  • Seite 44 Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich Bildschirmhelligkeit über Bus änderbar Definiert, ob die Bildschirmhelligkeit über Bus geändert Nein werden kann. Ja (Standard) Hintergrundbild – Startseite Dunkler Bildschirm – Standard Bildschirmdesign oder Hintergrundbild festlegen 1 – Mit Siemenslogo Nur mit der Standardeinstellung ist die Anpassung des 2 –...

  • Seite 45: Allgemeine" Kommunikationsobjekte

    Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich 0…255 s (Standard: 10 s) Hintergrundbeleuchtung deaktivieren Zeitverzögerung in Sekunden ab Beginn des Bildschirm- nach [0…255] (0 = Energiesparmodus, bis die Hintergrundbeleuchtung des Hintergrundbeleuchtung niemals Bildschirms ausgeschaltet wird. deaktiviert) Hinweis: „0“ bedeutet, dass die Hintergrundbeleuchtung nie ausgeschaltet wird.
  • Seite 46 Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Objektfunktion Länge Flag Datentyp Allgemein Datum 3 Byte 11.001 Datum Das Kommunikationsobjekt dient der Änderung des Anzeigedatums auf dem Bildschirm über Bus. Allgemein Zeit 3 Byte 10.001 Tageszeit Das Kommunikationsobjekt dient der Änderung der Anzeigezeit auf dem Bildschirm über Bus. Allgemein Tag/Nacht 1 Bit...

  • Seite 47: Sommerzeit"-Parameter

    Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ 3.1.3 „Sommerzeit“-Parameter Name Bezeichnung Bereich Umstellung auf Sommerzeit Legt die Sommerzeit fest, Optionen: Nein (Standard) Immer ● Nein: Sommerzeit kann nicht verwendet werden Benutzerdefinierte Einstellungen ● Immer: Sommerzeit wird immer verwendet ● Benutzerdefinierte Einstellungen: Benutzerdefinierte Einstellung für Beginn und Ende der Sommerzeit Die folgenden Parameter sind sichtbar, wenn die Option „Benutzerdefinierte Einstellungen“...

  • Seite 48: Farbstreifen"-Parameter

    Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ In diesem Fall beginnt die Sommerzeit im Mai dieses Jahres und endet im März des nächsten Jahres. 3.1.4 „Farbstreifen“-Parameter Name Bezeichnung Bereich Farbstreifen Definiert, wann der Farbstreifen aktiviert ist. Immer aktiv. Nur bei deaktivierter Hintergrundbeleuchtung aktiv Hinweis: (Standard)

  • Seite 49: Näherungssensor"-Parameter

    Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich Auslöser Helligkeitsstufe am Tag Legt die Helligkeitsstufe des Farbstreifens am Tag fest. Stufe 1 (Standard) bis Stufe 5 Hinweis: Stufe 1 – am dunkelsten, Stufe 5 – am hellsten Helligkeitsstufe in der Nacht Legt die Helligkeitsstufe des Farbstreifens bei Nacht fest.

  • Seite 50: Passwort"-Parameter

    Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich Datentyp von Ausgangswert Datentyp des an den Bus gesendeten Telegramms 1 Bit [EIN/AUS] 1 Byte [Szenensteuerung] 1 Byte [0…255] 1 Byte [0…100 %] Aktion, wenn sich Personen nähern Die Parameter definieren, ob das Telegramm gesendet wird Keine Aktion oder nicht, wenn sich jemand nähert oder entfernt.
  • Seite 51 Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich Datentyp von Ausgangswert Datentyp des an den Bus gesendeten Telegramms 1 Bit [EIN/AUS] (Standard) 1 Byte [Szenensteuerung] 1 Byte [0…255] 1 Byte [0…100 %] Passwort 1 festlegen – Einstellung Legt das 4-stellige Passwort zum Aufrufen der Text 4 Byte (Standard: 1234) Symbol entsperren Einstellungsseite fest.

  • Seite 52: Parameter Und Kommunikationsobjekte Für „Allgemeiner Sensor

    Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ 3.1.7 Parameter und Kommunikationsobjekte für „Allgemeiner Sensor“ Parameter für Sensoren Sie dienen der Konfiguration des internen Sensors (integrierter Temperatursensor) und/oder des externen Sensors (Sensorwert über Bus). Integrierter Temperatursensor: ● Das verwendete Element ist NTC100K. ●...
  • Seite 53 Parameter und Kommunikationsobjekte Bildschirm „Allgemeine Einstellung“ Name Bezeichnung Bereich Rücksetzvorgangs. Fehlerstatus von internem Sensor Dieser Parameter definiert, wie der Fehlerstatus gemeldet Status senden auf Anforderung senden wird, wenn der integrierte Sensor ausfällt. Status senden bei Statusänderung Bedeutung von Objekt Definiert die Bedeutung des Objektwerts. 0 = kein Fehler/1 = Fehler „Temperaturfehler-Bericht“...

  • Seite 54: Bildschirm „Startseite

    Parameter und Kommunikationsobjekte Bildschirm „Startseite“ Name Objektfunktion Länge Flag Datentyp Korrekturgerät zu korrigieren. Interner Temperaturfehler-Bericht 1 Bit KLÜ 1.005 Alarm Sensor Mit dem Kommunikationsobjekt wird der Fehlerbericht des integrierten Temperaturwerts gesendet, und der Objektwert wir d gemäß den Parametern definiert. Externer Temperaturwert (°C) 2 Byte...
  • Seite 55 Parameter und Kommunikationsobjekte Bildschirm „Startseite“ Name Bezeichnung Bereich Beschreibung/Überschrift der Seite Legt den Namen der auf dem Bildschirm angezeigten Max. Text 15 Byte Startseite fest. Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 56 Parameter und Kommunikationsobjekte Bildschirm „Startseite“ Name Bezeichnung Bereich Multifunktionsseite [➙ 9] zu entnehmen. ● Nach der Konfiguration kann der Benutzer direkt auf eines der Symbole tippen, um zur ausgewählten Funktionsseite zu wechseln oder den definierten Vorgang zu starten. Symbol 1 – Navigationsfunktion Aktiviert oder deaktiviert die Navigationsfunktion für Deaktivieren SYMBOL x.

  • Seite 57: Bildschirm „Funktionsseite

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ 3.3 Bildschirm „Funktionsseite“ 3.3.1 Parameter „Seiteneinstellungen“ Name Bezeichnung Bereich Funktionsseite Aktiviert oder deaktiviert Funktionsseite x. Insgesamt sind Deaktivieren 1…Funktionsseite 15 15 Seiten konfigurierbar. Aktivieren Wenn „Funktionsseite x“ aktiviert ist, wird Parameter „Seite x“ angezeigt, und die Seite x (x = 1…15) kann konfiguriert werden.

  • Seite 58: Parameter Und Kommunikationsobjekte „Seite X - Multifunktion (Beleuchtung/Jalousie/Szene/Wert Senden)

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp 657…671 Funktionsseite – Admin über Bus Bildschirmbedienung 1 Bit 1.003 Freigeben deaktivieren/aktiviere n, Seite 1…Bildschirmbedienu deaktivieren/aktiviere n, Seite 15 Die Kommunikationsobjekte dienen der Deaktivierung/Aktivierung der Bildschirmbedienung der entsprechenden Funktionsseite über Bus. Nach der Deaktivierung wird die Funktionsseite gesperrt und kann nicht mehr verwendet werden; das Bus-Telegramm kann jedoch weiterhin empfangen werden.
  • Seite 59 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Seite Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 60 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich ● Schalter: Lichtschalter EIN/AUS Schalten/Dimmen Wert senden ● Schalten/Dimmen: Licht dimmen und EIN/AUS Lamellenvorhang ● Wert senden: Definierten Wert an Bus senden Rollladen ● Lamellenvorhang: Öffnen/Schließen/Stoppen und Jalousie Fahren 0…100 % Jalousie (Öffnen/Schließen/Stoppen) ●...
  • Seite 61 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Kommunikationsobjekte X-Bereich Seitennummer: 1…15, y-Bereich Symbolnummer: 1…8 Hinweis Schalter Name Objektfunktion Länge Flag Datentyp Seite x – Schalten 1 Bit KÜ 1.001 Schalten Symbol y Das Kommunikationsobjekt wird zum Senden des EIN/AUS-Telegramms an den Bus und zum Steuern des Ein- /Ausschaltvorgangs der Lampe verwendet.
  • Seite 62 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Wert senden Name Objektfunktion Länge Flag Datentyp Seite x – 1-/2-/4-Bit-Wert senden 1 Bit EIN/AUS KÜ 1.001 Schalten 2 Bit 0…3 Symbol y 1-/2-Byte-Wert ohne Vorzeichen 2.001 Schaltersteuerung 4 Bit 0…15 senden 3.007 Dimmsteuerung 1 Byte 0…255 5.010 Zählerimpulse (0…255) 1-Byte-Prozentwert senden 5.001 Prozentwert (0…100 %)
  • Seite 63 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Rollladen Name Objektfunktion Länge Flag Datentyp Seite x – Auf/Ab 1 Bit KSÜ 1.008 Auf/Ab Symbol y Das Kommunikationsobjekt dient zum Senden eines Telegrammwerts an den Bus, um das Öffnen/Schließen des Rollladens zu steuern. Telegrammwert: 0: Aufwärts bewegen 1: Abwärts bewegen Seite x –...

  • Seite 64: Parameter Und Kommunikationsobjekte „Seite X - Allgemeine Temperatursteuerung

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Jalousie (Öffnen/Schließen/Stopp Name Objektfunktion Länge Flag Datentyp Seite x – Auf/Zu 1 Bit KSÜ 1.009 Öffnen/Schließen Symbol y Das Kommunikationsobjekt dient zum Senden des Öffnen-/Schließen-Telegramms an den Bus. Telegrammwert: 0: Vorhang öffnen 1: Vorhang schließen Seite x –...
  • Seite 65 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Seite Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 66 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Die folgenden Parameter sind sichtbar, wenn „Gewichtung interner und externer Sensor“ ausgewählt ist. Gewichtung von internem und Definiert die exakte Gewichtung in Prozent. 10 % intern, 90 % extern externem Wert 20 % intern, 80 % extern 30 % intern, 70 % extern 40 % intern, 60 % extern 50 % intern, 50 % extern...
  • Seite 67 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich 0…255 min (Standard: 0 min) Dauer für erweiterten Legt die Zeitverzögerung in Minuten für die automatische Komfortbetrieb [0…255, 0 = Rückkehr vom Komfortbetrieb in den Eco-Betrieb fest. deaktiviert] ● 0 = deaktiviert; dies bedeutet, dass der „Komfortbetrieb“ nicht automatisch zum „Eco-Betrieb“...
  • Seite 68 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp verwendet. ● Die Raumbedienung ist aktiviert, und – Die Temperatur ist auf „Basis-Sollwert + Sollwert-Verschiebung“ gesetzt, und das Kommunikationsobjekt wird zum Ändern des Basiswerts der Solltemperatur verwendet, d. h. der Temperatur-Sollwert für den Komfortbetrieb und der Temperatur-Sollwert für den Standby-Betrieb und den Eco-Betrieb ändern sich entsprechend der relativen Änderung.
  • Seite 69 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp g (Empfang) Das Kommunikationsobjekt wird zum Aktivieren von „Lüfterdrehzahl AUS“ verwendet. Seite x – Lüfterdrehzahl Auto 1 Bit 1.003 Freigeben Temperaturregelun g (Empfang) Das Objekt wird verwendet, um die Statusrückmeldung von der automatischen Lüfterdrehzahlregelung zu empfangen. Telegrammwert: 0: Automatisch abbrechen 1: Auto...
  • Seite 70 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Telegrammwert (PWM – PI-Umschaltung (1 Bit)) senden: EIN/AUS Telegrammwert (Modulierung – PI-Regelung stufenlos (8 Bit)) senden: 0…100 % Seite x – Lüfterdrehzahl 1 Bit KÜ 1.001 Schalten Temperaturregelun niedrig 1 Byte 5.001 Prozentwert (0…100 %) g (Senden)

  • Seite 71: "Lüfterdrehzahl"-Parameter

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ 3.3.4.1 „Lüfterdrehzahl“-Parameter Hinweis: Die folgenden Parameter sind sichtbar, wenn „Datentyp von Lüfterdrehzahl“ auf 1 Byte gesetzt ist. Name Bezeichnung Bereich Lüfterdrehzahl – aus Definiert den Wert von Lüfterdrehzahl – aus. 0…255 (Standard: 0) Lüfterdrehzahl – niedrig Definiert den Wert von Lüfterdrehzahl –...
  • Seite 72 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Basis-Sollwert + Sollwert-Verschiebung Hinweis: Die Seite ist sichtbar, wenn „Raumbetriebsart“ aktiviert ist. Name Bezeichnung Bereich Sollwertkonfiguration nach Dieser Parameter ist sichtbar, wenn die Raumbetriebsart Absolute Sollwerte aktiviert wird, um die Einstellmethode für die Solltemperatur Basis-Sollwert + Sollwert- festzulegen.
  • Seite 73 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich 0…10 K Eco-Betrieb: Sollwert- Legt den Sollwert des Eco-Betriebs fest. Verschiebung Kühlen [0…10] 30…40 °C (Standard: 35 °C) Schutzbetrieb: Sollwert Kühlen Legt den Sollwert des Schutzbetriebs fest. [30…40] Während des Hitzeschutz-Betriebs löst der Regler bei einer Erhöhung der Umgebungstemperatur auf den Temperatur- Sollwert ein Steuertelegramm aus, um eine zu hohe Temperatur zu vermeiden.
  • Seite 74 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich ● Wenn Temperatur-Istwert (T) < Temperatur-Sollwert - untere Hysteresetemperatur, startet das Gerät den Heizbetrieb. Beispielsweise beträgt die untere Hysteresetemperatur 1 °C, die obere Hysteresetemperatur 2 °C und der Temperatur-Sollwert 22 °C. In diesem Fall wird der Heizbetrieb bei T > 24 ℃ gestoppt. Bei T < 24 ℃ wird der Heizbetrieb gestartet. Liegt T zwischen 21 und 24 °C, wird der vorherige Zustand aufrechterhalten.

  • Seite 75: Parameter Und Kommunikationsobjekte „Seite X - Erweiterte Fußbodenheizung

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ 3.3.5 Parameter und Kommunikationsobjekte „Seite x – Erweiterte Fußbodenheizung“ Parameter „Seite x“ als Einzelfunktion zuordnen – Seite „Erweiterte Fußbodenheizung“ für Bodenheizungsanwendung. A6V12035440_de--_a 75 | 130...
  • Seite 76 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Seite Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 77 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich PWM – PI-Umschaltung (1 Bit) Modulierung – PI-Regelung stufenlos (8 Bit) Objektwert Heizbetrieb EIN/AUS Definiert, ob der EIN-/AUS-Status der Fußbodenheizung Heizung EIN = 1, Heizung AUS = ausgelöst wird. Heizung EIN = 0, Heizung AUS = Stellwert invertieren Hiermit wird festgelegt, ob der Stellwert invertiert Wert Nein...
  • Seite 78 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich wird. Zeitschalter x Über diesen Parameter wird eingestellt, ob Zeitschalter x Deaktivieren aktiviert wird. x = 1…8 Aktivieren Die folgenden Parameter sind sichtbar, wenn „Aktivieren“ ausgewählt ist. Setzt den Status „Ein-/Ausschalten“ der Status Bodenheizung für Zeitschalter Bodenheizungsschnittstelle von Zeitschalter x.
  • Seite 79 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – FH Zeitschalter 1 Bit 1.003 Freigeben erweitert aktivieren/deaktivie ren (Empfang) Das Kommunikationsobjekt wird zum Deaktivieren/Aktivieren der Zeitschalter-Funktion der Fußbodenheizung verwendet. Der Telegrammwert für „Aktivieren/Deaktivieren“ wird spezifisch durch diesen Parameter definiert. Seite x –...

  • Seite 80: Parameter Und Kommunikationsobjekte „Seite X - Vrf-Schnittstelle Und -Betrieb

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ 3.3.6 Parameter und Kommunikationsobjekte „Seite x – VRF-Schnittstelle und -Betrieb“ Parameter Der „Seite x“ kann die Einzelfunktion „VRF-Schnittstelle und -Betrieb“ zugeordnet werden. Diese fungiert als Schnittstellen- und Bedieneinheit für das VRF- Klimagerät. (VRF bezieht sich auf HLK-Technik mit variablem Kältemittelfluss.) Um das VRF-Gerät zu steuern zu können, muss dieses mit einem Gateway verbunden sein.
  • Seite 81 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Seite Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 82 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Statuswert für Betriebsart – Trocknen Statuswert für Betriebsart – Lüften Statuswert für Betriebsart – Auto Datentyp von Lüfterdrehzahl Über diesen Parameter wird der Datentyp für die 1 Bit Lüfterdrehzahl eingestellt. 1 Byte 1 Byte Lüfterdrehzahl –...
  • Seite 83 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Der minimale Sollwert sollte nicht größer als der maximale Sollwert sein. Wenn der Temperatur-Sollwert den zulässigen Bereich über-/unterschreitet, wird der obere/untere Grenzwert ausgegeben. Datentyp von Betriebsart: 1 Byte Datentyp von Lüfterdrehzahl: 1 Byte A6V12035440_de--_a 83 | 130...
  • Seite 84 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Kommunikationsobjekte Gateway_1byte Gateway_1bit X-Bereich Seitennummer: 1…15 Hinweis Name Objektfunktion Länge Flag Datentyp Seite x – VRF VRF: Externe 2 Byte KSÜA 9.001 Temperatur Temperatur (°C) (Empfang) Dieses Kommunikationsobjekt wird verwendet, um den vom externen Temperatursensor gesendeten Temperaturmesswert am Bus zu empfangen und die Temperatur am Bildschirm anzuzeigen.
  • Seite 85 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – VRF Betriebsart 1 Byte KÜ 5.010 (Senden) 1 Bit KSÜA Zählerimpulse (0…255) Heizbetrieb (Empfang/Senden) 1.003 Freigeben Betriebsart (Senden): Dieses Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Byte ist, und wird zum Senden des Steuertelegramms für jede Betriebsart der Klimatisierung verwendet.
  • Seite 86 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Steuertelegramm „Lüfterdrehzahl Auto“ zu senden, und kann auch Statusrückmeldungen empfangen. Seite x – VRF Lüfterrichtung 1 Bit KSÜA 1.017 Auslöser fixiert/schwenkbar (Empfang/Senden) Dieses Kommunikationsobjekt ist bei der Betriebsart „Gateway-Integration“ und bei aktivierter Einstellung der Lüfterrichtung sichtbar und wird zum Senden des Schalttelegramms für die Lüfterrichtung verwendet.

  • Seite 87: Parameter Und Kommunikationsobjekte „Seite X - Lüftungssystem

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ 3.3.7 Parameter und Kommunikationsobjekte „Seite x – Lüftungssystem“ Parameter „Seite x“ kann der Einzelfunktion „Lüftungssystem“ zugeordnet werden. A6V12035440_de--_a 87 | 130...
  • Seite 88 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Seite Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 89 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Statuswert für Lüfterdrehzahl – 0…255 (Standard: 3) hoch [0…100] * 50 ms Zeitverzögerung zwischen Bestimmt die Zeitverzögerung für den Schaltvorgang in Lüfterdrehzahl-Umschaltung [0…100] Millisekunden. Diese Zeiteinstellung sollte die technische Spezifikation des Lüfters berücksichtigen. Wird ein Wert von 0…100 ausgewählt, ist beim Umschalten der Lüfterdrehzahl von A auf B wie folgt vorzugehen: Lüfter ausschalten.
  • Seite 90 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Kommunikationsobjekte X-Bereich Seitennummer: 1…15 Hinweis Name Objektfunktion Länge Flag Datentyp Seite x – Lüftung Ein-/Ausschalten 1 Bit KSÜA 1.001 Schalten (Empfang/Senden) Das Kommunikationsobjekt wird verwendet, um ein Schalttelegramm für die Steuerung des Lüftungssystems zu senden, und kann auch die Rückmeldung in Bezug auf den Status des Lüftungssystems empfangen.
  • Seite 91 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Lüfterdrehzahl (Senden): Das Kommunikationsobjekt ist sichtbar, wenn der Lüfterdrehzahl-Typ „1 Byte“ lautet, und wird zum Senden eines Telegramms an den Bus verwendet, um die Lüfterdrehzahl zu steuern. Der spezifische Telegrammwert für die entsprechende Lüfterdrehzahl wird durch die Parameter definiert.
  • Seite 92 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ 3.3.7.1 „Automatikbetrieb“-Parameter PM2.5 Die folgenden Parameter sind sichtbar, wenn „Automatikbetrieb (bedarfsgerechte Hinweis Lüftung)“ aktiviert ist. Name Bezeichnung Bereich Objektwert – Automatikbetrieb Setzt den Telegrammwert, um den Automatikbetrieb zu 0 = aktivieren/1 = beenden aktivieren/beenden aktivieren. 1 = aktivieren/0 = beenden Regelung über Diese Stellgröße wird zum Einstellen des Automatikbetriebs...
  • Seite 93 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich 1…4000 ppm (Standard: Schwellwert für Lüfterdrehzahl: Definiert den Schwellwert zum Umschalten der von niedrig zu mittel Lüfterdrehzahl auf die mittlere Lüfterdrehzahl. Wenn der 1500 ppm) Stellwert größer als der von diesem Parameter eingestellte Schwellwert ist oder diesem entspricht, kommt die mittlere Lüfterdrehzahl zur Anwendung.
  • Seite 94 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich 0…65535 s Min. Laufzeit vor Umschaltung der Definiert die Verweilzeit des Lüfters zwischen der aktuellen Lüfterdrehzahl [s] (Lüfterstufe) Lüfterstufe und einer höheren Lüfterstufe oder einer niedrigeren Lüfterstufe, d. h. den Mindestzeitraum, bevor auf eine andere Lüfterstufe umgeschaltet werden kann.

  • Seite 95: Parameter Und Kommunikationsobjekte „Seite X - Anzeige Luftqualität

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Hinweis: Wenn die Hysterese aktiviert wird, wenn eine Überlappung der Schwellwerte auftritt, wird die Aktion des Lüfters wie folgt festgelegt: 1) Die Hysterese bestimmt den Steuerpunkt, an dem die Umrechnung der Lüfterdrehzahl erfolgt. 2) Bei der Umrechnung der Lüfterdrehzahl wird die neue Lüfterdrehzahl unabhängig von der Hysterese durch den Stellwert und den Schwellwert bestimmt.
  • Seite 96 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Text 15 Byte Seite Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 97 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ X-Bereich Seitennummer: 1…15 Hinweis Name Objektfunktion Länge Flag Datentyp Seite x – AQI (Empfang) 2 Byte KSÜA 7.001 Impulse Luftqualität (Empfang) Das Kommunikationsobjekt wird zum Empfangen des AQI-Werts und zum Abrufen des entsprechenden Werts über Bus verwendet.

  • Seite 98: Parameter Und Kommunikationsobjekte „Seite X - Anzeige Energiezähler

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – Helligkeit 2 Byte KSÜA 7.013 Helligkeit Luftqualität (Empfang) (Lux) (Empfang) 9.004 Lux (Lux) Das Kommunikationsobjekt wird zum Empfangen des Helligkeitswerts und zum Abrufen des entsprechenden Werts über Bus verwendet.
  • Seite 99 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Text 15 Byte Seite Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 100 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – Strom in mA 2 Byte KSÜA 7.012 Strom (mA) Energiezähler 1 (DPT 7.012) Das Kommunikationsobjekt wird verwendet, um die Stromstärke über Bus zu empfangen und diesen auf der Bildschirmanzeige zu aktualisieren.

  • Seite 101: Parameter Und Kommunikationsobjekte „Seite X - Rgb - Dimmen

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ 3.3.10 Parameter und Kommunikationsobjekte „Seite x – RGB – Dimmen“ Parameter Seite „Seite x“ als Einzelfunktion zuordnen – Seite „RGB – Dimmen“. A6V12035440_de--_a 101 | 130...
  • Seite 102 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Text 15 Byte Seite Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...

  • Seite 103: Absolute Farbtemperatur (K)

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – RGB Dimmwert Grün 1 Byte KÜ 5.001 Prozentwert (0…100 %) Dimmen Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert des G-Steuerkanals (Grün) an den Bus zu senden. Telegrammwert: 0…100 % Seite x –...

  • Seite 104: Parameter Und Kommunikationsobjekte „Seite X - Hintergrundmusik

    Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Objektfunktion Länge Flag Datentyp Seite x – RGB Helligkeitseinstellu 1 Byte KSÜ 5.001 Prozentwert (0…100 %) Dimmen ng und -status Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert an den Bus zu senden oder die Helligkeitsrückmeldung zu empfangen.
  • Seite 105 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Name Bezeichnung Bereich Benennt „Funktionsseite x“. Beschreibung/Überschrift der Seite Text 15 Byte Hinweis: ● Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [➙...
  • Seite 106 Parameter und Kommunikationsobjekte Bildschirm „Funktionsseite“ Kommunikationsobjekte X-Bereich Seitennummer: 1…15 Name Objektfunktion Länge Flag Datentyp Seite x – BgMusic Ein-/Ausschalten 1 Bit KSÜA 1.001 Schalten (Empfang/Senden) Das Kommunikationsobjekt wird verwendet, um das Steuertelegramm für Hintergrundmusik EIN/AUS an den Bus zu senden, die Leistung des Hintergrundmusik-Moduls zu steuern und Rückmeldungen in Bezug auf den Schaltstatus der Hintergrundmusik am Bus zu empfangen.

  • Seite 107: Bildschirm „Zeitschalterfunktion

    Parameter und Kommunikationsobjekte Bildschirm „Zeitschalterfunktion“ 3.4 Bildschirm „Zeitschalterfunktion“ 3.4.1 Parameter „Zeitschalter“ Name Bezeichnung Bereich Zeitschalterfunktion Hiermit wird die Zeitschalterfunktion gesetzt. Aktivieren Deaktivieren Zeitschalter 1…Zeitschalter 5 Wenn Zeitschalterfunktion aktiviert ist, wird eine separate Aktivieren Seite mit den Zeitschalter-Optionen angezeigt. Hierüber kann Deaktivieren die Zeitschalterfunktion für die einzelnen spezifischen Zeitschalter festgelegt werden.
  • Seite 108 Parameter und Kommunikationsobjekte Bildschirm „Zeitschalterfunktion“ Name Bezeichnung Bereich wird. Der Wertebereich wird anhand des ausgewählten Datentyps (vorheriger Parameter) bestimmt. Funktion Zeitschalter deaktivieren Hiermit wird bestimmt, ob die Zeitfunktion über Objekte Deaktivieren aktiviert oder deaktiviert werden soll, und der Auslösewert Deaktivieren = 0/aktivieren für die Aktivierung/Deaktivierung der Funktion festgelegt.

  • Seite 109: Bildschirm „Funktion Ereignisgruppe

    Parameter und Kommunikationsobjekte Bildschirm „Funktion Ereignisgruppe“ Name Objektfunktion Länge Flag Datentyp Zeitschalter 1 2-Byte-Wert ohne 2 Byte KÜ 7.001 Impulse Vorzeichen Das Kommunikationsobjekt wird verwendet, um den vordefinierten Telegrammwert der Zeitfunktion an den Bus zu senden. Zeitfunktion, Standardwert und Objekttyp werden durch die Parameter festgelegt. Der Zeitraum zum Senden des Standard- Telegrammwerts an den Bus ist abgelaufen.

  • Seite 110: Parameter „Gx: Ausgang Y Funktion

    Parameter und Kommunikationsobjekte Bildschirm „Funktion Ereignisgruppe“ Name Bezeichnung Bereich Funktion Ereignisgruppe Hiermit wird bestimmt, ob Ereignisgruppe x aktiviert oder deaktiviert wird. Ereignisgruppe – Nr. x Wenn Ereignisgruppe – Nr. x aktiviert ist, sind 8 Ausgänge Deaktivieren sichtbar. Aktivieren Kommunikationsobjekte Name Objektfunktion Länge Flag...

  • Seite 111: Bildschirm „Logikfunktion

    Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ Name Bezeichnung Bereich Datentyp von Ausgang 1 Hiermit wird der Objekttyp von Ausgang y von 1 Bit Ereignisgruppe x definiert. 1 Byte 2 Byte x: Nummer der Ereignisgruppe, x = 1…8 y: Nummer des Ausgangs, y = 1…8 1: Auslöser Szene Nr.

  • Seite 112: Parameter Und Kommunikationsobjekte „Und/Oder/Xoder

    Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ 3.6.2 Parameter und Kommunikationsobjekte „UND/ODER/XODER“ Parameter Name Bezeichnung Bereich Logische Verknüpfung Setzt die logische Verknüpfung UND/ODER/XODER. Eingang a…Eingang h Hiermit wird festgelegt, ob Eingang x an der Berechnung Getrennt beteiligt ist. Trifft dies zu, definiert dieser Parameter, welches Normal Format bei der Berechnung zur Anwendung kommt.
  • Seite 113 Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ Name Bezeichnung Bereich Eingangswert nach Hiermit wird festgelegt, ob nach Busspannungswiederkehr Nein Busspannungswiederkehr oder nach Programmierung eine Leseanforderung an das lesen Logikeingangsobjekt gesendet werden soll. Ergebnis senden, wenn Hiermit wird die Bedingung für das Senden des Ergebnisses Neue Eingabe empfangen.

  • Seite 114: Parameter Und Kommunikationsobjekte „Gate" (Torfunktion)

    Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ 3.6.3 Parameter und Kommunikationsobjekte „Gate“ (Torfunktion) Parameter Name Bezeichnung Bereich Setzt die logische Verknüpfung „Gate“ (Torfunktion). Logische Verknüpfung Datentyp von Eingangs- Hiermit wird der Objekttyp des Eingangs/Ausgangs festgelegt. 1 Bit /Ausgangsobjekt 4 Bit 1 Byte 0…64 Beim Start weiterzuleitende Nach der Aktivierung des Geräts wird standardmäßig die...

  • Seite 115: Parameter Und Kommunikationsobjekte „Schwellwert-Komparator" (Schwellwertschalter)

    Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ Name Objektfunktion Länge Flag Datentyp Logik – Nr. Auswahl Gate-Wert 1 Byte 17.001 1…Logik – Nr. 8 Szenennummer Das Kommunikationsobjekt wird zum Auswählen der Szene des logischen Gate-Forwardings (Torfunktion) verwendet. 586…589 Logik – Nr. Eingang A…Eingang 1 Bit 1.001 Schalten 1…Logik –...
  • Seite 116 Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ Name Bezeichnung Bereich Wenn Objektwert < Diese Parameter werden zum Einstellen des Sendewerts für Telegramm nicht senden Wert „0“ senden, Wert „1“ Schwellwert verschiedene Szenarien zwischen Objektwert und Schwellwert verwendet. senden Wenn Objektwert = Schwellwert Wenn ein Konflikt zwischen den Befehlen besteht, sollte es sich bei dem gesendeten Wert um jenen handeln, der die Wenn Objektwert ! =...

  • Seite 117: Parameter Und Kommunikationsobjekte „Formatkonvertierung

    Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ 3.6.5 Parameter und Kommunikationsobjekte „Formatkonvertierung“ Parameter Name Bezeichnung Bereich Setzt die logische Verknüpfung „Formatkonvertierung“. Logische Verknüpfung Formatkonvertierung Hiermit wird der Formatkonvertierungstyp ausgewählt. 2 × 1 Bit --> 1 × 2 Bit 8 × 1 Bit --> 1 × 1 Byte 1 ×...
  • Seite 118 Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ Name Objektfunktion Länge Flag Datentyp 585…592 Logik – Nr. Eingang 1 Bit – Bit 1 Bit 1.001 Schalten 1…Logik – Nr. 8 0…Eingang 1 Bit – Bit 7 Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist. Logik –...
  • Seite 119 Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ Name Objektfunktion Länge Flag Datentyp Logik – Nr. Eingang 2 Byte – 2 Byte 7.001 Impulse 1…Logik – Nr. 8 niedrig Eingang 2 Byte – hoch Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist. Logik –...
  • Seite 120 Parameter und Kommunikationsobjekte Bildschirm „Logikfunktion“ Name Objektfunktion Länge Flag Datentyp Logik – Nr. Eingang 4 Byte 4 Byte 12.001 1…Logik – Nr. 8 Zählerimpulse Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist. Logik – Nr. Ausgang 2 Byte –...

  • Seite 121: Symbole

    Symbole Funktionsseiten-Symbole 4 Symbole 4.1 Funktionsseiten-Symbole 4.1.1 Symbolliste für Funktionsseite Aus- Aus- ETS-Optionen Symbol ETS-Optionen Symbol tausch tausch Schalten_Standard Schalten/Dimmen_ Standard Wert Szenensteuerung_ senden_Standard Standard Vorhang_Standard Rolladen_Standard Jalousie_Standard Kein Symbol, nur Kein Text spezifisch Symbol, Anzeigete Deckenlicht Einbauleuchte Wandleuchte Strahler Kronleuchter Belegt 1 Unbelegt 1...
  • Seite 122 Symbole Funktionsseiten-Symbole Aus- ETS-Optionen Symbol Aus- ETS-Optionen Symbol tausch tausch Party Treffen Schlafen Lesen Medien Reinigen Audio Buchse (CHN) Buchse (EU) Lüfter Türverriegelung Türzugang Stromversorgung Fenster 1 Fenster 2 Alarm Zeitschalter Projektor Multimedia Elektrische Klimaanlage 1 Heizung Klimaanlage 2 Frische Luft Einstellung 122 | 130 A6V12035440_de--_a...

  • Seite 123: Symbole Für Die Funktionsseite Über Micro-Sd-Karte Ersetzen

    Symbole Funktionsseiten-Symbole 4.1.2 Symbole für die Funktionsseite über Micro-SD-Karte ersetzen Micro-SD-Karte mit den folgenden Einstellungen einsetzen: 1. Erstellen Sie einen neuen Ordner mit dem Namen Functionicon im Stammverzeichnis der Micro-SD-Karte. 2. Legen Sie die Symboldateien im Ordner ab. Beachten Sie, dass der Name der neuen Symboldatei identisch mit dem Namen des zu ersetzenden Symbols sein muss.
  • Seite 124 Symbole Funktionsseiten-Symbole Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole zu löschen: 1. Erstellen Sie einen neuen Ordner mit dem Namen Functionicon im Stammverzeichnis der Micro-SD-Karte. 2. Legen Sie keine Symboldateien mit korrektem Namen im Ordner ab. ● Hinweis Unterstützung nur für SDHC-Karte und FAT32-Format ●...

  • Seite 125: Startseiten-Symbole

    Symbole Startseiten-Symbole 4.2 Startseiten-Symbole 4.2.1 Symbolliste für Startseite Austa ETS-Optionen Symbol Austa ETS-Optionen Symbol usch- usch- Multifunktion_Stan Temperaturregelun Kein spezifisch dard g_Standard es Symbol z. B. Aktuelle Einstellun anzeigen, z. B. Heizen/Kü hlen, Lüfterdreh zahl, Temperat Kein Bodenheizung_Sta Kein Gerät_Standard spezifisch ndard spezifisch...
  • Seite 126 Symbole Startseiten-Symbole Austa ETS-Optionen Symbol Austa ETS-Optionen Symbol usch- usch- Stromüberwachung Heizen Kühlen Heizen/Kühlen Audio- Temperatur /Videosystem Sicherheit Schlafzimmer 1 Schlafzimmer 2 Wohnzimmer 1 Wohnzimmer 2 Esszimmer Arbeitszimmer Fitnessraum Keller Büro Besprechungsraum Ausstellungsraum Schulungsraum Lager Gebäude Erholung Empfang 126 | 130 A6V12035440_de--_a...

  • Seite 127: Symbole Für Die Startseite Über Micro-Sd-Karte Ersetzen

    Symbole Startseiten-Symbole 4.2.2 Symbole für die Startseite über Micro-SD-Karte ersetzen Micro-SD-Karte mit den folgenden Einstellungen einsetzen: 1. Erstellen Sie einen neuen Ordner mit dem Namen Pageicon im Stammverzeichnis der Micro-SD-Karte. 2. Legen Sie die Symboldateien im Ordner ab. Beachten Sie, dass der Name der neuen Symboldatei identisch mit dem Namen des zu ersetzenden Symbols sein muss.
  • Seite 128 Symbole Startseiten-Symbole Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole zu löschen: 1. Erstellen Sie einen neuen Ordner mit dem Namen Pageicon im Stammverzeichnis der Micro-SD-Karte. 2. Legen Sie keine Symboldateien mit korrektem Namen im Ordner ab. ● Hinweis Unterstützung nur für SDHC-Karte und FAT32-Format ●...

  • Seite 129: Anhang

    Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuellen Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes. Sie sind dafür verantwortlich, unbefugten Zugang zu Ihren Anlagen, Systemen, Maschinen und Netzwerken zu verhindern.
  • Seite 130 Herausgegeben von Siemens Schweiz AG Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies © Siemens Schweiz AG, 2021 Liefermöglichkeiten und technische Änderungen vorbehalten. A6V12035440_de--_a...

Diese Anleitung auch für:

5wg1205-2ab21

Inhaltsverzeichnis
