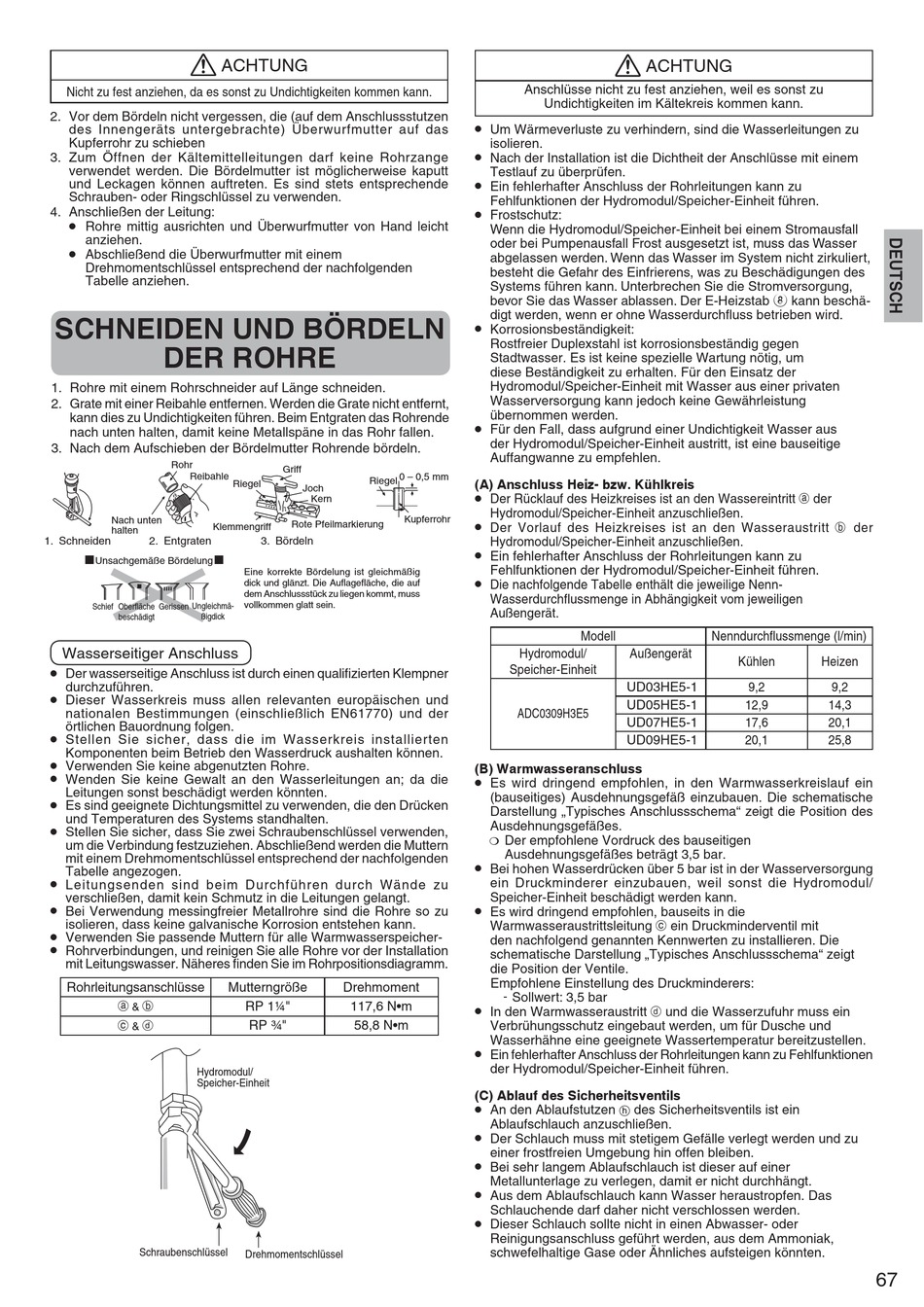

Nicht zu fest anziehen, da es sonst zu Undichtigkeiten kommen kann.
2. Vor dem Bördeln nicht vergessen, die (auf dem Anschlussstutzen
des Innengeräts untergebrachte) Überwurfmutter auf das
Kupferrohr zu schieben
3. Zum Öffnen der Kältemittelleitungen darf keine Rohrzange
verwendet werden. Die Bördelmutter ist möglicherweise kaputt
und Leckagen können auftreten. Es sind stets entsprechende
Schrauben- oder Ringschlüssel zu verwenden.
4. Anschließen der Leitung:
•
Rohre mittig ausrichten und Überwurfmutter von Hand leicht
anziehen.
•
Abschließend die Überwurfmutter mit einem
Drehmomentschlüssel entsprechend der nachfolgenden
Tabelle anziehen.
SCHNEIDEN UND BÖRDELN
DER ROHRE
1. Rohre mit einem Rohrschneider auf Länge schneiden.
2. Grate mit einer Reibahle entfernen. Werden die Grate nicht entfernt,
kann dies zu Undichtigkeiten führen. Beim Entgraten das Rohrende
nach unten halten, damit keine Metallspäne in das Rohr fallen.
3. Nach dem Aufschieben der Bördelmutter Rohrende bördeln.
Rohr
Reibahle
Nach unten
Klemmengriff
halten
1. Schneiden
2. Entgraten
Unsachgemäße Bördelung
Schief Oberfl äche
Gerissen Ungleichmä-
beschädigt
ßigdick
Wasserseitiger Anschluss
•
Der wasserseitige Anschluss ist durch einen qualifi zierten Klempner
durchzuführen.
•
Dieser Wasserkreis muss allen relevanten europäischen und
nationalen Bestimmungen (einschließlich EN61770) und der
örtlichen Bauordnung folgen.
•
Stellen Sie sicher, dass die im Wasserkreis installierten
Komponenten beim Betrieb den Wasserdruck aushalten können.
•
Verwenden Sie keine abgenutzten Rohre.
•
Wenden Sie keine Gewalt an den Wasserleitungen an; da die
Leitungen sonst beschädigt werden könnten.
•
Es sind geeignete Dichtungsmittel zu verwenden, die den Drücken
und Temperaturen des Systems standhalten.
•
Stellen Sie sicher, dass Sie zwei Schraubenschlüssel verwenden,
um die Verbindung festzuziehen. Abschließend werden die Muttern
mit einem Drehmomentschlüssel entsprechend der nachfolgenden
Tabelle angezogen.
•
Leitungsenden sind beim Durchführen durch Wände zu
verschließen, damit kein Schmutz in die Leitungen gelangt.
•
Bei Verwendung messingfreier Metallrohre sind die Rohre so zu
isolieren, dass keine galvanische Korrosion entstehen kann.
•
Verwenden Sie passende Muttern für alle Warmwasserspeicher-
•
Rohrverbindungen, und reinigen Sie alle Rohre vor der Installation
mit Leitungswasser. Näheres fi nden Sie im Rohrpositionsdiagramm.
Rohrleitungsanschlüsse
g
h
&
i
j
&
Hydromodul/
Speicher-Einheit
Schraubenschlüssel
ACHTUNG
Griff
Riegel 0 – 0,5 mm
Riegel
Joch
Kern
Rote Pfeilmarkierung
3. Bördeln
Eine korrekte Bördelung ist gleichmäßig
dick und glänzt. Die Aufl agefl äche, die auf
dem Anschlussstück zu liegen kommt, muss
vollkommen glatt sein.
Mutterngröße
Drehmoment
RP 1¼"
117,6 N•m
RP ¾"
58,8 N•m
Drehmomentschlüssel
Anschlüsse nicht zu fest anziehen, weil es sonst zu
Undichtigkeiten im Kältekreis kommen kann.
•
Um Wärmeverluste zu verhindern, sind die Wasserleitungen zu
isolieren.
•
Nach der Installation ist die Dichtheit der Anschlüsse mit einem
Testlauf zu überprüfen.
•
Ein fehlerhafter Anschluss der Rohrleitungen kann zu
Fehlfunktionen der Hydromodul/Speicher-Einheit führen.
•
Frostschutz:
Wenn die Hydromodul/Speicher-Einheit bei einem Stromausfall
oder bei Pumpenausfall Frost ausgesetzt ist, muss das Wasser
abgelassen werden. Wenn das Wasser im System nicht zirkuliert,
besteht die Gefahr des Einfrierens, was zu Beschädigungen des
Systems führen kann. Unterbrechen Sie die Stromversorgung,
bevor Sie das Wasser ablassen. Der E-Heizstab 8 kann beschä-
digt werden, wenn er ohne Wasserdurchfl uss betrieben wird.
•
Korrosionsbeständigkeit:
Rostfreier Duplexstahl ist korrosionsbeständig gegen
Stadtwasser. Es ist keine spezielle Wartung nötig, um
diese Beständigkeit zu erhalten. Für den Einsatz der
Hydromodul/Speicher-Einheit mit Wasser aus einer privaten
Wasserversorgung kann jedoch keine Gewährleistung
übernommen werden.
•
Für den Fall, dass aufgrund einer Undichtigkeit Wasser aus
der Hydromodul/Speicher-Einheit austritt, ist eine bauseitige
Auffangwanne zu empfehlen.
(A) Anschluss Heiz- bzw. Kühlkreis
•
Der Rücklauf des Heizkreises ist an den Wassereintritt g der
Hydromodul/Speicher-Einheit anzuschließen.
Kupferrohr
Der Vorlauf des Heizkreises ist an den Wasseraustritt h der
•
Hydromodul/Speicher-Einheit anzuschließen.
•
Ein fehlerhafter Anschluss der Rohrleitungen kann zu
Fehlfunktionen der Hydromodul/Speicher-Einheit führen.
•
Die nachfolgende Tabelle enthält die jeweilige Nenn-
Wasserdurchfl ussmenge in Abhängigkeit vom jeweiligen
Außengerät.
Hydromodul/
Speicher-Einheit
ADC0309H3E5
(B) Warmwasseranschluss
•
Es wird dringend empfohlen, in den Warmwasserkreislauf ein
(bauseitiges) Ausdehnungsgefäß einzubauen. Die schematische
Darstellung „Typisches Anschlussschema" zeigt die Position des
Ausdehnungsgefäßes.
Der empfohlene Vordruck des bauseitigen
Ausdehnungsgefäßes beträgt 3,5 bar.
•
Bei hohen Wasserdrücken über 5 bar ist in der Wasserversorgung
ein Druckminderer einzubauen, weil sonst die Hydromodul/
Speicher-Einheit beschädigt werden kann.
•
Es wird dringend empfohlen, bauseits in die
Warmwasseraustrittsleitung i ein Druckminderventil mit
den nachfolgend genannten Kennwerten zu installieren. Die
schematische Darstellung „Typisches Anschlussschema" zeigt
die Position der Ventile.
Empfohlene Einstellung des Druckminderers:
- Sollwert: 3,5 bar
•
In den Warmwasseraustritt j und die Wasserzufuhr muss ein
Verbrühungsschutz eingebaut werden, um für Dusche und
Wasserhähne eine geeignete Wassertemperatur bereitzustellen.
•
Ein fehlerhafter Anschluss der Rohrleitungen kann zu Fehlfunktionen
der Hydromodul/Speicher-Einheit führen.
(C) Ablauf des Sicherheitsventils
•
An den Ablaufstutzen
Ablaufschlauch anzuschließen.
•
Der Schlauch muss mit stetigem Gefälle verlegt werden und zu
einer frostfreien Umgebung hin offen bleiben.
•
Bei sehr langem Ablaufschlauch ist dieser auf einer
Metallunterlage zu verlegen, damit er nicht durchhängt.
•
Aus dem Ablaufschlauch kann Wasser heraustropfen. Das
Schlauchende darf daher nicht verschlossen werden.
•
Dieser Schlauch sollte nicht in einen Abwasser- oder
Reinigungsanschluss geführt werden, aus dem Ammoniak,
schwefelhaltige Gase oder Ähnliches aufsteigen könnten.
ACHTUNG
Modell
Nenndurchfl ussmenge (l/min)
Außengerät
Kühlen
UD03HE5-1
9,2
UD05HE5-1
12,9
UD07HE5-1
17,6
UD09HE5-1
20,1
des Sicherheitsventils ist ein
h
Heizen
9,2
14,3
20,1
25,8
67
