9 | Abschließen der Installation des Innengeräts

9.3 Die Einheit auf der Montageplatte befestigen

9.4 Die Einheit schließen
9.4.1 Die Abdeckung des Elektroschaltkastens schließen

9.4.2 Das Frontgitter wieder anbringen

9.4.3 Die Wartungsblende schließen
Referenz für Installateure
44
2 Den Abflussschlauch und die Kältemittelleitungen durch die Wandöffnung
verlegen.

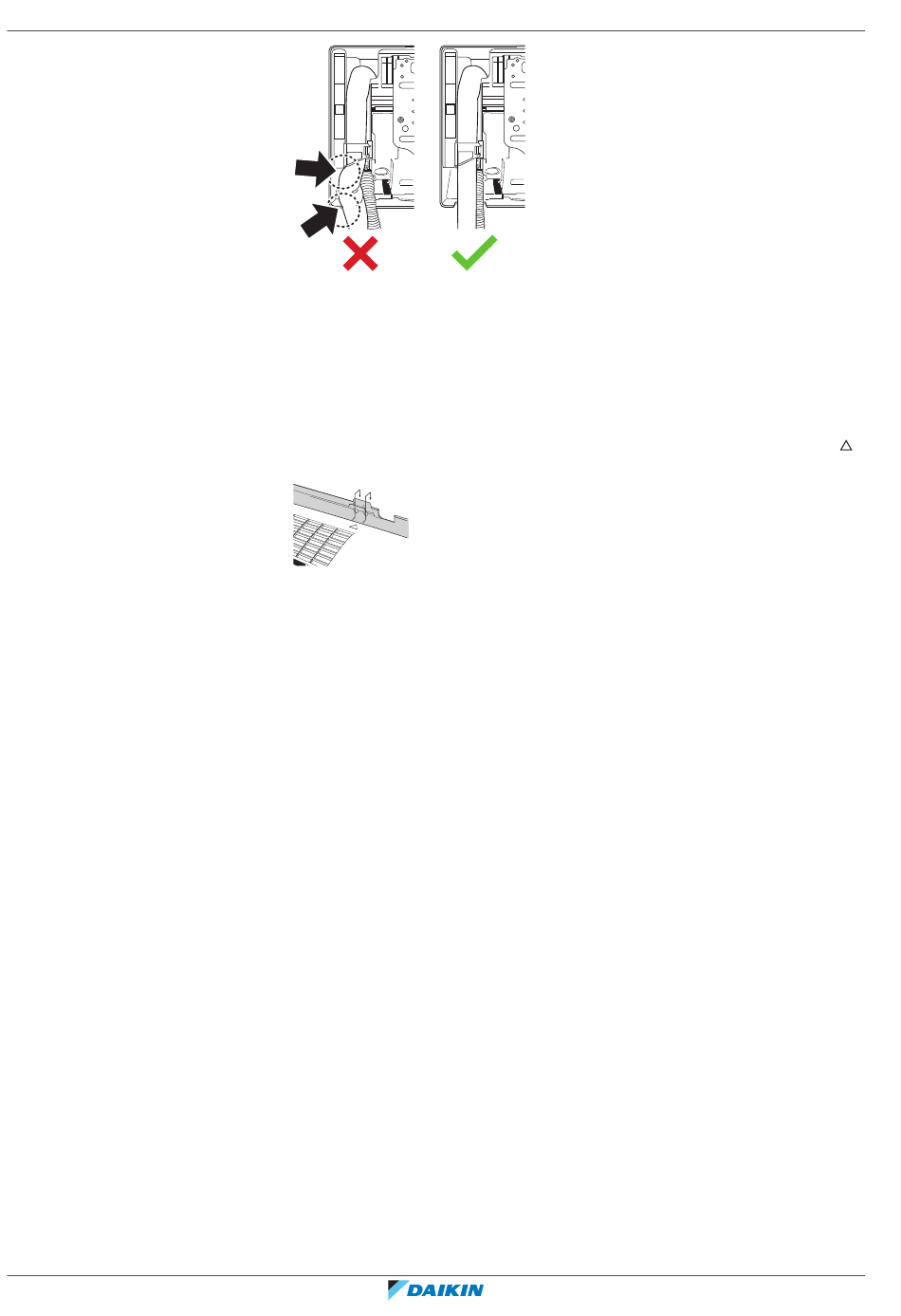

1 Die Inneneinheit auf die Wandhalterungshaken setzen. Benutzen Sie die " "-
Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der Einheit, um sie
auf die unteren Haken der Montageplatte zu setzen. Darauf achten, dass die
Kabel NICHT eingequetscht werden.
Hinweis: Achten Sie darauf, dass sich das Verbindungskabel NICHT an der
Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der Inneneinheit, damit
sie fest auf den Haken der Montageplatte einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben M4×12L
(Zubehör) auf der Montageplatte befestigen.
1 Die Elektroschaltkasten-Abdeckung in die Lasche unten festhaken.
2 Schließen und die Abdeckung in die 2 oberen Laschen schieben.
3 Den Elektroschaltkasten mit 1 Schraube fixieren.
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest einrasten lassen.
2 Ins Frontgitter 2 Schrauben wieder installieren.
3 Den Luftfilter installieren und dann die Frontblende wieder anbringen.
1 Die Wartungsblende an ihren ursprünglichen Platz an der Einhait platzieren.
FTXP-M + FTXF-D + FTXF-A + ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12L – 2021.07
