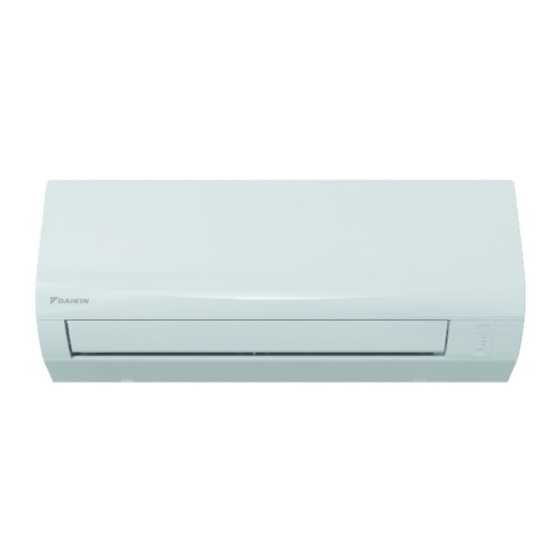

Daikin FTXP50M2V1B Installationsanleitung
Innenraum-klimagerät
Vorschau ausblenden
Andere Handbücher für FTXP50M2V1B:
- Referenz für installateure (60 Seiten) ,
- Referenz für benutzer (44 Seiten) ,
- Installationsanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin FTXP50M2V1B
Inhaltszusammenfassung für Daikin FTXP50M2V1B
- Seite 1 Installationsanleitung Innenraum-Klimagerät von Daikin FTXP50M2V1B FTXP60M2V1B FTXP71M2V1B FTXF20A2V1B FTXF25A2V1B FTXF35A2V1B FTXF50A2V1B FTXF60A2V1B FTXF71A2V1B ATXF50A2V1B Installationsanleitung ATXF60A2V1B Deutsch Innenraum-Klimagerät von Daikin ATXF71A2V1B...
- Seite 2 3P511700-8C...
- Seite 3 3P511700-2A...
- Seite 4 3P511700-3A...
- Seite 5 3P511700-7B...
- Seite 6 3P511700-9D...
-
Seite 7: Inhaltsverzeichnis
Die Wartungsblende öffnen ........information/ Die Inneneinheit installieren ............Neueste Ausgaben der mitgelieferten Dokumentation können auf der 5.2.1 Die Montageplatte installieren........regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler 5.2.2 Ein Loch in die Wand bohren........10 verfügbar sein. 5.2.3 Rohranschluss-Abdeckung entfernen......10 Die Original-Dokumentation ist auf Englisch verfasst. -
Seite 8: Über Die Einheit
Öffnen der Inneneinheit das Frontgitter nach oben drücken, dann zum eigenen Körper. 5.1.1 Die Frontblende abnehmen 1 Auf beiden Seiten der Frontblende die Laschen fassen und die Frontblende öffnen. Installationsanleitung FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12... -
Seite 9: Das Frontgitter Wieder Anbringen
4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern) an der Wand befestigen und damit die Installation abschließen. INFORMATION Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte untergebracht werden. 116.5 (mm) FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12... -
Seite 10: Ein Loch In Die Wand Bohren
Rohranschluss-Abdeckung entfernen ▪ Abflussrohr an der Inneneinheit anschließen ▪ Auf Wasserleckagen prüfen Um das Rohr rechts, rechts unten, links oder links unten anzuschließen, MUSS die Rohranschluss-Abdeckung entfernt werden. Installationsanleitung FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12... - Seite 11 1 Den Abflussschlauch in das Abflussrohr einführen - siehe nachfolgende Abbildung - damit er NICHT aus dem Abflussrohr herausgezogen wird. Befestigungsschraube der Isolation Ablaufschlauch 4 Den Abflussschlauch mit Vinyl-Klebeband an der Unterseite der Kältemittelleitungen befestigen. FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12...
-
Seite 12: So Prüfen Sie Auf Wasserleckagen
Feuchtigkeit kondensieren. Hinweis: Falls vorher das Verbindungskabel abisoliert wurde, dann die Enden mit Isolierband umwickeln. Anschließen der elektrischen 4 Das Ende des Kabels nach oben biegen. Leitungen GEFAHR: STROMSCHLAGGEFAHR Installationsanleitung FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12... -
Seite 13: Abschließen Der Installation Des Innengeräts
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der Einheit, um sie auf die unteren Haken der Montageplatte zu setzen. Darauf achten, dass die Kabel NICHT eingequetscht werden. FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12... -
Seite 14: Inbetriebnahme
Betrieb automatisch wieder auf, wenn der Strom wieder zusammengedrückte Rohrleitungen in den Innen- und vorhanden ist. Außengeräten. Es gibt KEINE Kältemittel-Leckagen. Es ist die richtige Rohrgröße installiert und die Rohre sind ordnungsgemäß isoliert. Installationsanleitung FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12... -
Seite 15: Entsorgung
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der Grün) regionalen Website Daikin (öffentlich zugänglich). HIGH VOLTAGE Hochspannung ▪ Der vollständige Satz der jüngsten technischen Daten ist Intelligentes Sensorauge verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). IPM* Intelligentes Power Modul K*R, KCR, KFR, KHuR, K*M Magnetrelais Schaltplan Stromführend... - Seite 16 Symbol Bedeutung Transformator TC, TRC Sender V*, R*V Varistor Dioden-Brücke Drahtlose Fernbedienung Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Y*R, Y*S Spule des Umkehr-Magnetventils Ferritkern ZF, Z*F Entstörfilter Installationsanleitung FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Innenraum-Klimagerät von Daikin 3P512025-8R – 2019.12...
- Seite 20 3P512025-8R 2019.12 Verantwortung für Energie und Umwelt...
