6.4.2 Rohranschluss rechts, hinten rechts oder unten rechts

FTXP-M + FTXF-D + FTXF-A + ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12L – 2021.07

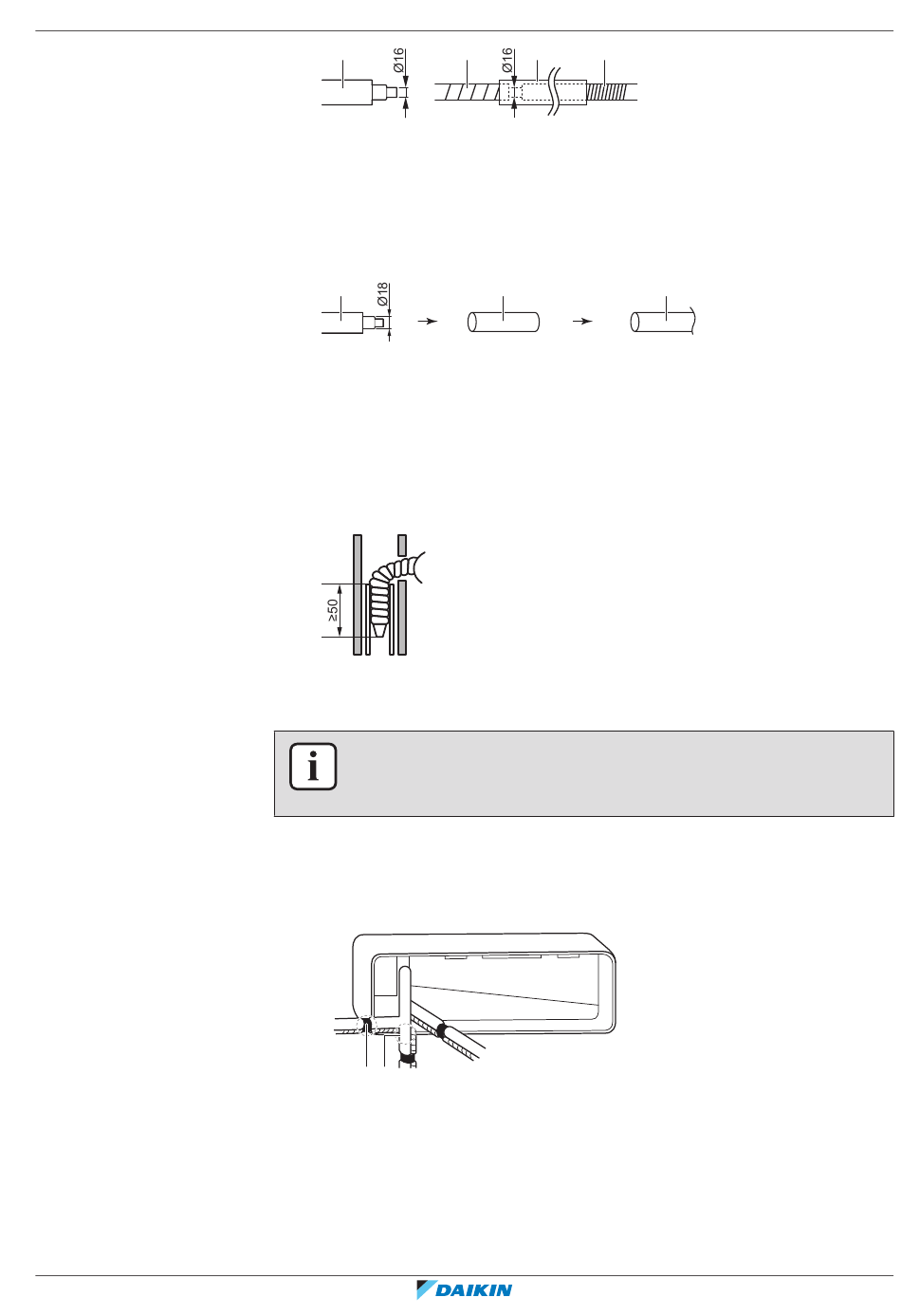

a
a Mit der Inneneinheit gelieferter Abflussschlauch
b Rohr zur Wärmeisolierung (bauseitig zu liefern)
c Abflussschlauch-Verlängerung
▪ Steifes Polyvinylchlorid-Rohr. Wenn Sie bei integrierter Verrohrung ein steifes
Polyvinylchlorid-Rohr (nominal Ø13 mm) direkt am Abflussschlauch anschließen
wollen, benutzen Sie einen bauseitig zu liefernden Abflussstutzen (nominal
Ø13 mm).
a
a Mit der Inneneinheit gelieferter Abflussschlauch
b Abflussstutzen nominal Ø13 mm (bauseitig zu liefern)
c Steifes Polyvinylchlorid-Rohr (bauseitig zu liefern)
▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein
Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im
Gebäude.
1 Den Abflussschlauch in das Abflussrohr einführen - siehe nachfolgende
Abbildung - damit er NICHT aus dem Abflussrohr herausgezogen wird.
mm
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links
entfernen Sie den Rohranschluss rechts und installieren ihn auf der linken Seite.
1 Den Abflussschlauch unten an den Kältemittelleitungen mit Vinyl-Klebeband
befestigen.
2 Den Abflussschlauch und die Kältemittelleitungen zusammen mit Isolierband
umwickeln.
A
a b B
A Rohranschluss rechts
B Rohranschluss unten rechts
C Rohranschluss hinten rechts
a Bei Rohranschluss rechts hier die Rohranschluss-Abdeckung entfernen
b Bei Rohranschluss unten rechts hier die Rohranschluss-Abdeckung entfernen
a b c
b
C
6 Installation des Geräts
|
c
