8.2 Die elektrischen Leitungen an die Inneneinheiten anschließen
FTXP-M + FTXF-D + FTXF-A + ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12L – 2021.07
Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen im
Installationshandbuch und gemäß den nationalen Vorschriften und Leitfäden zu
elektrischen Verkabelungen durchgeführt werden.

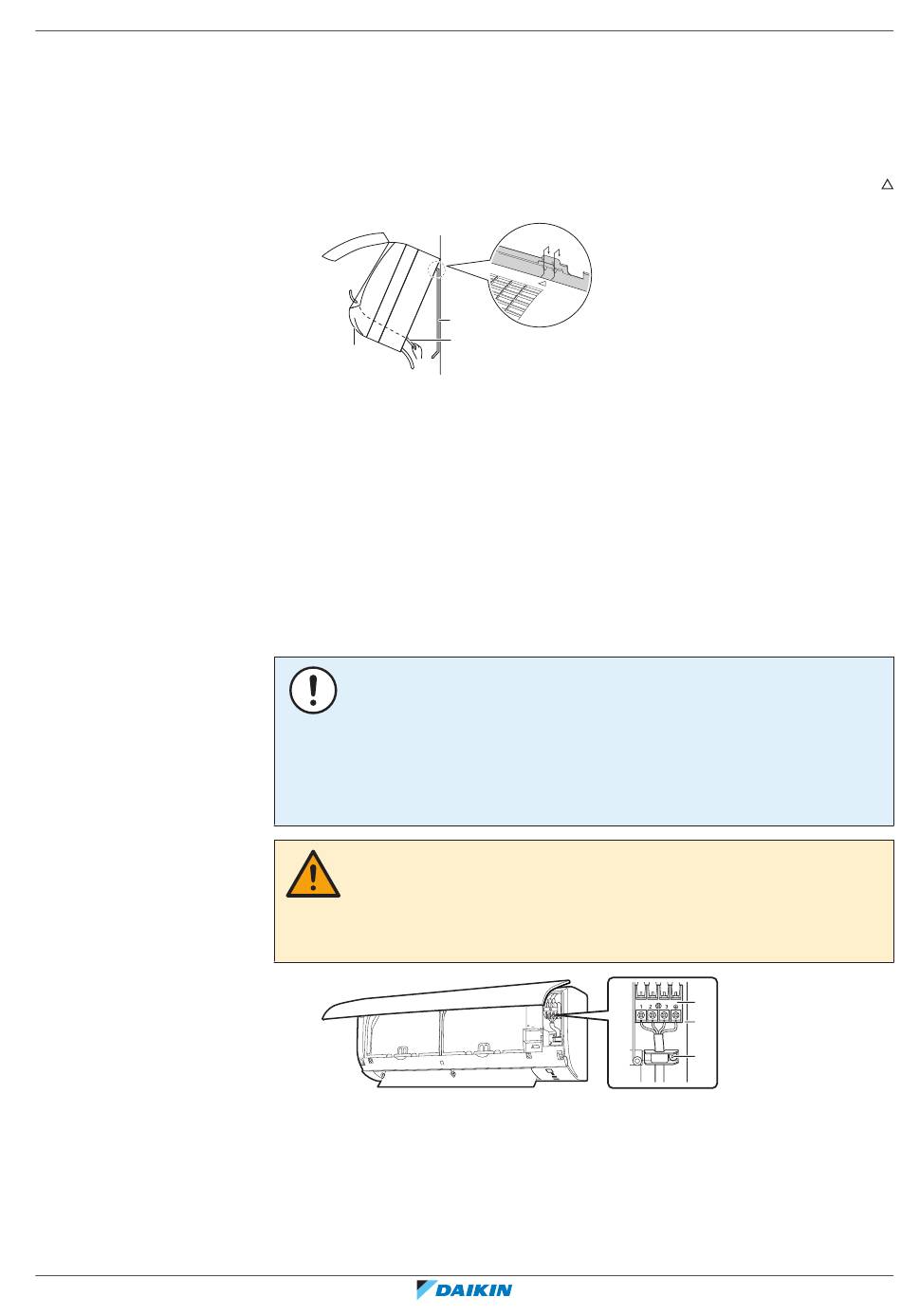

1 Die Inneneinheit auf die Haken der Montageplatte setzen. Benutzen Sie die "
"-Markierungen zur Orientierung.
c
a Montageplatte (Zubehör)
b Verbindungskabel
c Kabelführung
2 Die Frontblende öffnen und dann die Wartungsblende öffnen. Siehe Öffnen
der Inneneinheit.
3 Das Verbindungskabel
Wanddurchführungsöffnung
Inneneinheit und durch die Frontseite.
Hinweis: Falls vorher das Verbindungskabel abisoliert wurde, dann die Enden mit
Isolierband umwickeln.
4 Das Ende des Kabels nach oben biegen.
HINWEIS
▪
Stromversorgungskabel und Übertragungskabel müssen unbedingt örtlich
voneinander
Übertragungskabel dürfen sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.
▪
Damit keine elektromagnetischen Interferenzen und Störungen auftreten, sollten
die beiden Kabel STETS mindestens 50 mm entfernt voneinander sein.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von
Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer
verursachen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelschelle
5 Die Kabelenden um ungefähr 15 mm abisolieren.
6 An den Klemmleisten darauf achten, dass die Farben der Drähte den
Anschlussnummern
entsprechenden Anschlüssen verschrauben.
a
b
von
führen, dann
getrennt verlegt werden.
entsprechen. Dann
8 Elektroinstallation
|
der Außeneinheit
durch die Rückseite
Stromversorgungskabel
a
b
c
die Drähte fest
Referenz für Installateure
durch
der
und
mit den
