6 | Installation des Geräts
6.3 Montieren des Innengeräts

In diesem Kapitel

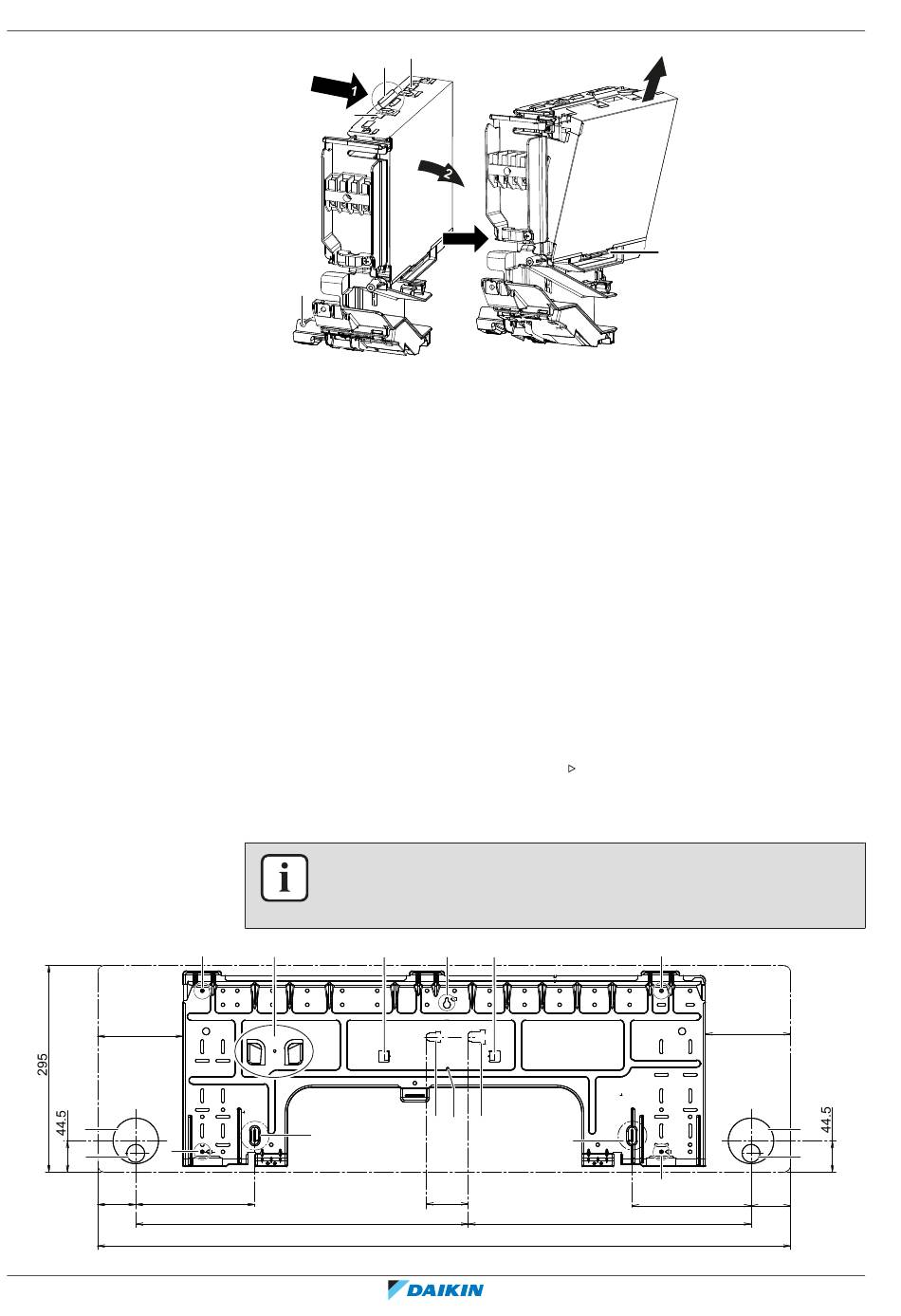

6.3.1 Die Montageplatte installieren

122
d
a
e
56.5
Referenz für Installateure
26
a
c
a Lasche
b Vorstehendes Teil oben auf der Abdeckung
c Schraube
6.3.1

Die Montageplatte installieren ..............................................................................................................................

6.3.2 Ein Loch in die Wand bohren .................................................................................................................................
6.3.3 Rohranschluss-Abdeckung entfernen....................................................................................................................
1 Die Montageplatte provisorisch installieren.
2 Die Montageplatte ausnivellieren.
3 Mit einem Bandmaß an der Wand die Mittelpunkte der Bohrstellen markieren.
Das Ende des Bandmaßes am Symbol " " ansetzen.
4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern) an der Wand
befestigen und damit die Installation abschließen.
INFORMATION
Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte
untergebracht werden.
a b
PIPING HOLE PIPING HOLE
CENTER:170mm CENTER:170mm
TO THE LEFT TO THE LEFT
f1
A
170
475
a
b
a
c c
h i g
60
990
3
a
a
PIPING HOLE PIPING HOLE
CENTER:170mm CENTER:170mm
TO THE RIGHT
f2
A A
a
170
404
FTXP-M + FTXF-D + FTXF-A + ATXF-A
Innenraum-Klimagerät von Daikin
26
27
27
121.5
d
e
56.5
(mm)
4P513661-12L – 2021.07
